Richge နည်းပညာ SF6 circuit breaker ကိုအသေးစိတ်နိဒါန်း

    Richge နည်းပညာသည်ဗို့အားအနိမ့် switchgear ဆက်စပ်ပစ္စည်းများ, ဗို့အား switchgear အစိတ်အပိုင်းများနှင့်မိုးလုံလေလုံ Circuar converts စီးရီးများထုတ်လုပ်ခြင်းကိုအဓိကထားသည်။ အောက်ဖော်ပြပါအချက်များသည် SF6 circuit breaker များကိုရည်ညွှန်းသည်။

I. SF6 circuit breaker ၏အခြေခံခြုံငုံသုံးသပ်ချက်

    SF6 circuit breaker သည်လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးခြင်းနှင့်ဖြန့်ဖြူးရေးနယ်ပယ်များတွင်ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသော sullurafluoride (sf6) ဓာတ်ငွေ့ကိုအသုံးပြုသောဆာလ်ဖာ Hexafluoride (SF6) ဓာတ်ငွေ့ကိုအသုံးပြုသော High-voltage circuit breaker ဖြစ်သည်။

အဓိကအင်္ဂါရပ်များ:

•အလွန်ကောင်းမွန်သော insulation စွမ်းဆောင်ရည် - SF6 ဓာတ်ငွေ့၏ insulation စွမ်းအားသည် 2.5-3 ကြိမ်ဖြစ်ပြီးလေကြောင်းလိုင်း၏ 2.5-3 ဆဖြစ်သည်။

•သာလွန်မြင့်မြတ်သော arc-inactinguishing စွမ်းရည် - High arc columir concumitivation, arc time တိုတို (2-2.5 သံသရာ) နှင့်ကြီးမားသောချိုးဖောက်နိုင်စွမ်း (80ka အထိ) ။

•မီးအန္တရာယ်မရှိ - SF6 ဓာတ်ငွေ့သည်မြင့်မားသောဘေးကင်းလုံခြုံမှုနှင့်အတူလောင်ကျွမ်းခြင်းမဟုတ်ပါ။

•သက်တမ်းရှည် 0 င်သောဘဝ - လျှပ်စစ်ဓာတ်အားသည် 25 နှစ်ကျော်ကြာသည်။

2 ။ အလုပ်လုပ်နိယာမနှင့်ဖွဲ့စည်းပုံ

2.1 အလုပ်လုပ်နိယာမ

arc-extinguishing ယန္တရား:

1 ။ အဖွင့်အနေဖြင့်ရွေ့လျားနေစဉ်အတွင်းရွေ့လျားခြင်းနှင့်ငြိမ်သက်ခြင်းအဆက်အသွယ်များသည် SF6 ဓာတ်ငွေ့များ, အက်တမ်ဓာတ်ငွေ့များနှင့်အပြုသဘောဆောင် / အနုတ်လက်ခဏာအိုင်းယွန်းများကိုပြိုကွဲစေသည့် ARC ကိုဖြစ်ပေါ်စေသည့် arc ကိုထုတ်လုပ်ရန်သီးခြား။

2 ။ SF6 ဓာတ်ငွေ့မော်လီကျူးများသည်အခမဲ့အီလက်ထရွန်များကအပျက်သဘောဆောင်သောအိုင်းယွန်းများကိုဖွဲ့စည်းရန်, arc ကော်လံ၏စီးကူးမှုကိုလျှော့ချရန်နှင့် arc မျိုးသုဉ်းမှုကိုအရှိန်မြှင့်တင်ပေးသည်။

3 ။ Arc ကိုငြိမ်းသတ်ပြီးနောက်ဓာတ်ငွေ့သည်မူလ insulation အခြေအနေကိုပြန်လည်ရရှိခဲ့သည်။

ဓာတ်ငွေ့လည်ပတ်မှု:ဖိအားပေးဓာတ်ငွေ့အမျိုးအစားသို့မဟုတ်ကိုယ်ပိုင်စွမ်းအင်အမျိုးအစားကိုကျင့်သုံးခြင်းအားဖြင့်ဓာတ်ငွေ့စီးဆင်းမှုကိုပစ္စတင်သို့မဟုတ် arc စွမ်းအင်ဖြင့်ပစ္စတင်သို့မဟုတ် arc စွမ်းအင်ဖြင့်ထုတ်လုပ်သည်။

2.2 အဓိကဖွဲ့စည်းပုံ

iii ။ Richge နည်းပညာမှထုတ်လုပ်သော SF6 တိုက်နယ်ချိုးဖောက်သူများကိုအမျိုးအစားများနှင့်နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

3.1 အဓိကအမျိုးအစားများ

1 ။ ဖွဲ့စည်းပုံအားဖြင့်ခွဲခြား

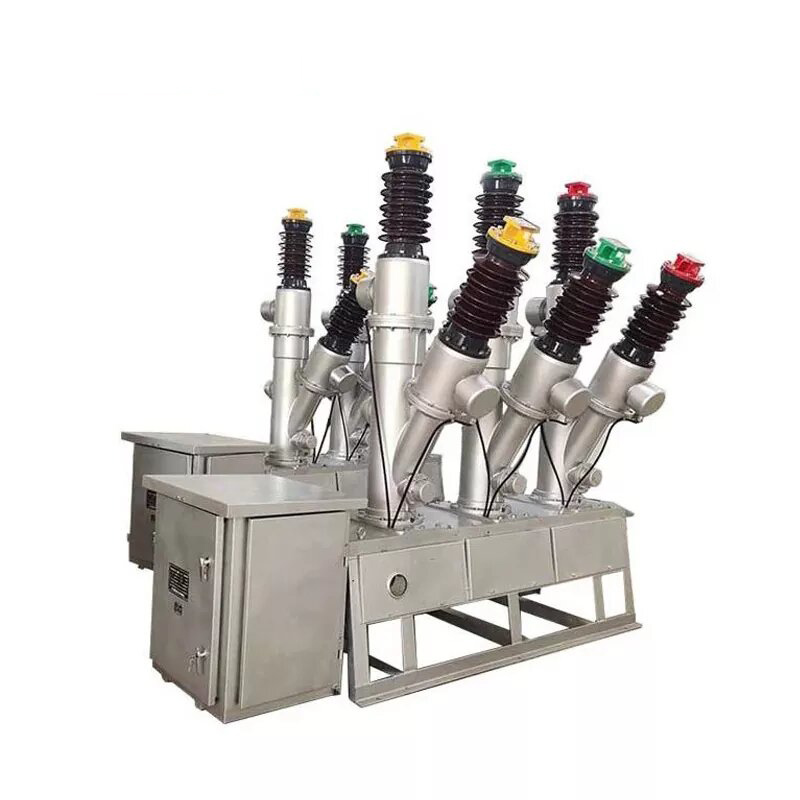

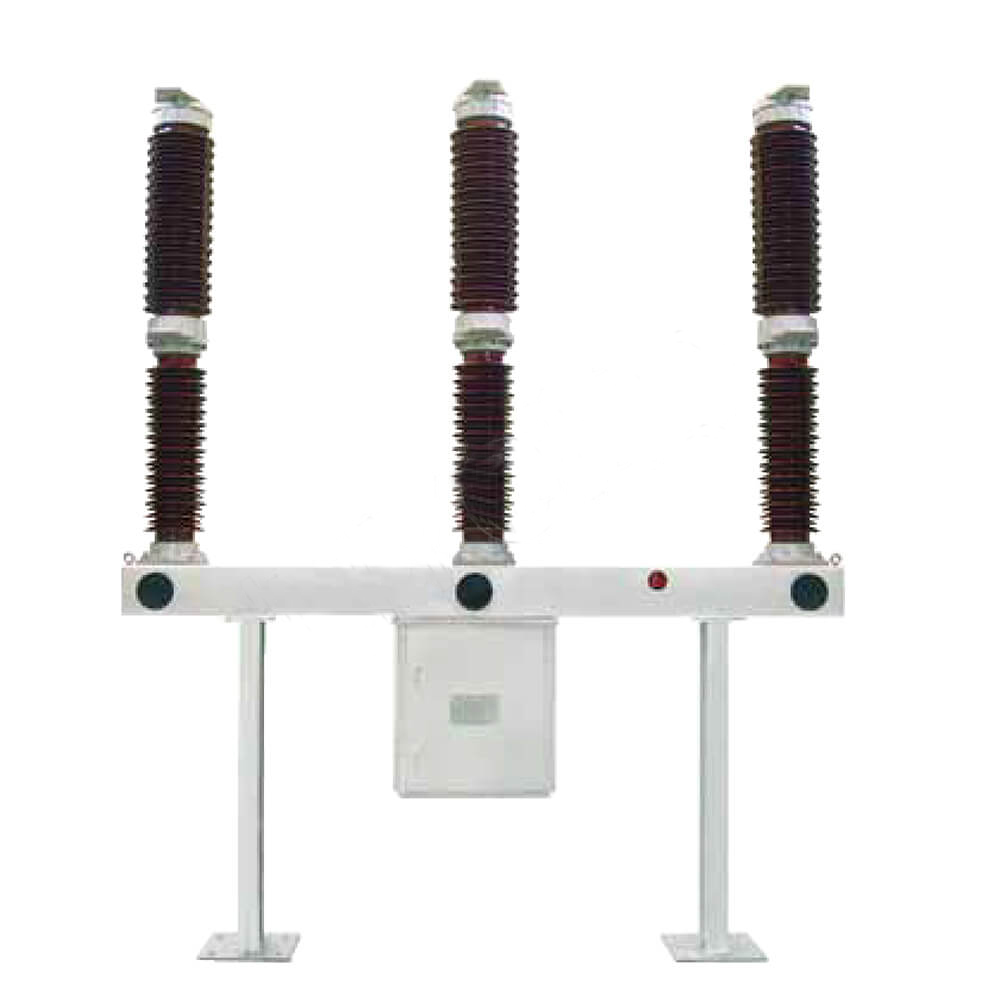

•ကြွေထည်ကော်လံအမျိုးအစား - အဆင့်သုံးမျိုးလွတ်လပ်သော,

Tank အမျိုးအစား (ကြမ်းပြင် Tank type): သုံးအဆင့်သာမန်တိုင်ကီ, Compact ဖွဲ့စည်းပုံ, ကောင်းမွန်သောငလျင်စွမ်းဆောင်ရည်, လွယ်ကူသောပြုပြင်ထိန်းသိမ်းမှု

• GIS တွင် circuit breaker သည်လျှပ်စစ်ပစ္စည်းများပေါင်းစပ်ထားသောလျှပ်စစ်ပစ္စည်းများနှင့်ပေါင်းစပ်ထားသောအခွံမာသီးဖြင့်ပေါင်းစည်းခြင်း,

2 ။ arc-extinguishing နည်းလမ်းဖြင့်ခွဲခြားထားသည်။

•ဖိအားပေးမှုတစ်ခုတည်း - arc instringuishing အခန်းထဲရှိဖိအားတစ်ခုသာ, ရိုးရှင်းသောဖွဲ့စည်းပုံ,

• Dual-Philder type: အမြင့်ဆုံးနှင့်နိမ့်သောလေထုအခန်းများ, ပိုမိုကောင်းမွန်သော arc-extinguishing စွမ်းဆောင်ရည်ရှိသော်လည်းရှုပ်ထွေးသောဖွဲ့စည်းပုံနှင့်အတူ

3.2 အဓိကနည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

IV ။ SF6 circuit breaker ၏အားသာချက်များနှင့် application အခြေအနေများ

4.1 ထုတ်ကုန်အားသာချက်များ

1 ။ အလွန်အစွမ်းထက်တဲ့ချိုးဖောက်မှုစွမ်းဆောင်ရည် - arcs ကိုလျင်မြန်စွာ extinguish, overvoltage ဖြတ်ခြင်းနှင့်ပစ္စည်းကိရိယာများနှင့်လိုင်းများကိုကာကွယ်ခဲ

2 ။ ယုံကြည်စိတ်ချရမှုမြင့်မားခြင်း - တံဆိပ်ခတ်ဖွဲ့စည်းပုံသည်ပြင်ပပတ်ဝန်းကျင်၏သက်ရောက်မှုကိုလျော့နည်းစေသည်,

3 ။ ဆူညံသံနည်း - စစ်ဆင်ရေးဆူညံသံသည် 85DB ထက်နည်းပြီးလုပ်ငန်းခွင်ပတ် 0 န်းကျင်တိုးတက်အောင်လုပ်သည်

4 ။ ကြမ်းခင်း area ရိယာ: Compact ဖွဲ့စည်းပုံ, အထူးသဖြင့်မြို့ပြဓာတ်အားပေးစက်ရုံများနှင့်အာကာသ - ကန့်သတ်နေရာများအတွက်သင့်တော်သည်

5 ။ မြင့်မားသောထောက်လှမ်းရေးအဆင့် - စောင့်ကြည့်လေ့လာရေးစနစ်ကိုအချိန်မှန်စောင့်ကြည့်လေ့လာခြင်း, အပူချိန်နှင့်စစ်ဆင်ရေးအခြေအနေများ,

4.2 application အခြေအနေများ

• Power Transmission System: 500kv နှင့် Ultra-high voltage ဂီယာလိုင်းများကိုကာကွယ်ခြင်းနှင့်ထိန်းချုပ်ခြင်း

•ဓာတ်ခွဲခန်း - အဓိကထရန်စဖော်မာနှင့်စီးပွားရေးလုပ်ငန်းများအတွက်ကာကွယ်ရေးပစ္စည်းအဖြစ်အသုံးပြုသည်

•စက်မှုစွမ်းအင်ဆိုင်ရာပကတိပျံ့နှံ့မှု - စက်ရုံများ, မိုင်းများစသည်တို့ရှိမိမိကိုယ်ကိုထောက်ပံ့သောလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများအတွက် High-voltage power ဖြန့်ဖြူးခြင်း။

•စွမ်းအင်ဆိုင်ရာ GRID ဆက်သွယ်မှုအသစ် - လေစိုက်ပျိုးခြင်းနှင့် Photovoltaic လျှပ်စစ်ဓာတ်အားပေးစက်ရုံများတွင် Booster Stations အတွက်ကာကွယ်ရေးပစ္စည်းကိရိယာများ

•မြို့ပြ Power Grid: Compact GIS SwitchGear ၏အဓိကအစိတ်အပိုင်း

V. တပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှုအချက်များ

5.1 installation လိုအပ်ချက်များ

1 ။ ဖောင်ဒေးရှင်းပြင်ဆင်မှု:

•ပစ္စည်းများကိုတည်ငြိမ်မှုကိုသေချာစေရန်အဆင့် 1MM / M

•အဆင့်မြင့်ခံနိုင်ရည်ရှိခြင်း <0.5ω

2 ။ ဓာတ်ငွေ့ကုသမှု:

•တပ်ဆင်ခြင်းမပြုမီဓာတ်ငွေ့ယိုစိမ့်မှုကိုရှာဖွေခြင်း, နှစ်စဉ်ယိုစိမ့်မှုနှုန်းသည် <1 ‰

• 133PA အောက်သို့ပြောင်းရွှေ့ပြီး 2 နာရီကျော်သိမ်းထားပါ,

•ဓာတ်ငွေ့ဖြည့်ဖိအားပေးမှုသည်ထုတ်ကုန်လက်စွဲလိုအပ်ချက်များကိုတင်းကြပ်စွာလိုက်နာသည်။

3 ။ ယန္တရားညှိနှိုင်းမှု:

•အချိန်နှင့်ပိတ်ခြင်းကိုဖွင့်ခြင်းနှင့်ပိတ်ခြင်းချိန်ညှိခြင်းညှိနှိုင်းမှုညှိနှိုင်းမှုသည်နည်းပညာဆိုင်ရာလိုအပ်ချက်များနှင့်ကိုက်ညီသည်

• operating ယန္တရားသည်အနှောင့်အယှက်မရှိဘဲပြောင်းလွယ်ပြင်လွယ်ရှိသည်

•အရန် switch သည်ပုံမှန် signal feedback နှင့်တိကျစွာပြောင်းလဲသွားသည်

5.2 ပြုပြင်ထိန်းသိမ်းမှုနည်းလမ်းများ

ပုံမှန်စစ်ဆေးရေးပစ္စည်းများ:

အထူးထိန်းသိမ်းခြင်း -

•ဓာတ်ငွေ့ပြန်လည်ဖြည့်ဆည်းခြင်း - ဖိအားသည်နှိုးစက်တန်ဖိုးသို့ကျဆင်းသွားသည့်အခါ (ပုံမှန်အားဖြင့် 0.05mpa သည်ပုံမှန်အားဖြင့်နိမ့်သောဖိအားများထက်နိမ့်သည်

•ဓာတ်ငွေ့အစားထိုးခြင်း - ပြင်းထန်သောပြတ်တောက်နေသောအမှားအယွင်းကိုချိုးဖောက်ပြီးနောက်ဓာတ်ငွေ့အရည်အသွေးကိုစစ်ဆေးပြီးလိုအပ်ပါကအစားထိုးပါ

Density Relay Calibration: 2-3 နှစ်တိုင်းစံကိုက်ညှိ

vi ။ ကြိုတင်ကာကွယ်မှုများနှင့်လုံခြုံရေးအစီအမံများ

1 ။ SF6 ဓာတ်ငွေ့ဝိသေသလက္ခဏာများ:

•စင်ကြယ်သော SF6 သည်အဆိပ်အတောက်ဖြစ်စေသည်။

•ဓာတ်ငွေ့နှင့်အသက်ရှူလမ်းကြောင်းဆိုင်ရာဝေစာနှင့်ဓာတ်ငွေ့အဆက်အသွယ်ကိုရှောင်ကြဉ်ပါ,

2 ။ ပြုပြင်ထိန်းသိမ်းမှုလုံခြုံမှု:

•ပထမ ဦး ဆုံးပါဝါကိုပထမဆုံးဖြတ်တောက်ရမည်,

• SF6 ဓာတ်ငွေ့ကိုမထုတ်မီသုည gauge ဖိအားပေးမှုကိုဖိအားလျှော့ချပါ

•ပြည်တွင်းဓာတ်ငွေ့ကုန်သွားစေရန်ပစ္စည်းကိရိယာများကိုဖွင့်ရန်ပစ္စည်းကိရိယာများဖွင့်လှစ်ပြီးနောက် 15 မိနစ်ကျော်အတွင်းစွန့်ခွာထွက်ပြေးလာသောလေဝင်လေထွက်

3 ။ သဘာဝပတ်ဝန်းကျင်ကာကွယ်စောင့်ရှောက်ရေးလိုအပ်ချက်များ -

• SF6 သည်ခိုင်ခံ့သောဖန်လုံအိမ်ဓာတ်ငွေ့ (GWP တန်ဖိုး 23900) ဖြစ်သည်။ ထို့ကြောင့်ထုတ်လွှတ်မှုများကိုတင်းကြပ်စွာထိန်းချုပ်သင့်သည်

•စွန့်ပစ်ပစ္စည်းများကိုပြန်လည်အသုံးပြုပြီးကုသရမည်။

7 ။ အကျဉ်းချုပ်

    SF6 circuit breator သည်အလွန်ကောင်းမွန်သော insultual insultual arm-circuit breaker သည်ခေတ်မီပါဝါစနစ်များအတွက်အဓိကရွေးချယ်မှုမြင့်မားသော switchgear ကိုရွေးချယ်ခြင်းဖြစ်လာသည်။
