CQS Series Compact Cylinder
  • CQS Series Compact CylinderCQS Series Compact Cylinder
  • CQS Series Compact CylinderCQS Series Compact Cylinder

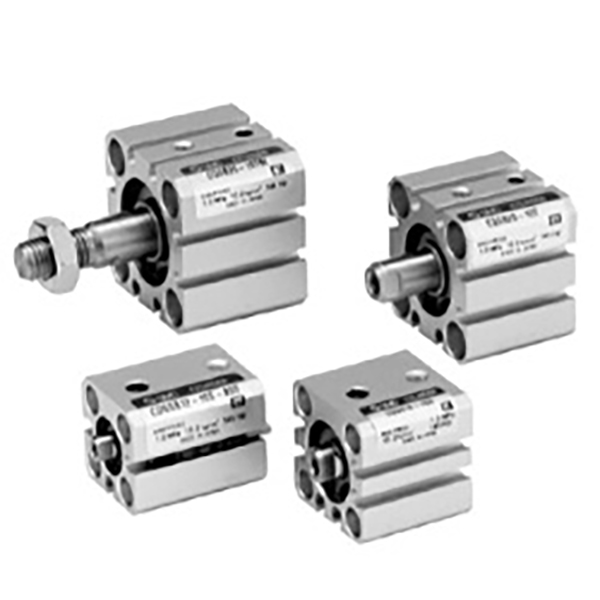

CQS Series Compact Cylinder

SOLH CQS ကျစ်လျစ်ပါးလွှာသော ဆလင်ဒါသည် SMC CQS စီးရီးနှင့် အတိုင်းအတာဖြင့် လဲလှယ်နိုင်ပြီး CQ2 စီးရီးမှ အဆင့်မြှင့်ထားသည်။ စတုရန်းအလွန်ပါးလွှာသော ကိုယ်ထည်သည် ကျဉ်းမြောင်းသောနေရာများတွင် တိကျမှုမြင့်မားသော တိုတိုလေဖြတ်ခြင်းလုပ်ငန်းများအတွက် အလုံးစုံအရှည်ကို တိုတောင်းစေပါသည်။ မူကွဲများတွင် စံတစ်ခုတည်းလှံ၊ CQSW အမွှာတုတ်၊ CQSK မဟုတ်သောလှည့်ပတ်တံနှင့် XB24 သက်တမ်းရှည်မော်ဒယ်တို့ ပါဝင်သည်။ သံလိုက်ပါရှိသော CDQS သည် သံလိုက်ခလုတ်များ၏ ဘက်စုံတပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်။ ပွတ်တိုက်မှုနည်းသောဆီ-သိုလှောင်မှုတံဆိပ်ပါရှိပြီး အစွန်းနှစ်ဖက်စလုံးတွင် ပုံသေရော်ဘာကြားခံများဖြင့် တွဲလျက် 5 သန်းလည်ပတ်မှုသက်တမ်းအထိ ဆီကင်းသောလည်ပတ်မှုနှင့် ဝန်ဆောင်မှုသက်တမ်းအတွက် တပ်ဆင်ထားသည်။ ဖောက်ထွင်းအရွယ်အစား φ12~25mm၊ ပြန်လည်ပြင်ဆင်ခြင်းနှင့် အစားထိုးရန်အတွက် ဆီမီးကွန်ဒတ်တာနှင့် 3C အီလက်ထရွန်းနစ်ပစ္စည်းများ၏ တိကျသောပစ္စတင်များကို တွန်းခြင်း၊ ကုပ်ခြင်းနှင့် နေရာချထားခြင်းတို့အတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။

CQS Series သည် ကျစ်ကျစ်လစ်လစ် ပါးလွှာသော ဆလင်ဒါ ဖြစ်သည်။

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH CQS စီးရီး ပါးလွှာကျစ်လျစ်သော ဆလင်ဒါသည် SMC CQS စီးရီးနှင့် လဲလှယ်နိုင်သည်။ အကန့်အသတ်ရှိသော တပ်ဆင်နေရာနှင့် တိကျမှုမြင့်မားသော တိုတောင်းသော အက်ပ်လီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ စတုရန်းအလွန်ပါးလွှာသော ကိုယ်ထည်၊ အရွယ်အစား φ12~25mm၊ CQ2 စီးရီးကို အခြေခံ၍ အဆင့်မြှင့်ထားသော တိကျသောဗားရှင်း။ တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ 3C အီလက်ထရွန်းနစ်ပစ္စည်းများနှင့် ကုပ်ခြင်း၊ တွန်းခြင်းနှင့် နေရာချထားခြင်းတို့အတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။


ဖွဲ့စည်းပုံနှင့် အဓိကအင်္ဂါရပ်များ

     -- စတုရန်းအလွန်ပါးလွှာသော ကိုယ်ထည်၊ အလုံးစုံ အရှည်သည် CQ2 မော်ဒယ်ထက် ပိုတိုသည်။

     - မာကျောသော anodized အလူမီနီယံစည်၊ chrome ချထားသော ပစ္စတင်တံ၊

     -- ပြီးပြည့်စုံသောမျိုးကွဲများ- စံတစ်ခုတည်းသောတံ၊ အမွှာတုတ်တံ၊ မလှည့်နိုင်သောလှံတံ၊ သက်တမ်းရှည် XB24 ဗားရှင်း။

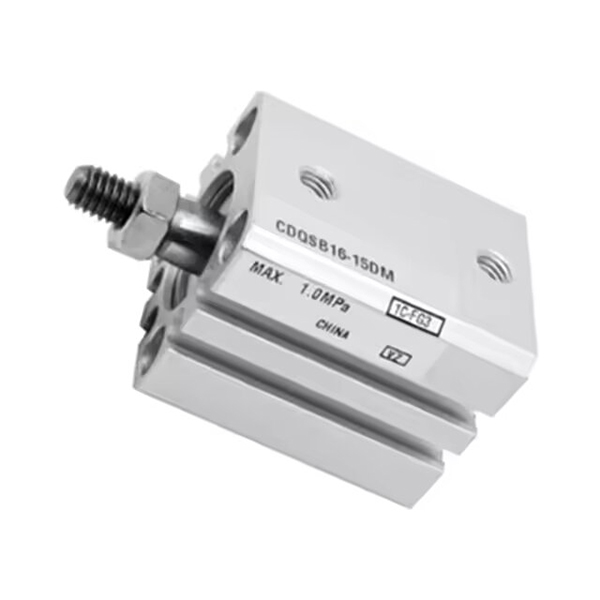

     -- တည်နေရာအာရုံခံကိရိယာထောက်လှမ်းမှုအတွက် CDQS တပ်ဆင်ထားသော သံလိုက်၊ multi-side sensor slots များ၊ အာရုံခံကိရိယာသည် ဆလင်ဒါအပြင်ဘက်သို့ ငေါထွက်မလာပါ။

     - လေကူရှင်မပါ၊

     -- ဆီလှောင်ကန်ဖြင့် ပွတ်တိုက်မှုနည်းသော တံဆိပ်၊ ဆီကင်းသော လည်ပတ်မှု၊ ဝန်ဆောင်မှုသက်တမ်း ≥5 သန်း လည်ပတ်မှု။

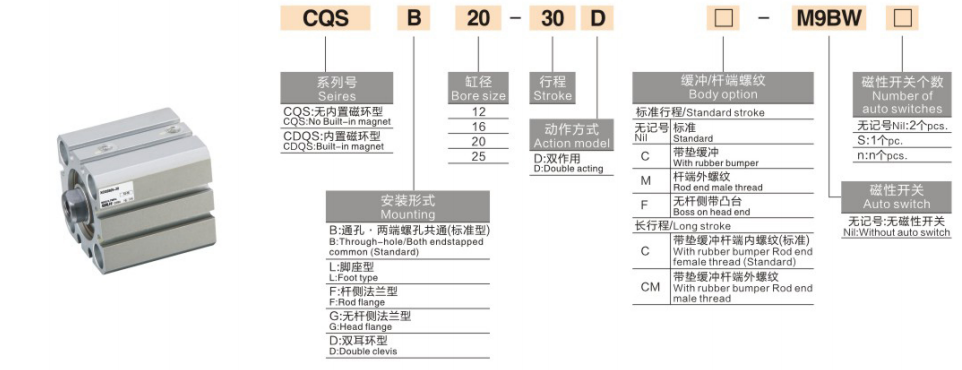

မော်ဒယ် Coding Rule

   1. ဥပမာ- CDQSB20-50D-M9BW

     -- C- တပ်ဆင်ထားသော သံလိုက် (CDQS); no C = သံလိုက်မဟုတ်သော CQS

     -- DQS- စီးရီးအမည်

     -- B = ကြိမ်လုံး၊ W=twin rod; K = မလှည့်သောတံ၊ KW = အမြွှာဆန့်ကျင်လှည့်တံ

     -- 20- ဖောက်အရွယ်အစား 12/16/20/25 မီလီမီတာ

     -- 50- လေဖြတ်အရှည် 5 ~ 300 မီလီမီတာ

     -- D- စံဖွဲ့စည်းပုံအသစ်

     -- M9BW- သံလိုက်ခလုတ် ရွေးချယ်မှု


နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ကန့်သတ်ချက်
သတ်မှတ်ချက်
အရွယ်အစား
12,16,20,25 မီလီမီတာ
လည်ပတ်မှုဖိအား
နှစ်ချက်သရုပ်ဆောင်ခြင်း- 0.07 ~ 1.0MPa; တစ်ခုတည်းသရုပ်ဆောင်ခြင်း- 0.2 ~ 1.0MPa
သက်သေဖိအား
1.5 MPa
အပူချိန်
သံလိုက်မဟုတ်သော-10~+70 ℃; သံလိုက်ဗားရှင်း- 10 ~ + 60 ℃
ပစ္စတင်အမြန်နှုန်း
50~500 mm/s
အုံး
ပုံသေ ရော်ဘာကြားခံ (လေကူရှင်မပါ)
Port Thread
M5×0.8
ချောဆီ
ဆီကင်းသော လည်ပတ်မှု
လေဖြတ်ခြင်း သည်းခံခြင်း။
≤50mm: ±1.0mm; >50mm: ±1.4mm

သီအိုရီအရ Thrust & Pull Force @0.5MPa

ဖောက် (မီလီမီတာ)
ထိုး (N)
ဆွဲပါ (N)
ညီမျှသော အလျားလိုက်ဝန် (ကီလိုဂရမ်)
12
57
49
2.8
16
101
89
5.0
20
157
141
7.8
25
245
220
12.2

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CQS အလွန်ကျစ်လစ်သိပ်သည်းသော ပါးလွှာသော အမှုန်အမွှား ဆလင်ဒါများ ၊ ဖွဲ့စည်းတည်ဆောက်ပုံမျိုးကွဲများ၊ တောင့်တင်းပြီး တိုတောင်းသော ကိုယ်ထည်၊ အကန့်အသတ်ရှိသော နေရာလွတ် 3C နှင့် semiconductor automation စက်ပစ္စည်းများအတွက် စံပြတိကျမှုမြင့်သော တိုတောင်းသော လေဖြတ်စက်။
