Ground Switch လည်ပတ်မှုယန္တရား အပြန်အလှန်ချိတ်ဆက်သည့်ကိရိယာ- လျှပ်စစ်ပစ္စည်းများနောက်ကွယ်ရှိ လျှို့ဝှက်လုံခြုံရေးစနစ် မြေပြင်ခလုတ်

ဗို့အားမြင့် နှင့် အလယ်အလတ် ဗို့အားလျှပ်စစ်စနစ်များတွင် လုံခြုံစိတ်ချရမှုသည် လျှပ်ကာနှင့် အကာအကွယ်ကိရိယာများမှတဆင့် ရရှိရုံသာမက။ လျှပ်စစ်ဘေးကင်းရေး၏ ကြီးမားသော အစိတ်အပိုင်းသည် မတူညီသော အစိတ်အပိုင်းများကြားတွင် စက်ပိုင်းဆိုင်ရာ ညှိနှိုင်းမှုအပေါ် မူတည်ပြီး အော်ပရေတာများအား မှားယွင်းသော ခလုတ်ပြောင်းခြင်းများကို မပြုလုပ်မိစေရန် ကာကွယ်ပေးသည်။

ဟိGround Switch Operating Mechanism Interlocking Deviceဤအရေးကြီးသော ဘေးကင်းရေး အစိတ်အပိုင်းများထဲမှ တစ်ခုဖြစ်သည်။ ၎င်းသည် ပတ်လမ်းအား အားကောင်းနေချိန်တွင် grounding switch ကို ပိတ်ခြင်းကဲ့သို့သော အန္တရာယ်ရှိသော လုပ်ဆောင်ချက်များကို ဟန့်တားရာတွင် ကူညီပေးသည့် grounding switch နှင့် အခြားသော switching equipment များကြား လည်ပတ်မှု အပိုင်းကို ထိန်းချုပ်ရန် ဒီဇိုင်းပြုလုပ်ထားသည်။

ဤစက်ပစ္စည်းသည် အများအားဖြင့် switchgear အတွင်းတွင် ဝှက်ထားသော်လည်း၊ ၎င်းသည် ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို သေချာစေရန်နှင့် စက်ပစ္စည်းနှင့် ဝန်ထမ်းနှစ်ဦးစလုံးကို ကာကွယ်ရာတွင် အရေးကြီးသောအခန်းကဏ္ဍမှ ပါဝင်ပါသည်။

Ground Switch Operating Mechanism Interlocking Device ဆိုတာ ဘာလဲ။

A Ground Switch Operating Mechanism Interlocking Deviceswitchgear စနစ်များတွင် တပ်ဆင်ထားသော စက်ပိုင်းဆိုင်ရာ သို့မဟုတ် လျှပ်စစ်အန္တရာယ်ကင်းရှင်းရေး ယန္တရားတစ်ခုဖြစ်ပါသည်-

မြေစိုက်ခလုတ်များ

Circuit breakers များ

ခလုတ်များကို တင်ပါ။

ခလုတ်များကို ဖြုတ်ပါ။

Cabinet တံခါးများ နှင့် access panels များ

၎င်း၏ အဓိက ရည်ရွယ်ချက်မှာ ကူးပြောင်းခြင်း လုပ်ငန်းများကို ကြိုတင်သတ်မှတ်ထားသော ဘေးကင်းရေး စည်းရိုးအတိုင်း လိုက်နာကြောင်း သေချာစေရန် ဖြစ်သည်။

ဥပမာအားဖြင့်:

ပင်မပတ်လမ်းအဆက်ပြတ်ပြီးမှသာ grounding switch ကိုပိတ်သင့်သည်။

အန္တရာယ်ရှိသောဗို့အားရှိနေသောအခါတွင် ဗီဒိုတံခါးကို သော့ခတ်ထားသင့်သည်။

grounding switch သည် အန္တရာယ်ကင်းသော အနေအထားတွင် ရှိနေသောအခါ circuit breaker ကို မပိတ်သင့်ပါ။

လည်ပတ်ယန္တရားများကြားတွင် ရုပ်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များကို ဖန်တီးခြင်းဖြင့်၊ အပြန်အလှန်ချိတ်ဆက်သည့်ကိရိယာသည် လူသား၏လည်ပတ်မှုဆိုင်ရာအမှားအယွင်းများ ဖြစ်နိုင်ခြေကို လျှော့ချပေးသည်။

Ground Switch Interlocking က ဘာကြောင့် အရေးကြီးတာလဲ။

ပါဝါထောက်ပံ့မှုကို ပိတ်ထားသော်လည်း လျှပ်စစ်ပစ္စည်းများသည် အန္တရာယ်ရှိနေနိုင်သည်။ လက်ကျန်ဗို့အား၊ မမှန်သော ကူးပြောင်းမှု အစီအစဉ်များ သို့မဟုတ် မထင်မှတ်ထားသော စွမ်းအင်ရရှိမှုသည် ဆိုးရွားသော အန္တရာယ်များကို ဖန်တီးနိုင်သည်။

ယုံကြည်စိတ်ချရသော interlocking စနစ်သည် သာမန်ပြဿနာများစွာကို ဖြေရှင်းပေးပါသည်။

1. မမှန်ကန်သော ကူးပြောင်းခြင်း လုပ်ဆောင်ချက်များကို တားဆီးသည်။

ရှုပ်ထွေးသော လျှပ်စစ်စနစ်များတွင် အော်ပရေတာများသည် ကူးပြောင်းခြင်းအဆင့်များစွာကို လုပ်ဆောင်ရန် လိုအပ်ပါသည်။

အပြန်အလှန် အကာအကွယ်မပါဘဲ၊ မှားယွင်းသော လုပ်ဆောင်ချက်များ ပါဝင်နိုင်သည်-

တိုက်ရိုက်ပတ်လမ်းရှိ မြေပြင်ခလုတ်ကို ပိတ်ပါ။

အန္တရာယ်မကင်းသော အခြေအနေများအောက်တွင် ဘရိတ်ကာကို အသုံးပြုခြင်း။

မြေစိုက်ခြင်းမပြီးမီ အဝင်တံခါးများဖွင့်ခြင်း။

အပြန်အလှန်ချိတ်ဆက်သည့်ကိရိယာသည် စက်ပိုင်းဆိုင်ရာ "စည်းကမ်းထိန်းသူ" ကဲ့သို့ လုပ်ဆောင်ပြီး ဘေးကင်းသော လည်ပတ်မှုအစီအစဉ်များကိုသာ ခွင့်ပြုသည်။

2. လျှပ်စစ်ပစ္စည်းများကို ကာကွယ်ပေးသည်။

မှားယွင်းစွာ ကူးပြောင်းခြင်းသည် လူများအတွက် အန္တရာယ်သာမက စက်ပစ္စည်းများကိုလည်း ပျက်စီးစေနိုင်သည်။

ဖြစ်နိုင်သောအကျိုးဆက်များ ပါဝင်သည်-

ဝါယာရှော့

Arc ချွတ်ယွင်းချက်များ

အဆက်အသွယ်ပျက်စီးခြင်း။

လျှပ်ကာချို့ယွင်းခြင်း။

ပုံမှန်မဟုတ်သော လုပ်ငန်းဆောင်တာများကို လျှော့ချခြင်းဖြင့် သင့်လျော်စွာ ဒီဇိုင်းထုတ်ထားသော အပြန်အလှန်ချိတ်ဆက်ယန္တရားသည် စက်ကိရိယာများ၏ ဝန်ဆောင်မှုသက်တမ်းကို သက်တမ်းတိုးစေသည်။

Interlocking Device က ဘယ်လိုအလုပ်လုပ်သလဲ။

အလုပ်လုပ်သည့်နိယာမသည် switchgear ဒီဇိုင်းပေါ်တွင်မူတည်သော်လည်း စနစ်အများစုသည် စက်ပိုင်းဆိုင်ရာနေရာချထားခြင်းနှင့် လော့ခ်ကျသောဖွဲ့စည်းပုံများကို ပေါင်းစပ်အသုံးပြုသည်။

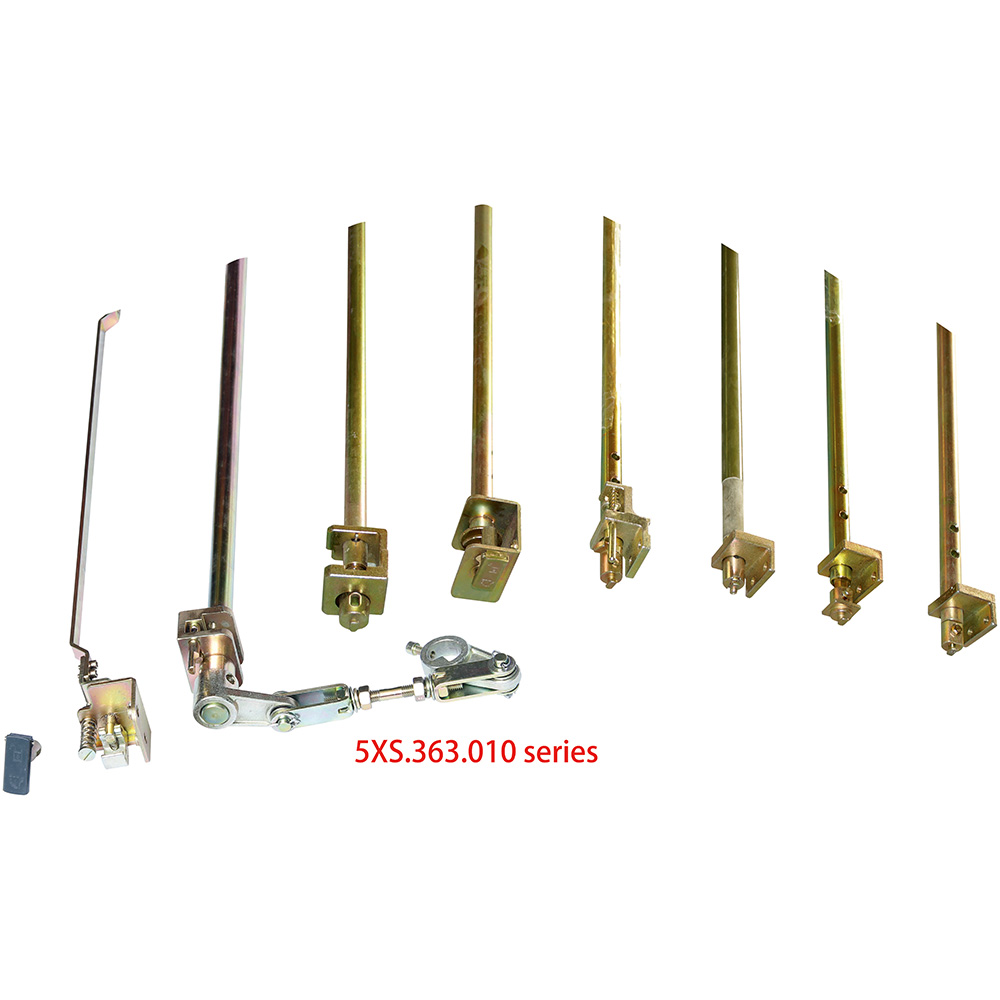

Mechanical Interlocking ၊

Mechanical interlocking သည် ၎င်း၏ယုံကြည်စိတ်ချရမှုကြောင့် တွင်ကျယ်စွာအသုံးပြုသည်။

ရိုးရိုးအစိတ်အပိုင်းများ ပါဝင်သည်-

သော့ခတ်ပြားများ

ရှပ်များ

မောင်းတံ

Cam ယန္တယား

ရာထူးညွှန်းကိန်းများ

ကန့်သတ်တုံးများ

အစိတ်အပိုင်းတစ်ခုသည် အချို့သော အနေအထားသို့ ရွေ့သွားသောအခါ၊ အခြားအစိတ်အပိုင်းကို လည်ပတ်ခြင်းမှ ရုပ်ပိုင်းဆိုင်ရာ ကန့်သတ်ထားသည်။

ဥပမာအားဖြင့်:

Circuit breaker ပွင့်သည်။

Disconnect switch သည် isolation အနေအထားသို့ ရောက်ရှိသည်။

Grounding switch လုပ်ဆောင်ချက် ရရှိနိုင်ပါပြီ။

မြေစိုက်ခလုတ် ပိတ်သည်။

ပြုပြင်ထိန်းသိမ်းခွင့်ကို ခွင့်ပြုထားသည်။

လျှပ်စစ်ချိတ်ဆက်မှု

အချို့သောစနစ်များသည် လျှပ်စစ်အချက်ပြမှုများနှင့် အာရုံခံကိရိယာများကို အသုံးပြုပါသည်။

အစိတ်အပိုင်းများ ပါဝင်နိုင်သည်-

အရန်အဆက်အသွယ်များ

ရာထူးခလုတ်များ

ထိန်းချုပ်မှု relays

စောင့်ကြည့်ရေးမော်ဂျူးများ

ထိန်းချုပ်မှုစနစ်သည် လည်ပတ်မှုကို ခွင့်ပြုခြင်းမပြုမီ စက်ကိရိယာ အခြေအနေကို စစ်ဆေးသည်။

စက်မှုလက်မှုပညာအေး- အဘယ်ကြောင့် Mechanical Interlocking ကို တွင်တွင်ကျယ်ကျယ် အသုံးပြုနေသေးသနည်း။

ခေတ်မီအလိုအလျောက်စနစ်နည်းပညာဖြင့် အီလက်ထရွန်းနစ်ထိန်းချုပ်မှုစနစ်များသည် စက်ပိုင်းဆိုင်ရာအကာအကွယ်ကို လုံးဝအစားထိုးနိုင်သည်ဟု လူအများက ယူဆကြသည်။

သို့သော်၊ စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်ခြင်းမှာ အောက်ပါတို့အပေါ် မမူတည်သောကြောင့် အရေးကြီးပါသည်။

ဆော့ဝဲယုတ္တိ

ဆက်သွယ်ရေးကွန်ရက်များ

ဓာတ်အားရရှိနိုင်မှုကို ထိန်းချုပ်ပါ။

လျှပ်စစ်ဓာတ်အား ချို့ယွင်းနေချိန်၌ပင် စက်ပိုင်းဆိုင်ရာ လော့ခ်ချသည့် ဖွဲ့စည်းပုံသည် ရုပ်ပိုင်းဆိုင်ရာ အကာအကွယ်ကို ဆက်လက်ပေးစွမ်းနိုင်သည်။

ဘေးကင်းရေး-အရေးပါသော လျှပ်စစ်အသုံးချပလီကေးရှင်းများစွာတွင် စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ကြားရော့ခြင်း ပေါင်းစပ်ခြင်းသည် နောက်ထပ်အကာအကွယ်ကို ပေးပါသည်။

Ground Switch Interlocking Devices များ၏ အဓိက အသုံးချမှုများ

အလယ်အလတ်ဗို့အား Switchgear

အများအားဖြင့်-

ဖြန့်ဖြူးရေးကွန်ရက်များ

စက်မှုဓာတ်အားစနစ်များ

ဓာတ်အားခွဲရုံများ

စက်ရုံလျှပ်စစ်ခန်းများ

ပင်မယူနစ်များ (RMU)

ကျစ်လစ်သိပ်သည်းစွာ ဖြန့်ဖြူးရေးကိရိယာများတွင်၊ ချိတ်ဆက်သော့ချိတ်ကိရိယာများက ညှိနှိုင်းကူညီပေးသည်-

Load switch လုပ်ဆောင်ချက်

Grounding switch လုပ်ဆောင်ချက်

ကေဘယ်အကန့်ကို ဝင်သုံးပါ။

သတ္တု-အဖုံးပါသော Switchgear

သတ္တုဖြင့်ပြုလုပ်ထားသော နှင့် သတ္တုအကာအရံစနစ်များအတွက်၊ ခြားနားသောအခန်းများကြားတွင် လုံခြုံစွာလုပ်ဆောင်မှုကို သေချာစေသည်။

အဓိက ဒီဇိုင်းထည့်သွင်းစဉ်းစားချက်များ

ယုံကြည်စိတ်ချရသော Ground Switch Operating Mechanism Interlocking Device သည် အချက်များစွာကို ထည့်သွင်းစဉ်းစားရန် လိုအပ်ပါသည်။

စက်ပိုင်းဆိုင်ရာ ကြံ့ခိုင်မှု

ယန္တရားသည် ပုံပျက်ခြင်း သို့မဟုတ် ပျက်ကွက်ခြင်းမရှိဘဲ ထပ်ခါတလဲလဲ လုပ်ဆောင်မှုများကို ခံနိုင်ရည်ရှိရမည်။

အရေးကြီးသောအချက်များ ပါဝင်သည်-

ပစ္စည်းရွေးချယ်မှု

ရိုးတံခွန်အား

လော့ခ်ချခြင်း တိကျမှု

ခံနိုင်ရည်ရှိသည်။

လုပ်ဆောင်ချက် တိကျမှု

စက်သည် ခလုတ်အနေအထားများကို မှန်ကန်စွာ သိရှိနိုင်ရမည်။

နေရာချထားမှု တိကျမှု ညံ့ဖျင်းခြင်းကို ဖြစ်စေနိုင်သည်-

သော့ခတ်မှု မပြည့်စုံခြင်း။

မှားယွင်းသောလုပ်ဆောင်မှုခွင့်ပြုချက်

စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်

ဝန်ဆောင်မှုဘဝ

Switchgear သည် နှစ်ပေါင်းများစွာ လည်ပတ်နေနိုင်သည်၊ ထို့ကြောင့် interlocking အစိတ်အပိုင်းများသည် တာရှည်ခံရန် လိုအပ်ပါသည်။

ဒီဇိုင်းထည့်သွင်းစဉ်းစားခြင်းများ ပါဝင်သည်-

သံချေးတက်ခြင်းကိုခံနိုင်ရည်ရှိသည်။

ချောဆီလိုအပ်ချက်

လည်ပတ်မှုအကြိမ်ရေ

ပတ်ဝန်းကျင်အခြေအနေ

အသုံးများသောပစ္စည်းများ

မတူညီသော အစိတ်အပိုင်းများသည် ၎င်းတို့၏ လုပ်ဆောင်မှုအပေါ် မူတည်၍ မတူညီသော ပစ္စည်းများကို အသုံးပြုနိုင်သည်။

ပစ္စည်းရွေးချယ်မှုအပေါ် သက်ရောက်မှုရှိသည်-

စက်မှုအင်အား

သံချေးတက်ခြင်းကိုခံနိုင်ရည်ရှိသည်။

ရေရှည်ယုံကြည်မှု

Interlocking Devices အတွက် ပြုပြင်ထိန်းသိမ်းမှု အကြံပြုချက်များ

interlocking စနစ်များကို တာရှည်ခံအောင် ဒီဇိုင်းထုတ်ထားသော်လည်း ပုံမှန်စစ်ဆေးရန် လိုအပ်နေသေးသည်။

အကြံပြုထားသော စစ်ဆေးမှုများ ပါဝင်သည်-

စက်ပိုင်းဆိုင်ရာ လှုပ်ရှားမှုကို စစ်ဆေးပါ။

သေချာအောင်-

ရှပ်များသည် ချောမွေ့စွာ ရွေ့လျားသည်။

လော့ခ်များ မှန်ကန်စွာ ထိတွေ့ဆက်ဆံခြင်း။

မည်သည့်အပိုင်းမှ မပိတ်ပါ။

Wear Parts များကို စစ်ဆေးပါ။

အာရုံစိုက်ပါ-

စမ်းရေ

တံ

အဆစ်များ လှုပ်ရှားခြင်း။

အစိတ်အပိုင်းများကို သန့်ရှင်းအောင်ထားပါ။

ဖုန်မှုန့်များနှင့် ညစ်ညမ်းမှုများသည် အထူးသဖြင့် ပြင်ပ သို့မဟုတ် စက်မှုပတ်ဝန်းကျင်တွင် စက်ပိုင်းဆိုင်ရာလှုပ်ရှားမှုကို ထိခိုက်စေနိုင်သည်။

Ground Switch Operating Mechanism Interlocking Device သည် လျှပ်စစ်ပစ္စည်းများ၏ မြင်သာသော အစိတ်အပိုင်းတစ်ခု မဟုတ်သော်လည်း ၎င်းသည် ခေတ်မီ switchgear စနစ်များအတွင်း မရှိမဖြစ်လိုအပ်သော ဘေးကင်းရေး အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။

grounding switches များ၊ circuit breakers များနှင့် access mechanisms များကြား ဆက်စပ်မှုကို ထိန်းချုပ်ခြင်းဖြင့်၊ ၎င်းသည် အန္တရာယ်ရှိသော လုပ်ငန်းဆောင်တာများကို တားဆီးရန်၊ လျှပ်စစ်ပစ္စည်းများကို ကာကွယ်ရန်နှင့် ပြုပြင်ထိန်းသိမ်းမှု ဘေးကင်းရေးတို့ကို မြှင့်တင်ပေးပါသည်။
