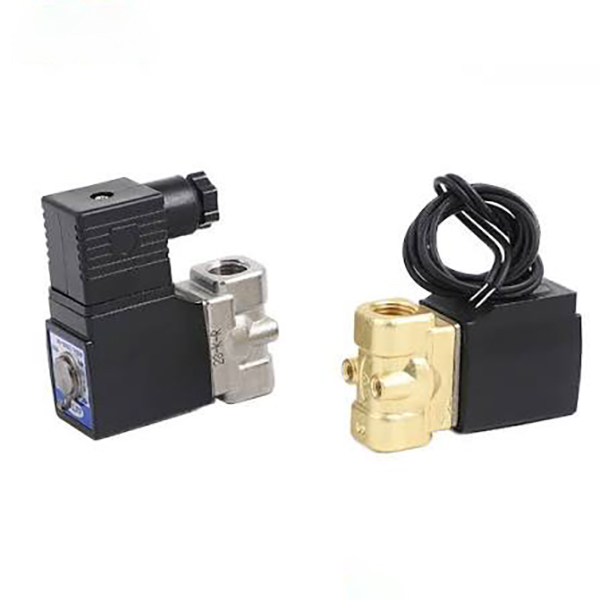

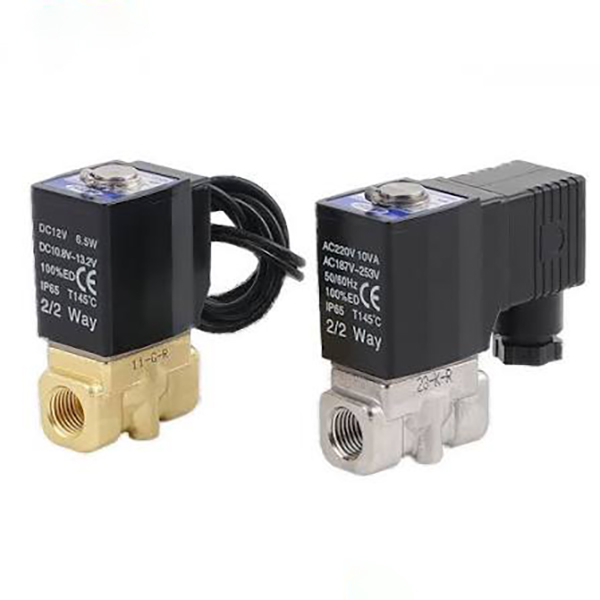

2S စီးရီး 2/2 Way Fluid Solenoid Valve (တိုက်ရိုက်လုပ်ဆောင်ခြင်း + လေယာဉ်မှူးလုပ်ဆောင်သည်)

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

  1. SOLH 2S စီးရီးများသည် 2/2-way ပုံမှန်အားဖြင့် ပိတ်ထားသော fluid အပိတ် solenoid valves များဖြစ်ပြီး ထုတ်ကုန်လိုင်းနှစ်ခုအဖြစ် ကွဲသွားသည်-

     -- Direct-Acting 2S (030/050 သေးငယ်သော orifice series)

     -- Pilot-Operated 2S (150~500 ကြီးမားသော orifice series)

  2. သန့်ရှင်းသောရေ၊ ဖိသိပ်ထားသောလေ၊ ချောဆီ၊ အအေးဖြတ်ထားသောအရည်များနှင့် အဆိပ်နည်းသော အရည်ပိုက်လိုင်းများကို အလိုအလျောက်ဖွင့်/ပိတ် ထိန်းချုပ်ရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ ယိုစိမ့်မှုဒဏ်ခတ်ခြင်းနှင့်အတူ ကျစ်လစ်သောပေါင်းစပ်ဖွဲ့စည်းပုံ၊ ကွိုင်များသည် ရေရှည်စဉ်ဆက်မပြတ် စွမ်းအင်ကို ပံ့ပိုးပေးသည်။

     -- တိုက်ရိုက်သရုပ်ဆောင်မှုအမျိုးအစား- 0MPa သုညကွဲပြားမှုဖိအားအောက်တွင် အပြည့်အဖွင့်၊ ဖိအားနည်းသော မိုက်ခရိုအရည်အကိုင်းအခက်များအတွက် အကောင်းဆုံး

     -- Pilot-operated type- ပိုက်အရွယ်အစားကြီးသော ပိုက်အရွယ်အစားရှိသော ပင်မထောက်ပံ့ရေးပိုက်လိုင်းများအတွက် ကြီးမားသော bore နှင့် high flow capacity

  3. စက်တူးလ်အအေးခံဆားကစ်များ၊ ဖြန်းဆေးလိုင်းများ၊ လေကွန်ပရက်ဆာယိုစီးမှုစနစ်များ၊ ရေသန့်စင်စက်များ၊ အစားအစာထုပ်ပိုးသည့်အရည်များကို အလိုအလျောက်စနစ်ဖြင့် ကျယ်ကျယ်ပြန့်ပြန့် လိုက်ဖက်ပါသည်။

ကုန်ပစ္စည်းလိုင်းနှစ်ခု အမျိုးအစား အပြည့်အစုံ- တိုက်ရိုက်-သရုပ်ဆောင် NC VS လေယာဉ်မှူး လည်ပတ်သည့် NC

 1. 2S တိုက်ရိုက်သရုပ်ဆောင်ခြင်း ပုံမှန်ပိတ်သည် (မော်ဒယ် ဥပမာ- 2S-L030-08)

     -- အလုပ်အခြေခံမူ-အရန်လေယာဉ်မှူး လေတပ်ခန်းမရှိ၊ လျှပ်စစ်သံလိုက်ကွိုင်သည် valve seat ကိုဖွင့်/ပိတ်ရန် armature stem ကို တိုက်ရိုက်ဆွဲသည်။ ရေ/လေဖိအား 0MPa အောက်တွင်ပင် အပြည့်အ၀ဖွင့်ပါ။

        * ပါဝါပိတ်ခြင်း- ပိုက်လိုင်းအရည်ကို အပြည့်အဝဖြတ်တောက်ရန် နွေဦးသည် တံဆိပ်ခတ်နှိပ်သည်။

        * ပါဝါဖွင့်ခြင်း- အရည်များဝင်ရောက်ရန်အတွက် ကွိုင်သည် အဖွင့်အပိတ်အဆို့ရှင်အပေါက်ဆီသို့ armature ကိုအပေါ်သို့ဆွဲတင်သည်။

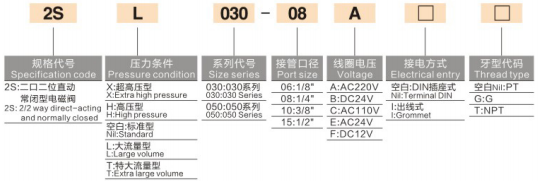

    -- ပြီးပြည့်စုံသော Model Coding Rule:2S - Pressure Suffix - Size Series - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        * 2S- တိုက်ရိုက်သရုပ်ဆောင်သည့် 2/2 နည်းလမ်း NC ဆိုလီနွိုက်အဆို့ရှင်

        * ဖိအားအဆင့် နောက်ဆက်တွဲ- Blank=Standard/L=Large Flow/T=Extra Large Flow/H=High Pressure/X=Extra High Pressure

        * အရွယ်အစား စီးရီး- 030 (အသေး), 050 (အလတ်စား အသေးစား)

        * ဆိပ်ကမ်းကုဒ်- 06=G1/8၊ 08=G1/4၊ 10=G3/8၊ 15=G1/2

        * ဗို့အားကုဒ်- A=AC220V၊ B=DC24V၊ C=AC110V၊ E=AC24V၊ F=DC12V

        * ဝါယာကြိုး- Blank=DIN ပလပ်ပေါက်၊ I=Cable ဝါယာကြိုး အမျိုးအစား

        * Thread- Blank=PT taper thread၊ G=G parallel BSPP၊ T=NPT American thread

     -- အဓိက အားသာချက်များ

        * Zero differential pressure startup၊ အနည်းဆုံးလည်ပတ်ဖိအားကန့်သတ်ချက်မရှိ၊ micro low-pressure fluid circuits အတွက် တည်ငြိမ်သောလုပ်ဆောင်ချက်

        * ဆွဲငင်အားကန့်သတ်မှုမရှိဘဲ အလွန်ကျစ်လစ်သော ကိုယ်ထည်၊ မထင်သလို တပ်ဆင်ခြင်းထောင့်

        * လျင်မြန်သော အဖွင့်အပိတ် ခလုတ်စက်ဝန်းများအတွက် မီလီစက္ကန့် အမြန်တုံ့ပြန်မှု

     -- လျှောက်လွှာအခြေအနေများ

       အသေးစား CNC စက်ကိရိယာ အအေးခံဆီဖြန်း၊ အဝတ်လျှော်စက်အသေးစား မိုက်ခရိုဖြန်း၊ 3C စက်ကိရိယာ မိုက်ခရိုလေ/ရေ ဖြတ်တောက်မှု၊ ဖုန်စုပ်ရေပေးဝေမှု၊ အကိုင်းအခက်ငယ် ပိုက်လိုင်းများ (G1/8 ~ G1/2)။

  2.  2S Pilot-Operated သာမာန်ပိတ်စီးရီး

     -- အလုပ်အခြေခံမူ-Built-in အသေးစားလေယာဉ်မှူးထိန်းချုပ်မှုလမ်းကြောင်း; ပင်မ diaphragm/spool ကို ရုတ်သိမ်းရန် အလယ်အလတ် ပိုက်လိုင်း ဖိအားအပေါ် မူတည်သည်။ အဖွင့်အပြည့်အတွက် အနိမ့်ဆုံး 0.05MPa ကွဲပြားမှုဖိအား လိုအပ်သည်။ Coil သည် ပါဝါစားသုံးမှုနည်းသော သေးငယ်သော pilot bleed hole ကိုသာ ထိန်းချုပ်ပါသည်။

        * ပါဝါပိတ်ခြင်း- လေယာဉ်မှူးအပေါက်ကို အလုံပိတ်ပြီး ပိုက်လိုင်းကိုပိတ်ရန် ပင်မတံဆိပ်ကို ဖိချပေးသည်။

        * ပါဝါဖွင့်ခြင်း- လေယာဉ်မှူးခန်းအတွင်း ဖိအားသွေးထွက်ခြင်း၊ အလတ်စားဖိအားသည် ထုထည်မြင့်မားသော အရည်စီးဆင်းမှုအတွက် ပင်မစပွန်ကို မြှင့်တင်ပေးသည်။ အမြင့်ဆုံး orifice အရွယ်အစား Φ50 (G2 လက်မ) အထိ

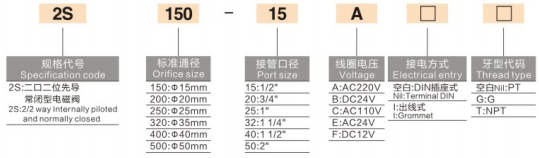

     -- ပြီးပြည့်စုံသော Model Coding Rule:2S - Orifice Size - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        * 2S- လေယာဉ်မှူးလုပ်ဆောင်သည့် 2/2 နည်းလမ်း NC ဆိုလီနွိုက်အဆို့ရှင်

        * Orifice frame အရွယ်အစား- 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * ဆိပ်ကမ်းကုဒ်- 15=G1/2၊ 20=G3/4၊ 25=G1၊ 32=G1-1/4၊ 40=G1-1/2၊ 50=G2

        * ဗို့အား / ဝါယာကြိုး / thread ကုဒ်များသည် တိုက်ရိုက်လုပ်ဆောင်သော မူကွဲများနှင့် လုံးဝကိုက်ညီပါသည်။

    -- အဓိက အားသာချက်များ

        * ကြီးမားသောတည့်တည့်ဖောက်ထွင်း၊ အလွန်မြင့်မားသောစီးဆင်းမှုနှုန်း၊ လိုင်းတစ်ခုလုံးဗဟိုချုပ်ကိုင်ထားသောရေ/လေပေးဝေရေးပင်မများအတွက် အနည်းဆုံးပိုက်လိုင်းဖိအားကျဆင်းမှု

        * သေးငယ်သောဝပ်နိမ့်ကွိုင်သည် ကြီးမားသော bore valve body ကို မောင်းနှင်ပေးသည်၊ အပူထုတ်လုပ်မှုနည်းသည်၊ 24h မရပ်မနား ဆက်တိုက်လည်ပတ်ရန်အတွက် သင့်လျော်သည်။

        * ကျယ်ပြန့်သော စီးဆင်းနေသော လမ်းကြောင်းသည် ပိတ်ဆို့ရန် မလွယ်ကူပါ၊ အသေးစား ဆိုင်းငံ့ထားသော အညစ်အကြေးများ ပါဝင်သော စက်မှုလုပ်ငန်းသုံး အအေးခံရေနှင့် တွဲဖက်အသုံးပြုနိုင်သည်

     --လျှောက်လွှာအခြေအနေများ

        အဲယားကွန်ပရက်ဆာ ပင်မ စားသုံးမှု/ရေစီးကြောင်း ပိုက်လိုင်းများ၊ ကြီးမားသော စုဝေးမှုလိုင်း ဖြန်းဆေး ပင်မ ရေဆားကစ်များ၊ အစုလိုက် ရေသန့်စင်မှု ခေါင်းစီး ပိုက်များ၊ စုပ်ထုတ်သည့် ကိရိယာ အအေးခံ ပင်မဆီလိုင်းများ၊ အကြီးစား စက်မှုလုပ်ငန်းသုံး ရေပေးဝေမှု စနစ်များ။

Universal Shared Product အင်္ဂါရပ်များ (တိုက်ရိုက် + လေယာဉ်မှူး လည်ပတ်နေသည်)

  ၁။ Standard ပုံမှန် Closed (NC) Function Factory Default

     ပါဝါဖြတ်သည့်အခါ အလိုအလျောက်ပိတ်ခြင်း၊ ပိုမိုကောင်းမွန်သော စနစ်လုံခြုံရေးအတွက် စက်ပိတ်နေစဉ်အတွင်း အရည်များလျှံခြင်းနှင့် ယိုစိမ့်ခြင်းတို့ကို ကာကွယ်ပေးပါသည်။

  2. ရွေးချယ်နိုင်သော တံဆိပ်မျိုးစုံ ပစ္စည်းများ

     -- Standard NBR နိုက်ထရစ်ရော်ဘာ- ရေ၊ လေ၊ ချောဆီအတွက် တစ်လောကလုံး

     -- ရွေးချယ်နိုင်သော EPDM ethylene propylene- အက်ဆစ်/အယ်ကာလီခံနိုင်ရည်ရှိသော၊ ရေနွေးနှင့် အစားအသောက်အဆင့် သန့်ရှင်းသော အရည်

  3. တာရှည်ခံသော High-Temp Low-Power Coil

     ရှည်လျားသော စဉ်ဆက်မပြတ် အားကောင်းစေခြင်း၊ အပူဒဏ်ခံနိုင်သော လျှပ်ကာကွိုင်၊ လိုက်လျောညီထွေရှိသော ကက်ဘိနက်အပြင်အဆင်အတွက် ဝါယာကြိုးနှစ်ခု (DIN ပလပ်ပေါက်/ဝါယာကြိုးခဲ)။

  4. Multi International Thread Standards များ တင်ပို့ခြင်း။

     PT British taper၊ G BSP parallel၊ NPT American thread ရွေးချယ်နိုင်သော၊ ပြည်တွင်းအလိုအလျောက်စနစ်နှင့် ပြည်ပထုတ်လုပ်မှုလိုင်းများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

  5. Full Pressure Graded Customization

     တိုက်ရိုက်သရုပ်ဆောင်သည့်စီးရီးသည် စံ/ကြီးမားသော စီးဆင်းမှု/မြင့်မားသော/အပို-မြင့်မားသော ဖိအားစိတ်ကြိုက်ပြုလုပ်ခြင်းကို ပံ့ပိုးပေးသည်။ စံစက်မှုအရည်ဖိအား 0.05~1.0MPa အတွက် ရှေ့ပြေးစီးရီး ဇာတိအဆင့်သတ်မှတ်သည်။

  6. ဆွဲငင်အားမရှိသော Universal Mounting

     ဒေါင်လိုက်၊ အလျားလိုက် သို့မဟုတ် ပြောင်းပြန် တပ်ဆင်နိုင်ပြီး ကျဉ်းကျပ်နေသော လျှပ်စစ်ဗီရိုအတွင်းပိုင်း အပြင်အဆင်နှင့် ကိုက်ညီပါသည်။

စုစည်းထားသော အထွေထွေနည်းပညာသတ်မှတ်ချက်ဇယား

Direct VS Pilot Operated Full Selection Comparison Table

အပိုင်းခွဲထားသော ပုံမှန်အပလီကေးရှင်းအခြေအနေများ

  1. တိုက်ရိုက်-သရုပ်ဆောင် NC လျှောက်လွှာ အပိုင်းအခြား

     -- သေးငယ်သော CNC စက်ကိရိယာများအတွက် အအေးခံဆီထိုးခြင်းနှင့် micro spray

     -- 3C အလိုအလျောက်စနစ်သုံး စက်များအတွက် ဖုန်စုပ်ရေပေးဝေမှုနှင့် အသေးစားလေယာပတ်လမ်း အဖွင့်/အပိတ်

     -- သေးငယ်သော ultrasonic သန့်ရှင်းရေးစက်များ၊ ဓာတ်ခွဲခန်းသုံး မိုက်ခရိုအရည်ထိန်းချုပ်မှု စက်ဝိုင်းများ

     -- သေးငယ်သော ကိရိယာများအတွက် စက်ပစ္စည်း ပြုပြင်ထိန်းသိမ်းရေးဌာနခွဲ၊ အမှတ်တစ်ခုတည်း ရေ/ဓာတ်ငွေ့ ခလုတ်

  ၂။Pilot-Operated NC Application Range

     -- အဲယားကွန်ပရက်ဆာ အပြီးအစီး စက်ယိုစီးမှုနှင့် ပင်မလေပိုက်လိုင်း ပိတ်ခြင်း။

     -- ကြီးမားသောတပ်ဆင်ရေးလိုင်းဖြန်းဆေးသန့်ရှင်းရေးကိရိယာများအတွက်အဓိကရေဆားကစ်ထိန်းချုပ်မှု

     -- အစုလိုက် ရေသန့်စင်စက်နှင့် စီးဆင်းနေသော အအေးခံခေါင်းပိုက်များ

     - အစားအစာထုပ်ပိုးခြင်း၊ ဓာတုဗေဒပစ္စည်းများ ကြီးမားသော တွင်းပေါက်အရည် ပင်မပိတ်အဆို့ရှင်

အဓိကရွေးချယ်မှု တရားစီရင်ခြင်းဆိုင်ရာ စည်းမျဉ်းများ

     -- ပိုက်လိုင်းတည်ငြိမ်သောဖိအား ＜0.05MPa၊ ကြားဖြတ်မိုက်ခရိုအရည် ထောက်ပံ့မှု → တိုက်ရိုက်လုပ်ဆောင်သည့် 2S ကို ရွေးချယ်ရမည်

     -- ပိုက်အရွယ်အစား ≥G1/2၊ မြင့်မားသော ပင်မခေါင်းစီး၊ တည်ငြိမ်သောရေရှည်ရေ/လေဖိအား → လေယာဉ်မှူးလုပ်ဆောင်သည့် 2S ကို ရွေးပါ

     -- ရေနွေး၊ အစားအသောက်တန်း၊ အားနည်းသော အက်ဆစ်/အယ်ကာလီလတ်- အော်ဒါမှာယူသည့်အခါ EPDM တံဆိပ်ကို သတ်မှတ်ပါ

     -- စက်ထိန်းချုပ်ခန်းအတွင်းတွင် ဗဟိုချုပ်ကိုင်ထားသော ဝါယာကြိုးများ- DIN socket ဝါယာကြိုးအမျိုးအစားကို ဦးစားပေးပါ။

     -- ပြင်ပစိုစွတ်သောပစ္စည်းများ- ရေစိုခံကေဘယ်ဂလင်းပါရှိသော ဝါယာကြိုးအမျိုးအစားကို ရွေးချယ်ပါ။

ကိုက်ညီသော ပြီးပြည့်စုံသော Pneumatic & Fluid Circuit Solutions

  1. Small Cooling Branch Circuit ၊

     -- AFC လေတပ်ဝန်ဆောင်မှုယူနစ် → 3V စီးရီး 3/2 ဆိုလီနွိုက် အဆို့ရှင် → PU ပြွန် → 2S တိုက်ရိုက်လုပ်ဆောင်သည့် အဆို့ရှင် (အအေးခံရေပတ်လမ်းကြောင်း ထိန်းချုပ်မှု)

  2. စက်၏ Main Water Header Circuit ကို အပြီးသတ်ပါ။

     -- ရေတိုင်ကီ/လေထုကွန်ပရက်ဆာ ပင်မပိုက် → 2S ရှေ့ပြေး ကြီးမားသော ပိုက်ပေါက် အဆို့ရှင် → ဘူတာရုံ အများအပြား ဖြန်းကိုင်းလိုင်းများ

  3. Explosion-Proof Fluid အလုပ်ရုံပတ်လမ်း

     -- ပေါက်ကွဲမှုဒဏ်ခံ လေရင်းမြစ် ကုသရေးယူနစ် → 50-VPE ပေါက်ကွဲခြင်း-ခံနိုင်သော 3-လမ်းကြောင်း အဆို့ရှင် + စိတ်ကြိုက် ပေါက်ကွဲမှုဒဏ်ခံ ကွိုင် 2S ရှေ့ပြေးအဆို့ရှင်

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH 2S စီးရီး 2/2 နည်းလမ်းသည် ပုံမှန်အားဖြင့် ပိတ်ထားသော အရည် solenoid valve သည် zero-pressure startup direct-acting small orifice model နှင့် low-power high-flow pilot-operated large bore မျိုးကွဲ၊ ရွေးချယ်နိုင်သော NBR/EPDM ဖျံများ၊ multi-thread multi-voltage food compatibility၊ အလိုအလျောက်ရေ၊ လေ၊ စက်၊ လိုင်းများပေါ်ရှိ ဆေးကြောခြင်း၊ ဆီပိတ်ခြင်းအတွက် အသုံးများသော ကိရိယာများ၊ အလိုအလျောက်စက်ကိရိယာများ။
