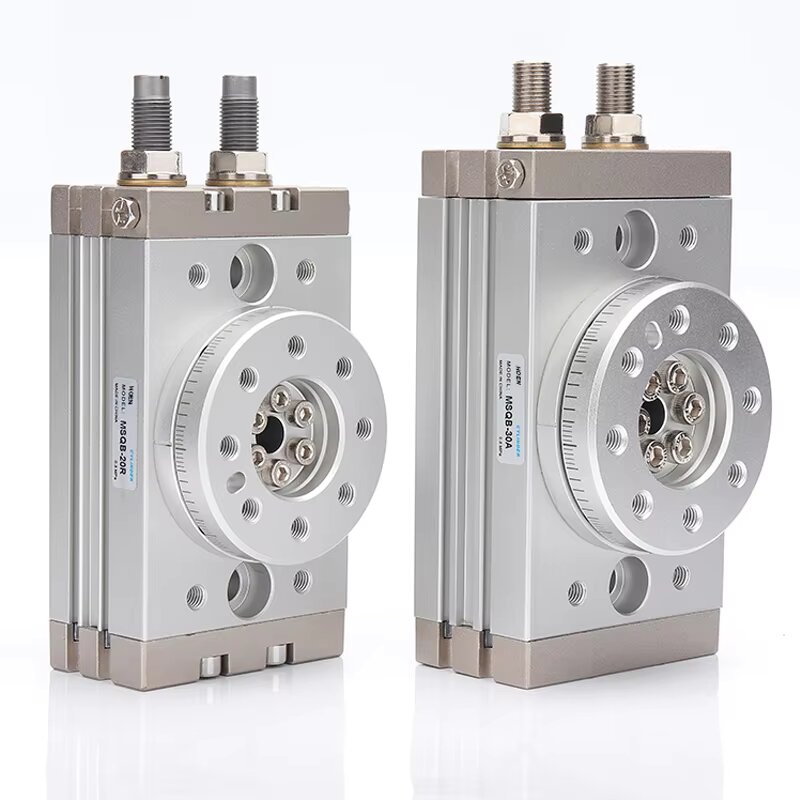

HRQ စီးရီး Rack & Pinion Rotary Actuator

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH HRQ rotary ဆလင်ဒါသည် အလွန်ချောမွေ့သောလှည့်မှု၊ နှစ်ဆအထွက်တွန်းအားနှင့် မြင့်မားသော ထပ်ခါထပ်ခါနေရာချထားမှုတိကျမှုတို့ပါ၀င်သည့် အချိုးကျသောဒြပ်စင်ပစ္စတင်နှင့်ပင်နီဂီယာပုံစံကို လက်ခံပါသည်။ 0~190° အတွင်း အဆက်မပြတ် ချိန်ညှိနိုင်သော Swing angle ကို rotary indexing၊ workpiece clamping၊ flipping and sorting stations များအတွက် ကျယ်ပြန့်စွာ အသုံးပြုထားသည်။

စီးရီးအမြန်ရွေးချယ်မှုဇယား

Universal Core နည်းပညာသတ်မှတ်ချက်ဇယား

Output Torque & Allowable Load Data

  1. သီအိုရီအရ အထွက် ရုန်းအား (0.5MPa ထောက်ပံ့ရေးလေ၊ ယူနစ်- N·m)

  2. အများဆုံးခွင့်ပြုနိုင်သော Load ရည်ညွှန်းဇယား

Load Safety Selection Tip

     - ပုံပျက်ခြင်းနှင့် စောစီးစွာ ပျက်ကွက်ခြင်းတို့ကို ရှောင်ရှားရန် အောက်ပါ ဘေးကင်းရေးဖော်မြူလာကို ဖြည့်ဆည်းပေးရမည်-

     -- အမှန်တကယ် Axial Load / Max Axial Load + Actual Radial Load / Max Radial Load + Actual Bending Moment / Max Bending Moment ≤ 15။

ဖွဲ့စည်းပုံ ဒီဇိုင်း အားသာချက်များ

  1. Symmetric Rack & Pinion Drive

     - ဟန်ချက်ညီသော ပစ္စတင်နှစ်ခုသည် တုန်ခါမှုမရှိဘဲ တည်ငြိမ်သောလည်ပတ်မှု၊ ကောင်းမွန်သောနေရာချထားမှုတိကျမှုနှင့် single-vane rotary ဆလင်ဒါများနှင့်နှိုင်းယှဉ်ပါက သာလွန်သောလေးလံသောဝန်ထမ်းစွမ်းရည်ကို ပေးဆောင်သည်။

  2. Multi-Directional Mounting Base

     -- HRQ10~HRQ200- ထိပ်နှစ်ဖက်စလုံးတွင် ဖြန့်ထားသော အပေါက်များ။

     -- Micro HRQ2/3/7- အောက်ခြေလေယာဉ်ပေါ်တွင် အပေါက်များ တပ်ဆင်ခြင်း၊ ကျစ်လစ်သိပ်သည်းသော ပစ္စည်းဘောင်များအတွက် ပြောင်းလွယ်ပြင်လွယ်ရှိသော အပြင်အဆင်။

  3. Central Hollow Through Hole

     -- rotary စားပွဲမျက်နှာပြင်ရှိ အပေါက်ပုံစံဒီဇိုင်းသည် လေပြွန်၊ အာရုံခံကေဘယ်ကြိုးများကို အလယ်ဗဟိုမှတဆင့်ဖြတ်သန်းနိုင်စေပြီး ပြင်ပလိုင်းအနှောင့်အယှက်မရှိဘဲ သပ်ရပ်သောအတွင်းပိုင်းပိုက်အပြင်အဆင်ကို ခွင့်ပြုသည်။

  4. ရွေးချယ်နိုင်သော Buffer ဖြေရှင်းချက်နှစ်ခု

     -- စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ဝက်အူကြားခံ- ကုန်ကျစရိတ်နည်းသည်၊ ပေါ့ပါးသောဝန်နှင့် မြန်နှုန်းနိမ့် ပြတ်တောက်သည့်လည်ပတ်မှုအတွက် သင့်လျော်သည်။

     -- ဟိုက်ဒရောလစ် ရှော့ခ်စုပ်ကိရိယာ (-A နောက်ဆက်တွဲ)- ဝက်အူကြားခံထက် စွမ်းအင်စုပ်ယူမှု ၃-၅ ဆ မြင့်မားသည်၊၊ အရှိန်မြင့်သော ဝန်အားရပ်တန့်ချိန်တွင် ထိခိုက်တုန်ခါမှုကို ထိထိရောက်ရောက် ဖိနှိပ်နိုင်သည်၊ တိကျသောနေရာချထားမှုကို ထပ်တလဲလဲရရှိရန် အာမခံပါသည်။

  5. Universal Magnetic Switch နှင့် လိုက်ဖက်မှုရှိခြင်း။

     -- ပုံမှန်စက်ဖြင့်ပြုလုပ်ထားသော အာရုံခံကိရိယာသည် PLC ထိန်းချုပ်မှုစနစ်အတွက် D-M9BV၊ D-A93 နှင့် အခြားသော ယေဘူယျသံလိုက်ကျူတိုခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော ဆလင်ဒါကိုယ်ထည်၏ နှစ်ဖက်စလုံးရှိ အာရုံခံကိရိယာ grooves များ။

Model Naming Rule ကို ပြီးအောင်လုပ်ပါ။

  ၁။ အခြေခံမော်ဒယ် ဥပမာ- HRQ30-A

     -- HRQ- Rotary rack & pinion ဆလင်ဒါစီးရီးကုဒ်

     -- 30- ပုံသေ torque နှင့် load parameters များနှင့်သက်ဆိုင်သော ဖရိမ်အရွယ်အစားကုဒ်

     -- -A- ပါ၀င်သော ဟိုက်ဒရောလစ် ရှော့ခ်စုပ်ကိရိယာအတွက် နောက်ဆက်တွဲ။ no suffix = စက်ပိုင်းဆိုင်ရာကန့်သတ်ဝက်အူကြားခံ

  2. နောက်ဆက်တွဲ အဓိပ္ပါယ်ဖွင့်ဆိုချက်

     -- -S- သံမဏိ အဆုံးအဖုံးသည် သံမဏိ စိုစွတ်သော ပတ်ဝန်းကျင်ကို တိုက်စားမှု ဆန့်ကျင်ရန်

     -- Thread ရွေးစရာများ- PT taper thread၊ G parallel thread၊ NPT American standard thread

အဆင့်ဆင့် ရွေးချယ်မှု လမ်းညွှန် & ပုံမှန် အပလီကေးရှင်းများ

  1. ရွေးချယ်ရေး ဦးစားပေး စည်းကမ်းများ

     -- မြန်နှုန်းမြင့်၊ လေးလံသော workpiece load, high-precision stop positioning → HRQ□-A hydraulic buffer model

     -- ပေါ့ပါးသောဝန်၊ စက်အမြန်နှုန်းနိမ့်၊ တင်းကျပ်သောကုန်ကျစရိတ်ထိန်းချုပ်မှု → Standard HRQ ဝက်အူဗားရှင်း

     -- စိုစွတ်သော/ အနည်းငယ် အဆိပ်သင့်သော အလုပ်ရုံပတ်ဝန်းကျင် → HRQ□-A(S) သံမဏိ အဆုံး ဦးထုပ် မူကွဲ

     -- ကိုက်ညီသောဦးစားပေးကို Load- core indicators သုံးခုကို တစ်ပြိုင်နက်တည်း စစ်ဆေးပါ - အထွက် torque၊ bending moment, radial & axial ခွင့်ပြုနိုင်သော load

  2. ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

     -- တိကျသော အလိုအလျောက် တပ်ဆင်မှု- Rotary အစိတ်အပိုင်း တပ်ဆင်မှု၊ ဝက်အူတင်းကျပ်သည့် စခန်းများ

     -- ပစ္စည်းအမျိုးအစားခွဲခြင်း ထောက်ပံ့ပို့ဆောင်မှု- 90°/180° workpiece လှန်ခြင်း၊ သယ်ယူပို့သည့် ဦးတည်ချက်ပြောင်းခြင်း

     -- Pneumatic Clamping ကိရိယာများ- Rotary jig clamping & turnover ယန္တရား

     -- ထုပ်ပိုးမှု စက်ယန္တရား- ပုလင်းလှည့်ခြင်း၊ အလိုအလျောက် တံဆိပ်ကပ်ထားသော rotary stations

စွမ်းဆောင်ရည် နှိုင်းယှဉ်ချက်- HRQ Rack-Pinion VS Vane အမျိုးအစား Rotary Cylinder

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH HRQ dual piston rack & pinion rotary ဆလင်ဒါသည် စက်ပိုင်းဆိုင်ရာဝက်အူ / ဟိုက်ဒရောလစ်ကြားခံရွေးချယ်နိုင်သောမျိုးကွဲများကို stainless steel ချေးခံနိုင်ရည်ရှိသောဗားရှင်း၊ လမ်းကြောင်းပေါင်းစုံတပ်ဆင်ခြင်းနှင့် ဗဟိုအခေါင်းပေါက်ပုံစံဇယားဒီဇိုင်းဖြင့် အလိုအလျောက်တပ်ဆင်ခြင်း၊ ထုပ်ပိုးခြင်းနှင့် ပစ္စည်းအမျိုးအစားခွဲခြင်းထုတ်လုပ်မှုလိုင်းများအတွက် တည်ငြိမ်မြင့်မားသော torque လေးလံသော rotary positioning ကိုပေးဆောင်သည်။
