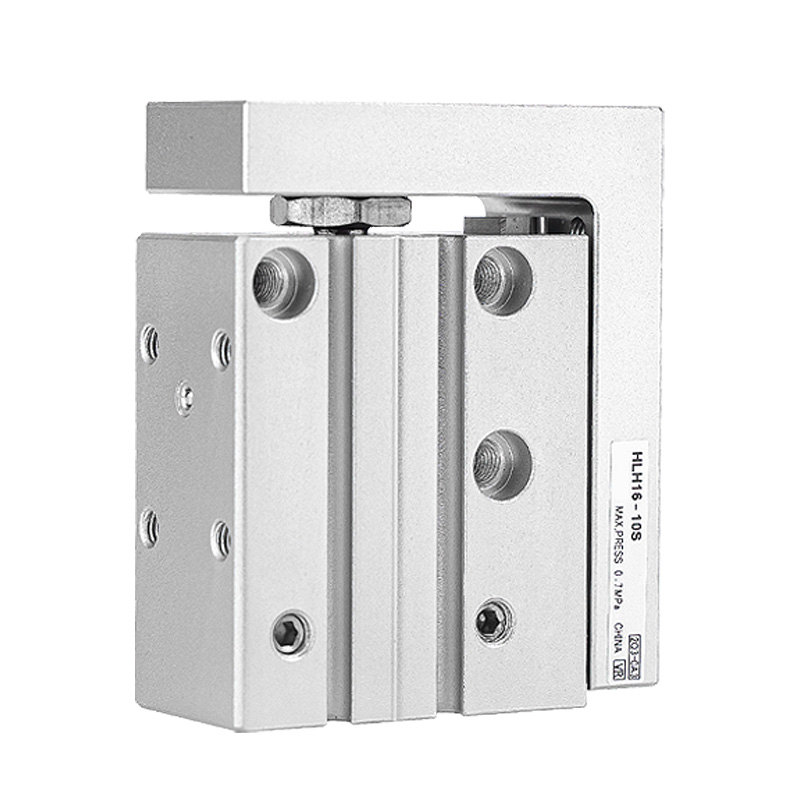

HLH Series Side Rail Precision Linear Slide Cylinder

HLH စီးရီးဘေးဘက်ရထားလမ်း တိကျမှုမျဉ်းလျှောဆလင်ဒါ (ပြန်လည်လည်ပတ်နေသောဘောလုံးလမ်းညွှန်)

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH HLH စီးရီးများသည် ဘက်ပေါင်းစုံမှ တပ်ဆင်ထားသော L-shaped recirculating ball linear guide rail ပါရှိသော အနိမ့်ပိုင်းမျဉ်းလျှောဆလင်ဒါတစ်ခုဖြစ်သည်။ တပ်ဆင်နေရာချွေတာရန် အလွန်ပါးလွှာပါးလွှာသော ကိုယ်ထည်ဒီဇိုင်းဖြင့် ၎င်းကို တိကျစွာတပ်ဆင်ခြင်း၊ ပေါ့ပါးသောနေရာချထားခြင်းနှင့် အလိုအလျောက်စနစ်သုံးပစ္စည်းများအတွက် သီးသန့်တပ်ဆင်ခြင်းရှင်းလင်းခြင်းအတွက် အထူးတီထွင်ထားသည်။

စီးရီး ခြုံငုံသုံးသပ်ချက်

     -- စီးရီးကုဒ်- HLH (တစ်ဖက်တည်း ရထားလမ်းဒီဇိုင်း၊ အချိုးကျသော အမွှာရထားလမ်း ဗားရှင်းမရှိ)

     -- လမ်းပြစနစ်- ဘေးဘက်တွင် တပ်ဆင်ထားသော ပြန်လည်လည်ပတ်နေသော ဘောလုံးလိုင်းလမ်းညွှန် (L-type ပေါင်းစပ်ရထားလမ်း)

     -- လည်ပတ်မှုအမျိုးအစား- နှစ်ထပ်သရုပ်ဆောင်သော အပြန်အလှန်ဆလင်ဒါ

     -- အသုံးချနိုင်သော အလတ်စား- သန့်ရှင်းသော compressed လေ (filtration precision ≥40μm)

     -- Core Competitive Advantages- အလွန်ပါးလွှာသော ပရိုဖိုင်၊ 4-direction mounting hole၊ 3-direction air port အပြင်အဆင်၊ အလွန်ကောင်းမွန်သော space အသုံးချမှု

Core Technical Specification Table

ဖွဲ့စည်းပုံနှင့် စွမ်းဆောင်ရည် အားသာချက်များ

  1. Integrated Side L-Type Recirculating Ball Guide Rail

     တစ်ခုတည်းသော ရထားလမ်းနှင့် လျှောရထားတည်ဆောက်ပုံသည် သာလွန်သော ဖြောင့်ဖြောင့်မှုနှင့် လည်ပတ်မှုဆန့်ကျင်တိကျမှုကို ပေးစွမ်းသည်။ အလွန်ကျဉ်းမြောင်းသော ကိုယ်ထည်သည် တပ်ဆင်အကျယ်ကို အလွန်လျှော့ချပေးသည်။

  2. Universal 4-Way Mounting Layout

     ပင်မကိုယ်ထည်၏ အောက်ခြေ၊ ဘေး၊ ရှေ့နှင့် နောက်စွန်းမျက်နှာများတွင် တပ်ဆင်ထားသော ပုတ်ထုတ်ထားသော အပေါက်များ၊ ရှုပ်ထွေးသောကျစ်လစ်သိပ်သည်းသောကိရိယာအပြင်အဆင်ကိုအံဝင်ခွင်ကျဖြစ်စေရန်အတွက် လေးထောင့်မှပြောင်းလွယ်ပြင်လွယ်ပြင်ဆင်ခြင်း။

  3. Flexible 3-Way Air Port Configuration

     လေဝင်ပေါက်/ထွက်ပေါက်များ နောက်ဖက်၊ ဘေးဘက်နှင့် ရှေ့မျက်နှာစာတို့တွင် ရနိုင်သည်၊ သပ်ရပ်သပ်ရပ်သော ဆားကစ်လမ်းကြောင်းလမ်းကြောင်းအတွက် အလွန်အခမဲ့ ပိုက်အစီအစဉ်။

  4. Dual Fixture Mounting Surfaces

     ဆလိုက်တွန်းလှည်း၏ ထိပ်မျက်နှာပြင်နှင့် ရှေ့ဘက်ခြမ်း နှစ်ခုစလုံးတွင် ကိရိယာတပ်ဆင်ခြင်းအတွက် အပေါက်များ၊ တိကျသော jig positioning ကိုအာမခံရန် ထိပ်လေယာဉ်ပေါ်တွင် ပင်အပေါက်များကို နေရာချထားခြင်း။

  5. Pre-Machined Sensor Grooves

     တပ်ဆင်ရလွယ်ကူစေရန်နှင့် သံလိုက်ကျူခလုတ်များကို ချိန်ညှိနိုင်သော နေရာချထားမှုအတွက် ဆလင်ဒါကိုယ်ထည်၏ ဘေးနှစ်ဖက်တွင် ပုံမှန်လျှောအပေါက်များ။

  6. Built-In Floating Joint

     ပစ္စတင်တံနှင့် လျှောတင်တွန်းလှည်းကြားတွင် ရေပေါ်ချိတ်ဆက်မှုသည် ဘေးထွက်ဝန်အားဖိစီးမှုကို ဖယ်ရှားပေးပြီး အတွင်းပိုင်းပစ္စတင်တပ်ဆင်မှုကို ကွဲထွက်ပျက်စီးခြင်းမှ ကာကွယ်ပေးသည်။

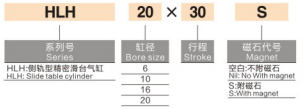

မော်ဒယ် Code Naming Rule

   1. ဥပမာ- HLH16×30S

     -- HLH- ဘေးဘက်ရထားလမ်းပါးပါးလျှောဆလင်ဒါအတွက် စီးရီးကုဒ်

     -- 16- Cylinder bore အချင်း (mm)

     -- 30- အဆင့်သတ်မှတ်ထားသော လေဖြတ်အရှည် (မီလီမီတာ)

     -- S- တပ်ဆင်ထားသော အမြဲတမ်းသံလိုက်လက်စွပ် (စံစက်ရုံဖွဲ့စည်းမှုပုံစံ)

သီအိုရီအရ အထွက်အင်အားဇယား (ယူနစ်: N)

မော်ဒယ်ရွေးချယ်မှု လမ်းညွှန်ချက်များနှင့် ရိုးရိုးအပလီကေးရှင်းများ

  1. ရွေးချယ်ရေး အဓိကအချက်များ

     -- Space ကန့်သတ်မှုဦးစားပေး- အလွန်ပါးလွှာကျဉ်းမြောင်းသော slide actuator လိုအပ်သော တပ်ဆင်ရှင်းလင်းရေး အလွန်အမင်းကန့်သတ်ထားသောအခါ HLH ကိုရွေးချယ်ပါ။

     -- Load characteristic- ထင်ရှားသော eccentric side load မရှိဘဲ light-duty reciprocating motion အတွက် သင့်လျော်သည်၊ ထပ်ခါထပ်ခါ နေရာချထားမှု တိကျမှု မြင့်မားသော တောင်းဆိုမှု။

     -- HLQ စီးရီးများနှင့် နှိုင်းယှဉ်ခြင်း- HLH ပိုမိုပါးလွှာပြီး နေရာချွေတာမှု၊ ပိုမိုတောင့်တင်းမှုနှင့် ဝန်ပိုကြီးသော HLQ အမွှာရထားလမ်း။

  2. ပုံမှန်စက်မှုအသုံးချမှုအခြေအနေများ

     -- 3C အီလက်ထရွန်းနစ်နှင့် ဆီမီးကွန်ဒတ်တာ ထုတ်လုပ်ခြင်းအတွက် တိကျသော တပ်ဆင်ရေးကိရိယာများ

     -- အသေးစား အလိုအလျောက် စမ်းသပ်ခြင်း ဂျစ်များနှင့် စစ်ဆေးရေးစခန်းများ

     -- Light-duty တိကျစွာ ကုပ်ခြင်း၊ တွန်းခြင်းနှင့် နေရာချထားခြင်း ယန္တရားများ

     -- ကျဉ်းမြောင်းသော ကျစ်ကျစ်လစ်လစ် စက်ပစ္စည်းအတွင်း တပ်ဆင်ထားသော light-load ရွေ့လျားမှု ယူနစ်များ အပြန်အလှန်ပေါင်းစပ်ခြင်း။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH HLH အလွန်ပါးလွှာသော ဘေးဘက် L ရထားလိုင်းမှ ဆလိုက်ဆလင်ဒါသည် ပြန်လည်လည်ပတ်နေသော ဘောလုံးလမ်းညွှန်ကို လက်ခံသည်၊ စံအဖြစ် 4-way mounting နှင့် 3-way air port layout ကို ပံ့ပိုးပေးသည်၊၊ စံပြအဖြစ် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ စံပြအဖြစ် light-load precision positioning pneumatic actuator သည် အာကာသကျဉ်းမြောင်းသော 3C နှင့် semiconductor automation ပစ္စည်းများအတွက် အကောင်းဆုံးဖြစ်သည်။
