MSQ စီးရီး Rack & Pinion Rotary Actuator Table (SOLH Richge နည်းပညာ)

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

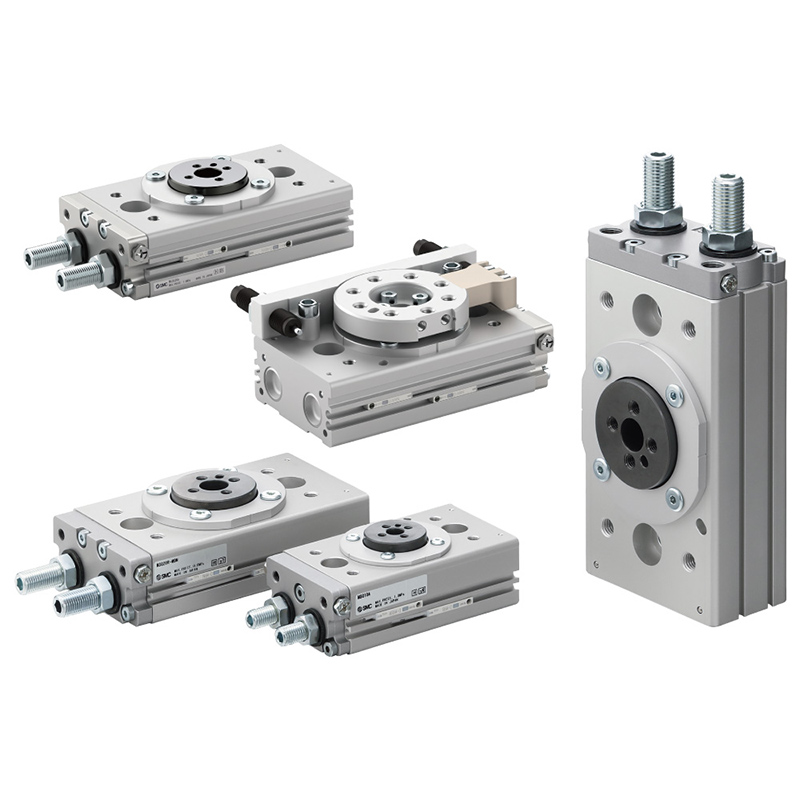

     SOLH MSQ စီးရီးသည် ပစ္စတင်နှစ်ခု အချိုးကျသော ထိန်သိမ်းခြင်းနှင့် ပင်နီယံမောင်းနှင်မှုပုံစံကို လက်ခံထားပြီး စီးရီးခွဲနှစ်ခုဖြစ်သည့် MSQB စံအဆင့်နှင့် MSQA မြင့်မားသောတိကျမှုအဆင့်။ ၎င်းတွင် အပေါက်မှတဆင့် ဗဟိုအခေါင်းပေါက်ဖြင့် ပေါင်းစပ်ထားသော စက်ဝိုင်းပုံ တပ်ဆင်ခြင်းစားပွဲကို ပါ၀င်ပြီး လွှဲထောင့်ကို 0~190° မှ စဉ်ဆက်မပြတ် ချိန်ညှိနိုင်သည်။

Symmetric dual piston rack-pinion သည် vane-type CRQ rotary ဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက 3~4 ဆ ပိုကြီးသော output torque နှင့် သာလွန်သော radial/axial load capacity ကို ပေးစွမ်းသည်။ တုန်ခါမှု စုပ်ယူမှု ရွေးချယ်စရာ နှစ်ခု ရနိုင်သည်- တပ်ဆင်ထားသော ရော်ဘာကြားခံ သို့မဟုတ် ပေါင်းစပ် ဟိုက်ဒရောလစ် ကြားခံ။ Dual air port layout (အဆုံးမျက်နှာ / ရှေ့ဘက်) tubing layout ကို ရိုးရှင်းစေသည်။ rotary position signal တုံ့ပြန်ချက်အတွက် လိုက်ဖက်သော သံလိုက်ကျူခလုတ်များ။ အလိုအလျောက် ညွှန်းကိန်းထုတ်ခြင်း၊ workpiece လှန်ခြင်းနှင့် တိကျစွာ နေရာချထားခြင်း စခန်းများအတွက် တွင်ကျယ်စွာ အသုံးပြုသည်။

စီးရီးအမျိုးအစားခွဲခြားခြင်းနှင့် ရွေးချယ်ခြင်းဇယား (တိကျမှု + Buffer ကိုက်ညီမှု)

မော်ဒယ် Coding စည်းမျဉ်းများ အပြည့်အစုံ

  1. Coding Rule 1- MSQB20A-□-M9BW-□

     ဥပမာ- MSQB20A-M9BW

     -- MSQB / MSQA- စီးရီး အမှတ်အသား

        MSQB = စံအခြေခံစီးရီး၊ MSQA = တိကျသောတိကျမှုစီးရီး

     -- 20- ဘောင်အရွယ်အစား (ရရှိနိုင်သည်- 10/20/30/50/70/100/200)

     -- A/R- ထောင့်ချိန်ညှိမှုနှင့် ကြားခံကုဒ်

        A = Dual end angle adjustment screws; R = Built-in hydraulic shock absorber; no suffix = ရော်ဘာကြားခံမျှသာ

     -- အလယ်သေတ္တာ- လေဝင်ပေါက် အနေအထား

        ဗလာ = End face air ports; E = ဘေးဘက် အရှေ့လေ ဆိပ်များ

     -- M9BW- သံလိုက်ခလုတ် မော်ဒယ်

        ဗလာ = သံလိုက်ခလုတ်မပါတဲ့၊ M9BW / M9BL universal reed sensor နှင့် လိုက်ဖက်သည်။

     -- နောက်ဆုံးသေတ္တာ- သံလိုက်ခလုတ်ပမာဏ

        ဗလာ = စံ 2 pcs; S = Single အပိုင်း; စိတ်ကြိုက်ပုံ = စိတ်ကြိုက်ပမာဏ

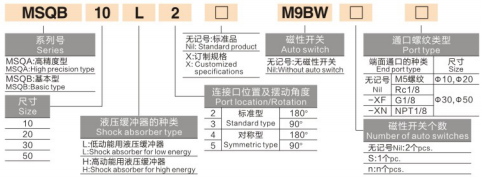

  2. Coding Rule 2- MSQB10L2-□-M9BW-□-□

     ဥပမာ- MSQB10L2-M9BW

     -- MSQB- စံစီးရီး၊ ဘောင်အရွယ်အစား 10/20/30/50

     -- L/H- ဟိုက်ဒရောလစ်ကြားခံ အရွေ့စွမ်းအင်အဆင့် (R ဟိုက်ဒရောလစ်ဗားရှင်းအတွက်သာ)

        L = အရွေ့စွမ်းအင်နည်း ဟိုက်ဒရောလစ်ကြားခံ၊ H = မြင့်မားသော အရွေ့စွမ်းအင် ဟိုက်ဒရောလစ်ကြားခံ

     -- ဂဏန်း 2/3/4/5- ပုံသေလွှဲထောင့် သတ်မှတ်ချက်

        2 = စံ 180°; 3 = 90°; 4 = Symmetric 180°; 5 = Symmetric 90°

     -- အလယ်အကွက်- စိတ်ကြိုက်အမှတ်အသား X၊ ဗလာ = စံစတော့မော်ဒယ်

     -- M9BW- သံလိုက်ခလုတ်၊ ဗလာ = အာရုံခံကိရိယာ တပ်ဆင်ထားခြင်းမရှိပါ။

     -- နောက်ဆုံးသေတ္တာ- သံလိုက်ခလုတ်ပမာဏ၊ blank=2pcs၊ S=1pc

     -- နောက်ဆုံးသေတ္တာ- Air port thread သတ်မှတ်ချက်

        ဗလာ = M5 thread (အရွယ်အစား 10/20 အတွက်သာ); XF = G1/8; XN = NPT1/8 အမေရိကန်ချည်မျှင်

အခြေခံဖွဲ့စည်းပုံဆိုင်ရာ အားသာချက်များ

  1. Symmetric Dual Piston Rack & Pinion Drive

     - Dual synchronous pistons သည် ဂီယာကို တပြိုင်တည်းတွန်းထုတ်ကာ တစ်ဖက်သတ်တုံ့ပြန်မှုကို ဖယ်ရှားပေးသည်။ သုညလည်ပတ်တုန်လှုပ်ခြင်းနှင့်အတူ တူညီသော torque အထွက်အား၊ single-piston vane ဆလင်ဒါများထက် အဆပေါင်းများစွာ ပိုမိုမြင့်မားသော ဝန်ပမာဏ။

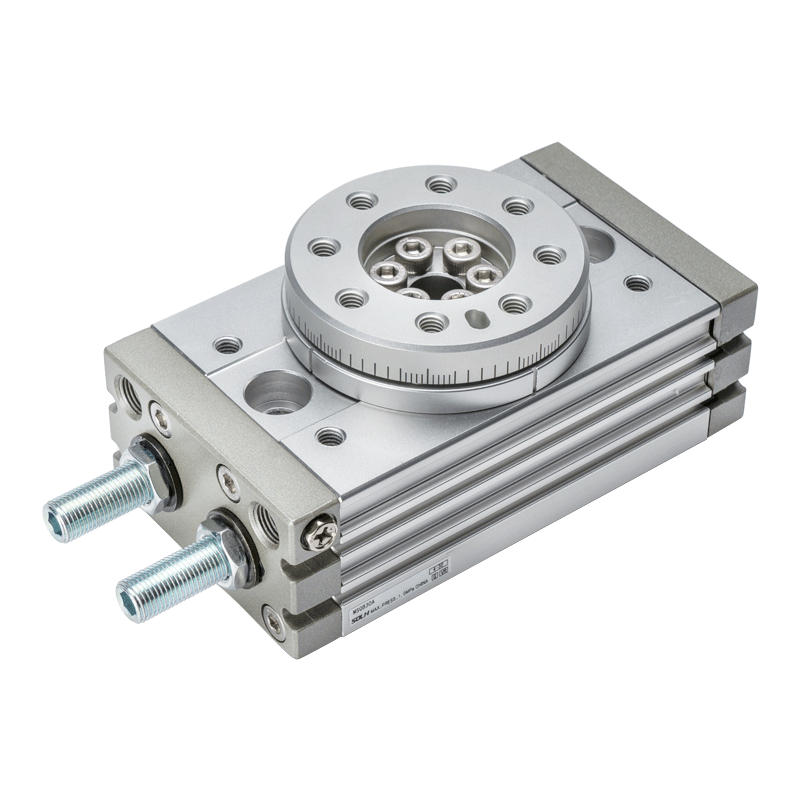

  2. Pin Holes များကို ရှာဖွေခြင်းဖြင့် ပေါင်းစပ်ထားသော Rotary Table

     -- တိုက်ရိုက် jig/workpiece လော့ခ်ချခြင်း၊ လွယ်ကူစွာ ချိန်ညှိခြင်းနှင့် မြင့်မားသော ခိုင်မာမှုရှိသော ခိုင်မာမှုမြင့်မားခြင်းတို့အတွက် စားပွဲအကြိုစက်တပ်ဆင်ထားသော ပင်နံပါတ်အပေါက်များနှင့် စံတပ်ဆင်ထားသော ခေါက်ထားသော အပေါက်များ။ အပေါက်မှတဆင့် ဗဟိုအခေါင်းပေါက် (φ6~φ24) သည် လေပြွန်နှင့် အာရုံခံဝိုင်ယာကြိုးများကို ဗဟိုမှတဆင့်ဖြတ်သန်းစေပြီး သပ်ရပ်သောစက်အတွင်းပိုင်းအပြင်အဆင်ကို ခွင့်ပြုသည်။

  3. Dual Air Port Layout

     -- ပိုက်ရွေးချယ်ခွင့် နှစ်ခု- အဆုံးမျက်နှာလေဝင်ပေါက် သို့မဟုတ် အရှေ့ဘက် E-type ပေါက်၊ စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်မရှိဘဲ ကျစ်လစ်သိပ်သည်းသော စက်ကိရိယာများအတွက် ပြောင်းလွယ်ပြင်လွယ်ရှိသော ပြွန်လမ်းကြောင်း။

  4. အမှီအခိုကင်းသော Dual-End Angle ချိန်ညှိခြင်းဝက်အူများ (နောက်ဆက် A)

     - နာရီလက်တံနှင့် တန်ပြန်-လက်ယာရစ် လေဖြတ်ခြင်းကို သီးခြားကန့်သတ်ရန် အစွန်းနှစ်ဖက်ရှိ ကန့်သတ်ဝက်အူများကို သီးခြားစီထားပါ။ လွှဲသည့်အကွာအဝေးကို 0~190° အတွင်း အကန့်အသတ်မရှိ ချိန်ညှိနိုင်သည်၊ စက်ရုံထုတ် ပုံသေ 190° သို့ ကြိုတင်သတ်မှတ်ထားသည်။

  5. ရွေးချယ်နိုင်သော Shock Absorption စနစ်နှစ်ခု

     -- စံဗားရှင်း- မြန်နှုန်းနိမ့် အလင်းဝန်အောက်တွင် ဆူညံသံလျှော့ချရန်အတွက် Dual-end ရော်ဘာအဖုကြားခံ

     -- -R ဟိုက်ဒရောလစ်ကြားခံဗားရှင်း- ပေါင်းစပ်ထားသော ဆီရှော့စုပ်ကိရိယာ (L low kinetic / H high kinetic grades) သည် အရှိန်ပြင်းပြင်းဖြင့် ပြင်းထန်သောသက်ရောက်မှုကို စုပ်ယူနိုင်ပြီး တုန်ခါမှုကို ရပ်တန့်စေပြီး ကိရိယာများနှင့် အလုပ်အပိုင်းအစများကို ကာကွယ်ပေးသည်။

  6. သံလိုက်အနေအထား တုံ့ပြန်ချက်နှင့် လိုက်ဖက်သော

     -- ဆလင်ဒါကိုယ်ထည်အတွင်းတွင် တပ်ဆင်ထားသော အမြဲတမ်းသံလိုက်လက်စွပ်၊ M9BW / M9BL ကျူတိုခလုတ်များဖြင့် လိုက်ဖက်သော 0°/90°/180° in-place signals များကို PLC သို့ အလိုအလျောက် interlock logic ပြုလုပ်ရန်။

  7. MSQA အတွက် Precision Ball Bearing ပံ့ပိုးမှု

     -- MSQA မြင့်မားသော တိကျမှုမော်ဒယ်သည် အတန်းအစားတိကျသောဘောလုံးကို တပ်ဆင်အသုံးပြုသည်။ radial & axial runout ≤0.01mm၊ ထပ်တလဲလဲ နေရာချထားမှု တိကျမှု ±0.01mm။ MSQB အခြေခံဗားရှင်းသည် ယေဘူယျအလိုအလျောက်စနစ်နေရာချထားခြင်းလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

Universal Standard Technical Specifications

  1. Drive မုဒ်- နှစ်ချက်သရုပ်ဆောင်သည့် နှစ်ထပ် ပစ္စတင်ခုံနှင့် ပင်နီယံ

  2. Operating Pressure Range

    -- ရော်ဘာကြားခံအမျိုးအစား- 0.1 ~ 1.0 MPa

     -- -R ဟိုက်ဒရောလစ်ကြားခံအမျိုးအစား- 0.1~0.6 MPa

  3. Proof Test Pressure: 1.05 MPa

  4. ပတ်ဝန်းကျင် အပူချိန် : 0 ~ 60 ℃ (လေပတ်လမ်းအတွင်း ရေခဲမပါဘူး)

  5. ချိန်ညှိနိုင်သော Swing Range- 0 ~ 190° အကန့်အသတ်မရှိ ချိန်ညှိနိုင်သော၊ စက်ရုံမှ ကြိုတင်သတ်မှတ်ထားသည့် 190°; ပုံသေထောင့် 90° / 180° ရွေးချယ်နိုင်သည်။

  6. ချောဆီ- စက်ရုံတွင် တာရှည်ခံအဆီမပြည့်မီ၊ ဆီမပါသော သန့်ရှင်းခြောက်သွေ့သောလေနှင့် တွဲဖက်အသုံးပြုနိုင်သော ချောဆီမပါသော ဒီဇိုင်း

  7. အသုံးပြုနိုင်သော အလတ်စား- ခြောက်သွေ့သော compressed လေကို စစ်ထုတ်ပြီး (≥40μm filtration precision)

Torque & Load Bearing Capacity Table (0.5MPa Supply Air)

Buffer Max Kinetic Energy နှိုင်းယှဉ်ဇယား

မော်ဒယ်ရွေးချယ်မှု စည်းကမ်းများကို ပြီးအောင်လုပ်ပါ။

  1. တိကျမှုအဆင့် ရွေးချယ်မှု

     -- ချစ်ပ်နေရာချထားခြင်း၊ PCB အလင်းစစ်ဆေးခြင်း၊ တိကျစွာတပ်ဆင်ခြင်း → MSQA မြင့်မားသောတိကျမှုစီးရီး

     -- အထွေထွေအလုပ်တုံးလှန်ခြင်း၊ ပစ္စည်းလမ်းကြောင်းလွှဲခြင်းနှင့် စီခြင်း → MSQB စံအခြေခံစီးရီး

  2. Buffer Matching Rule

     -- မြန်နှုန်းနိမ့် အလင်းဝန်၊ ကုန်ကျစရိတ် ထိန်းချုပ်မှု- Non-R ရော်ဘာ ကြားခံ မော်ဒယ်

     -- ကြိမ်နှုန်းမြင့် အမြန်စက်ဝန်း၊ လေးလံသော workpiece ထိခိုက်မှု--R ဟိုက်ဒရောလစ်ကြားခံကို ရွေးပါ။ အလင်းသက်ရောက်မှု L အဆင့်၊ လေးလံသောသက်ရောက်မှု H အဆင့်

  3. Swing Angle ရွေးချယ်မှု

     -- 90° လှန်တင်ခြင်း/ဖွင့်ခြင်း- နောက်ဆက်တွဲ 3/5

     -- 180° အပြန်အလှန် အညွှန်းကိန်း၊ နှစ်ဘက်ထောက်လှမ်းခြင်း- နောက်ဆက်တွဲ 2/4

     -- စိတ်ကြိုက်မဟုတ်သော ကန့်သတ်လွှဲအကွာအဝေး- ချိန်ညှိဝက်အူပါရှိသော Universal မော်ဒယ်

  4. Air Port Layout

     -- ကျဉ်းမြောင်းသော စက်တွင်းနေရာလွတ်- E side front port ဗားရှင်း

     -- ပုံမှန် ပြင်ပမှ ပိုက်လိုင်း- ပုံသေ မျက်နှာစာ ပေါက်ပေါက်

  5. Position Signal တုံ့ပြန်ချက်

     -- PLC interlock အတွက် လိုအပ်သော အချက်ပြမှု- M9BW သံလိုက်ခလုတ်များ (2pcs standard); only single-side detection S single switch ကိုရွေးပါ။

  6. Thread Specification

     -- အရွယ်အစား 10/20 ဘောင်ငယ်များသည် မူရင်း M5 ချည်မျှင်၊ အလယ်အလတ်-အကြီး 30/50 ရွေးချယ်နိုင်သော G1/8 (XF), NPT1/8 (XN) အမေရိကန်ချည်

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

     -- 3C အီလက်ထရွန်းနစ် တိကျမှု အလိုအလျောက်စနစ်- Chip rotary နေရာချထားခြင်း၊ PCB ထောင့်ပေါင်းစုံ အလင်းစစ်ဆေးခြင်း၊ မိုက်ခရိုကွန်ပွန်းနစ် အညွှန်းကိန်း တပ်ဆင်ခြင်း

     -- ထုပ်ပိုးမှု ထုတ်လုပ်မှုလိုင်းများ- ပုလင်းဖုံး စခန်းများ၊ ပုံးပုံး 90° ဦးတည်ချက် ပြောင်းလဲခြင်း၊ rotary တံဆိပ် ပူးတွဲခြင်း

     -- စက်ကိရိယာ တန်ဆာပလာများ- အလုပ်တုံးလှန်ခြင်း၊ jig အညွှန်းတပ်ခြင်း တည်နေရာကို တံဆိပ်ရိုက်ခြင်း။

     -- ထောက်ပံ့ပို့ဆောင်ရေး အမျိုးအစားခွဲခြင်း စက်ပစ္စည်း- ပစ္စည်း လမ်းကြောင်းပြောင်းခြင်း၊ ပိုက်လိုင်း လှည့်ပတ်မှု ရပ်တန့်ခြင်း ယန္တရား

     -- Mini Manipulators ၏ End Effector- စက်ရုပ်ပူးတွဲလည်ပတ်မှု၊ ဖုန်စုပ်စက် ကောက်ချက်နေရာ လှန်ခြင်း

     -- တိကျမှုစမ်းသပ်ကိရိယာ- အမြင်စစ်ဆေးရေး rotary စားပွဲ၊ ထောင့်ပေါင်းစုံလေထုတင်းကျပ်မှုစမ်းသပ် jig

Pneumatic Circuit Matching Solutions ကို ပံ့ပိုးကူညီခြင်း။

  1. Standard General Circuit

     -- AFC လေရင်းမြစ် နှစ်ချက်ပေါင်းစပ် → 4V210 5/2 ဆိုလီနွိုက် အဆို့ရှင် → PU လေပြွန် → MSQ ရိုတာစားပွဲ (M9BW သံလိုက်ခလုတ်ကို PLC သို့ ကြိုးတပ်ထားသည်)

  2. ပေါက်ကွဲမှု-သက်သေ အလုပ်ရုံပတ်လမ်း

     -- ပေါက်ကွဲမှုဒဏ်ခံလေကြောင်းရင်းမြစ်ကုသမှုယူနစ် → 50-VFE ပေါက်ကွဲမှုဒဏ်ခံနိုင်သော 5-လမ်းကြောင်း ဆိုလီနွိုက်အဆို့ရှင် → PU ပြောင်းလွယ်ပြင်လွယ်ပိုက် → MSQB/MSQA ရိုတာရီဆလင်ဒါ → အန္တရာယ်ရှိသောပတ်ဝန်းကျင်အတွက်

  3. Mini Precision Micro Station

     --AC1500 အသေးစားလေကြောင်းထိန်းစနစ် → 3V စီးရီး 3/2 ဆိုလီနွိုက်အဆို့ရှင် → PU4 ပါးလွှာသောပြွန် → MSQ10 / MSQ20 သေးငယ်သော rotary စားပွဲ

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MSQ dual piston rack & pinion rotary table သည် MSQB standard နှင့် MSQA high precision grades များအဖြစ် ပိုင်းခြားပြီး 0~190° ချိန်ညှိနိုင်သော swing၊ dual rubber/hydraulic shock absorption၊ dual end/side air port layout နှင့် central hollow wiring hole တို့ကို ပံ့ပိုးပေးသည်၊၊ 3que ~ 4x ထက်ပိုမိုမြင့်မားသော van များကို ပေးဆောင်ပါသည်။ အီလက်ထရွန်နစ်ပစ္စည်း၊ ထုပ်ပိုးမှု၊ စက်ကိရိယာနှင့် အလိုအလျောက်စနစ်စမ်းသပ်ခြင်းများအတွက် အညွှန်းကိန်း လှုံ့ဆော်ကိရိယာ။
