HLS/HLSL Series Slide Cylinder

SOLH HLS / HLSL twin-shaft ဆလိုက်ဆလင်ဒါများသည် HLQ ဘောလုံးလမ်းညွှန်မော်ဒယ်များထက် များစွာပို၍ တင်းကျပ်မှု၊ ထပ်ခါတလဲလဲ နေရာချထားမှု တိကျမှုနှင့် ရှုပ်ထွေးသော ဝန်ခံနိုင်ရည်ကို ပေးဆောင်သော လိုင်း-အဆက်အသွယ်ဖြတ်ကျော် roller လမ်းညွှန်များကို ခံယူသည်။ အမျိုးအစားနှစ်မျိုးရရှိနိုင်သည်- ပြင်းထန်သော offset မပါဘဲ အလတ်စားအသေးစားများ အတွက် ဘေးတွင်တပ်ဆင်ထားသော ကျစ်လစ်ဆလင်ဒါပါရှိသော စံ HLS ၊ လေးလံသောဝန်များ၊ ကြီးမားသော လျှပ်တစ်ပြက်လိမ်အားနှင့် အလွန်တိကျမှုတောင်းဆိုမှုများအတွက် ဗဟိုဆလင်ဒါနှင့် အပြိုင်ဒရိုနှစ်ခုပါသည့် အချိုးကျသော HLSL။ ဖောက်သည်အရွယ်အစားသည် 6-25 မီလီမီတာနှင့် လေဖြတ်ခြင်း 10-150 မီလီမီတာကို ဖုံးအုပ်ထားသည်။ piston rods နှစ်လုံးသည် ပြင်းထန်သောတွန်းအားနှင့် torsion စွမ်းဆောင်ရည်ကို ပေးစွမ်းနိုင်ပြီး၊ built-in floating joints များသည် lateral deflection stress ကို ဖယ်ရှားပေးပါသည်။ အောက်ခြေတွင် 3-directional mounting hole များကို ပံ့ပိုးပေးသည်၊ ဆလိုက်လှည်းသည် မျက်နှာပြင်ပေါင်းစုံ တပ်ဆင်ထားသော threads နှင့် positioning pins များကို သိမ်းဆည်းထားပြီး သံလိုက်လက်စွပ်များ နှင့် အာရုံခံအပေါက်များ သည် စံအတိုင်းဖြစ်သည်။ ချိန်ညှိနိုင်သော လေဘာဗာများ၊ ဟိုက်ဒရောလစ် ရှော့ခ်စုပ်ကိရိယာများနှင့် ပြင်ပစက်ဆိုင်ရာ ရပ်တန့်မှုများသည် ရွေးချယ်နိုင်သော ဆက်စပ်ပစ္စည်းများဖြစ်သည်။ လည်ပတ်မှုအပူချိန်မှာ -20 ℃မှ 70 ℃ ရှိသည်။ ဆီမီးကွန်ဒတ်တာ၊ ဆေးဘက်ဆိုင်ရာ အလိုအလျောက်စနစ်၊ စက်ကိရိယာ ဂျစ်များနှင့် အခြားသော လေးလံသော တိကျမှု လွှဲပြောင်းခြင်းနှင့် ကုပ်ချိတ်နေရာချထားရေး စခန်းများတွင် တွင်ကျယ်စွာ အသုံးပြုသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

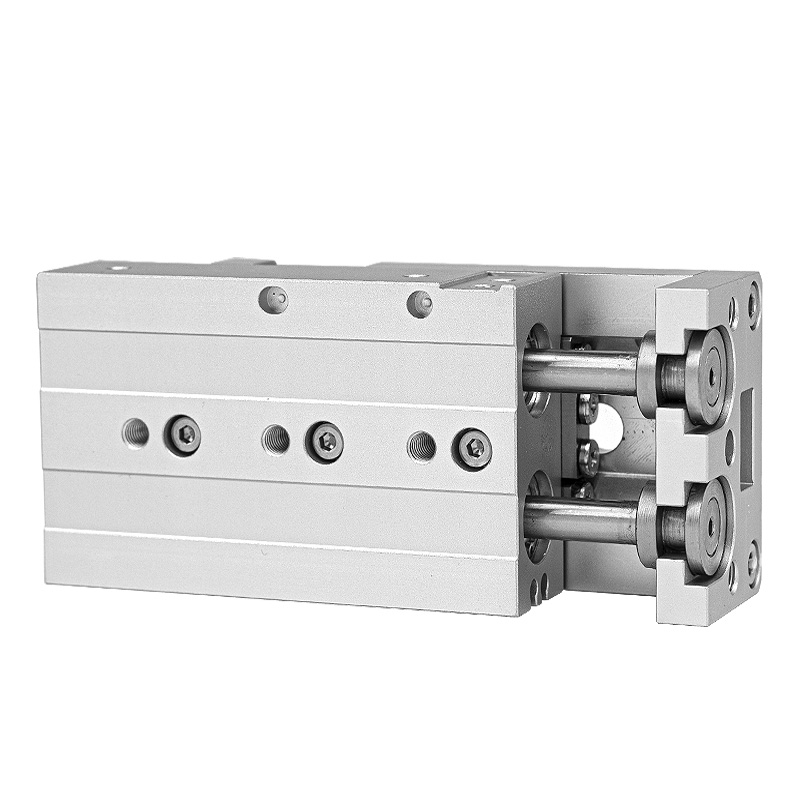

HLS / HLSL Series Twin-Shaft Precision Slide Cylinder (Cross Roller Guide Type)

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

SOLH HLS / HLSL စီးရီးနှစ်ခု-ရိုးတံ တိကျသောဆလိုက်ဆလင်ဒါသည် ဖြတ်ကျော် roller linear လမ်းညွှန်ကို core guiding component အဖြစ် လက်ခံပါသည်။ HLQ recirculating ball slide cylinders များနှင့် နှိုင်းယှဉ်ပါက၊ ၎င်းသည် ပိုမိုမြင့်မားသော တင်းကျပ်မှု၊ သာလွန်သော ထပ်ခါတလဲလဲ နေရာချထားမှု တိကျမှုနှင့် eccentric side loads များကို ခံနိုင်ရည် ပိုအားကောင်းပြီး၊ လေးလံသောဝန်၊ အလွန်တိကျသော စုဝေးမှုနှင့် နေရာချထားခြင်း အလိုအလျောက်လုပ်ဆောင်မှု လုပ်ငန်းစဉ်များကို အပြည့်အဝ ပေးဆောင်သည်။

စီးရီးအမျိုးအစားခွဲခြားခြင်း- HLS VS HLSL

-- HLS Standard အမျိုးအစား- ဆလိုက်တွန်းလှည်း၏ တစ်ဖက်တွင် ဆလင်ဒါကိုယ်ထည်၊ အလုံးစုံ အကျယ်ကို ကျစ်လစ်စွာ တပ်ဆင်ထားသည်။ အကန့်အသတ်ရှိသော တပ်ဆင်နေရာ၊ အလတ်စား-သေးငယ်သော ဝန်အခြေအနေများအတွက် ထင်ရှားသော eccentric offset load မပါဘဲ သင့်လျော်သည်။

-- HLSL Symmetrical အမျိုးအစား- အပြိုင်ဖြတ်ကျော် roller လမ်းညွှန်နှစ်ခုကြားတွင် ဗဟိုပြုထားသော ဆလင်ဒါ၊ တူညီသောတွန်းအားဖြန့်ဖြူးမှု၊ အလွန်အားကောင်းသော ကြံ့ခိုင်မှုနှင့် လေးလံသောဝန်ပမာဏ။ လေးလံသောဝန်၊ eccentric load နှင့် အလွန်မြင့်မားသော တိကျစွာလုပ်ဆောင်နိုင်သော အခြေအနေများအတွက် ပထမဆုံးရွေးချယ်မှု။

Core Technical Specification Table

ကန့်သတ်ချက် အကြောင်းအရာ	သတ်မှတ်ချက်အသေးစိတ်
လမ်းညွှန်မှု ယန္တရား	Cross roller linear guide (လိုင်းအဆက်အသွယ် roller အမျိုးအစား)
လည်ပတ်မှုအမျိုးအစား	အပြန်အလှန်သရုပ်ဆောင်ခြင်း
အရွယ်အစား (မီလီမီတာ)	၆၊ ၈၊ ၁၂၊ ၁၆၊ ၂၀၊ ၂၅
Standard Stroke ရွေးစရာများ (မီလီမီတာ)	10, 20, 30, 40, 50, 75, 100, 125, 150
လည်ပတ်ဖိအားအတိုင်းအတာ	0.15 ~ 0.7 MPa
သက်သေစမ်းသပ်ဖိအား	1.2 MPa
လည်ပတ်အပူချိန်	-20 ℃ ~ 70 ℃ (အတွင်းပိုင်း icing မပါ)
Piston ခရီးသွားအမြန်နှုန်း	50 ~ 500 mm/s
လေဖြတ်ခြင်း သည်းခံခြင်း။	လေဖြတ်ခြင်း ≤100mm: +1.0mm; လေဖြတ်ခြင်း ＞100mm: +1.5mm
Air Port Thread Spec	6/8/12: M5×0.8; ဖေဖေ့ 16/20/25: PT1/8
သံလိုက်ကွင်း	Standard (suffix S) အဖြစ် CMSH / DMSH သံလိုက်ကျူတိုခလုတ်များဖြင့် တွဲဖက်အသုံးပြုနိုင်သည်

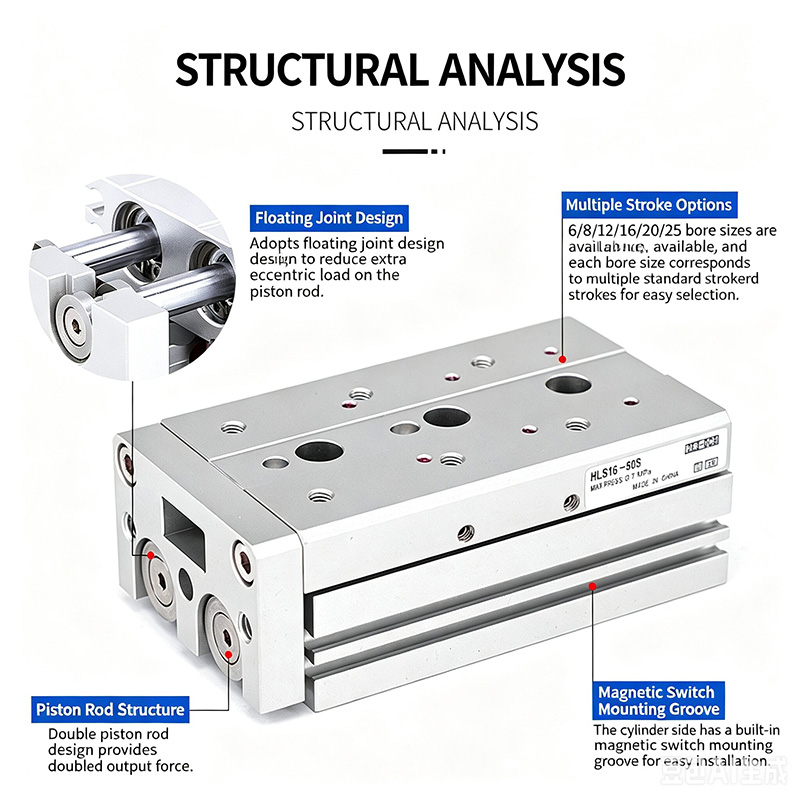

ဖွဲ့စည်းပုံနှင့် Core Performance အားသာချက်များ

1. Cross Roller Linear Guide (Roller Line Contact Design)

-- Line contact bearing structure သည် အလွန်တောင့်တင်းခိုင်မာမှု၊ ပြောင်မြောက်သော ဖြောင့်ဖြောင့်မှုနှင့် လည်ပတ်မှုဆန့်ကျင်တိကျမှု၊ ပြင်းထန်သောသက်ရောက်မှုခံနိုင်ရည်ရှိပြီး လေးလံသောဝန်အောက်တွင် တည်ငြိမ်သောလည်ပတ်မှုကို ပေးပါသည်။ အလွန်နိမ့်သောပွတ်တိုက်မှု၊ အလွန်ချောမွေ့သောရွေ့လျားမှုနှင့် တိုးချဲ့ဝန်ဆောင်မှုစက်ဝန်းတို့ဖြင့် ပေါင်းစပ်ထားသော တစ်ပိုင်းတစ်စ လမ်းညွှန်ရထားတွဲဒီဇိုင်း။

2. Built-In Floating Joint

- ပစ္စတင်တံနှင့် လျှောပလက်ဖောင်းကြားရှိ ပျော့ပျောင်းသော ချိတ်ဆက်မှုသည် နှစ်ဖက်တွန်းအားနှင့် eccentric torque အား ထေမိစေသည်၊၊ ပစ္စတင်တံ၏ ကွဲလွဲမှုနှင့် ဝန်ပို၍ ပျက်စီးမှုကို ရှောင်ရှားသည်။

3. Twin Parallel Piston Rods

-- Double Thrust Output ၊ အလွန်ကောင်းမွန်သော torsion စွမ်းဆောင်ရည်ကို မြှင့်တင်ထားပြီး loaded အခြေအနေအောက်တွင် မြင့်မားသော positioning တိကျမှုကို ထိန်းသိမ်းထားသည်။

4. Multi-Directional Universal Mounting

- 3-direction တပ်ဆင်ရန်အတွက် အောက်ခြေ၊ ရှေ့နှင့် ဘေးမျက်နှာပြင်များတွင် စက်တပ်ထားသော အပေါက်များ၊ လျင်မြန်တိကျသော နေရာချထားမှုများအတွက် အခြေခံပေါ်တွင် တိကျစွာ တပ်ဆင်ထားသော pin hole များကို တိကျစွာရှာဖွေခြင်း။

5. 3-Side Tooling Mount Surfaces

-- ထပ်ခါတလဲလဲနိုင်သော jig positioning တိကျမှုကိုအာမခံရန်အတွက် ဆလိုက်ထိပ်နှင့်အရှေ့ဘက်မျက်နှာစာတွင် အပ်အပေါက်များ တပ်ဆင်ထားသော အပေါက်များကို slider ထိပ်ပေါ်ရှိ ပင်အပေါက်များကို ရှာဖွေခြင်း။

6. Pre-Machined Sensor တပ်ဆင်ခြင်း Grooves

-- လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုနှင့် သံလိုက်ခလုတ်များ၏ အနေအထား ချိန်ညှိမှုအတွက် ဆလင်ဒါဘေးတွင် စံလျှောအပေါက်များ။

7. ကွဲပြားသော Buffer နှင့် Limit Stop ရွေးစရာများ

-- ပြုပြင်ထားသော လေကြားခံ၊ ချိန်ညှိနိုင်သော လေကြားခံ (A/AS/AF)၊ ဟိုက်ဒရောလစ် ရှော့တိုက်စုပ်ခံ ကြားခံ (B/BF) နှင့် ပြင်ပစက်မှုဆိုင်ရာ ကန့်သတ်တားဆီးပိတ်ပင်မှုများ အများအပြားသည် ရွေးချယ်နိုင်သော ပေါင်းစပ်မှုများဖြစ်သည်။

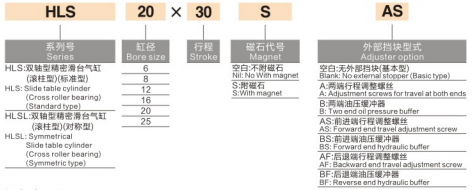

စံနမူနာယူခြင်း စည်းမျဉ်း

1. ဥပမာ မော်ဒယ်- HLS20×30SAS

-- HLS = စံခြမ်းဆလင်ဒါစီးရီး၊ HLSL = အချိုးကျ ဗဟိုပြု၍ တောင့်တင်းသော စီးရီးများ

-- 20 = Cylinder bore အချင်း (mm)

-- 30 = အဆင့်သတ်မှတ်ထားသော လေဖြတ်အရှည် (မီလီမီတာ)

-- S = တပ်ဆင်ထားသော အမြဲတမ်းသံလိုက်လက်စွပ် (စံစက်ရုံဖွဲ့စည်းမှုပုံစံ)

-- A = နှစ်ဖက်စလုံးတွင် ချိန်ညှိနိုင်သော လေကြားခံ

AS = ရှေ့လေဖြတ်ခြင်းအဆုံးတွင်သာ ချိန်ညှိနိုင်သော လေကြားခံ

AF = လေဖြတ်ခြင်းအဆုံးတွင်သာ ချိန်ညှိနိုင်သော လေကြားခံ

-- B = ဟိုက်ဒရောလစ်ဆီ ကြားခံအစွန်းနှစ်ဖက်

BF = ဟိုက်ဒရောလစ်ဆီ ကြားခံသည် ပြန်၍ လေဖြတ်ခြင်းအဆုံးတွင်သာ

သီအိုရီအထွက်အားတွန်းအားဇယား (ယူနစ်: N)

ဖောက် (မီလီမီတာ)	တွန်း/ဆွဲ ထိရောက်သောဧရိယာ (mm²)	0.2MPa	0.4MPa	0.6MPa	0.7MPa
6	Push:42 / Pull:57	၈/၁၁	၁၇/၂၃	၂၅/၃၄	၂၉/၄၀
8	Push:75 / Pull:101	၁၅/၂၀	၃၀/၄၀	၄၅/၆၁	၅၃/၇၁
12	Push:170 / Pull:226	၃၄/၄၅	၆၈/၉၀	၁၀၂/၁၃၆	၁၁၉/၁၅၈
16	Push:302 / Pull:402	၆၀/၈၀	၁၂၁/၁၆၁	၁၈၁/၂၄၁	၂၁၁/၂၈၁
20	Push:491 / Pull:628	၉၈/၁၂၆	၁၉၆/၂၅၁	၂၉၅/၃၇၇	၃၄၄/၄၄၀
25	Push:767 / Pull:982	၁၅၃/၁၉၆	၃၀၇/၃၉၃	၄၆၀/၅၈၉	၅၃၇/၆၈၇

ရွေးချယ်မှု လမ်းညွှန်ချက်များ နှင့် ပုံမှန် အပလီကေးရှင်း အခြေအနေများ

1. ရွေးချယ်မှု အကြံပြုချက်များ

-- HLS Standard Model- ကျစ်လစ်သော တပ်ဆင်နေရာ၊ အလယ်အလတ်-သေးငယ်သောဝန်၊ ထင်ရှားသော eccentric offset load မရှိပါ။

-- HLSL Symmetrical Model- လေးလံသောဝန်၊ eccentric ဘေးထွက်ဝန်အတွက် ဦးစားပေးရွေးချယ်မှု၊ အလွန်မာကျောမှုနှင့် အလွန်တိကျသောအနေအထားသတ်မှတ်မှုလိုအပ်ချက်များ

2. ရိုးရိုးစက်မှုလုပ်ငန်းသုံးများ

-- တိကျစွာ တပ်ဆင်ခြင်း၊ အလိုအလျောက် နေရာချထားခြင်း၊ နယူးမီးယား ကွပ်ခြင်းနှင့် အလုပ်ပစ္စည်း လွှဲပြောင်းခြင်း စခန်းများ

-- Semiconductor နှင့် အီလက်ထရွန်းနစ် အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများ

-- တိကျသောစမ်းသပ်စစ်ဆေးရေးကိရိယာများ၊ ဆေးဘက်ဆိုင်ရာအလိုအလျောက်စနစ်သုံးကိရိယာများ၊ စက်ကိရိယာတပ်ဆင်မှုယန္တရားများ

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH HLS/HLSL လက်ဝါးကပ်တိုင် roller twin-shaft slide cylinder သည် တင်းကျပ်သော high-rigidity line-contact cross roller guide ကို dual standard/symmetrical variants ဖြင့် လက်ခံထားပြီး၊ optional air/hydraulic buffer နှင့် anti-eccentric floating joint design၊ premium heavy-duty ultra-precision linear actuator ကို အသုံးပြုထားသည်။
