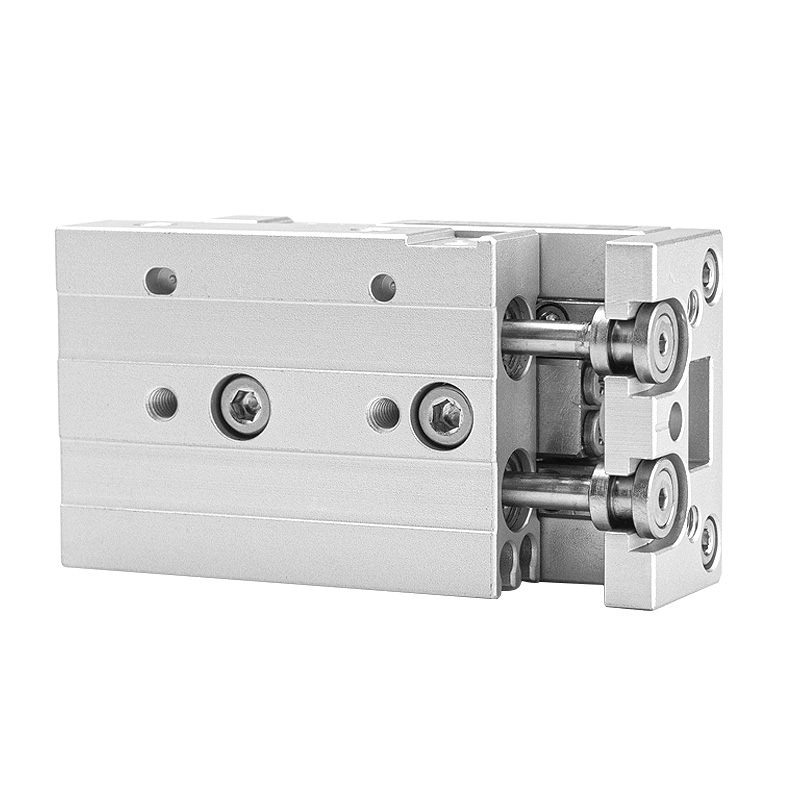

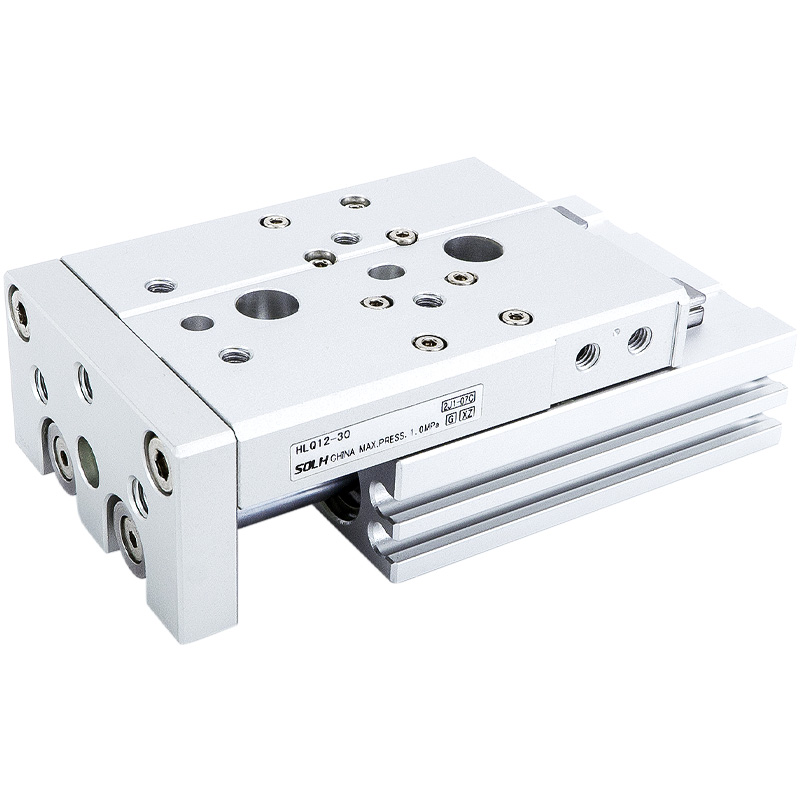

SOLH HLQ / HLQL twin-shaft တိကျသောဆလိုက်ဆလင်ဒါသည် ပြန်လည်လည်ပတ်နေသောဘောလုံးကို မျဉ်းသားလမ်းညွှန် core ဖွဲ့စည်းပုံကိုလက်ခံရရှိပြီး အလိုအလျောက်ကိရိယာများအတွက် တိကျသော၊ တောင့်တင်းမြင့်သော ချောမွေ့သော linear reciprocating motion ကို ပေးဆောင်သည်။ အမျိုးအစားနှစ်ခုသည် အလင်း-အလတ်စားနှင့် လေးလံသော eccentric load လုပ်ငန်းခွင်အခြေအနေများကို အသီးသီး ဖုံးလွှမ်းထားသည်။
-- HLQ Standard အမျိုးအစား- ဆလင်ဒါကိုယ်ထည်သည် ဆလိုက်ယူနစ်၏ ဘေးတွင် စီထားသော၊ အလုံးစုံ အကျယ်ကို ကျစ်လစ်သည်။
-- HLQL Symmetrical အမျိုးအစား- အလယ်ဗဟိုဆလင်ဒါ + နှစ်ထပ် အချိုးကျ လမ်းညွှန်သံလမ်းများ၊ အလွန်မြင့်မားသော တောင့်တင်းမှုနှင့် ခုခံနိုင်စွမ်း
-- လမ်းညွှန်ဖွဲ့စည်းပုံ- ဘောလုံးကို မျဉ်းကြောင်းအတိုင်း ပြန်လည်လည်ပတ်ခြင်း လမ်းညွှန်။ bore 6/8 အတွက် single ရထား၊ bore အတွက် dual parallel သံလမ်း ≥12
-- လည်ပတ်မှုမုဒ်- နှစ်ချက် အပြန်အလှန် လှုပ်ရှားမှု
-- အသုံးချနိုင်သော အလတ်စား- စစ်ထုတ်မှုတိကျမှု ≥40μm ဖြင့် ဖိသိပ်ထားသော လေ
|
ကန့်သတ်ချက် အကြောင်းအရာ |
သတ်မှတ်ချက်အသေးစိတ် |
| အရွယ်အစား (မီလီမီတာ) |
၆၊ ၈၊ ၁၂၊ ၁၆၊ ၂၀၊ ၂၅ |
| Standard Stroke Range (mm) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| လည်ပတ်မှုဖိအား |
0.15 ~ 0.7 MPa |
| သက်သေစမ်းသပ်ဖိအား |
1.2 MPa |
| လည်ပတ်အပူချိန် |
-20 ℃ ~ 70 ℃ |
| Piston Speed Range |
50 ~ 500 mm/s |
| လေဖြတ်ခြင်း သည်းခံခြင်း။ |
လေဖြတ်ခြင်း ≤100mm: +1.0mm; လေဖြတ်ခြင်း > 100mm: +1.5mm |
| Air Port Thread |
6/8/12: M5×0.8; ဖေဖေ့ 16/20/25: PT1/8 |
| သံလိုက်ကွင်း |
စံ (နောက်ဆက် S) အဖြစ် CMSH / DMSH သံလိုက်အာရုံခံကိရိယာများဖြင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ |
1. Dual Precision Recirculating Ball Guide Rails
- ပွတ်တိုက်မှုနည်းခြင်း၊ အလွန်ချောမွေ့သော လှုပ်ရှားမှု၊ ထူးထူးခြားခြား ဖြောင့်ဖြောင့်မှုနှင့် ထပ်ခါထပ်ခါ နေရာချထားမှု တိကျမှု။ တာရှည်ဝန်ဆောင်မှုသက်တမ်းအတွက် သံချေးမတက်အောင် ပေါင်းစပ်ထားသော ဖုန်မှုန့်အလွှာ။
2. Built-In Floating Joint
- ပစ္စတင်နှင့်လျှောတင်ရထားကြားရှိ Elastic floating ချိတ်ဆက်မှုသည် ဘေးတိုက်တွန်းအားနှင့် eccentric torque အား ထေမိစေပြီး ပစ္စတင်တံပုံပျက်ခြင်းနှင့် ဝန်ပို၍ပျက်စီးခြင်းတို့ကို ကာကွယ်ပေးသည်။
3. Twin Parallel Piston Rod ဒီဇိုင်း
-- နှစ်ဆထွက်ရှိမှု တွန်းအား၊ အားကောင်းသော တွန်းအားဆန့်ကျင်သည့် စွမ်းဆောင်ရည်၊ ဝန်အောက်တွင် ဆလိုက်ပလပ်ဖောင်း၏ သုညလှည့်ခြင်း။
4. Multi-Directional Mounting Layout
- 3 လမ်း တပ်ဆင်မှုအတွက် အောက်ခြေ၊ ရှေ့နှင့် ဘေးမျက်နှာပြင်များပေါ်တွင် တပ်ဆင်ထားသော အပေါက်များ၊ လျင်မြန်သောတိကျသော fixture တပ်ဆင်ခြင်းအတွက် အခြေခံပေါ်တွင် pin hole များကို တိကျစွာရှာဖွေခြင်း။
5. 3-Side Jig Mounting Surfaces
- ဆလိုက်အပေါ်ပိုင်းနှင့် ရှေ့မျက်နှာစာများတွင် ကိရိယာတန်ဆာပလာများအတွက် ခြစ်ထားသော အပေါက်များ၊ fixture ထပ်တလဲလဲနေရာချထားခြင်းတိကျမှုကိုအာမခံရန်အတွက် slider ထိပ်တွင် pin ပေါက်များကိုနေရာချထားခြင်း။
6. Pre-Machined Sensor Grooves
-- အမြန်တပ်ဆင်ခြင်းနှင့် သံလိုက်ကျူခလုတ်များ၏ ချိန်ညှိနိုင်သော အနေအထားအတွက် ဆလင်ဒါဘေးရှိ စံလျှောအပေါက်များ။
7. ကွဲပြားသော Buffer နှင့် Block ပေါင်းစပ်မှုများကို ရပ်ပါ။
-- ရွေးချယ်နိုင်သော ပုံသေ လေဘာခံ၊ ချိန်ညှိနိုင်သော လေကြားခံ (A/AS/AF)၊ ဟိုက်ဒရောလစ် ရှော့ခ်စုပ်ခံ ကြားခံ (B/BF); များစွာသောပြင်ပကန့်သတ်တားဆီးပိတ်ပင်တားဆီးမှုဆက်စပ်ပစ္စည်းများရရှိနိုင်။

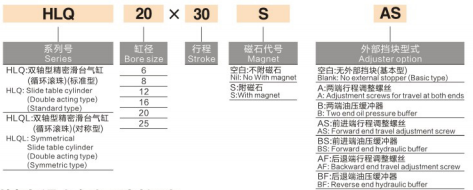

1. ဥပမာ မော်ဒယ်- HLQ20×30SAS
-- HLQ = ပုံမှန် ရိုးတံနှစ်ခုတွဲ၊ HLQL = အချိုးကျ တောင့်တင်းသော အမွှာရထားတွဲများ
-- 20 = Cylinder bore အချင်း (mm)
-- 30 = အဆင့်သတ်မှတ်ထားသော လေဖြတ်အရှည် (မီလီမီတာ)
-- S = တပ်ဆင်ပြီး အမြဲတမ်း သံလိုက်လက်စွပ် (မဖြစ်မနေ စံပုံစံဖွဲ့စည်းမှု)
-- A = ချိန်ညှိနိုင်သော လေကြားခံ နှစ်ချက်
AS = Front stroke တစ်ခုတည်း ချိန်ညှိနိုင်သော လေကြားခံ
AF = Return stroke တစ်ခုတည်း ချိန်ညှိနိုင်သော လေကြားခံ
-- B = နှစ်ချက်စွန်း ဟိုက်ဒရောလစ်ဆီ ကြားခံ
BF = Return stroke single ဟိုက်ဒရောလစ်ဆီ ကြားခံ
| ဖောက် (မီလီမီတာ) |
ထိရောက်သော ပစ္စတင်ဧရိယာ (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. မော်ဒယ်ရွေးချယ်မှု Logic
-- HLQ Standard အမျိုးအစား- ကျစ်လစ်သော တပ်ဆင်နေရာ၊ အလယ်အလတ်-သေးငယ်သော ဝန်၊ အနည်းငယ် သို့မဟုတ် eccentric side load
-- HLQL Symmetrical အမျိုးအစား- လေးလံသောဝန်၊ သိသာထင်ရှားသော eccentric offset load၊ မြင့်မားသော တောင့်တင်းမှုနှင့် အလွန်မြင့်မားသော နေရာချထားမှု တိကျမှု လိုအပ်ချက်များ
2. ရိုးရိုးအပလီကေးရှင်းများ
တိကျသောနေရာချထားခြင်း၊ အလိုအလျောက် workpiece လွှဲပြောင်းခြင်း၊ pneumatic clamping stations; 3C အီလက်ထရွန်နစ်ပစ္စည်း၊ တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်မှုလိုင်းများ၊ အလိုအလျောက်တပ်ဆင်ကိရိယာများနှင့် တိကျစွာစမ်းသပ်ခြင်းတူရိယာများတွင် တွင်ကျယ်စွာအသုံးပြုသည်။
SOLH HLQ / HLQL twin-shaft recirculating ball slide cylinder သည် စံကျစ်လျစ်ပြီး အချိုးကျသော ခိုင်မာအားကောင်းသော နှစ်မျိုးကွဲများကို ပေးဆောင်ထားပြီး၊ ရွေးချယ်နိုင်သော လေ/ဟိုက်ဒရောလစ်ကြားခံ၊ ဆန့်ကျင်ဘက်အမြွှာတံနှင့် မျောနေသော အဆစ်ဒီဇိုင်း၊ အလယ်အလတ်နှင့် လေးလံသောဝန်ကို အလိုအလျောက် အနေအထားပြောင်းခြင်းနှင့် အလိုအလျောက်ထိန်းညှိပေးသည့် စက်ကိရိယာများအတွက် universal high-precision linear actuator ကို ပေးပါသည်။
