2W စီးရီး 2/2 Way Fluid Solenoid Valve (တိုက်ရိုက်လုပ်ဆောင်ခြင်း + လေယာဉ်မှူးလုပ်ဆောင်သည်)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH 2W စီးရီးသည် universal industrial 2/2-way normally closed fluid shut-off solenoid valve ဖြစ်ပြီး၊ structural line နှစ်ခု- direct-acting 2W (030/050 small series) နှင့် pilot-operated 2W (150~500 large bore series)။ ၎င်းသည် ရေသန့်၊ ဖိသိပ်ထားသော လေ၊ ချောဆီ၊ အအေးဖြတ်သည့် အရည်နှင့် အဆိပ်နည်းသော အရည်ပိုက်လိုင်းများအတွက် အလိုအလျောက် အဖွင့်/အပိတ် ထိန်းချုပ်မှုကို လုပ်ဆောင်သည်။

       * အလွှာပေါင်းများစွာ သံချေးတက်ခြင်း တံဆိပ်ခတ်ခြင်းနှင့်အတူ ကြေးဝါအဆို့ရှင်ကိုယ်ထည်၊ အကွာအဝေးအပြည့်ရွေးချယ်မှုအတွက် သုည-ဖိအားစတင်မှုတိုက်ရိုက်အမျိုးအစားနှင့် high-flow ရှေ့ပြေးအမျိုးအစား၏ ရွေးချယ်စရာနှစ်ခု

       * ကမ္ဘာလုံးဆိုင်ရာ တင်ပို့မှုအတွက် PT/G/NPT multi-thread နှင့် လိုက်ဖက်သော စံသတ်မှတ်ထားသော အတိုင်းအတာနှင့် thread specs များ

       * အပူချိန်နိမ့် ခံနိုင်ရည်ရှိသော ကွိုင်သည် တည်ငြိမ်ရေရှည် စဉ်ဆက်မပြတ် စွမ်းအင်ကို ထောက်ပံ့ပေးသည်။

     ရေသန့်စင်စက်များ၊ စက်ကိရိယာအအေးခံဆားကစ်များ၊ မှုတ်ဆေးလိုင်းများ၊ လေကွန်ပရက်ဆာ ပိုက်လိုင်းများနှင့် စက်မှုလုပ်ငန်းသုံး အရည်အပြည့်ရှိသော အလိုအလျောက်စနစ်များဖြင့် ကျယ်ကျယ်ပြန့်ပြန့် လိုက်ဖက်ပါသည်။

ကုန်ပစ္စည်းလိုင်းနှစ်ခု အမျိုးအစား အပြည့်အစုံ- တိုက်ရိုက်-သရုပ်ဆောင် NC VS လေယာဉ်မှူး လည်ပတ်သည့် NC

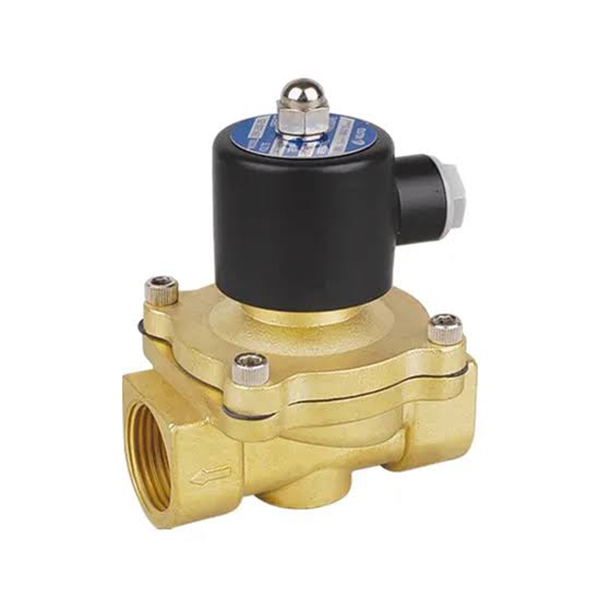

  ၁။ 2W တိုက်ရိုက်သရုပ်ဆောင်ခြင်း ပုံမှန်ပိတ်သည် (မော်ဒယ် ဥပမာ- 2W-L030-08)

     --Princi အလုပ်လုပ်သည်။ple:လျှပ်စစ်သံလိုက်ကွိုင်သည် ပင်မအဆို့ရှင်ထိုင်ခုံကို အဖွင့်/အပိတ်ပြုလုပ်ရန် အတွင်းပိုင်း ပင်စည်ကို တိုက်ရိုက်မောင်းနှင်ပြီး 0MPa သုညအလယ်အလတ်ဖိအားအောက်တွင် အပြည့်အ၀ဖွင့်နိုင်စေပါသည်။

        * ပါဝါပိတ်ခြင်း- ပိုက်လိုင်းမှအရည်များကို အပြည့်အဝဖြတ်တောက်ရန် Spring သည် အလုံပိတ် gasket ကို ဖိသိပ်ထားသည်။

        * ပါဝါဖွင့်ပါ- လျှပ်စစ်သံလိုက်တွန်းအားသည် လမ်းကြောင်းနှစ်သွယ်ရှိသော အရည်လည်ပတ်မှုကို သိရှိနိုင်ရန် spool ကို မြှင့်တင်ပေးသည်။

           အရန်လေယာဉ်မှူးအခန်းမရှိပါ၊ မီလီစက္ကန့်မြန်ဆန်သောတုံ့ပြန်မှုအမြန်နှုန်းဖြင့် အလွန်ရိုးရှင်းသောဖွဲ့စည်းမှု။

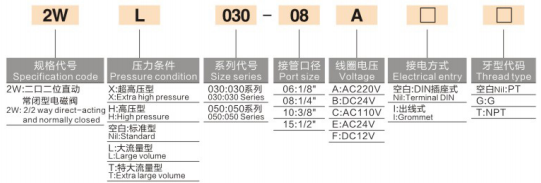

    -- Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

     2W - Pressure/Flow Suffix - Size Series - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        * 2W- တိုက်ရိုက်-သရုပ်ဆောင်ခြင်း 2/2-လမ်း ပုံမှန်အားဖြင့် ပိတ်ထားသော ဆိုလီနွိုက်အဆို့ရှင်

        *  Pressure & flow suffix- Blank=Standard/L=Large Flow/T=Extra Large Flow/H=High Pressure/X=Extra High Pressure

        *   အရွယ်အစားစီးရီး- 030 (အသေးစား), 050 (အလတ်စားအသေး)

        *  ဆိပ်ကမ်းကုဒ်- 06=G1/8၊ 08=G1/4၊ 10=G3/8၊ 15=G1/2

        *  ဗို့အားကုဒ်- A=AC220V၊ B=DC24V၊ C=AC110V၊ E=AC24V၊ F=DC12V

        *  ဝါယာကြိုးမုဒ်- ဗလာ= DIN ပလပ်ပေါက် (ထိန်းချုပ်မှုအဖွဲ့အတွက် စံသတ်မှတ်ချက်)၊ I= ရေစိုခံ ဝါယာကြိုးခဲ (အပြင်ဘက်စိုစွတ်သော ကိရိယာများ)

        *  Thread standard- Blank=PT British taper thread၊ G=G parallel thread၊ T=NPT American thread

   --  အဓိက အားသာချက်များ

       *   Zero differential pressure startup၊ အနိမ့်ဆုံး လည်ပတ်ဖိအား ကန့်သတ်ချက်မရှိ၊ လေဟာနယ်အောက်တွင် တည်ငြိမ်သော အဖွင့်အပိတ်၊ micro-pressure နှင့် micro-flow water circuits

        *   အလွန်ကျစ်ကျစ်လစ်လစ် ကိုယ်ထည်၊ ကျဉ်းမြောင်းသော စက်ပစ္စည်း ကက်ဘိနက် အပြင်အဆင်အတွက် ထင်သလို တပ်ဆင်ခြင်း ထောင့်

        *   မီလီစက္ကန့်အတွင်း အမြန်အဖွင့်တုံ့ပြန်မှု၊

        * စားသုံးနိုင်သော ကုန်ကျစရိတ်နည်းသော သေးငယ်သော အဆို့ရှင်ကိုယ်ထည်၊ တစ်ခုတည်းသော အချက်အချာထိန်းချုပ်မှုအတွက် ချွေတာသော ပထမဆုံးရွေးချယ်မှု

     --  လျှောက်လွှာအခြေအနေများ

      အသေးစား CNC စက်ကိရိယာများအတွက် အအေးခံဆီထိုးဆေး၊ အသေးစားဖြန်းဆေး သန့်ရှင်းရေးစက်များ၊ 3C အလိုအလျောက်စနစ်သုံး ပစ္စည်းများအတွက် မိုက်ခရိုလေ/ရေ ထိန်းချုပ်မှု၊ လေကွန်ပရက်ဆာများ၏ သေးငယ်သော ခလုတ်များ၊ ဓာတ်ခွဲခန်းသုံး မိုက်ခရိုအရည်အဖွင့်/အပိတ် ထိန်းချုပ်မှု။

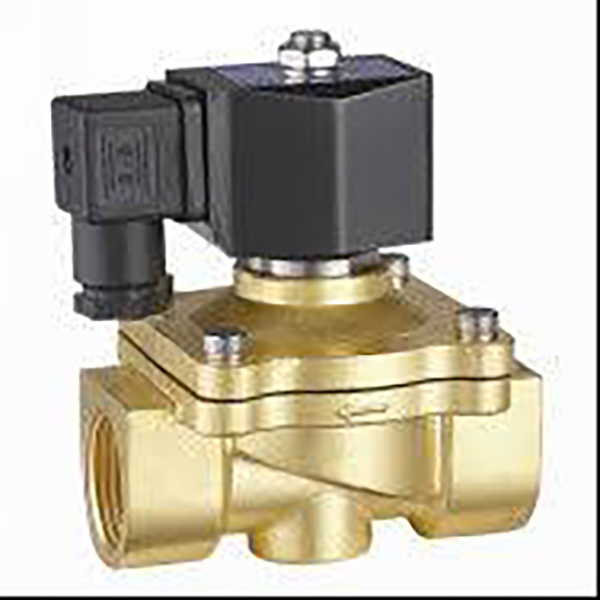

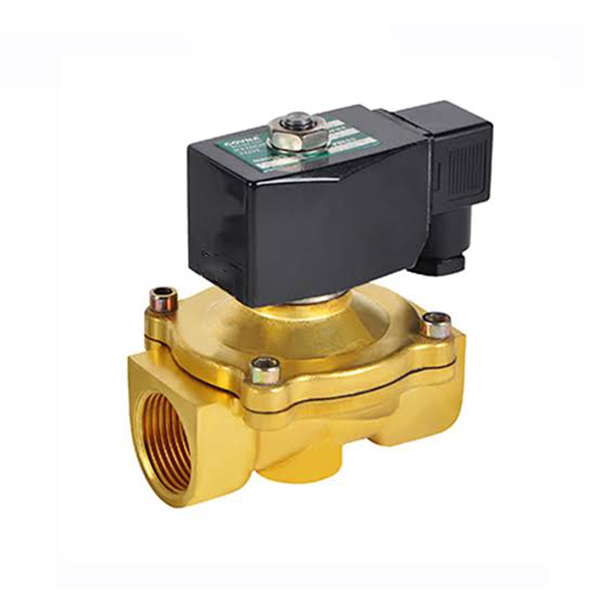

  2. 2W Pilot-Operated သာမာန်ပိတ်သည် (မော်ဒယ် ဥပမာ- 2W250-25)

     -- အလုပ်အခြေခံမူ-Built-in pilot bleed orifice သည် ကြီးမားသော bore main spool ကို ရုတ်သိမ်းရန် ပိုက်လိုင်းအလတ်စား ဖိအားကို အားကိုးပြီး၊ ကွိုင်သည် သေးငယ်သော pilot hole ကိုသာ ပါဝါသုံးစွဲမှုနည်းပြီး အပူထုတ်လုပ်မှုနည်းသော သေးငယ်သော pilot hole ကိုသာ ထိန်းချုပ်ပါသည်။ အနိမ့်ဆုံး startup differential pressure 0.05MPa၊ valve သည် အလယ်အလတ်ဖိအားမရှိဘဲ အပြည့်အဝ မပွင့်နိုင်ပါ။

        * ပါဝါပိတ်ခြင်း- လေယာဉ်မှူးအပေါက်ကို အလုံပိတ်ထားပြီး၊ အတွင်းခန်းတွင်းဖိအားသည် ပိုက်လိုင်းကိုပိတ်ရန် တံဆိပ်တုံးကိုဖိထားသည်။

        * ပါဝါဖွင့်ခြင်း- လေယာဉ်မှူးခန်းအတွင်း ဖိအားသွေးထွက်ခြင်း၊ ထုထည်မြင့်သော အရည်စီးဆင်းမှုအတွက် ပင်မအဆို့ရှင်ကို ဖွင့်ထားသော လေယာဉ်မှူးခန်း ဖိအားသွေးထွက်များ၊ အမြင့်ဆုံး Φ50 (G2 လက်မအထိ)

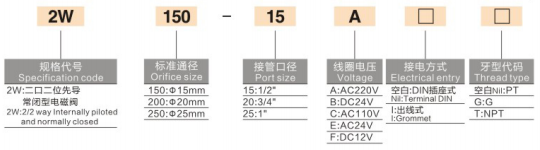

    --Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

        2W - Orifice Size - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        *  2W- ရှေ့ပြေးလုပ်ဆောင်သည့် 2/2-လမ်း ပုံမှန်အားဖြင့် ပိတ်ထားသော ဆိုလီနွိုက်အဆို့ရှင်

        *  ပုံမှန် orifice အရွယ်အစား- 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  ဆိပ်ကမ်းကုဒ်- 15=G1/2၊ 20=G3/4၊ 25=G1၊ 32=G1¼၊ 40=G1½၊ 50=G2

        *  ဗို့အား၊ ဝိုင်ယာကြိုးများနှင့် ချည်ကုဒ်များသည် တိုက်ရိုက်သရုပ်ဆောင်သည့် စီးရီးများ၊ တွဲဖက်အသုံးပြုနိုင်သော ကွိုင်အပိုပစ္စည်းများနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်

  3. အဓိက အားသာချက်များ

     - မြင့်မားသောအလတ်စားစီးဆင်းမှု၊ အလွန်နိမ့်သောပိုက်လိုင်းဖိအားဆုံးရှုံးမှုအတွက် အပိုကြီးမားသော ဖြောင့်-ဖောက်ထွင်းပေါက်၊၊ လိုင်းတစ်ခုလုံး ဗဟိုချုပ်ကိုင်ထားသော ရေ/လေ ထောက်ပံ့ရေးပင်မများအတွက် စံပြ

     -- ပါဝါနည်းသော ကွိုင်သည် ကြီးမားသော bore valve body ကို မောင်းနှင်ပြီး၊ 24 နာရီဆက်တိုက် လည်ပတ်မှုအောက်တွင် အပူချိန်နိမ့်ခြင်း၊ လောင်ကျွမ်းမှု ဆန့်ကျင်ခြင်း စွမ်းဆောင်ရည်

     -- ကျယ်ပြန့်သော စီးဆင်းမှုလမ်းကြောင်းသည် ပိတ်ဆို့ရန်မလွယ်ကူပါ၊ သေးငယ်သော အညစ်အကြေးများဖြင့် လည်ပတ်နေသော စက်မှုအအေးရေကို ထောက်ပံ့ပေးသည်။

     -- Single pilot valve သည် သေးငယ်သော တိုက်ရိုက်အဆို့ရှင်များစွာကို အစားထိုးနိုင်ပြီး ပင်မပိုက်လိုင်းပုံစံကို ရိုးရှင်းစေပြီး ဝယ်ယူမှုကုန်ကျစရိတ်ကို လျှော့ချနိုင်သည်။

  ၄။လျှောက်လွှာအခြေအနေများ

     ကြီးမားသောစည်းဝေးပွဲလိုင်းဖြန်းခြင်းသန့်ရှင်းရေးကိရိယာများအတွက် ပင်မရေဆာပတ်လမ်းထိန်းချုပ်မှု၊ လေကွန်ပရက်ဆာအပြည့်စက်ယိုစီးမှုနှင့် ပင်မလေပိုက်လိုင်းပိတ်မှု၊ လည်ပတ်နေသောအအေးပေးစနစ် ကြီးမားသောစီးဆင်းမှုခေါင်းစီးပိုက်များ၊ ရေသန့်စင်စက်၊ အစားအစာထုပ်ပိုးခြင်းနှင့် ဓာတုဗေဒပစ္စည်းများအတွက် အထွေထွေအရည်မာစတာခလုတ်။

Universal Shared Core အင်္ဂါရပ်များ (တိုက်ရိုက် + လေယာဉ်မှူး လုပ်ဆောင်ထားသည်)

  ၁။ယူနီဖောင်း NC သည် ပုံမှန်ပိတ်သည့်လုပ်ဆောင်ချက် (စက်ရုံမူရင်း)

     ပိုမိုမြင့်မားသောစနစ်ဘေးကင်းမှုကိုကာကွယ်ရန်အတွက် စက်ပိတ်နေစဉ်အတွင်း ရေ/လေယိုစိမ့်ခြင်းကို ထိရောက်စွာကာကွယ်ပေးသည့် ဓာတ်အားဖြတ်သည့်အခါ အလိုအလျောက်ပိတ်ပါ။

  2. Dual Optional Seal Materials

     -- Standard NBR နိုက်ထရစ်ရော်ဘာ- ရေသန့်၊ ဖိသိပ်ထားသော လေနှင့် ချောဆီ အထွေထွေ လုပ်ငန်းခွင်အခြေအနေများအတွက် Universal

     -- ရွေးချယ်နိုင်သော EPDM ethylene propylene- အပူဒဏ်ခံနိုင်ရည်ရှိသော၊ အားနည်းသောအက်ဆစ်နှင့် အယ်လကာလီခံနိုင်ရည်ရှိသော၊ ရေနွေး၊ အစားအစာအဆင့် သန့်ရှင်းသောအရည်နှင့် အချဉ်ရည်အတွက် ရည်စူးထားသော ပစ္စည်း

  3. Multi-spec Universal Compatible Coils

     AC & DC ဗို့အားလွှမ်းခြုံမှု အပြည့်၊ ပါဝါနည်းသော လျှပ်ကာကွိုင်သည် ရေရှည် စဉ်ဆက်မပြတ် စွမ်းအင်ကို ပံ့ပိုးပေးသည်။ ဝိုင်ယာကြိုးနှစ်ချောင်း (DIN ပလပ်ပေါက် / ရေစိုခံဝါယာကြိုး ခဲ) ကို အိမ်တွင်း ကက်ဘိနက် နှင့် ပြင်ပ စက်ပစ္စည်း ဝိုင်ယာကြိုးများ တွင် လိုက်လျောညီထွေစွာ အသုံးပြုနိုင်သည် ။

  ၄။Multi International Export Thread Standards

     အပ်ချည်ရွေးချယ်စရာသုံးခု- PT British taper၊ G အပြိုင် BSPP၊ NPT အမေရိကန်ချည်၊ ပြည်တွင်း အလိုအလျောက် စက်ကိရိယာများနှင့် ကိုက်ညီသော ပြည်ပထုတ်လုပ်မှုလိုင်း တင်ပို့မှု တောင်းဆိုချက်များ။

  5. ဆွဲငင်အားမရှိသော Universal Mounting

     Valve ကိုယ်ထည်ကို အဖွင့်/အပိတ် စွမ်းဆောင်ရည် မထိခိုက်စေဘဲ ဒေါင်လိုက်၊ အလျားလိုက် သို့မဟုတ် ပြောင်းပြန် တပ်ဆင်နိုင်ပြီး၊ ကျစ်လစ်သိပ်သည်းသော ကက်ဘိနက်အပြင်အဆင်အတွက် အကောင်းဆုံးဖြစ်သည်။

  6. Full Pressure Grade စိတ်ကြိုက်ပြုလုပ်ခြင်း။

     တိုက်ရိုက်စီးရီးသည် စံ / မြင့်မားသောဖိအား / အပိုမြင့်မားသောဖိအား / ကြီးမားသောစီးဆင်းမှုစိတ်ကြိုက်ဗားရှင်းများကိုပံ့ပိုးသည်; ရှေ့ပြေးစီးရီးများသည် သမားရိုးကျ စက်မှုလုပ်ငန်းသုံး အရည်ဖိအားအကွာအဝေး 0.05~1.0MPa နှင့် လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်သည်။

စုစည်းထားသော အထွေထွေနည်းပညာသတ်မှတ်ချက်ဇယား

Direct VS Pilot Operated Full Selection Comparison Table

အပိုင်းခွဲထားသော ပုံမှန်အပလီကေးရှင်းအခြေအနေများ

  1. 2W Direct-Acting NC အသုံးချနိုင်သော အကွက်များ

     -- သေးငယ်သော CNC စက်ကိရိယာများအတွက် အအေးခံဆီထိုးခြင်းနှင့် မိုက်ခရိုစပန့်၊ ရိုးရှင်းသော ဘူတာရုံ micro fluid ထိန်းချုပ်မှု

     -- 3C အလိုအလျောက်စက်ကိရိယာအတွက် ဖုန်စုပ်စက်အရန်ရေပေးဝေမှုနှင့် အဆုတ်ရောင်ကိုင်းငယ် အဖွင့်/အပိတ်

     -- သေးငယ်သော ultrasonic သန့်ရှင်းရေးကိရိယာများ၊ ဓာတ်ခွဲခန်း မိုက်ခရိုအရည်ထိန်းချုပ်မှု ကွင်းများ

     -- သေးငယ်သော ကိရိယာများအတွက် စက်ပစ္စည်း ပြုပြင်ထိန်းသိမ်းရေးဌာနခွဲ၊ အမှတ်တစ်ခုတည်း ရေ/ဓာတ်ငွေ့ ခလုတ်

  2. 2W Pilot-Operated NC အသုံးချနိုင်သော အကွက်များ

     -- အဲယားကွန်ပရက်ဆာ အပြည့် စက်ယိုစီးမှု၊ အလုပ်ရုံ ပင်မလေပိုက်လိုင်း ဖြတ်တောက်မှု အဆို့ရှင်

     -- ကြီးမားသောစုဝေးမှုလိုင်းဖြန်းဆေးသန့်ရှင်းရေးကိရိယာများအတွက် Master water circuit control

     -- ရေသန့်စင်မှု လည်ပတ်မှုစနစ်၊ စက်မှုအအေးပေးသည့် ခေါင်းစီးပိုက်ကြီးများ

     -- အစားအစာထုပ်ပိုးခြင်းနှင့် ဓာတုဗေဒပစ္စည်းများ အပြည့်အစုံအတွက် ကြီးမားသောအရည်မာစတာခလုတ်

အဓိကရွေးချယ်မှု တရားစီရင်ခြင်းဆိုင်ရာ စည်းမျဉ်းများ

     -- ပိုက်လိုင်းရေ/လေဖိအား 0.05MPa အောက်၊ ပြတ်တောက်နေသော မိုက်ခရိုလတ်ကြားခံ၊ ဖုန်စုပ်ပတ်လမ်း → 2W တိုက်ရိုက်-သရုပ်ဆောင်မှု အမျိုးအစားကို ရွေးချယ်ရမည်

     -- ပိုက်အရွယ်အစား ≥G1/2၊ လိုင်းပင်မပိုက်တစ်ခုလုံး စီးဆင်းမှုမြင့်မားသော ထုတ်လွှင့်မှု၊ ရေရှည်တည်ငြိမ်သော ဖိအားပိုက်လိုင်း → 2W ရှေ့ပြေးလုပ်ဆောင်သည့် အမျိုးအစားကို ရွေးချယ်ပါ။

     -- ရေနွေး၊ သန့်စင်သောရေ၊ အားနည်းသော အက်ဆစ်အရည် အလုပ်အခြေအနေများ- အော်ဒါမှာယူသောအခါတွင် EPDM အစားအစာအဆင့်တံဆိပ်ကို သတ်မှတ်ပါ။

     -- စက်ထိန်းချုပ်ခန်းအတွင်းတွင် ဗဟိုချုပ်ကိုင်ထားသော ဝါယာကြိုးများ- DIN socket ဝါယာကြိုးအမျိုးအစားကို ဦးစားပေးပါ။ ပြင်ပဖြန်းဆေးနှင့် စိုစွတ်သောပစ္စည်းကိရိယာများ ကျွန်ုပ်သည် ရေစိုခံဝါယာကြိုး အမျိုးအစားကို ရွေးချယ်ပါ။

     -- ဖိအားမြင့်ရေဆားကစ်နှင့် စီးဆင်းမှုမြင့်သောဘူတာများသည် H/L/T ၏ နောက်ဆက်တွဲဖြင့် စိတ်ကြိုက် valve ကောင်များကို ရွေးချယ်နိုင်သည်။

ကိုက်ညီသော ပြီးပြည့်စုံသော Pneumatic & Fluid Circuit Solutions

  1. Small Cooling Branch Circuit ၊

     AFC လေတပ်ဝန်ဆောင်မှုယူနစ် → 3V စီးရီး 3/2 ဆိုလီနွိုက်အဆို့ရှင် → PU ပလပ်စတစ်ပြွန် → 2W တိုက်ရိုက်လုပ်ဆောင်သည့် အဆို့ရှင် (အအေးခံရေပတ်လမ်း အဖွင့်/အပိတ် ထိန်းချုပ်မှု)

  2. စက်၏ Main Water Header Circuit ကို အပြီးသတ်ပါ။

     ရေတိုင်ကီ/လေကြောင်းကွန်ပရက်ဆာ ပင်မပိုက် → 2W ရှေ့ပြေးအဆို့ရှင်ကြီး → ဘူတာရုံတစ်ခုစီသို့ မှုတ်ပိုက်လိုင်းသို့ ဌာနခွဲပေးပို့ခြင်း

  3. Explosion-Proof Fluid အလုပ်ရုံပတ်လမ်း

     ပေါက်ကွဲဒဏ်ခံနိုင်သော လေရင်းမြစ် ကုသမှုယူနစ် → 2W စိတ်ကြိုက် ပေါက်ကွဲဒဏ်ခံ ကွိုင်ပါရှိသော၊ ပေါက်ကွဲဒဏ်ခံနိုင်သော အလိုအလျောက် ထိန်းချုပ်ရေးပိုက်လိုင်းများနှင့် ကိုက်ညီသည်

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH 2W စီးရီးကြေးဝါ 2/2-way ပုံမှန်အားဖြင့် ပိတ်ထားသော အရည် solenoid valve သည် zero-pressure startup သေးငယ်သော တိုက်ရိုက်-သရုပ်ဆောင်မူကွဲနှင့် ပါဝါနိမ့်သော high-flow ကြီးမားသော pilot-operated variant, optional NBR/EPDM food-grade seal၊ multi-thread နှင့် multi-voltage compatibility ကို ပေးစွမ်းသည်၊ အလိုအလျောက် ရေဖြန်းပေးခြင်း၊ လေဖြန်းခြင်း နှင့် အစားအသောက်လိုင်းများပိတ်ခြင်း၊ ဆီဆေးခြင်း နှင့် ဆီလိုင်းများကို ထိန်းချုပ်ရန်အတွက် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ ထုပ်ပိုးမှုအရည်အလိုအလျောက်စက်ကိရိယာများ။
