3F/3FM Series 3/2 Way Foot Pedal Valve | ပုံမှန်အားဖြင့် Direct Acting Pneumatic Foot Valve ကို ပိတ်ထားသည်။

အမှတ်တံဆိပ်- SOLH by Richge Technology | AirTAC 3F / 3FM Foot Valve အတွက် အပြည့်အဝလိုက်ဖက်သော အစားထိုးမှု

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     SOLH 3F နှင့် 3FM စီးရီးများ ဖြစ်ကြပါသည်။3/2 နည်းဖြင့် တိုက်ရိုက်လုပ်ဆောင်သော ပုံမှန်အားဖြင့် ပိတ်ထားသော pneumatic ခြေနင်းအဆို့ရှင်များမူရင်း AirTAC 3F210 နှင့် 3FM210 မော်ဒယ်များနှင့် လုံးဝသဟဇာတဖြစ်ပြီး အပြန်အလှန်အသုံးပြုနိုင်သည်။ 3F210 သည် လေးလံသောသေတ္တာအလူမီနီယံအိမ်ယာကို လက်ခံထားပြီး 3FM210 တွင် ပေါ့ပါးသောအသေးစားပလပ်စတစ်ဖွဲ့စည်းပုံပါရှိသည်။ စီးရီးနှစ်ခုစလုံးသည် standard P/A/R air port logic ဖြင့် built-in အိတ်ဇောဒီဇိုင်းကို ခံယူသည်။ ဟန်းမလွတ် pneumatic switching ကိရိယာများအဖြစ် ဆောင်ရွက်လျက် ရှိပြီး၊ ၎င်းတို့ကို တစ်ခုတည်း-သရုပ်ဆောင်ဆလင်ဒါ ထိန်းချုပ်မှု၊ လေဟာနယ် ဖောက်ထွင်းမှု၊ လက်ဖြင့် ပြေးလွှားနိုင်သော လေဆားကစ် အဖွင့်အပိတ်၊ ထုထည်နှင့် တပ်ဆင်မှု ကွပ်ချုပ်မှုတို့အတွက် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုကြသည်။

  1.1 Core Air Port Logic နှင့် အလုပ်လုပ်ခြင်းဆိုင်ရာမူရင်း

     • Air Port အဓိပ္ပါယ်:P (လေဝင်ပေါက်)၊ A (အလုပ်ထွက်ပေါက်)၊ R (တပ်ဆင်ပြီး အိတ်ဇောပေါက်)၊

     • ပုံမှန်အားဖြင့် ပိတ်ထားသောအခြေအနေ ( Pedal Released ):P အဝင်ပေါက်ကိုပိတ်ထားသည်၊ အပေါက်တစ်ခုသည် ဆလင်ဒါကျန်ရှိသောဖိအားကိုချက်ချင်းထုတ်လွှတ်ရန် R အိတ်ဇောပေါက်နှင့် ဆက်သွယ်သည်။

     • အလုပ်အခြေအနေ ( Pedal Pressed ): P-A ဆားကစ်သည် ဖိအားကိုထိန်းထားရန် R အိတ်ဇောပေါက်ကို ပိတ်ထားသည်။

     • လော့ခ်ချခြင်းလုပ်ဆောင်ချက် (L နောက်ဆက်တွဲ): လော့ခ်ချသည့် တက်ဘ်ဖွဲ့စည်းပုံ တပ်ဆင်ထားသည်။ စဉ်ဆက်မပြတ်လေကြောင်းထောက်ပံ့မှုအတွက်ခြေနင်းကိုသော့ခတ်ရန်တစ်ကြိမ်နှိပ်ပါ။ လော့ခ်ဖွင့်ပြီး ဖိအားသက်သာမှုကို ပြန်လည်သတ်မှတ်ရန် ထပ်မံနှိပ်ပါ။

     • စံလုပ်ဆောင်ချက်: Non-L မော်ဒယ်များသည် ချက်ချင်းပင် ကိုယ်တိုင်ပြန်လည်သတ်မှတ်သည့် အမျိုးအစားဖြစ်ပြီး၊ လေကို အလိုအလျောက်ဖြတ်တောက်ပြီး ခြေဖဝါးကို လွှတ်ထုတ်ပြီးနောက် ဖိအားများကို ထုတ်ပေးသည်။

2. Model Coding Rules & Definition

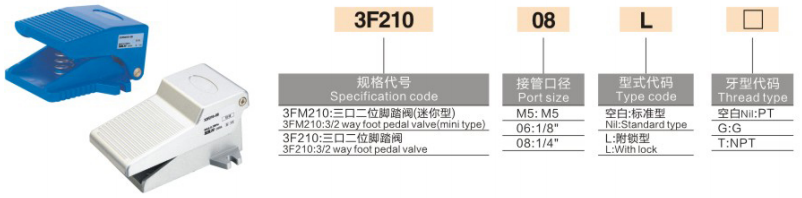

     Coding Logic ပါ။: 3(F/FM)210 - [Port Size] [L Locking] - [Thread Type]

  2.1 စီးရီးအိမ်ရာ အဓိပ္ပာယ်ဖွင့်ဆိုချက်

     • 3F210: Standard အကြီးစား အလူမီနီယံ အလွိုင်းအိမ်ရာ 3/2 way foot valve

     • 3FM210: နေရာကျဉ်းကျဉ်း တပ်ဆင်မှုအတွက် ကျစ်လစ်သော ပေါ့ပါးသော ပလပ်စတစ် ခြေထောက်အဆို့ရှင် အသေးစား

  2.2 Port အရွယ်အစား သတ်မှတ်ချက်

     • M5- M5 × 0.8 ကောင်းသောချည်မျှင် (3FM မီနီမော်ဒယ်အတွက်သီးသန့်၊ မိုက်ခရိုလေယာဉ်မှူးလေကြောင်းထိန်းချုပ်မှု)

     • 06: G1/8 (PT1/8) စံချည်

     • 08စက်မှုကိရိယာတန်ဆာပလာများအတွက် G1/4 (PT1/4) ပင်မရေစီးကြောင်း universal သတ်မှတ်ချက်

  2.3 Function & Thread Suffix

     • L နောက်ဆက်တွဲ: အချိန်ကြာမြင့်စွာ ဖိအားကို ထိန်းထားနိုင်စေရန် Self-locking တည်ဆောက်မှုဖြင့်

     • L မရှိပါ။- စက်ဘီးနင်းပြီးနောက် အလိုအလျောက် ပြန်လည်သတ်မှတ်ခြင်း အမျိုးအစား၊ စက်ဘီးနင်းပြီးနောက် အလိုအလျောက် ဖိအားသက်သာသည်။

     • ကြိုးအမျိုးအစား: Blank=PT သွယ်သွယ်ချည်မျှင်; G=ဗြိတိသျှစံမျဉ်းပြိုင်ချည်၊ T=NPT အမေရိကန် သွယ်တန်းသောကြိုး

     မော်ဒယ် နမူနာ: 3F210-08L | G1/4 port အလူမီနီယမ်သတ္တုစပ် ခြေထောက်အဆို့ရှင်၊ 3FM210-M5 | M5 thread mini ပလပ်စတစ် micro foot valve

  2.4 စီးရီးသတ်မှတ်ချက်အပြည့်အစုံ နှိုင်းယှဉ်ဇယား

3. Core Technical Parameters

4. ရွေးချယ်မှုထူးခြားချက်- 3F အလူမီနီယမ်စီးရီးနှင့် 3FM ပလတ်စတစ် စီးရီးငယ်

5. Functional Distinction- Self-Reset vs Self-Locking

     • Non-L Instant Self-Reset အမျိုးအစား: ခြေနင်းလွှတ်ပြီးနောက် ခြေနင်းသည် အလိုအလျောက် ပြန်တက်လာပြီး၊ လေထောက်ပံ့မှုကို ဖြတ်တောက်ကာ ဆိပ်ကမ်း A မှ ဖိအားများကို ထုတ်လွှတ်သည်။ ၎င်းသည် ရွရွပြေးခြင်းနှင့် အဆက်မပြတ် ထိန်းချုပ်နိုင်သော အခြေအနေများအတွက် အသုံးအများဆုံး အမျိုးအစားဖြစ်သည်။

     • L နောက်ဆက်တွဲ Self-Locking အမျိုးအစား: စဉ်ဆက်မပြတ် လေပေးဝေမှုနှင့် ဖိအားကို ထိန်းထားရန်အတွက် စက်ဘီးနင်းအား လော့ခ်ချရန် တစ်ကြိမ် နှိပ်ပါ။ လော့ခ်ဖွင့်ရန်နှင့် ကျန်ရှိသောဖိအားကိုထုတ်ရန် ထပ်မံနှိပ်ပါ။ Pneumatic ဆားကစ်များကို ကြာရှည်စွာ ထိန်းထားနိုင်စေရန်အတွက် အထူးထုတ်လုပ်ထားပါသည်။

6. အစားထိုးခြင်းနှင့် ပုံမှန်အသုံးပြုမှုများ

  6.1 လိုက်ဖက်သော အစားထိုးမှု

     SOLH 3F/3FM စီးရီးသည် မူရင်း AirTAC 3F210/3FM210 စီးရီးနှင့် ပြည်တွင်း Xinchang/SOLIH တူညီသော မော်ဒယ်များကို အပြည့်အဝ အစားထိုးနိုင်ပြီး FV320 ခြေနင်း အဆို့ရှင်ဟောင်းများကို ပြီးပြည့်စုံသော အတိုင်းအတာနှင့် လုပ်ဆောင်မှု လိုက်ဖက်ညီစွာ အစားထိုးနိုင်ပါသည်။

 6.2 ပုံမှန်အပလီကေးရှင်းအခြေအနေများ

     • Single-Acting Cylinder Foot Control: လေအရင်းအမြစ် → 3F ခြေလျင် အဆို့ရှင် → တစ်ခုတည်းသော အက်တင်ဆလင်ဒါ၊ ဆလင်ဒါသည် ဘေးကင်းသော ပြတ်တောင်းပြတ်တောင်း လည်ပတ်မှုကို သတိပြုမိပြီး ခြေနင်းကို လွှတ်လိုက်သောအခါတွင် ဖိအားများ အလိုအလျောက် ပြန်လာပြီး ထွက်လာသည်။

     • Vacuum Suction Cup ဖိအားသက်သာခြင်း။: လေဟာနယ်ကို ဖြတ်တောက်ရန် လေကို ထောက်ပံ့ရန် အဆင့်။ စက်ဘီးနင်းကို အိတ်ဇောထုတ်လေနှင့် စုပ်ခွက်ကိုင်ထားသည့် တွန်းအားကို ဖယ်ရှားပြီး အမြန်ထုတ်သည့် အလုပ်ကို ဖယ်ရှားပါ။

     • စက်မှုလုပ်ငန်းဆောင်ရွက်မှုထိန်းချုပ်ရေး: သေးငယ်သော ထုထည်စက်များ၊ ကြိတ်စက်များနှင့် အမှုန်အမွှား တပ်ဆင်မှုစနစ်များအတွက် လက်ဖြင့် ခြေထောက်ပြောင်းခြင်း၊ ထိရောက်သောလည်ပတ်မှုအတွက် လက်များကို လွတ်ပေးခြင်း။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH 3F/3FM စီးရီး 3/2 တွင် ပုံမှန်အားဖြင့် ပိတ်ထားသော ခြေနင်း အဆို့ရှင်များတွင် လေးလံသော အလူမီနီယမ် ကိုယ်တိုင် ပြန်လည်သတ်မှတ်ခြင်း/ မိမိကိုယ်ကို လော့ခ်ချခြင်း မော်ဒယ်များနှင့် ပေါ့ပါးသော ပလပ်စတစ် မော်ဒယ်များ ပါဝင်သည်။ IP54 ဖုန်မှုန့်နှင့် ဖုန်ဒဏ်ခံနိုင်သော စွမ်းဆောင်ရည်၊ ချောဆီကင်းစင်သော လုပ်ဆောင်ချက်နှင့် AirTAC အပြည့်အဝ လိုက်ဖက်ညီမှုတို့ ပါဝင်ပြီး ၎င်းတို့သည် ဆလင်ဒါထိန်းချုပ်မှု၊ ဖုန်စုပ်စက် ဖောက်ထွင်းမှုနှင့် စက်မှုကိရိယာများ လည်ပတ်မှုအတွက် စံဟန်းမပါသော အမှုန်အမွှားခလုတ်များဖြစ်သည်။
