3L စီးရီး Push-Pull Valve | 3/2 လမ်း

SOLH 3L စီးရီး 3/2-way hand pull directional control valves များသည် အလိုအလျောက် စပရိန်ပြန်ဖြင့် တပ်ဆင်ထားသော ပုံသေ ပုံမှန်အတိုင်းပိတ် (NC) တည်ဆောက်မှုဖြင့် စံလုပ်ငန်းသတ်မှတ်ချက်များကို လိုက်နာပါသည်။ ဖြောင့်စင်းသော axial push-pull handle လှုပ်ရှားမှုဖြင့် လုပ်ဆောင်ထားသော ဤ manual pneumatic valve သည် လျှပ်စစ်အစိတ်အပိုင်းများ သို့မဟုတ် pneumatic drive အချက်ပြမှုများ မလိုအပ်သောကြောင့် ၎င်းသည် pneumatic ဆားကစ်များအတွက် ပင်ကိုယ်ဘေးကင်းသော manual switching အစိတ်အပိုင်းတစ်ခုဖြစ်လာသည်။ ၎င်းကို single-acting cylinder actuation၊ circuit on-off switching၊ inching commissioning နှင့် safety interlock စနစ်များ၊ အထူးသဖြင့် field debugging၊ အရေးပေါ်ဖြတ်တောက်ခြင်းနှင့် ပေါက်ကွဲလွယ်သော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်များအတွက် ကျယ်ပြန့်စွာ အသုံးပြုထားသည်။ ဆိပ်ကမ်းသုံးပေါက် အပြင်အဆင်သည် universal လုပ်ငန်းဆိုင်ရာ စံချိန်စံညွှန်းများနှင့် ကိုက်ညီသည်- P သည် ပင်မ compressed air inlet၊ single-acting ဆလင်ဒါများကို ချိတ်ဆက်သည့် အလုပ်လုပ်သည့် အထွက်ပေါက်အတွက် A နှင့် exhaust port များအတွက် standard silencers များနှင့် လိုက်ဖက်သော အိတ်ဇောပေါက်အတွက် R နှင့် exhaust ဆူညံသံများကို လျှော့ချရန်။ ပုံမှန်ထုတ်လွှတ်သည့်အခြေအနေအောက်တွင်၊ built-in return spring သည် P inlet ကိုပိတ်ရန် တိကျသော spool ကို ဖိသည်၊ ပိတ်ထားသော ဘေးကင်းသောအခြေအနေကို ထိန်းသိမ်းထားရန် ဆိပ်ကမ်း A သည် ဖိအားသက်သာရန်အတွက် R နှင့် ချိတ်ဆက်ထားသည်။ လက်ကိုင်ကို လက်ဖြင့်ဆွဲခြင်းသည် ဆလင်ဒါလှုပ်ရှားမှုကို မောင်းနှင်ရန်အတွက် လေထောက်ပံ့မှုအတွက် P နှင့် A အပေါက်များကို ချိတ်ဆက်ရန် spool ကို ရွှေ့ပေးသည်။ လွှတ်လိုက်သည်နှင့်၊ စပရိန်သည် အဆို့ရှင်အား ချက်ချင်းပြန်လည်သတ်မှတ်ပေးကာ မရည်ရွယ်ဘဲ ဆက်တိုက်လည်ပတ်မှုကို တားဆီးရန်အတွက် လေဝင်လေထွက်နှင့် ကုန်ဆုံးသွားသော ဖိအားကို ဖြတ်တောက်လိုက်ပါသည်။ ကြံ့ခိုင်သော အလူမီနီယမ်အလွိုင်းအိမ်များနှင့် ပွတ်တိုက်မှုနည်းသော တိကျသောစပွန်ဆာများဖြင့် တည်ဆောက်ထားသည့်အဆို့ရှင်သည် တည်ငြိမ်သောအလုံပိတ်စွမ်းဆောင်ရည်ဖြင့် ချောဆီမပါဘဲလည်ပတ်မှုကို ပံ့ပိုးပေးပါသည်။ ကျစ်လျစ်သော 3L100 မှ အကြီးစား 3L400 ကာဗာကြိုး သတ်မှတ်ချက်များ M5၊ G1/8၊ G1/4၊ G3/8 နှင့် G1/2 အထိ အရွယ်အစား လေးမျိုး၊ ကမ္ဘာလုံးဆိုင်ရာ တပ်ဆင်မှုတောင်းဆိုချက်များကို ဖြည့်ဆည်းရန်အတွက် PT၊ NPT နှင့် G thread ရွေးစရာများ ရနိုင်ပါသည်။ valve သည် panel mounting နှင့် base mounting ကို ပံ့ပိုးပေးပြီး၊ manual နှင့် pneumatic ထိန်းချုပ်မှုမုဒ်များကြား ချောမွေ့စွာ အပြန်အလှန်လဲလှယ်ရန်အတွက် 3A လေဖြင့်လည်ပတ်သော အဆို့ရှင်များနှင့် တူညီသောတပ်ဆင်မှုအတိုင်းအတာများကို မျှဝေပါသည်။ မည်သည့်လျှပ်စစ်အစိတ်အပိုင်းများမပါဘဲ၊ ၎င်းသည် မီးလောင်လွယ်သော၊ ဖုန်ထူပြီး စိုစွတ်သောအလုပ်ရုံများအတွက် သင့်လျော်သော လည်ပတ်မှုကို ပေးဆောင်သည်၊ လက်ဖြင့်ညှပ်ခြင်း၊ ထုတ်ပယ်ခြင်းဆလင်ဒါထိန်းချုပ်မှု၊ စက်ပစ္စည်းထိန်းသိမ်းမှုဘေးကင်းရေး လော့ခ်ချခြင်း နှင့် 3A pilot valves တို့နှင့်တွဲဖက်ထားသော manual-pneumatic ယုတ္တိဗေဒထိန်းချုပ်မှုစနစ်များကို ပေါင်းစပ်လုပ်ဆောင်ပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

3L Series 3/2 Way Hand Pull Valve | Manual Spring Return Pneumatic Valve

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. Product Overview & Core Structure

SOLH 3L စီးရီးသည် AirTAC စံနှုန်းတစ်ခုဖြစ်သည်။3/2 နည်းလမ်း manual push-pull directional control valve ပုံမှန်အပိတ် (NC) ဒီဇိုင်းဖြင့်။ ၎င်းသည် axial handle push နှင့် pull action မှတဆင့် pneumatic circuit များကို တိုက်ရိုက်ပြောင်းသည်။ လျှပ်စစ် သို့မဟုတ် အနုမြူဒရိုက်ဗ် ရင်းမြစ်များ မပါဘဲ သက်သက် လက်စွဲအငမ်းမရ အစိတ်အပိုင်းတစ်ခုအနေဖြင့်၊ ၎င်းကို တစ်ချက်တည်းလုပ်ဆောင်သည့် ဆလင်ဒါထိန်းချုပ်မှု၊ လေဆားကစ်အဖွင့်အပိတ်၊ ပြေးလွှားခြင်းလုပ်ငန်းနှင့် စက်ကိရိယာဘေးကင်းရေး အပြန်အလှန်ချိတ်ဆက်မှုစနစ်များ၊ အမှားရှာပြင်ခြင်း၊ အရေးပေါ်ရပ်တန့်ခြင်းနှင့် ပေါက်ကွဲမှုဒဏ်ခံနိုင်သော လုပ်ငန်းခွင်အခြေအနေများတွင် တွင်ကျယ်စွာ အသုံးပြုထားသည်။

1.1 Standard 3-Port Interface အဓိပ္ပာယ်ဖွင့်ဆိုချက်

• P ဆိပ်ကမ်း: အဓိက ဖိသိပ်ထားသော လေဝင်ပေါက် ပေါက်

• ဆိပ်ကမ်းတစ်ခု: လုပ်ဆောင်နေသော အထွက်ပေါက် ၊ single-acting ဆလင်ဒါများနှင့် ချိတ်ဆက်ထားသည်။

• R ဆိပ်ကမ်း: အိတ်ဇောပေါက်၊ ဆူညံသံလျှော့ချရန်အတွက် မာဖလာတပ်ဆင်မှုကို ပံ့ပိုးပါ။

• Drive မုဒ်: Axial ဖြောင့်လက်စွဲ တွန်းဆွဲခြင်း လုပ်ဆောင်ချက်

• ဖွဲ့စည်းပုံ အင်္ဂါရပ်- တိကျသော spool အမျိုးအစားဖွဲ့စည်းပုံ၊ စွမ်းအားမြင့် အလူမီနီယံအလွိုင်းကိုယ်ထည်၊ တပ်ဆင်ထားသော စပရိန်အလိုအလျောက် ပြန်လည်သတ်မှတ်မှု ယန္တရား

2. 3/2 Way Working Principle

• Normal Reset State ပါ။: အတွင်းပိုင်း စပရိန်သည် spool ကို တင်းကျပ်စေသည်၊ P inlet ကိုပိတ်ထားသည်၊ အလုပ်ဝင်ပေါက်သည် ဖိအားသက်သာရန်အတွက် R အိတ်ဇောပေါက်နှင့် ဆက်သွယ်သည်။

• Pull State က အလုပ်လုပ်တယ်။: အဆို့ရှင်အူတိုင်ကို ပြောင်းပြန်လှန်ရန် axial လက်ကိုင်ကို ကိုယ်တိုင်ဆွဲထုတ်ပါ၊ P ပေါက်သည် လေထောက်ပံ့မှုအတွက် A port နှင့် ဆက်သွယ်သည်၊၊ ဆလင်ဒါလုပ်ဆောင်ချက်ကို မောင်းနှင်ရန်အတွက် R အိတ်ဇောပေါက်ကို ပိတ်ထားသည်။

• ပြန်စဥ်းစားပါ။: လက်ကိုင်ကို ဖြေလျှော့ပါ၊ အဆို့ရှင်သည် စပရိန်ဖိအားဖြင့် အလိုအလျောက် ပြန်လည်သတ်မှတ်ပေးကာ လေဝင်ပေါက်ကို ဖြတ်တောက်ပြီး ကျန်ရှိသော ဖိအားကို ထုတ်ပေးသည်။

• Core Logic: ပုံမှန်အားဖြင့် NC သည် ပုံမှန်အားဖြင့် ပိတ်ထားသောဖွဲ့စည်းပုံဖြစ်ပြီး လက်ဖြင့်ပြန်လည်သတ်မှတ်ခြင်းလုပ်ဆောင်ချက်ပါရှိသော၊ လွဲမှားစွာလည်ပတ်ခြင်းကို ထိထိရောက်ရောက်ကာကွယ်ပေးပြီး စက်ပစ္စည်းများဘေးကင်းမှုကိုသေချာစေသည်။

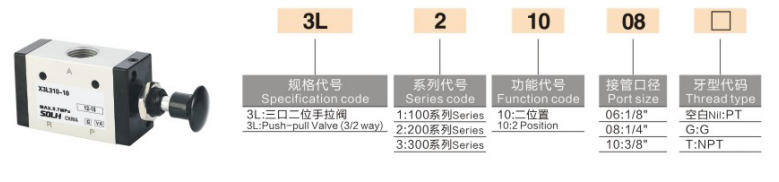

3. Standard Model Coding Rules & Common Models

1. Coding Logic: 3L [Size Code] 10 - [Port Size] [Thread Type]

Code အပိုင်း	အသေးစိတ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်
3L	3/2 way manual hand pull valve စီးရီး
ဆိုက်ကုဒ်	1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2")
10	3/2 way spring reset ဖွဲ့စည်းပုံအတွက် ပုံသေကုဒ်
ဆိပ်ကမ်းအရွယ်အစား	06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2"
ကြိုးအမျိုးအစား	ဗလာ=PT စံချည်၊ T=NPT ကြိုး၊ G=Gချည်

2. Mainstream အဖြစ်များသော မော်ဒယ်များ

• 3L110-06: G1/8 ပေါက်၊ မိုက်ခရိုလေရှူးစနစ်များအတွက် အသေးစား လက်ဆွဲအဆို့ရှင်

• 3L210-08- G1/4 အပေါက်၊ စကြဝဠာမော်ဒယ်အများစု၊ စံတစ်ခုတည်းသရုပ်ဆောင်သော ဆလင်ဒါများနှင့် လုံးဝကိုက်ညီသည်

• 3L310-10: G3/8 ဆိပ်ကမ်း၊ တွန်းအားမြင့် ဆလင်ဒါကိရိယာများအတွက် ကြီးမားသောစီးဆင်းမှုဒီဇိုင်း

• 3L410-15: G1/2 ကြီးမားသော ပေါက်ပေါက်၊၊ လေးလံသော ကြီးမားသော စီးဆင်းနေသော နယူမက်စ် ဆားကစ်များအတွက် သင့်လျော်သည်။

4. Universal Core နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ကန့်သတ်ချက် အကြောင်းအရာ	သတ်မှတ်ချက်
အလုပ်အလတ်စား	စစ်ထုတ်ထားသော ဖိသိပ်ထားသောလေ (filtration accuracy ≥40μm)
အလုပ်ဖိအားအတိုင်းအတာ	0.15～0.8MPa
သက်သေဖိအား	1.2MPa
အလုပ်လုပ်သည့်အပူချိန်အတိုင်းအတာ	-20 ℃～+70 ℃
3L110-06 စီးဆင်းမှု ကန့်သတ်ချက်	ထိရောက်သောဧရိယာ 10.2mm²၊ Cv=0.6
3L210-08 စီးဆင်းမှု ကန့်သတ်ချက်	ထိရောက်သောဧရိယာ 17.0mm²၊ Cv=1.0
3L310-10 စီးဆင်းမှု ကန့်သတ်ချက်	ထိရောက်သောဧရိယာ 28.0mm²၊ Cv=1.65
ချောဆီလိုအပ်ချက်	ချောဆီမပါသော ဒီဇိုင်း (အထူးအခြေအနေများအတွက် ရွေးချယ်နိုင်သော ချောဆီ)
တပ်ဆင်ခြင်းနည်းလမ်း	Panel mounting/base mounting, multi-position fixed installation
ကိုယ်ထည်ပစ္စည်း	စွမ်းအားမြင့် အလူမီနီယမ်အလွိုင်း

5. Core Product အားသာချက်များ

• Pure Manual Explosion-Proof Safety Design- လျှပ်စစ်အစိတ်အပိုင်းများနှင့် လေထိန်းချုပ်မှု အရင်းအမြစ်များ မရှိပါ၊ မီးပွားအန္တရာယ် လုံးဝမရှိပါ။ အရေးပေါ်ရပ်တန့်ခြင်း၊ စက်ပစ္စည်းအမှားရှာခြင်းနှင့် ပေါက်ကွဲဒဏ်ခံနိုင်သော ဖုန်မှုန့်ပတ်ဝန်းကျင်များအတွက် အလွန်မြင့်မားသော လုပ်ငန်းဆောင်တာဘေးကင်းမှုဖြင့် သင့်လျော်သည်။

• Labour-Saving Axial Push-Pull Operation: ပြတ်သားသော တုံ့ပြန်ချက်နှင့် ပြတ်သားသော ပြောင်းပြန်လှန်ခြင်းတို့ဖြင့် ဖြောင့်ဖြောင့်တန်းတန်း လက်ကိုင်လုပ်ဆောင်ချက်၊

• Spring Automatic Reset & NC Safety- ပုံမှန်အားဖြင့် ပုံမှန်အားဖြင့် ပိတ်ထားသော အခြေအနေ၊ လက်ကိုင်ကို ထုတ်ပြီးနောက် အလိုအလျောက် ပြန်လည်သတ်မှတ်ပြီး လေပေးဝေမှုကို ဖြတ်တောက်ကာ၊ မှားယွင်းလုပ်ဆောင်မှုကြောင့် ဆက်တိုက်လုပ်ဆောင်မှုကို ထိထိရောက်ရောက် ရှောင်ရှားနိုင်သည်။

• ကျစ်ကျစ်လစ်လစ်နှင့် တာရှည်ခံဖွဲ့စည်းပုံ: ပွတ်တိုက်မှုနည်းသော spool ဒီဇိုင်းဖြင့် ပေါင်းစပ်ထားသော အလူမီနီယမ်အလွိုင်းကိုယ်ထည်၊ ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်မှု၊ ဝတ်ဆင်မှု ခံနိုင်ရည်ရှိမှုနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်း။

• ပရော်ဖက်ရှင်နယ် Single-Acting Cylinder Matching: ကုပ်ခြင်းနှင့် ထုတ်လွှတ်ခြင်း ယန္တရားများကဲ့သို့သော နွေဦးပြန်စသည့် တစ်ခုတည်းသော လုပ်ဆောင်သည့် ဆလင်ဒါများကို စုံလင်စွာ လိုက်လျောညီထွေ လိုက်လျောညီထွေရှိသော 3/2 နည်းဖြင့် သီးခြားလေယာပတ်လမ်း ယုတ္တိဗေဒ။

• မြင့်မားသောလိုက်ဖက်ညီမှုနှင့်ဖလှယ်နိုင်မှု: 3A စီးရီး pneumatic ထိန်းချုပ်မှု အဆို့ရှင်များနှင့် တသမတ်တည်း တပ်ဆင်သည့် အရွယ်အစား၊ တိုက်ရိုက် အစားထိုးခြင်းနှင့် manual/pneumatic ထိန်းချုပ်မှုမုဒ်များကို ကူးပြောင်းခြင်းကို ပံ့ပိုးပေးသည်။

6. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• ကုပ်ခြင်း၊ ထုတ်ခြင်းနှင့် စပရိန်ပြန်ခြင်း လှုပ်ရှားမှုစနစ်များအတွက် တစ်ခုတည်းသောသရုပ်ဆောင်မှုဆလင်ဒါများကို လက်ဖြင့်ထိန်းချုပ်ခြင်း။

• Pneumatic ဆားကစ် အဖွင့်အပိတ် ထိန်းချုပ်မှု၊ စက်ပစ္စည်း ပြေးလွှားမှု အမှားရှာပြင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု ဘေးကင်းရေး ခလုတ်

• ပေါက်ကွဲမှုဒဏ်ခံနိုင်သောဇုန်များ၊ ပါဝါမရှိသော နှင့် ဖုန်ထူသောစက်မှုပတ်ဝန်းကျင်များအတွက် လက်ဖြင့် pneumatic ထိန်းချုပ်မှု

• manual/pneumatic composite control အတွက် 3A pneumatic valves များနှင့် တွဲဖက်ထားသော pneumatic logic စနစ်များ

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH 3L စီးရီးသည် စပရိန်အလိုအလျောက်ပြန်လည်သတ်မှတ်မှုနှင့်အတူ ပုံမှန်အားဖြင့် ပိတ်ထားသော manual push-pull valve ၏ classic 3/2 way ဖြစ်သည်။ ၎င်းသည် ကျစ်လျစ်သော၊ ဘေးကင်းပြီး တာရှည်ခံသော စံချိန်စံညွှန်း လက်စွဲထိန်းချုပ်မှု အစိတ်အပိုင်းတစ်ခုဖြစ်ပြီး တစ်ကိုယ်ရေသုံး ဆလင်ဒါ နူမာနစ်စနစ်များအတွက် အထူးထုတ်လုပ်ထားသည်။
