3V Series 3/2 Way Pneumatic Solenoid Valve | တိုက်ရိုက်နှင့် Pilot လည်ပတ်နေသော NC/NO Control Valve

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်နှင့် ဖွဲ့စည်းတည်ဆောက်ပုံ မျက်နှာပြင်

SOLH 3V စီးရီးသည် စံတစ်ခုဖြစ်သည်။3/2 နည်းဖြင့် လျှပ်စစ်ဖြင့် ထိန်းချုပ်ထားသော directional solenoid valve တွင်ရရှိနိုင်ပါသည်။တိုက်ရိုက်သရုပ်ဆောင်ခြင်း။ နှင့်pilot-operated အဆောက်အဦများ။ Single-acting ဆလင်ဒါထိန်းချုပ်မှု၊ pneumatic circuit switching နှင့် vacuum system regulation အတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး၊ ၎င်းသည် core configurations နှစ်ခုကို ပံ့ပိုးပေးသည်- ပုံမှန် Closed (NC) နှင့် normal Open (NO)။ တာရှည်ခံ အလူမီနီယံအလွိုင်းကိုယ်ထည်၊ ကျစ်လျစ်သောဖွဲ့စည်းပုံ၊ လျင်မြန်သောတုံ့ပြန်မှုနှင့် ရွေးချယ်နိုင်မှု သုည-ဖိအားစတင်မှုတို့နှင့်အတူ၊ ၎င်းသည် အသေးစား အနုမြူ အလိုအလျောက်စနစ်များအတွက် စံသတ်မှတ်ထားသော universal control valve အဖြစ် ဆောင်ရွက်ပါသည်။

1.1 Standard 3/2 Way Port အဓိပ္ပာယ်ဖွင့်ဆိုချက်

• P ဆိပ်ကမ်း: ပင်မလေဝင်ပေါက်

• ဆိပ်ကမ်းတစ်ခု: အလုပ်ဝင်ပေါက်၊ single-acting pneumatic cylinders သို့မဟုတ် vacuum nozzles များနှင့် ချိတ်ဆက်ထားသည်

• R ဆိပ်ကမ်း: လေ၀င်လေထွက်ပေါက်၊ ဆူညံသံလျှော့ချရန်အတွက် muffler တပ်ဆင်ပါ။

1.2 Drive & Structural အမျိုးအစားခွဲခြားခြင်း။

• Drive မုဒ်: လျှပ်စစ်သံလိုက် တိုက်ရိုက်သရုပ်ဆောင်ခြင်း/ လေယာဉ်မှူးလုပ်ဆောင်သည့် ရွေးချယ်နိုင်ခွင့်

• စီးရီးအမျိုးအစား: တိုက်ရိုက်သရုပ်ဆောင်ခြင်း (3V1/3V2); လေယာဉ်မှူးလုပ်ဆောင်သည့် (3V100/3V200/3V300)

• ကိုယ်ထည်ပစ္စည်း: စွမ်းအားမြင့် အလူမီနီယမ်သတ္တုစပ်၊ ပေါ့ပါးပြီး တာရှည်ခံသည်။

2. 3/2 Way Valve ၏ အလုပ်မူဘောင်

3V စီးရီးသည် NC နှင့် NO အမျိုးအစားများကို ပိုင်းခြားထားသော single-coil control ဒီဇိုင်းကို လက်ခံထားပြီး၊ အလိုအလျောက်ပြန်လည်သတ်မှတ်ခြင်းဆလင်ဒါနှင့် ဖုန်စုပ်ပတ်လမ်းထိန်းချုပ်ရန်အတွက် တွင်ကျယ်စွာအသုံးပြုသည်။

2.1 ပုံမှန်ပိတ် (NC) – အဖြစ်အများဆုံး အမျိုးအစား

သက်ဆိုင်သော မော်ဒယ်များ: 3V110, 3V210, 3V310

• ပါဝါပိတ် အခြေအနေကို ပြန်လည်သတ်မှတ်ပါ။: Spring reset သည် P inlet port ကို တံဆိပ်ခတ်သည်၊ Port A သည် အိတ်ဇောအတွက် Port R နှင့် ဆက်သွယ်သည်၊ အထွက်ဖိအားမရှိပါ။

• Power-on Working State: လျှပ်စစ်သံလိုက်စွမ်းအားသည် အဆို့ရှင်အူတိုင်ကို ပြောင်းရန် ဆွဲယူသည်။ P inlet သည် air supply အတွက် A အလုပ်လုပ်သော port နှင့် ချိတ်ဆက်သည်။ R အိတ်ဇောပေါက်ကို အပြည့်အဝ ပိတ်ထားသည်။

2.2 ပုံမှန် Open (NO) အမျိုးအစား

သက်ဆိုင်သော မော်ဒယ်များ: 3V120, 3V220, 3V320

• ပါဝါပိတ် အခြေအနေကို ပြန်လည်သတ်မှတ်ပါ။: P အဝင်ပေါက်သည် စဉ်ဆက်မပြတ် လေပေးဝေမှုအတွက် အလုပ်လုပ်သော ဆိပ်ကမ်းနှင့် ဆက်သွယ်သည်။ R အိတ်ဇောပေါက်ကို ပိတ်ထားသည်။

• Power-on Working State:P အဝင်ပေါက်ကို အလုံပိတ်၊ အလုပ်ဝင်ပေါက်တစ်ခုသည် ဖိအားသက်သာရန်နှင့် အိတ်ဇောအတွက် R port နှင့် ဆက်သွယ်သည်။

3. စီးရီး အမျိုးအစား ခွဲခြားခြင်းနှင့် သတ်မှတ်ချက် ကန့်သတ်ချက်များ

3.1 တိုက်ရိုက်သရုပ်ဆောင်ခြင်းစီးရီး (3V1 / 3V2) – Zero Pressure Startup

Core အားသာချက်: 0MPa သုည-ဖိအားစတင်မှုကို ပံ့ပိုးပေးသည်၊ အလွန်မြန်သော တုံ့ပြန်မှုအမြန်နှုန်း (＜0.05s)၊ ဖိအားနည်းခြင်းနှင့် လေဟာနယ်လုပ်ငန်းအခြေအနေများအတွက် တည်ငြိမ်သောစွမ်းဆောင်ရည်။

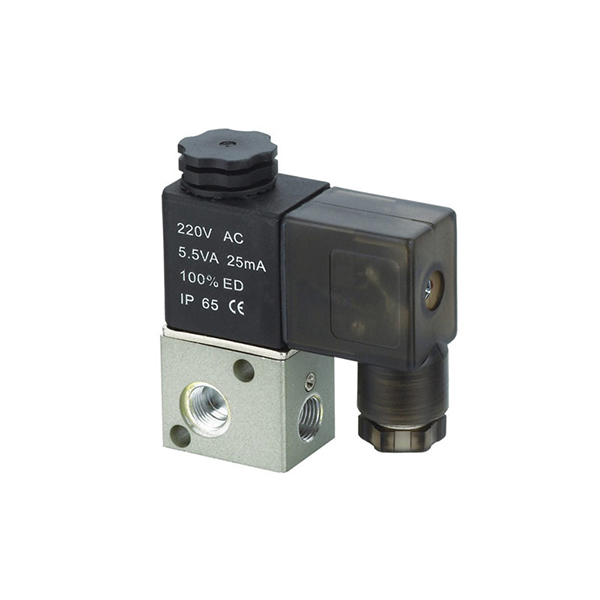

• 3V1 မိုက်ခရိုစီးရီး

￮ ဆိပ်ကမ်းအရွယ်အစား- M5၊ G1/8 (06)

￮ စီးဆင်းမှုဧရိယာ- 10.2 mm² (CV=0.6)

￮ ပုံမှန်မော်ဒယ်- 3V1-06၊ 3V1-M5

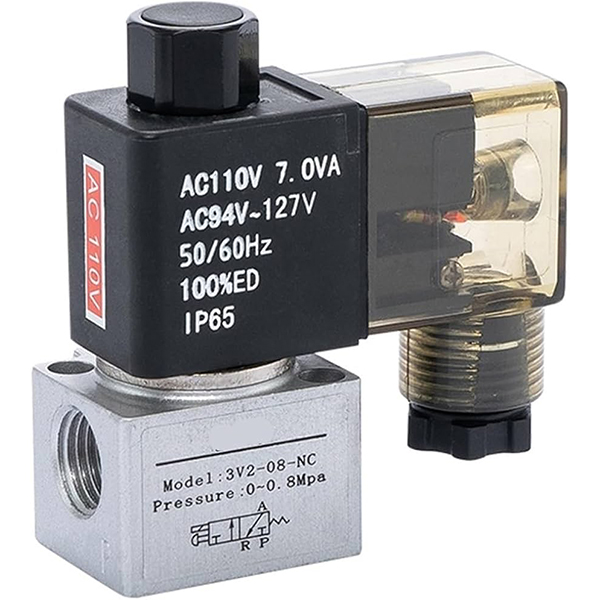

• 3V2 Mini စီးရီး

￮ ဆိပ်ကမ်းအရွယ်အစား- G1/8 (06), G1/4 (08)

￮ စီးဆင်းမှုဧရိယာ- 17.0 mm² (CV=1.0)

3.2 Pilot-Operated Series (3V100/3V200/3V300) – ကြီးမားသော စီးဆင်းမှု

Core အားသာချက်: ကြီးမားသော စီးဆင်းမှုစွမ်းရည်နှင့် ပါဝါသုံးစွဲမှု နည်းပါးခြင်း၊ Standard Pressure pneumatic circuits များအတွက် သင့်လျော်သော တည်ငြိမ်သော switching အတွက် အနည်းဆုံး startup ဖိအား လိုအပ်ပါသည်။

• 3V100 စီးရီးဆိပ်ကမ်းအရွယ်အစား M5၊ G1/8 (06)

• 3V200 Universal စီးရီး

￮ ဆိပ်ကမ်းအရွယ်အစား- G1/4 (08)

￮ စီးဆင်းမှုဧရိယာ- 17.0 mm² (CV=1.0)

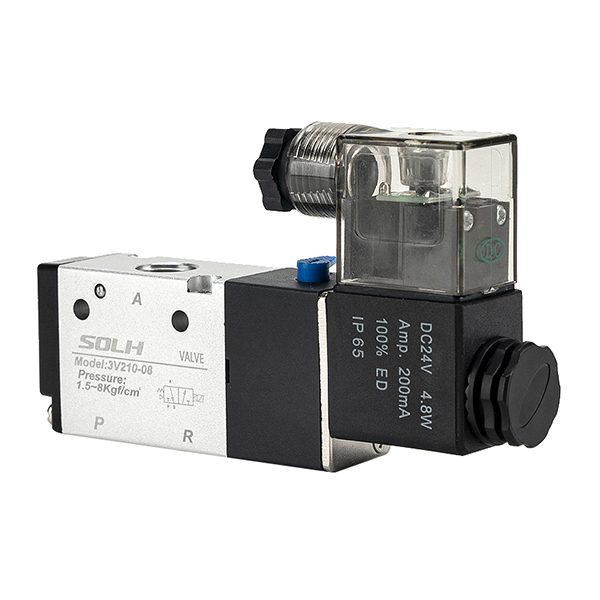

￮ ပုံမှန်မော်ဒယ်- 3V210-08

• 3V300 Large Flow Series

￮ ဆိပ်ကမ်းအရွယ်အစား- G3/8 (10)

￮ စီးဆင်းမှုဧရိယာ- 28.0 mm² (CV=1.65)

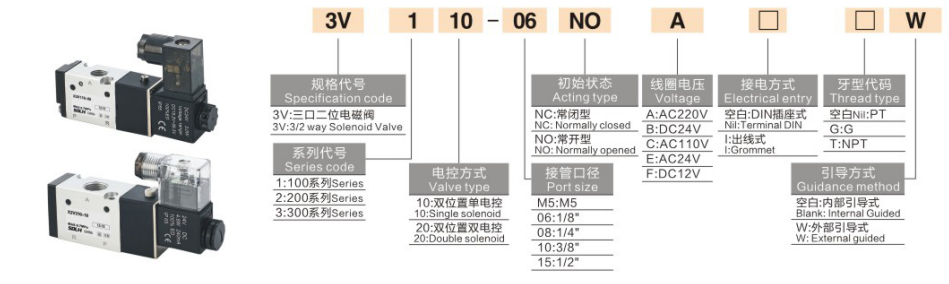

4. မော်ဒယ် Coding စည်းကမ်းများနှင့် အမှာစာနမူနာများ အပြည့်အစုံ

1. Coding Logic: 3V [Series Code] [Function Code] - [Port Size] [Voltage Code] [Wiring Code]

Code အပိုင်း	အသေးစိတ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်
3V	3/2 နည်းလမ်း pneumatic လျှပ်စစ်သံလိုက် ဦးတည်ချက်အဆို့ရှင်စီးရီး
စီးရီးကုဒ်	1=3V1၊ 2=3V2၊ 100=3V100၊ 200=3V200၊ 300=3V300
လုပ်ဆောင်ချက်ကုဒ်	10=ပုံမှန်ပိတ်သည် (NC), 20=ပုံမှန်ဖွင့်သည် (NO)
Port Size ကုဒ်	06=G1/8", 08=G1/4", 10=G3/8"
ဗို့အားကုဒ်	B=DC24V၊ A=AC220V၊ C=AC110V
ဝါယာကြိုးကုဒ်	F=DIN socket အမျိုးအစား၊ default=wire lead အမျိုးအစား

2. စံအမိန့်နမူနာများ

• 3V210-08-B- 3/2 လမ်း၊ NC အမျိုးအစား၊ G1/4 ပေါက်၊ DC24V၊ DIN socket ချိတ်ဆက်မှု

• 3V1-06-A: 3/2 လမ်း၊ NC အမျိုးအစား၊ G1/8 ပေါက်၊ AC220V

5. Core Technical Parameters

ကန့်သတ်ချက် အကြောင်းအရာ	သတ်မှတ်ချက်
အလုပ်အလတ်စား	စစ်ထုတ်ထားသော ဖိသိပ်ထားသောလေ (filtration accuracy ≥40μm)
အလုပ်ဖိအားအတိုင်းအတာ	တိုက်ရိုက်သရုပ်ဆောင်ခြင်း (3V1/2): 0～0.8MPa (သုညဖိအားရရှိနိုင်သည်) လေယာဉ်မှူးလုပ်ဆောင်သည့် (3V100/200/300): 0.15～0.8MPa
သက်သေဖိအား	1.2MPa
အလုပ်လုပ်အပူချိန်	-20 ℃ ~ + 70 ℃
ကာကွယ်မှုအဆင့်	IP65 (ဖုန်ဒဏ်ခံပြီး ရေစိုခံ)
Voltage Tolerance	AC ±15%, DC ±10%
Manual Debug Device	အဆင်ပြေသောတပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှုအတွက် Thimble အမျိုးအစားလက်စွဲစမ်းသပ်ခလုတ်
ချောဆီလိုအပ်ချက်	ချောဆီမပါသော လည်ပတ်မှု

6. Core Product အားသာချက်များ

• သီးသန့် ၃/၂ လမ်း ဒီဇိုင်း: ကုပ်ခြင်း၊ ဂျက်ထိုးခြင်းနှင့် pneumatic execution ကို ပြန်လည်သတ်မှတ်ခြင်းအတွက် သီးသန့်ဖြစ်သော စပရိန်-ပြန်လာသည့် တစ်ခုတည်းသောဆလင်ဒါများနှင့် ပြီးပြည့်စုံစွာ လိုက်ဖက်ပါသည်။

• Dual Working Modes များ: ရွေးချယ်နိုင်သော သာမာန်ပိတ်သည် (ပါဝါပိတ်မှု ပြန်လည်သတ်မှတ်ခြင်း) နှင့် ပုံမှန်ဖွင့်ခြင်း (ပါဝါပိတ်လုပ်ဆောင်ခြင်း) အမျိုးအစားများသည် ကွဲပြားသော လုပ်ငန်းစဉ်ယုတ္တိကို လိုက်လျောညီထွေဖြစ်စေရန်။

• Dual Drive ရွေးချယ်မှုများ: တိုက်ရိုက်သရုပ်ဆောင်မှုအမျိုးအစားသည် လေဟာနယ်/ဖိအားနည်းသောအခြေအနေများအတွက် သုည-ဖိအားစတင်မှုကို ပံ့ပိုးပေးသည်; pilot-operated type သည် ကြီးမားသော စီးဆင်းမှုနှင့် ပါဝါနည်းသော တည်ငြိမ်သော လည်ပတ်မှုကို သဘောပေါက်သည်။

• ကျစ်လစ်ပြီး တာရှည်ခံသည်။: အသေးစားပေါင်းစပ်ဖွဲ့စည်းပုံ၊ အလွန်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်းနှင့် ချောဆီမပါသောဒီဇိုင်း။

• Flexible Electrical Configuration: များစွာသော ဗို့အားသတ်မှတ်ချက်များ (AC220V/110V/24V၊ DC24V/12V) နှင့် ဝါယာကြိုးနှစ်ခုမုဒ်များသည် ကမ္ဘာလုံးဆိုင်ရာ ကိုက်ညီသော တောင်းဆိုချက်များကို ဖြည့်ဆည်းပေးသည်။

• မြင့်မားသောလိုက်ဖက်မှု: 3A pneumatic ထိန်းချုပ်မှုအဆို့ရှင်များနှင့် 3L လက်ဆွဲအဆို့ရှင်များကဲ့သို့ တပ်ဆင်မှုအရွယ်အစား၊ တိုက်ရိုက်အစားထိုးခြင်းနှင့် အဆင့်မြှင့်တင်ခြင်းကို ပံ့ပိုးပေးသည်။

7. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• single-acting ဆလင်ဒါများကို အလိုအလျောက် ထိန်းချုပ်ခြင်း (ကုပ်ခြင်း၊ ပေါက်ခြင်း၊ စပရိန် ပြန်လည်သတ်မှတ်ခြင်း ယန္တရား)

• ဖုန်စုပ်စက်နှင့် လေဟာနယ်စုပ်ယူမှု နော်ဇယ်စနစ်သို့ ကူးပြောင်းခြင်း (တိုက်ရိုက်-သရုပ်ဆောင်မှုအမျိုးအစားသည် အနုတ်လက္ခဏာဖိအားထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်)

• Pneumatic ဆားကစ်အဖွင့်-အပိတ် ထိန်းချုပ်မှု၊ စက်ပစ္စည်းဘေးကင်းရေး အပြန်အလှန် ထိန်းကျောင်းမှု၊

• Standard pneumatic စနစ်များတွင် 3A လေထိန်းချုပ်သည့် အဆို့ရှင်များနှင့် 3L လက်ဖြင့်လည်ပတ်သော အဆို့ရှင်များအတွက် တိုက်ရိုက် အစားထိုးခြင်း

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH 3V စီးရီးသည် NC/NO dual modes နှင့် direct/pilot dual drive တည်ဆောက်ပုံများပါရှိသော standard 3/2 way electromagnetic directional valve ဖြစ်ပြီး single-acting cylinder drive နှင့် vacuum circuit control တွင် ကျွမ်းကျင်စွာ အသုံးပြုထားပြီး အသေးစား pneumatic အလိုအလျောက်စနစ်များအတွက် core control component အဖြစ် ဆောင်ရွက်ပေးပါသည်။
