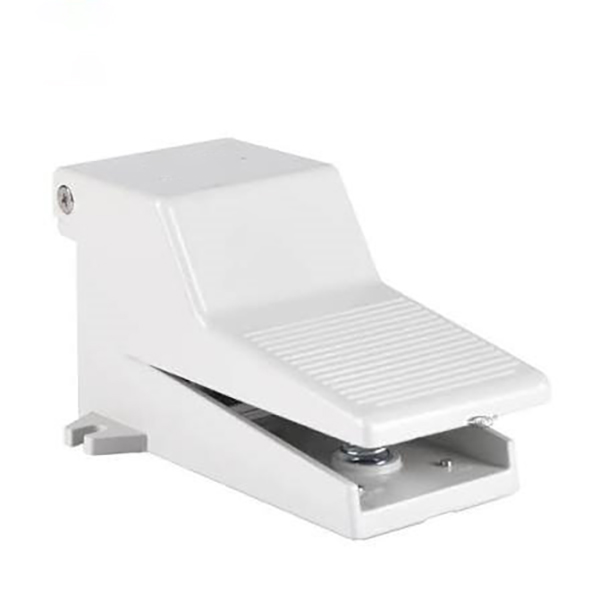

4F စီးရီး 5/2 Way Foot Pedal Valve | အလူမီနီယမ် နူမက်စ် ခြေထောက်အား အပြည့်ဖြင့် တိုက်ရိုက်လုပ်ဆောင်ခြင်း။

အမှတ်တံဆိပ်- SOLH by Richge Technology | AirTAC 4F စီးရီး Foot Valve အတွက် အပြည့်အဝလိုက်ဖက်သော အစားထိုးမှု

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     SOLH 4F စီးရီးသည် ပရော်ဖက်ရှင်နယ်တစ်ဦးဖြစ်သည်။5/2 နည်းလမ်း pneumatic ခြေနင်း pedal directional valve AirTAC 4F စီးရီးတစ်ခုလုံးနှင့် အပြည့်အဝသဟဇာတဖြစ်ပြီး အပြန်အလှန်အသုံးပြုနိုင်သည်။ အလူမီနီယံသတ္တုစပ်ကိုယ်ထည် အပြည့်နှင့် ထူထဲသော ခြေမချော်သော ခြေနင်းခြေနင်းကို တိုက်ရိုက်-သရုပ်ဆောင်သည့် စပရိန်ပြန်လည်သတ်မှတ်မှုပုံစံဖြင့် အသုံးပြုထားသောကြောင့် ၎င်းကို အထူးဒီဇိုင်းထုတ်ထားသည်။double-acting ဆလင်ဒါသည် ရှေ့နှင့်နောက်ပြန်ထိန်းချုပ်သည်။. စီးရီးတစ်ခုလုံးတွင် ပြင်ဆင်သတ်မှတ်နိုင်သော အမျိုးအစားလေးမျိုးပါဝင်သည်- စံကိုယ်တိုင်ပြန်လည်သတ်မှတ်ခြင်း၊ L စက်ပိုင်းဆိုင်ရာ အလိုအလျောက်သော့ခတ်ခြင်း၊ G ဘေးကင်းလုံခြုံရေးအကာအကွယ်ကာဗာနှင့် LG လော့ခ်ချခြင်း + အစောင့်အစည်းများ ပါဝင်သည်။ ၎င်းသည် ကိရိယာတန်ဆာပလာများ တပ်ဆင်ခြင်း၊ တံဆိပ်တုံးထုခြင်း၊ သံမှိုတက်ခြင်း နှင့် စက်မှုဆိုင်ရာ အဆုတ်ထိန်းချုပ်မှု အခြေအနေများတွင် တွင်ကျယ်စွာ အသုံးပြုသည့် စက်စတင်-ရပ်တန့်ခြင်းနှင့် လမ်းကြောင်းပြောင်းခြင်းအတွက် ဆိုလင်နွိုက်အဆို့ရှင်များကို ကိုယ်တိုင်အစားထိုးနိုင်သည်။

  1.1 Core 5/2 Way Air Circuit Logic

     • Air Port အဓိပ္ပါယ်: P (ပင်မလေဝင်ပေါက်)၊ A/B (အလုပ်လုပ်သည့် ပလပ်ပေါက်နှစ်ခု)၊ R1/R2 (နှစ်ကိုယ်ခွဲထွက်ပေါက်များ)

     • ပုံမှန်အခြေအနေ ( Pedal Released ):P သည် လေထောက်ပံ့မှုအတွက် B သို့ ချိတ်ဆက်သည်။ A သည် အိတ်ဇော၊ ဆလင်ဒါကို ပြန်နုတ်ပြီး ပြန်လည်သတ်မှတ်ရန်အတွက် R1 သို့ ချိတ်ဆက်သည်။

     • အလုပ်အခြေအနေ ( Pedal Pressed ):P သည် လေထောက်ပံ့မှုအတွက် A သို့ ချိတ်ဆက်သည်။ B သည် အိပ်ဇောအတွက် R2 သို့ ချိတ်ဆက်သည်၊ ဆလင်ဒါသည် ချဲ့ထွင်ပြီး လုပ်ဆောင်သည်။

     • Non-L Standard အမျိုးအစား: အဆက်မပြတ် ပြေးနေခြင်းကို ထိန်းချုပ်ရန်အတွက် ခြေဖဝါးကို လွှတ်ပေးပြီးနောက် လက်ငင်းစပရိန်ပြန်ခုန်ခြင်းကို ပြန်လည်သတ်မှတ်ပါ။

     • L သော့ခတ်အမျိုးအစား: လော့ခ်ချရန်နှင့် လေဖိအားကို ထိန်းသိမ်းရန် တစ်ကြိမ် နှိပ်ပါ။ လော့ခ်ဖွင့်ပြီး ဖိအားသက်သာမှုကို ပြန်လည်သတ်မှတ်ရန် ထပ်မံနှိပ်ပါ။

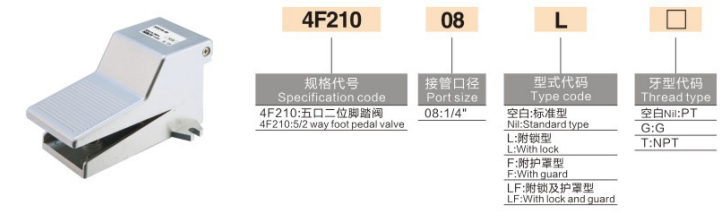

2. Model Coding Rules & Suffix Definition

     Coding Logic ပါ။: 4F210 - [Port Size] + [Function Suffix] - [Thread Type]

  2.1 အခြေခံမော်ဒယ်နှင့် ဆိပ်ကမ်းအရွယ်အစား

     • 4F210: Universal mainstream 5/2 way foot valve base body

     • 06: G1/8 (PT1/8) thread port

     • 08: G1/4 (PT1/4) universal mainstream သတ်မှတ်ချက်

 2.2 Core Function Suffix ရွေးချယ်မှု လမ်းညွှန်

  2.3 Thread Type Suffix

     • ဗလာ: PT သွယ်တန်းထားသောကြိုး (စံပုံသေ)

     • G: အင်္ဂလိပ်စံဂျီမျဉ်းပြိုင်ချည်

     • T: NPT အမေရိကန် စံကိုက်ချည်ကြိုး

  မော်ဒယ် နမူနာ: 4F210-08 | G1/4 စံနှုန်းကို ကိုယ်တိုင်ပြန်လည်သတ်မှတ်ခြင်း ခြေထောက်အဆို့ရှင်; 4F210-08LG | လုံခြုံရေးအကာအကွယ်အဖုံးပါသော G1/4 ကိုယ်တိုင်သော့ခတ်သောခြေဖဝါးအဆို့ရှင်

3. Core Technical Parameters

4. ရွေးချယ်မှုထူးခြားချက်- 4F 5/2 Way vs 3F 3/2 Way Foot Valve

5. ဖွဲ့စည်းပုံ အခြေခံ အားသာချက်များ

     • Dual Independent Exhaust ဒီဇိုင်း: ဆလင်ဒါပြောင်းပြန်လှန်နေစဉ်အတွင်း ချောမွေ့သောအိတ်ဇောပေါက်များ၊ မြန်ဆန်သောလုပ်ဆောင်ချက်တုံ့ပြန်မှုနှင့် နှေးကွေးမှုမရှိဘဲ တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန် သီးခြားအိတ်ဇောပေါက်နှစ်ခုကို တပ်ဆင်ထားသည်။

     • Anti-Slip Heavy-Duty Pedal: Roller textured pedal မျက်နှာပြင်သည် ပွတ်တိုက်မှုကို ထိရောက်စွာ တိုးမြင့်စေပြီး ဝန်အားမြင့်မားစွာ တက်နေစဉ် ချော်ကျခြင်းကို ကာကွယ်ပေးပြီး လုပ်ငန်းလည်ပတ်မှု တည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေသည်။

     • တည်ငြိမ်သော လွတ်လပ်သောသော့ခတ်မှု ယန္တရား- လွတ်လပ်သောလျှပ်တစ်ပြက်-အံဝင်ခွင်ကျသောသော့ခတ်ဖွဲ့စည်းပုံသည် ခိုင်မာသောနေရာချထားမှုနှင့် ပေါ့ပါးသောသော့ဖွင့်ခြင်းကိုသေချာစေသည်။ မှတ်ချက်- အလွန်မြင့်မားသော ကြိမ်နှုန်းစဉ်ဆက်မပြတ် သက်ရောက်မှုရှိသော လုပ်ငန်းခွင်အခြေအနေများအတွက် မသင့်လျော်ပါ။

     • ရွေးချယ်နိုင်သော ဘေးကင်းရေး အကာအကွယ်အဖုံး: စိတ်ကြိုက်ပလပ်စတစ်ဖုန်မှုန့်အကာသည် အလုပ်ခွင်ပြုတ်ကျခြင်း သို့မဟုတ် ဝန်ထမ်းများ ထိတွေ့မှုမှားယွင်းခြင်းကြောင့် မတော်တဆပြောင်းပြန်လှန်ခြင်းကို ထိရောက်စွာကာကွယ်နိုင်ပြီး ဆိုက်အတွင်းလည်ပတ်မှုဘေးကင်းမှုကို တိုးတက်စေသည်။

     • အလူမီနီယံ တာရှည်ခံဖွဲ့စည်းပုံ အပြည့်အစုံ: ပြင်းထန်သောစက်မှုအလုပ်ရုံပတ်ဝန်းကျင်အတွက် မြင့်မားသော မာကျောမှု၊ သက်ရောက်မှုခံနိုင်ရည်နှင့် တာရှည်ခံနိုင်ရည်ရှိသော ပေါင်းစပ်ပါဝင်မှုသေ့-ကာစ် အလူမီနီယံအလွိုင်းကိုယ်ထည် ပါရှိသည်။

6. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • Double-Acting Cylinder Manual Control: လေရင်းမြစ် → 4F ခြေလျင် အဆို့ရှင် → နှစ်ထပ် လုပ်ဆောင်သော ဆလင်ဒါ။ မိမိကိုယ်ကို ပြန်လည်သတ်မှတ်ခြင်း အမျိုးအစားသည် တိုးချဲ့-နှိပ်ခြင်းနှင့် ပြန်လည်ရုပ်သိမ်းခြင်းအပေါ် နားလည်သဘောပေါက်သည်။ သော့ခတ်အမျိုးအစားသည် အချိန်ကြာမြင့်စွာ နေရာချထားမှုအတွက် ကုပ်ဖိထားသောဖိအားကို ထိန်းသိမ်းပေးသည်။

     • စက်မှုလုပ်ငန်းဆောင်ရွက်ရာတွင် စက်ပစ္စည်းထိန်းချုပ်မှု: ပရော်ဖက်ရှင်နယ် ခြေလျင်လည်ပတ်သည့် လမ်းကြောင်းပြောင်းခြင်း တံဆိပ်တုံးထုသည့်စက်များ၊ သံမှိုတက်စက်များနှင့် ကြိတ်စက်များအတွက် ပရော်ဖက်ရှင်နယ် ခြေထောက်ဖြင့်လည်ပတ်သည့် လမ်းကြောင်းပြောင်းခြင်း

     • ဆိုက်တွင် စက်ကိရိယာ အမှားရှာပြင်ခြင်း။: စက်ကိရိယာအစမ်းလည်ပတ်မှုနှင့် ကန့်သတ်ချက်ညှိခြင်းအတွက် အဆင်ပြေသော pneumatic circuit debugging အတွက် manual foot valves များဖြင့် ယာယီ solenoid valves များကို အစားထိုးပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH 4F စီးရီးသည် အလူမီနီယမ်အပြည့်ဖြင့် 5/2 နည်းဖြင့် တိုက်ရိုက်-သရုပ်ဆောင်သည့် ခြေနင်းခြေနင်းအဆို့ရှင်ဖြစ်ပြီး ကိုယ့်ကိုယ်ကိုယ် ပြန်လည်သတ်မှတ်ခြင်း၊ မိမိကိုယ်ကို လော့ခ်ချခြင်းနှင့် မှားယွင်းလုပ်ဆောင်မှု ဆန့်ကျင်ခြင်းဆိုင်ရာ ရွေးချယ်စရာများ ပါဝင်သည်။ လျင်မြန်သောအိတ်ဇောနှစ်ခု၊ ကြီးမားသောစီးဆင်းမှုနှင့် AirTAC အပြည့်အ၀ လိုက်ဖက်ညီမှုပါရှိသော၊ ၎င်းသည် နှစ်ထပ်လုပ်ဆောင်သော ဆလင်ဒါရှေ့/နောက်ပြန်ပြောင်းခြင်းနှင့် စက်ပိုင်းဆိုင်ရာလုပ်ဆောင်ခြင်း pneumatic ထိန်းချုပ်မှုတို့အတွက် စံသတ်မှတ်ထားသော စက်မှုလုပ်ငန်းသုံး ခြေထောက်ထိန်းချုပ်အဆို့ရှင်ဖြစ်သည်။
