4m စီးရီး Solenoid Valve |5/2 လမ်း

SOLH 4M စီးရီးပြားအမျိုးအစား 5/2-လမ်းကြောင်း ဆိုလီနွိုက်အဆို့ရှင်များသည် နိုင်ငံတကာ NAMUR တပ်ဆင်ခြင်းစံနှုန်းများကို တင်းတင်းကျပ်ကျပ်လိုက်နာပြီး၊ ဘောလုံးကို အဆို့ရှင်များနှင့် လိပ်ပြာအဆို့ရှင်များပေါ်တွင် တိုက်ရိုက်တပ်ဆင်ရန်အတွက် ရည်ရွယ်ချက်ဖြင့် တည်ဆောက်ထားသည်။ ပေါင်းစပ်အောက်ခြေအခြေစိုက်စခန်းတွင် ကြိုတင်ထည့်သွင်းထားသော P, A, B, R1 နှင့် R2 လေလမ်းကြောင်းများပါရှိပြီး A/B အလုပ်လုပ်သည့် ဆိပ်ကမ်းများအတွက် ပြင်ပပြွန်မပါဘဲ actuator လေဝင်ပေါက်များနှင့် ချောမွေ့စွာ ချိတ်ဆက်နိုင်စေပါသည်။ ရိုးရှင်းသော ဤပုံစံသည် သမားရိုးကျ tube-connected 4V series solenoid valves များနှင့် နှိုင်းယှဉ်ပါက ပိုက်လိုင်းအပြင်အဆင် အလုပ်ဝန်နှင့် ဖြစ်နိုင်ခြေရှိသော လေယိုစိမ့်သည့်နေရာများကို သိသိသာသာ လျှော့ချပေးသည်။ ဤအစီအစဥ်သည် ဆီကင်းစင်သော လည်ပတ်မှုဖြင့် အတွင်းပိုင်းရှေ့ပြေး spool တည်ဆောက်မှုကို လက်ခံထားပြီး၊ single-coil spring reset (4M×10) နှင့် double-coil latching memory (4M×20) configurations- 4M100၊ mainstream 4M200 နှင့် high-flow 4M300 တို့ ပါဝင်ပါသည်။ ပိုက်လိုင်းလော့ခ်ချခြင်းအတွက် ပိုက်လိုင်းလော့ခ်ချခြင်းအတွက် အဆို့ရှင်အဖွင့်/အပိတ် အခြေအနေကို ရေရှည်တည်တံ့စေရန် ဓာတ်အားဖြတ်တောက်ပြီးနောက် နှစ်ထပ်လျှပ်စစ်ထိန်းချုပ်မှုဗားရှင်းများသည် လျှပ်စစ်ထိန်းချုပ်မှုပုံစံများကို ဖြတ်တောက်လိုက်သည်နှင့် တစ်ပြိုင်နက် စပရိန်တင်းအားအောက်တွင် အလိုအလျောက်ပြန်လည်သတ်မှတ်သည်။ ယူနစ်တစ်ခုစီတွင် အဆင်ပြေပြေ အော့ဖ်လိုင်း ခန့်အပ်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း စမ်းသပ်ခြင်းအတွက် ဘေးတွင် တပ်ဆင်ထားသော လက်စွဲနှိပ်ခလုတ်ကို တပ်ဆင်ထားသည်။ ကွိုင်များသည် IP65 ဖုန်မှုန့်ဒဏ်ခံပြီး ရေစိုခံကာကွယ်မှုဖြင့် ကမ္ဘာလုံးဆိုင်ရာ AC/DC ဗို့အားကို ပံ့ပိုးပေးသည်၊၊ ရေသန့်စင်မှု၊ ဓာတုပိုက်လိုင်းများနှင့် အထွေထွေစက်မှုသုံးအရည်ပြောင်းခြင်းများတွင် ပြင်းထန်သောလုပ်ငန်းခွင်အခြေအနေများအတွက် သင့်လျော်သည်။ စီးရီးသည် တူညီသော 4V စီးရီးများနှင့် မျှဝေထားသော manifold bases များနှင့် အတိုင်းအတာဖြင့် တွဲဖက်အသုံးပြုနိုင်ပြီး standalone actuator တပ်ဆင်ခြင်း သို့မဟုတ် multi-station manifolds မှတဆင့် ဗဟိုချုပ်ကိုင်ထားသော valve island တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။ ပင်မ Airtac 4M စီးရီးများနှင့် လဲလှယ်နိုင်သော စံချိန်စံညွှန်း NAMUR interface ဖြင့် ၎င်းသည် pneumatic ball နှင့် butterfly valve actuators များ၏ အလိုအလျောက် အဖွင့်အပိတ် စည်းမျဉ်းအတွက် သီးခြား ကိုက်ညီသော ထိန်းချုပ်မှု အစိတ်အပိုင်းတစ်ခုအဖြစ် ဆောင်ရွက်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

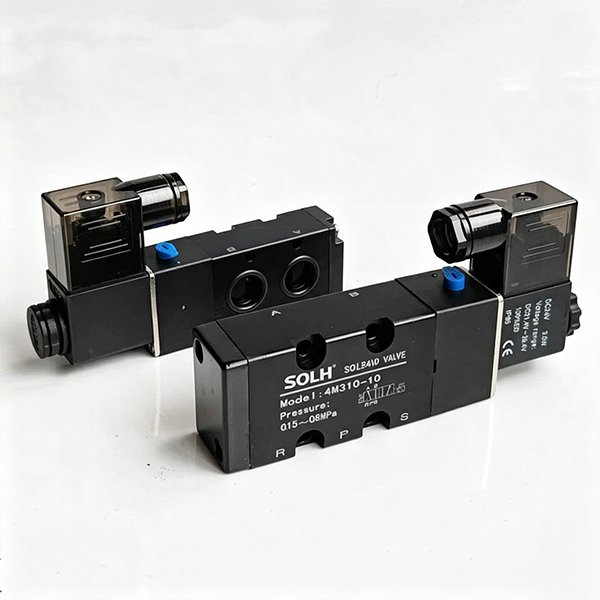

4M စီးရီး NAMUR Standard 5/2 Way Solenoid Valve | Actuator Mounted Plate Type Valve

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

SOLH 4M စီးရီးသည် ပရော်ဖက်ရှင်နယ်တစ်ဦးဖြစ်သည်။NAMUR စံ 5/2 way plate-type solenoid valve pneumatic actuator အလိုအလျောက်ထိန်းချုပ်မှုအတွက် အထူးထုတ်လုပ်ထားပါသည်။ ၎င်းသည် valve အောက်ခြေရှိ standard mounting hole ဖြင့် နိုင်ငံတကာ NAMUR side mounting စံနှုန်းများနှင့် တင်းကြပ်စွာ လိုက်နာပါသည်။ အဆို့ရှင်အား အလယ်အလတ် အဒက်တာလေပိုက်များ မပါဘဲ pneumatic ball valves များနှင့် butterfly valve actuators များ၏ ဘေးတွင် တိုက်ရိုက် laminated လုပ်ပြီး တပ်ဆင်နိုင်ပါသည်။ အဆို့ရှင်အလိုအလျောက်ထိန်းချုပ်မှုဆားကစ်များအတွက်သီးသန့်အသုံးပြုသည်၊ ၎င်းသည် Airtac 4M စီးရီးစံချိန်စံညွှန်းများနှင့်အပြည့်အဝကိုက်ညီပြီး သမားရိုးကျ 4V tube-type solenoid valves များနှင့်ဖွဲ့စည်းတည်ဆောက်ပုံအရကွဲပြားသည်။

1.1 Core ထုတ်ကုန် သတ်မှတ်ချက်များ

• လုပ်ဆောင်ချက် မုဒ်: 5/2 way (5-port 2-position)

• Drive ဖွဲ့စည်းပုံ: အတွင်းပိုင်းရှေ့ပြေး spool အမျိုးအစား၊ ချောဆီမပါသော လည်ပတ်မှု

• Mounting Standard− NAMUR စံဘေးတွင်တပ်ဆင်ခြင်း (အခြေခံ P/A/B/R1/R2 လေဆားကစ်များနှင့် ပေါင်းစပ်ထားသည်)

• ခေတ်ရေစီးကြောင်းမော်ဒယ်များ: 4M210-08၊ 4M210-06၊ 4M110-06

2. မော်ဒယ် Coding စည်းကမ်းများနှင့် စီးရီးစာရင်း အပြည့်အစုံ

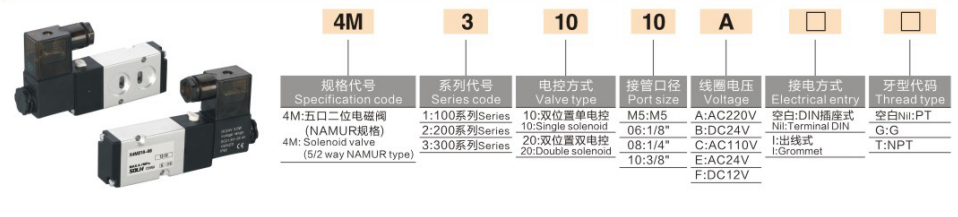

1. Coding Logic: 4M [Size Code] [Control Code] [Function Code] - [Port Thread]

Code အပိုင်း	အသေးစိတ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်
4M	NAMUR standard plate-type 5/2 way solenoid valve series
၁/၂/၃	အရွယ်အစားသတ်မှတ်ချက်- 1=100 စီးရီး၊ 2=200 စီးရီး၊ 3=300 စီးရီး
၁/၂	ထိန်းချုပ်မှုမုဒ်- 1=လျှပ်စစ်ထိန်းချုပ်မှုတစ်ခုတည်း (နွေဦးရာသီပြန်လည်သတ်မှတ်ခြင်း); 2=နှစ်ထပ်လျှပ်စစ်ထိန်းချုပ်မှု (လက်တင်မှတ်ဉာဏ်)
၀/၃	လုပ်ဆောင်ချက်အမျိုးအစား- 0=ပုံမှန်အားဖြင့် ဖွင့်ထားသောအမျိုးအစား၊ 3=အပိတ်စင်တာ (အသုံးပြုခဲ)
M5/06/08/10	ပြင်ပလေဝင်ပေါက်နှင့် အိတ်ဇောချည်အရွယ်အစား

2. မော်ဒယ် နမူနာ

4M210-08- 200 အရွယ်အစား၊ နွေဦးပြန်လည်သတ်မှတ်မှုဖြင့် လျှပ်စစ်ထိန်းချုပ်မှုတစ်ခု၊ PT1/4 ပြင်ပချည်ပေါက်ပေါက်

3. Full Series Mainstream Model Specification List

အရွယ်အစားသတ်မှတ်ချက်	လျှပ်စစ်ထိန်းချုပ်မှု (Spring Reset)၊	နှစ်ထပ်လျှပ်စစ်ထိန်းချုပ်မှု ( Self-locking Memory )	External Air Source Thread
4M100	4M110-M5/06	4M120-M5/06	M5/PT1/8
4M200 (အဖြစ်များဆုံး)	4M210-06/08	4M220-06/08	PT1/8/PT1/4
4M300	4M310-08/10	4M320-08/10	PT1/4/PT3/8

3. Core Technical Parameters

ကန့်သတ်ချက် အကြောင်းအရာ	သတ်မှတ်ချက်
အလုပ်ဖိအားအတိုင်းအတာ	0.15～0.8MPa
သက်သေဖိအား	1.2MPa
အလုပ်အလတ်စား	စစ်ထုတ်ထားသော compressed လေ (filter accuracy ≥40μm)
အလုပ်လုပ်သည့်အပူချိန်အတိုင်းအတာ	-20 ℃～+70 ℃
Max Action Frequency	5 ကြိမ် / စက္ကန့်
AC Coil ပါဝါ	220V/110V/24V; ၃.၅～4VA
DC Coil ပါဝါ	24V/12V; 2.5W
Wiring & Protection အဆင့်	DIN ပလပ်ပေါက်/ဝါယာကြိုး အမျိုးအစား၊ IP65 ရေစိမ်ခံပြီး ဖုန်မှုန့်ဒဏ်ခံနိုင်သည်။
4M1 စီးဆင်းမှု ကန့်သတ်ချက်	ထိရောက်သောဧရိယာ 5.5~12mm²၊ Cv=0.31~0.67
4M2 စီးဆင်းမှု ကန့်သတ်ချက်	ထိရောက်သောဧရိယာ 14~17mm²၊ Cv=0.78~1.0
4M3 စီးဆင်းမှု ကန့်သတ်ချက်	ထိရောက်သောဧရိယာ 25~30mm²၊ Cv=1.4~1.68

4. NAMUR Mounting Core အားသာချက်များနှင့် အဓိကရွေးချယ်မှုအမှတ်များ

• ပေါင်းစပ်ထားသော NAMUR Base Air Port- အဆို့ရှင်၏အောက်ခြေတွင် A/B လေဝင်ပေါက်များဖြင့် ထည့်သွင်းထားသည်။ actuator နှင့် တပ်ဆင်ပြီးနောက်၊ ၎င်းသည် actuator ၏ လေဝင်ပေါက် အပေါက်နှစ်ခုနှင့် အလိုအလျောက် ဆိုက်ကပ်သည်။ A/B အပေါက်များအတွက် ပြင်ပလေပိုက်များ မလိုအပ်ပါ။ P air inlet နှင့် R1/R2 အိတ်ဇောပေါက်များသည် ပြင်ပလေအရင်းအမြစ်ချိတ်ဆက်မှု၊ ပိုက်ဖွဲ့စည်းပုံကို ရိုးရှင်းစေပြီး ယိုစိမ့်မှုအမှတ်များကို လျှော့ချရန် လိုအပ်ပါသည်။

• Built-in Manual Test Push Rod− ပါဝါပိတ်ပြီးနောက် manual valve အဖွင့်နှင့် အပိတ်စမ်းသပ်မှုကို ပံ့ပိုးပေးသည့် အဆို့ရှင်ဘေးဘက်ရှိ လက်စွဲအမှားရှာခလုတ်ကို တပ်ဆင်ထားပြီး၊ ဆိုက်အတွင်း တပ်ဆင်ခြင်း၊ အမှားပြင်ဆင်ခြင်းနှင့် စက်ပစ္စည်းပြုပြင်ထိန်းသိမ်းခြင်းအတွက် အဆင်ပြေသည်။

• Dual Control Mode ၏ လက္ခဏာများ: 4M×20 နှစ်ထပ်လျှပ်စစ်ထိန်းချုပ်မော်ဒယ်များသည် လက်ရှိအဆို့ရှင်အနေအထားကိုဆက်လက်ထိန်းသိမ်းထားရန် ပါဝါပိတ် ကိုယ်တိုင်သော့ခတ်ထားသောမှတ်ဉာဏ်ဖွဲ့စည်းပုံကို လက်ခံကျင့်သုံးပါသည်။ 4M×10 တစ်ခုတည်းသော လျှပ်စစ်ထိန်းချုပ်မှု မော်ဒယ်များသည် ပါဝါပိတ်ပြီးနောက် စပရိန်အားဖြင့် အလိုအလျောက် ပြန်လည်သတ်မှတ်ခြင်း၊ ဘေးကင်းမှု ပြန်လည်သတ်မှတ်ခြင်းနှင့် နေရာချထားခြင်း တောင်းဆိုချက်များကို အသီးသီး ဖြည့်ဆည်းပေးသည်။

• လိုက်ဖက်သော Manifold Mounting: 4V စီးရီး (4M100M/200M/300M manifold base) နှင့် တူညီသော အခြေခံသတ်မှတ်ချက်ကို မျှဝေသည်။ ၎င်းသည် manifold တပ်ဆင်မှုမှတစ်ဆင့် valves အများအပြားအတွက် ဗဟိုချုပ်ကိုင်ထားသောလေထောက်ပံ့မှုကို ထောက်ပံ့ပေးပြီး သီးခြားလည်ပတ်မှုအတွက် actuator တစ်ခုတည်းပေါ်တွင်လည်း တိုက်ရိုက်တပ်ဆင်နိုင်သည်။

5. 4M NAMUR Valve vs 4V သမားရိုးကျ Tube Valve | အမှားအယွင်း တိုက်ဖျက်ရေး လမ်းညွှန်

နှိုင်းယှဉ်ချက်	4M NAMUR Plate Valve	4V သမားရိုးကျ Tube Valve
တပ်ဆင်ခြင်းနည်းလမ်း	အောက်ခြေတွင် တိုက်ရိုက်ထည့်သွင်းထားသော actuator (NAMUR standard)	ဘေးဘက်ပြွန်ထည့်သွင်းခြင်း၊ သီးခြား manifold base ဖြင့် တပ်ဆင်ခြင်း။
A/B Air Port ဒီဇိုင်း	အောက်ခြေတွင် တပ်ဆင်ထားသော အထိုင်ပေါက်၊ ပြင်ပပိုက်မရှိပါ။	အဆို့ရှင်ကိုယ်ထည်အပေါ်ပိုင်းရှိ ပြင်ပပိုက်ချိတ်ဆက်မှု
Core လျှောက်လွှာ	Pneumatic ball valve / butterfly valve actuator ထိန်းချုပ်မှု
အခြေခံဖလှယ်နိုင်မှု	တူညီသောသတ်မှတ်ချက်များ၏ 4V စီးရီးအချိ်န်ကို မျှဝေပါ။	NAMUR actuator တွင် တိုက်ရိုက်တပ်ဆင်၍မရပါ။

6. ရိုးရိုးတွဲဖက်အသုံးပြုမှုများ

• Valve အလိုအလျောက်ထိန်းချုပ်မှုစနစ်- 4M210-08 သည် DA/SR pneumatic actuator + ball/butterfly valve နှင့် ကိုက်ညီပြီး ရေနံဓာတုဗေဒ၊ ရေသန့်စင်ခြင်းနှင့် ပိုက်လိုင်းအရည်ပြောင်းခြင်းကိရိယာများတွင် တွင်ကျယ်စွာအသုံးပြုသည်။

• Valve Island ပေါင်းစပ်စနစ်: အလိုအလျောက်ပိုက်လိုင်းအစုအဝေးများအတွက် 4M စီးရီး solenoid valves အများအပြားကို ဗဟိုချုပ်ကိုင်ထားသော လေပေးဝေမှုနှင့် ပေါင်းစပ်ထည့်သွင်းမှုကို နားလည်ရန် 4M200M multi-link manifold base ကို အသုံးပြုပါ။

• ပိုက်လိုင်း Piping Matching: တည်ငြိမ်ပြီး ယိုစိမ့်မှုမရှိသော ချိတ်ဆက်မှုအတွက် ပင်မလေအရင်းအမြစ်ပိုက်လိုင်းနှင့် လျင်မြန်စွာ အထိုင်ချရန်အတွက် ပြင်ပချည်ပေါက်များကို KQ2 အမြန်ချိတ်ဆက်ထားသော အမျိုးသားချည်ဖြောင့် ကိရိယာများနှင့် ချိတ်ဆက်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH 4M စီးရီးများသည် pneumatic actuator များအတွက် အထူးသီးသန့် NAMUR standard plate-type 5/2 way solenoid valve ဖြစ်ပြီး tubeless direct mounting၊ lubrication-free operation နှင့် IP65 protection တို့ပါဝင်ပြီး pneumatic ball valves များနှင့် butterfly valves များကို အလိုအလျောက်ပြောင်းခြင်းအတွက် အကောင်းဆုံးသော ပံ့ပိုးမှုအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။
