5V စီးရီး Solenoid Valve | 5/2 & 5/3 Way High-Frequency Low Power Pneumatic Control Valve

အမှတ်တံဆိပ်- SOLH by Richge Technology | AirTAC 5V စီးရီး High-End Solenoid Valve အတွက် အပြည့်အဝ တွဲဖက်အသုံးပြုနိုင်သည်။

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     SOLH 5V စီးရီးသည် AirTAC မူရင်း 5V စီးရီးများနှင့် အပြည့်အဝ လဲလှယ်နိုင်သော အဆင့်မြင့် 5-port pneumatic directional solenoid valve ဖြစ်သည်။ အကျုံးဝင်တယ်။5/2 way two-position နှင့်5/3 way သုံး-အနေအထား လုပ်ဆောင်နိုင်သောအမျိုးအစားများ။ ပါဝါနည်းသော စွမ်းအင်ချွေတာသော ကွိုင်ဒီဇိုင်းဖြင့် အဆင့်မြင့် spool လျှောဖွဲ့စည်းပုံအား လက်ခံထားပြီး၊ ၎င်းတွင် အလွန်ရှည်လျားသော ဝန်ဆောင်မှုသက်တမ်း၊ တည်ငြိမ်သော ကြိမ်နှုန်းမြင့်ခလုတ်နှင့် ချို့ယွင်းမှုနှုန်းနည်းပါးသည်။ အတွင်းပိုင်းလော့အိတ်ဇောဖွဲ့စည်းပုံနှင့် IP65 အကာအကွယ်အဆင့်ဖြင့်၊ ၎င်းသည် လျှပ်စစ်ပစ္စည်းများ၊ အစားအသောက်နှင့် ဆေးဘက်ဆိုင်ရာ ကုသမှုကဲ့သို့သော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်များကို သန့်ရှင်းစေရန် ဖော်ရွေပါသည်။ double-acting ဆလင်ဒါများကို အပြန်အလှန်ထိန်းကျောင်းရန်အတွက် ပရော်ဖက်ရှင်နယ်ကျကျအသုံးပြုထားသော၊ ၎င်းသည် စံနှုန်းမြင့် အလိုအလျောက်နမ်မာစနစ်များအတွက် ဦးစားပေး core control valve ဖြစ်သည်။

  1.1 Core Port & Function အဓိပ္ပါယ်

     • 5-Port ဖွဲ့စည်းမှု: P (ပင်မလေဝင်ပေါက်)၊ A/B (အလုပ်လုပ်သည့်ပလပ်ပေါက်နှစ်ခု)၊ R/S (နှစ်ကိုယ်ခွဲထွက်ပေါက်များ)

     • 5/2 Way Two-Position: လမ်းကြောင်းတစ်ခုတည်းပြောင်းပြန်လုပ်ဆောင်ချက်၊ ဆလင်ဒါတိုးချဲ့ခြင်းနှင့် ပြန်လည်ရုပ်သိမ်းခြင်းစက်ဝန်းထိန်းချုပ်မှုကို ပြီးမြောက်စေသည်။

     • 5/3 Way Three-Position: အလယ်တန်း ကြားနေ အနေအထား၊ ဆလင်ဒါ ရပ်တန့်ခြင်းကို ပံ့ပိုးပေးခြင်း၊ ဖိအား ထိန်းသိမ်းခြင်းနှင့် အိတ်ဇော အပြည့်အဝ ပြန်လည်သတ်မှတ်ခြင်း လုပ်ဆောင်ချက်များ

     • Core လျှောက်လွှာ: နှစ်ထပ်သုံး အနုမဆလင်ဒါများအားလုံး၏ full-stroke reciprocating operation control အတွက် အထူးပြု

2. Core Product အမျိုးအစားခွဲခြားခြင်းနှင့် Functional Logic

  2.1 5/2 Way Two-Point Solenoid Valve

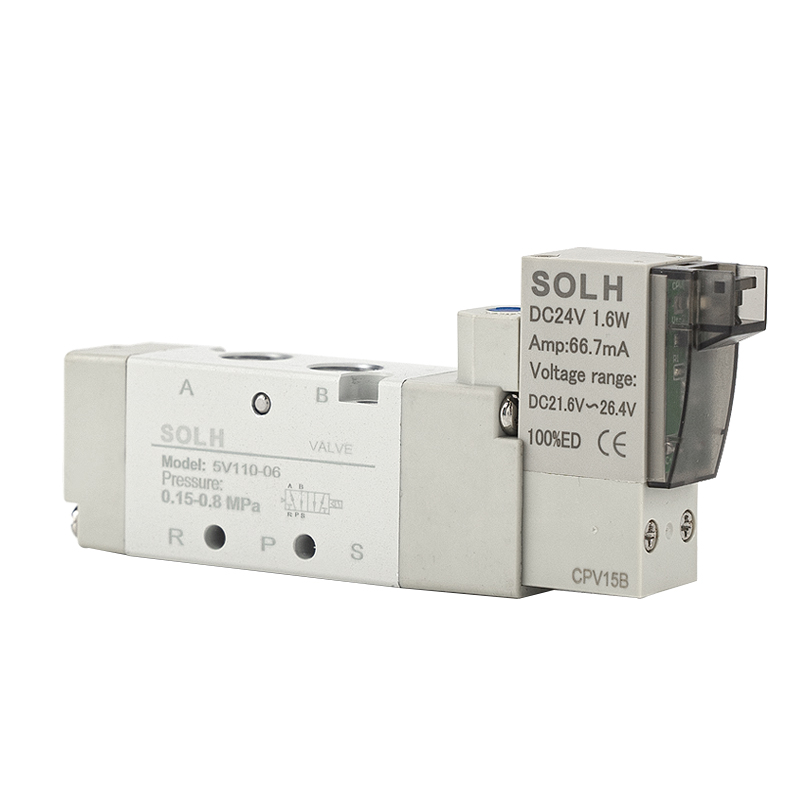

     • တစ်ခုတည်းသော လျှပ်စစ်ထိန်းချုပ်မှု (5V110/210/310): ဦးတည်ချက်ပြောင်းခြင်း၊ ပါဝါပိတ် အလိုအလျောက် စပရိန်ပြန်လည်သတ်မှတ်ခြင်းအတွက် လျှပ်စစ်ထုတ်ထားပြီး၊ သမားရိုးကျ အပြန်ပြန်အလှန်လှန် ပြေးလွှားခြင်းအတွက် သင့်လျော်သည်

     • နှစ်ထပ် လျှပ်စစ်ထိန်းချုပ်မှု (5V120/220/320)- နောက်ပြန်လှည့်ခြင်းလုပ်ဆောင်ချက်၊ ပါဝါပိတ်ပြည်နယ်မှတ်ဉာဏ်နှင့် မိမိကိုယ်မိမိ ကိုင်ဆောင်ထားရန်၊ အချိန်ကြာမြင့်စွာ အနေအထားလော့ခ်ချခြင်းလုပ်ငန်းခွင်အခြေအနေများအတွက် သင့်လျော်သော လျှပ်စစ်ဓာတ်အားဖြည့်ပေးသည်

  2.2 5/3 Way Three-Point Solenoid Valve (Double Electric Control)

     မတူကွဲပြားသော site လုပ်ငန်းစဉ်လိုအပ်ချက်များနှင့်ကိုက်ညီရန် ရွေးချယ်နိုင်သော ဗဟိုကြားနေလုပ်ဆောင်ချက်သုံးခု-

     • 30C (ဗဟိုပိတ်ထားသည်): ဗဟိုအနေအထား P ပို့တ်ကိုပိတ်ထားသည်၊ A/B အပေါက်များသည် R/S အိတ်ဇောပေါက်များနှင့် ဆက်သွယ်သည်၊၊ မည်သည့်လေဖြတ်သည့်အနေအထားတွင်မဆို ဆလင်ဒါရပ်တန့်ခြင်းနှင့် ဖိအားကို ထိန်းထားနိုင်သည်ကို သိရှိနားလည်သည်

     • 30E (Central Exhaust)− ဗဟိုအနေအထား P ပို့တ်ကို ပိတ်ထားပြီး၊ A/B နှစ်ခု ပေါက်များ အပြည့်အဝ ကုန်သွားပြီ၊ ကျန်ရှိသော ဖိအားမရှိဘဲ ဆလင်ဒါကို လျင်မြန်စွာ ပြန်လည်သတ်မှတ်သည်

     • 30P (Central Pressure Holding): ဗဟိုအနေအထား P ပို့တ်သည် A/B ပေါက်များနှင့် ဆက်သွယ်သည်၊ R/S အိတ်ဇောပေါက်များကို ပိတ်ထားပြီး စနစ်ပိုက်လိုင်းဖိအားကို တည်ငြိမ်စွာ ထိန်းသိမ်းထားသည်။

3. Mainstream Models၊ Calibre & Flow Parameters

4. Core Technical Parameters

5. Model Coding အမြန်ဘာသာပြန်ခြင်း။

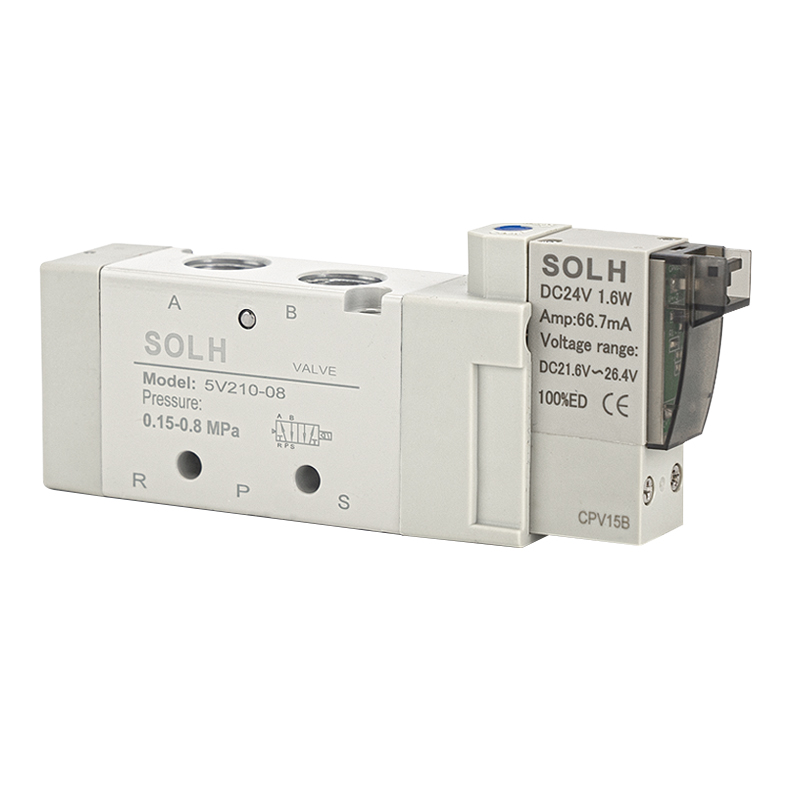

     စံနမူနာအနေဖြင့် 5V210-08 DC24V ကိုယူခြင်း။

     • 5V: 5-port 2/3 အနေအထား pneumatic solenoid valve အတွက် စီးရီးကုဒ်

     • 2200 စီးရီးသတ်မှတ်ချက်၊ G1/8 နှင့် G1/4 ပင်မရေစီးကြောင်းလုပ်ရည်ကိုင်ရည်နှင့် သက်ဆိုင်သည်

     • 10: တစ်ခုတည်းလျှပ်စစ်ထိန်းချုပ်မှု 2-အနေအထားအမျိုးအစား;20 = နှစ်ဆလျှပ်စစ်ထိန်းချုပ်မှုအမျိုးအစား;30C/E/P = 3-အနေအထား ဗဟိုအလုပ်လုပ်တဲ့အမျိုးအစား

     • 08မျက်နှာပြင် အတိုင်းအတာ G1/4;06 = G1/8;M5 = မိုက်ခရို M5 ကြိုး

     • DC24V: အဆင့်သတ်မှတ်ဗို့အား;B DC24V ကို ကိုယ်စားပြုပြီး၊A AC220V သည် ဗို့အားမျိုးစုံကို ရွေးချယ်ခွင့်ရှိသည်။

6. Core Product အားသာချက်များ

     • ပါဝါနည်းပါးပြီး ဝန်ဆောင်မှုသက်တမ်း အလွန်ကြာပါသည်။: 0.9W ပါဝါနည်းသော စွမ်းအင်ချွေတာသော ကွိုင်သည် ရေရှည်လည်ပတ်ပါဝါသုံးစွဲမှုကို လျှော့ချပေးသည်။ ပွတ်တိုက်မှုနည်းပါးသော ခံနိုင်ရည်ရှိသော တိကျသော မြင့်မားသော spool တံဆိပ်ခတ်တည်ဆောက်ပုံအား အသုံးပြုခြင်းဖြင့်၊ ၎င်းသည် တည်ငြိမ်သော ကူးပြောင်းခြင်းစက်ဝန်းပေါင်း သန်း 30+ ကို ထောက်ပံ့ပေးပြီး နောက်ပိုင်းတွင် ပြုပြင်ထိန်းသိမ်းမှုအကြိမ်ရေကို လျှော့ချပေးသည်။

     • အလွန်မြန်သော ကြိမ်နှုန်းမြင့် တုံ့ပြန်မှု: ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အတွင်းပိုင်းလေ၀င်ပေါက်ဒီဇိုင်းသည် 0.05 စက္ကန့်အတွင်း တုံ့ပြန်မှုပြောင်းချိန်ကို ရရှိပြီး အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများ၏ ကြိမ်နှုန်းမြင့် စက်ဝန်းလုပ်ဆောင်မှုလိုအပ်ချက်များကို အပြည့်အဝလိုက်လျောညီထွေဖြစ်စေသည်။

     • သန့်ရှင်းသောပတ်ဝန်းကျင်တွင် လိုက်လျောညီထွေရှိမှုတပ်ဆင်ထားသော ဗဟိုချုပ်ကိုင်မှုရှိသော အတွင်းပိုင်း ရှေ့ပြေးအိတ်ဇောတည်ဆောက်ပုံသည် ပြင်ပဆီနှင့် ဓာတ်ငွေ့များ လျှံထွက်ညစ်ညမ်းမှုကို ရှောင်ရှားနိုင်ပြီး လျှပ်စစ်ပစ္စည်း၊ အစားအစာနှင့် ဆေးဘက်ဆိုင်ရာ လုပ်ငန်းများ၏ ဖုန်မှုန့်ကင်းစင်ပြီး သန့်ရှင်းသော ထုတ်လုပ်မှုစံနှုန်းများကို အပြည့်အဝ ဖြည့်ဆည်းပေးသည်။

     • အားကောင်းသော ပေါင်းစပ်မှုနှင့် အဆင်ပြေသော အမှားရှာပြင်ခြင်း။: ပစ္စည်းနေရာချွေတာရန် manifold valve bank ပေါင်းစပ်တပ်ဆင်မှုကို ပံ့ပိုးပါ။ အဆို့ရှင်ကိုယ်ထည်တွင် လက်စွဲခလုတ်ဖြင့် တပ်ဆင်ထားပြီး၊ တစ်ခုတည်း-အဆို့ရှင် အမှားရှာပြင်ခြင်းနှင့် စက်ကိရိယာများ စမ်းသပ်လည်ပတ်မှုကို လွယ်ကူချောမွေ့စေသည်။

     • တည်ငြိမ်ပြီး ရာသီဥတုဒဏ်ခံနိုင်သော စွမ်းဆောင်ရည်: ကျယ်ပြန့်သော အပူချိန် လိုက်လျောညီထွေရှိသော အကွာအဝေးနှင့် IP65 ဖုန်မှုန့်ဒဏ်ခံပြီး ရေစိုခံအဆင့်၊ ရှုပ်ထွေးသော အိမ်တွင်းနှင့် ပြင်ပစက်မှုပတ်ဝန်းကျင်များတွင် တည်ငြိမ်သောလုပ်ဆောင်မှု။

7. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • Double-Acting Cylinder Reciprocating Control: အလိုအလျောက် ကိုင်တွယ်ခြင်း၊ ပစ္စည်းတွန်းခြင်း၊ မီးဖိုချောင်ပိတ်ခြင်း၊ rotary positioning နှင့် အခြားသော pneumatic reciprocating လုပ်ဆောင်ချက်များအတွက် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

     • အဆင့်အတန်းမြင့် အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများ: မော်တော်ယာဥ်ဂဟေလိုင်းများ၊ ထုပ်ပိုးခြင်း တံဆိပ်ခတ်ခြင်းနှင့် ဖြတ်တောက်ခြင်း၊ အီလက်ထရွန်းနစ် မျက်နှာပြင်တပ်ဆင်ခြင်း၊ အစားအစာဖြည့်ခြင်းနှင့် အခြားတိကျသော အလိုအလျောက်စနစ်သုံး စက်ကိရိယာများအတွက် အသုံးချခြင်း။

     • မြင့်မားသော ကြိမ်နှုန်းနှင့် သန့်ရှင်းသော အလုပ်အခြေအနေများ: မကြာခဏ နောက်ပြန်ဆုတ်ခြင်း၊ ညစ်ညမ်းမှု သုည နှင့် ရေရှည်တည်ငြိမ်သော စဉ်ဆက်မပြတ် လည်ပတ်မှု လိုအပ်သော စက်မှုအခြေအနေများအတွက် ဦးစားပေး အဆို့ရှင် အမျိုးအစား။

8. ရွေးချယ်မှုထူးခြားချက်- 5V စီးရီးနှင့် 4V စီးရီး Solenoid Valve

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH 5V စီးရီးသည် ပါဝါသုံးစွဲမှုနည်းသော၊ အလွန်ရှည်လျားသောဝန်ဆောင်မှုသက်တမ်းနှင့် ကြိမ်နှုန်းမြင့်မားသော ကူးပြောင်းခြင်းစွမ်းဆောင်ရည်တို့ပါရှိသော အဆင့်မြင့်ဆုံး 5/2 & 5/3 နည်းလမ်း pneumatic solenoid valve ဖြစ်သည်။ သန့်ရှင်းသောအတွင်းပိုင်းအိတ်ဇောနှင့် IP65 ရေစိမ်ခံခြင်းနှင့် ဖုန်မှုန့်ဒဏ်ခံခြင်း ဒီဇိုင်းတို့ပါရှိသော၊ ၎င်းသည် နှစ်ထပ်ဆလင်ဒါများ နှင့် အဆင့်အတန်းမြင့်သော သန့်ရှင်းသော အလိုအလျောက်အဆုတ်ရောင်စနစ်များအတွက် အကောင်းဆုံး core control valve ဖြစ်ပြီး AirTAC မူရင်း 5V စီးရီးများနှင့် အပြည့်အဝ တွဲဖက်အသုံးပြုနိုင်ပါသည်။
