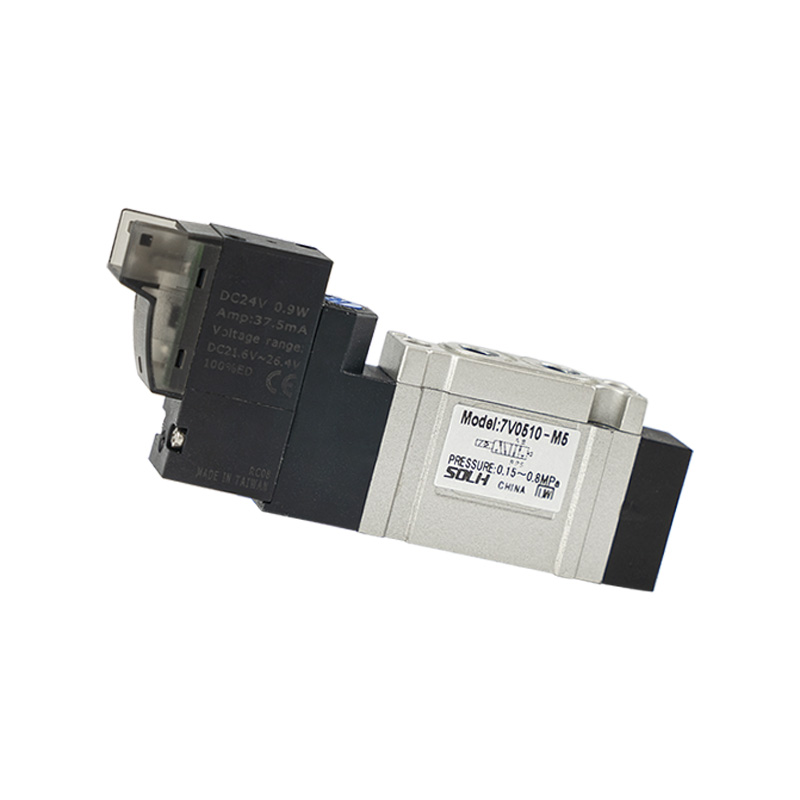

7V Series Compact Pilot သည် 5/2 နှင့် 5/3 Solenoid Valve

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH 7V စီးရီးသည် ယေဘူယျစံ pneumatic ဆားကစ်များအတွက် အထူးဒီဇိုင်းထုတ်ထားသော 5/2-way နှင့် 5/3-way functions များကို ဖုံးအုပ်ထားသော ကျစ်လစ်သော pilot-operated directional solenoid valve ဖြစ်သည်။ အတွင်းပိုင်း ဗဟိုချုပ်ကိုင်မှုရှိသော အိတ်ဇောဖွဲ့စည်းပုံအား ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ထားသော စီးဆင်းမှုလမ်းကြောင်းဖြင့် အသုံးပြုခြင်းဖြင့် ၎င်းသည် ထူးထူးခြားခြား ကြီးမားသော စီးဆင်းနိုင်စွမ်း၊ လျင်မြန်သော ကူးပြောင်းမှုတုံ့ပြန်မှုနှင့် ပါဝါသုံးစွဲမှု နည်းပါးသည်။ ဆလင်ဒါအများအပြားကို ဗဟိုချုပ်ကိုင်မှုထိန်းချုပ်ရန်အတွက် ၎င်းကို သီးသန့်အသုံးပြုခြင်း သို့မဟုတ် ဖန်တည်းသောအဆို့ရှင်ဘဏ်များတွင် တပ်ဆင်နိုင်သည်။

Core Structure နှင့် Functional Classification

 1. Port & Position Function အဓိပ္ပါယ်-

   1.1  5/2 Way Solenoid Valve: 1 inlet P၊ အလုပ်လုပ်သော ပေါက်ပေါက် 2 ခု A/B၊ အိတ်ဇောပေါက် R/S 2 ခု

     -- 10 နောက်ဆက်တွဲ- Single coil single solenoid spring return

     -- 20 နောက်ဆက်တွဲ- နှစ်ထပ်ကွိုင်နှစ်ထပ် ဆိုလီနွိုက်လက်တင်အမျိုးအစား

   1.2 5/3 Way Double Coil Solenoid Valve (ဗဟို အူတိုင် လုပ်ဆောင်ချက် 3 ခု)

     -- 30C စင်တာကို ပိတ်ထားသည်- လက်ကိုင်ကို ကုပ်ရန်အတွက် ဆလင်ဒါဖိအားကို လော့ခ်ချရန်အတွက် အလယ်အလတ်အနေအထားတွင် ဆိပ်ကမ်းများအားလုံးကို အပြည့်အ၀အလုံပိတ်ထားသည်။

     -- 30E Center Exhaust- A&B သည် ကျန်ရှိသောဖိအားကို ဘေးကင်းစွာ ထုတ်လွှတ်ရန် အိပ်ဇော R/S နှင့် ချိတ်ဆက်ထားသည်။

     -- 30P Center Pressure Supply- P သည် A နှင့် B နှစ်ခုလုံးကို ချိတ်ဆက်ထားပြီး၊ ဆလင်ဒါနှစ်ဖက်စလုံးသည် လေဖိအားကို ထိန်းသိမ်းထားသည်။

  2. Drive & Structural Feature

     -- Drive အမျိုးအစား- လေယာဉ်မှူးလုပ်ဆောင်သည့် ဒီဇိုင်း၊ စတင်မှုဖိအားနည်းသော၊ အလွန်မြန်သော တုံ့ပြန်မှုနှင့် ကြီးမားသော စီးဆင်းမှုထွက်ရှိမှု

     -- အတွင်းပိုင်းဗဟိုပြုထားသောအိတ်ဇော- ပင်မအိတ်ဇောပေါက် R/S မှတစ်ဆင့် လေယာဉ်မှူးလေသည် တစ်ပုံစံတည်း ကုန်ဆုံးသွားသည်၊ ပြန့်ကျဲနေသော လေယာဉ်မောင်းအိတ်ဇောမပါဘဲ သန့်ရှင်းသပ်ရပ်သော ပိုက်များ

Series Size & Flow Parameter ဇယား

Universal General Technical Specifications

     -- Operating Pressure Range: 0.15 ~ 0.8 MPa

     -- Proof Test Pressure: 1.2 MPa

    - လည်ပတ်အပူချိန် - 20 ℃ ~ + 70 ℃ (လေ၀င်ပေါက်တွင် icing မပါ)

     -- တုံ့ပြန်မှုပြောင်းချိန်- ≤50 ms

     -- Max Operating Frequency: 5 Hz

     -- Coil Power Consumption: DC = 0.7W; AC = 1.1VA

     -- စံဗို့အား ရွေးချယ်မှုများ

        DC- 12V(F), 24V(B)

        AC : 110V(C), 220V(A)

     -- ကာကွယ်မှုအဆင့်- IP40 ဖုန်မှုန့်ဒဏ်ခံနိုင်ရည်ရှိသည်။

     -- Valve ကိုယ်ထည်ပစ္စည်း- အလူမီနီယမ်သတ္တုစပ်

Model Naming Rule ကို ပြီးအောင်လုပ်ပါ။

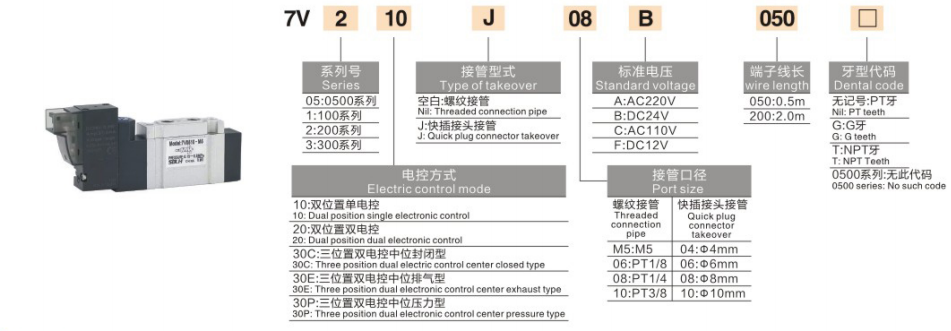

  1. ဥပမာ မော်ဒယ်- 7V210J08B050

     -- 7V- လေယာဉ်မှူးလုပ်ဆောင်သည့် 5/2 နှင့် 5/3 ကျစ်လစ်သိပ်သည်းသော ဆိုလီနွိုက်အဆို့ရှင်အတွက် စီးရီးကုဒ်

     -- 2- အရွယ်အစားကုဒ် (2 = 7V200 စီးရီး၊ 1/4" အပေါက်)

     -- 10/20/30C/30E/30P- ပတ်လမ်းလုပ်ဆောင်ချက်

        10=5/2 single coil; 20=5/2 နှစ်ထပ်ကွိုင်; 30 စီးရီး = 5/3 သုံး-အနေအထား

     -- J- ဆိပ်ကမ်းချိတ်ဆက်မှုပုံစံ၊ J = push-in quick fitting၊ blank = standard thread port

     -- 08- ဆိပ်ကမ်းအရွယ်အစားကုဒ် (08 = 1/4")

     -- B- ကွိုင်ဗို့အားကုဒ် (B=DC24V၊ A=AC220V)

     -- 050- ကြိုးအရှည်ကုဒ် (050 = 0.5 မီတာ ကေဘယ်ကြိုး)

အသုံးများသော စံကိုးကား မော်ဒယ်များ

  1. 5/2 Two-Position Series

     -- Single coil spring return: 7V110-06 (1/8", DC24V)

     -- နှစ်ထပ်ကွိုင် လပ်ချခြင်း- 7V220-08 (1/4", AC220V)

  2. 5/3 Three-Position Series

     -- စင်တာပိတ်ဖိအားကိုင်ဆောင်မှု- 7V130C-06

     -- စင်တာအိတ်ဇောဖိအားထုတ်လွှတ်မှု- 7V230E-08

     -- အလယ်ဗဟိုတွင် dual port ဖိအား- 7V330P-10

အဓိကထုတ်ကုန် အားသာချက်များ

  1. မြင့်မားသောစီးဆင်းမှုစွမ်းဆောင်ရည်ကိုမြှင့်တင်ထားသည်။

     -- သမားရိုးကျ 4V စီးရီးဆိုလီနွိုက်အဆို့ရှင်များနှင့် နှိုင်းယှဉ်ပါက အတွင်းပိုင်း လွယ်ကူချောမွေ့သော အပြေးသမား ဒီဇိုင်း၊ စီးဆင်းနိုင်မှု 30% ဝန်းကျင် တိုးလာသည်၊ ပိုမြန်သော ဆလင်ဒါ တိုးချဲ့မှုနှင့် ဆုတ်ခွာမှု မြန်နှုန်းကို သိရှိနားလည်စေသည်။

  2. လိုက်လျောညီထွေရှိသော လမ်းကြောင်းပေါင်းစုံ တပ်ဆင်ခြင်းနှင့် dual port ရွေးချယ်စရာများ

     -- အလျားလိုက်နှင့် ဒေါင်လိုက် တပ်ဆင်ခြင်းကို ထောက်ပံ့ပေးသည်။ ချိတ်ဆက်မှုမုဒ်နှစ်ခု- လျင်မြန်သော tubing တပ်ဆင်မှုအတွက် ပုံမှန် thread port သို့မဟုတ် အမြန် push-in တပ်ဆင်ခြင်း။

  3. Manifold ပေါင်းစပ်ထားသော မော်ဂျူလာ ဒီဇိုင်း

     -- Multi-station manifold valve base နှင့် လိုက်ဖက်သော၊ ကက်ဘိနက်တပ်ဆင်မှုနေရာချွေတာရန်နှင့် ပင်မလေပိုက်အပြင်အဆင်ကို ရိုးရှင်းစေရန်အတွက် များစွာသော အဆို့ရှင်များကို စုစည်းထားသည်။

  4. အလွန်နိမ့်သောပါဝါကွိုင်

     -- ဝပ်ထွတ်နည်းသော ကွိုင်ဒီဇိုင်းသည် စွမ်းအင်သုံးစွဲမှုနည်းပါးပြီး ရေရှည်ဆက်တိုက် စွမ်းအင်သုံးစွဲမှုအခြေအနေများအတွက် သင့်လျော်သော အပူထုတ်လုပ်မှုကို လျှော့ချပေးသည်။

  5. အလွန်ရှည်လျားသောဝန်ဆောင်မှုသက်တမ်း

     - တိကျသောအတွင်းပိုင်း spool နှင့် sealing တည်ဆောက်ပုံ၊ ပြုပြင်ထိန်းသိမ်းမှုအနည်းဆုံးဖြင့် သန်းပေါင်းများစွာသော switching cycles အထိ တည်ငြိမ်သောစွမ်းဆောင်ရည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH 7V သည် ကျစ်ကျစ်လျစ်လျစ်သော pilot-operated solenoid valve တွင် 5/2 single/double coil နှင့် 5/3 three center function variants နှင့် M5~3/8" complete port sizes နှင့်အတူ သမရိုးကျ 4V စီးရီးများထက် 30% ပိုစီးဆင်းမှု၊ ပါဝါသုံးစွဲမှုနည်းပြီး universal directional control valves အတွက် pne စံသတ်မှတ်ချက်အားလုံးအတွက် universal directional control valves အဖြစ် အမြောက်အမြားပြုလုပ်နိုင်သော ဒီဇိုင်း
