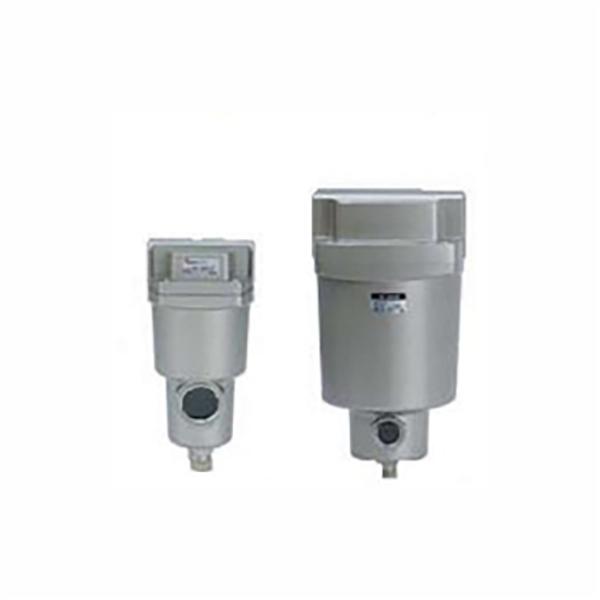

AFF/AM Series Compressed Air Purification Filter (ပင်မလိုင်း)

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

စီးရီးနေရာချထားခြင်းနှင့် အဓိကလုပ်ဆောင်ချက်များ

     AFF နှင့် AM တို့သည် အူတိုင်ပေါင်းစပ်လေထုကို သန့်စင်ပေးသည့် အစုအဝေးအဖြစ် ဖွဲ့စည်းသည်။ AFF သည် အစိုင်အခဲအညစ်အကြေးများနှင့် နို့ဆီအမှုန်အမွှားများကို ဖယ်ရှားရန် အဓိကကြမ်းသောစစ်ထုတ်မှုအဖြစ် လုပ်ဆောင်ပြီး AM သည် မိုက်ခရိုဆီများဖယ်ရှားပစ်ရန်အတွက် တိကျသောဆီအမှုန်အမွှားများကို ခွဲခြားပေးကာ၊ ဖိသိပ်ထားသောလေကို သန့်ရှင်းမှုပိုမိုကောင်းမွန်စေကာ downstream pneumatic actuator များကို အပြည့်အဝကာကွယ်ပေးသည်။

  1. AFF စီးရီး ပင်မလိုင်း ကြမ်းတမ်း စစ်ထုတ်မှု

     -- Filtration တိကျမှု- 1μm၊ 99% particle capture rate (အဟောင်း 3μm အဆင့်မှ အဆင့်မြှင့်ထားသည်)

     -- Core လုပ်ဆောင်ချက်- ကြီးမားသောဖုန်မှုန့်များ၊ သံချေးအညစ်အကြေးများနှင့် နို့ဆီဘူးများကို ဖယ်ရှားပေးကာ 99% သောရေကို ခွဲထုတ်ခြင်း ထိရောက်မှုအား အရှေ့ဘက်တွင် အဓိကစစ်ထုတ်ခြင်း

     -- သန့်ရှင်းမှုစံနှုန်း- ISO8573-1:2010 [4:7:4]

  2. AM Series Oil Mist Separator (Fine Filter)

     -- Filtration တိကျမှု- 0.1μm၊ 99% micro oil mist ဖမ်းယူနှုန်း (အဟောင်း 0.3μm အဆင့်မှ အဆင့်မြှင့်ထားသည်)

     -- Core လုပ်ဆောင်ချက်- ပြီးပြည့်စုံသော ဆီအခိုးအငွေ့ကို ခွဲထုတ်ခြင်း၊ ထွက်ပေါက်ကျန်ရှိသော ဆီပြင်းအား ≤1mg/m³ (0.8ppm)၊ ဆီမပါသော ချောဆီ လုပ်ငန်းစဉ်လိုအပ်ချက်များနှင့် အပြည့်အဝ ကိုက်ညီသည်

     -- သန့်ရှင်းမှုစံနှုန်း- ISO8573-1:2010 [2:7:3]

  3. မျှဝေထားသော အထွေထွေ အားသာချက်များ

     -- အလွန်နိမ့်သောဖိအားကျဆင်းမှု ≤5kPa၊ စွမ်းအင်ချွေတာမှု၊ စီးဆင်းမှုစွမ်းရည် 20% နှင့် သမားရိုးကျမော်ဒယ်များနှင့် တိုးလာသည်

     -- ပေါ့ပါးသော သံမဏိရည် သိုလှောင်မှု ဇလုံ၊ ​​အများဆုံး အလေးချိန် 52% အထိ လျှော့ချနိုင်သည်

     -- အမြင်ပိုင်းဆိုင်ရာထိန်းသိမ်းမှုသတိပေးချက်- စစ်ထုတ်မှုအစားထိုးအချိန်ကိုဆုံးဖြတ်ရန် အနီရောင်လက်စွပ်ပါသည့် စံပြတပ်ဆင်ထားသော ပိတ်ဆို့ခြင်းညွှန်ပြချက်။ အမြန်မော်ဒယ်ခွဲခြားသတ်မှတ်ခြင်းအတွက် အရောင်-ကုဒ်ဖြင့် စစ်ထုတ်သည့် အဆုံးထုပ်များ

     -- Modular cascade ဒီဇိုင်း၊ ဘက်စုံအဆင့်ရှိ အလွန်သန့်ရှင်းသောလေလိုအပ်ချက်များကိုဖြည့်ဆည်းရန် AMD / AMH ultra-fine filter များနှင့် ဆက်တိုက်ချိတ်ဆက်နိုင်သည်။

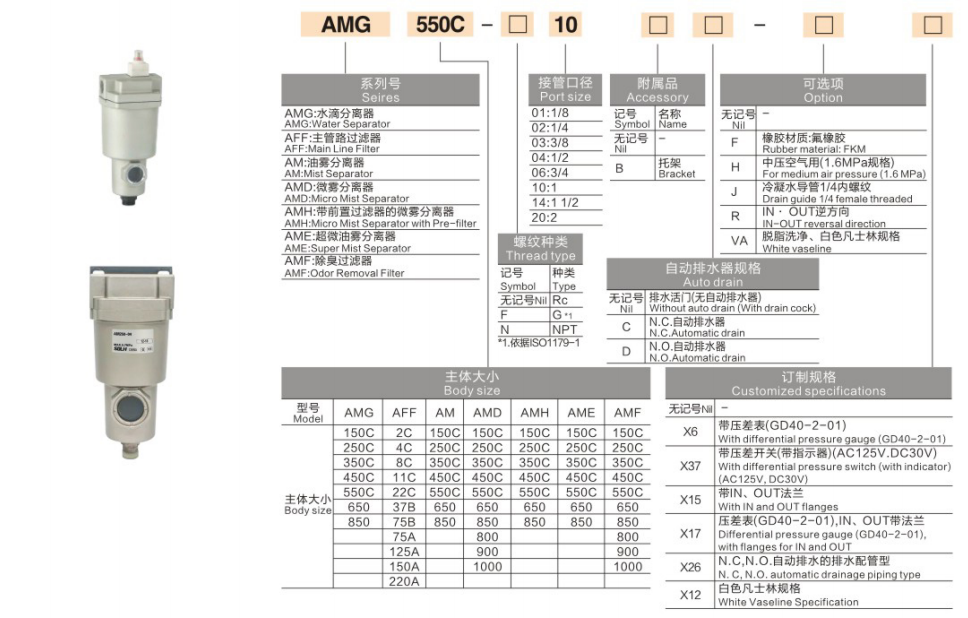

Model Naming Rule ကို ပြီးအောင်လုပ်ပါ။

 1. ဥပမာ မော်ဒယ်များ- AFF40-04 ; AM50-10D

  2. စံအမိန့်နမူနာများ

     -- AFF ကြမ်းသော စစ်ထုတ်မှု၊ 1/2" ပေါက်၊ အလိုအလျောက် ပေါက်ခြင်း- AFF40-04D

     -- AM ဆီအခိုးအငွေ့ ခွဲထုတ်ကိရိယာ၊ 1" အပေါက်၊ အလိုအလျောက် ယိုစီးမှု- AM50-10D

     -- High flow 7000 L/min၊ 1.5" port- AM70D-14

Universal Technical Specifications (Standard Test Condition: 0.7MPa၊ 20 ℃)

  1. အထွေထွေ အသုံးများသော ကန့်သတ်ချက်များ

     -- အသုံးချနိုင်သော ကြားခံ- Compressed Air (ကြိုတင်စစ်ထုတ်မှု ≥40μm လိုအပ်သည်)

     -- လည်ပတ်ဖိအားအကွာအဝေး: 0.1 ~ 1.0 MPa; burst proof pressure 1.5 MPa

     - ပတ်ဝန်းကျင်အပူချိန် : -5 ~ 60 ℃ (ပန်းကန်လုံးအတွင်းတွင် ရေခဲများဖြစ်ပေါ်ခြင်းမရှိပါ)

     -- Drain configuration- စံအဖြစ် Manual drain; suffix -D မှတဆင့် အလိုအလျောက် ယိုစီးမှု ရွေးချယ်နိုင်သည်

  ၂။Series Flow & Dimension Parameter ဇယားအပြည့်အစုံ

အဆင့်ဆင့်ရွေးချယ်ခြင်း လမ်းညွှန်ချက်များ

  1. Filtration Grade Matching Scheme

     -- သာမာန် ယေဘူယျ အမှုန်အမွှား ဆားကစ်များ- AFF (1μm coarse filter) → ဖိအားထိန်းညှိ → ချောဆီ

     -- ရေနံကင်းစင်သော တိကျသော အလိုအလျောက်စနစ်ဆိုင်ရာ ကိရိယာများ- AFF → AM (0.1μm ဆီငွေ့ ခွဲထုတ်ကိရိယာ) → ဂိတ်ကိရိယာ

     -- အလွန်သန့်ရှင်းမှုမြင့်မားသော တစ်ပိုင်းလျှပ်ကူးကိရိယာ/အလင်းပြမှု လုပ်ငန်းစဉ်- AFF → AM → AMD (0.01μm အလွန်ကောင်းမွန်သော စစ်ထုတ်မှု)

  2. Flow Margin တွက်ချက်ခြင်း။

     -- အဆင့်သတ်မှတ်စီးဆင်းမှု 1.2 ~ 1.5 ဆပိုမိုမြင့်မားသောစံပြမော်ဒယ်ကိုရွေးချယ်ပါ။ overloaded flow သည် filtration efficiency ကို သိသိသာသာ လျော့ကျစေပြီး ဖိအားဆုံးရှုံးမှုကို တိုးစေသည်။

  3. Drain Mode ရွေးချယ်မှု

     -- 24 နာရီ ပိုင်ရှင်မဲ့ ဆက်တိုက် ထုတ်လုပ်မှု၊ မြင့်မားသော condensate အထွက်နှုန်း--D အော်တို ယိုထုတ်မှု ဗားရှင်းကို ရွေးပါ

     -- ပြတ်တောက်သော ကြိမ်နှုန်းနည်းပါးသော စက်ကိရိယာများ- စံလက်စွဲရေထုတ်အမျိုးအစား လုံလောက်ပါသည်။

  4. Port Matching Principle

     -- ပင်မပိုက်လိုင်းအချင်းရှိသော စစ်ထုတ်သည့်ဆိပ်ကမ်းအရွယ်အစား၊ ဖိအားပိုကျသွားခြင်းမှ ကာကွယ်ရန် အချင်းလျှော့ချ/တိုးခြင်းကို ရှောင်ကြဉ်ပါ။

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

     -- အထွေထွေစက်မှုလုပ်ငန်းအလိုအလျောက်စနစ်- CNC စက်ကိရိယာများ၊ လေဆလင်ဒါများ၊ ဆိုလီနွိုက်အဆို့ရှင် ရှေ့ဆုံးရေနှင့် ဆီဖယ်ရှားခြင်း

     -- အစားအသောက်နှင့် ဆေးဝါးထုတ်လုပ်ခြင်း- ထုတ်ကုန်ညစ်ညမ်းမှုကို ရှောင်ရှားရန် ဆီမပါသော သန့်ရှင်းသောလေအရင်းအမြစ်

     -- 3C အီလက်ထရွန်နစ်ပစ္စည်း နှင့် အပေါ်ယံပိုင်း အလုပ်ရုံများ- မျက်နှာပြင်အပေါ်ယံပိုင်း ချို့ယွင်းချက်များနှင့် တိကျသော အစိတ်အပိုင်း ညစ်ညမ်းမှုကို ကာကွယ်ရန် ဆီအမှုန်အမွှားများကို ဖယ်ရှားပါ

     -- Air compressor ကုသမှုလွန်စနစ်- အလုံးစုံလေသန့်စင်မှုကို အဆင့်မြှင့်တင်ရန် အအေးခန်း/စုပ်ယူမှု လေအခြောက်ခံစက်များဖြင့် ကာထားသည်။

စွမ်းဆောင်ရည် နှိုင်းယှဉ်ချက်- AFF VS AM

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH AFF 1μm main line coarse filter နှင့် AM 0.1μm oil mist separator သည် 300~14500 L/min စီးဆင်းမှုအကွာအဝေး၊ အမြင်အာရုံပိတ်ဆို့ခြင်းနှင့် အလိုအလျောက်ဖောက်ထုတ်ခြင်းအတွက် ISO8573-1 စံနှုန်းကို လိုက်နာသော၊ ယေဘူယျ pneumatic၊ အစားအစာ၊ ဆေးဘက်ဆိုင်ရာ၊ အီလက်ထရွန်နစ်လေနှင့် ပက်ဖြန်းခြင်းအတွက် စံနှုန်းကို လိုက်နာသော ISO8573-1 စံနှုန်းကို လိုက်နာခြင်း။
