ASV စီးရီး အမြန် Exhaust Throttle Valve

ASV စီးရီး အမြန် Exhaust Throttle Valve | Silencer နှင့် One-Touch Fitting ပါရှိသော 4-in-1 မြန်နှုန်းမြင့် Pneumatic အမြန်နှုန်းထိန်းချုပ်မှု Valve

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC ASV မူရင်းစီးရီးအတွက် အပြည့်အဝလိုက်ဖက်သော အစားထိုးမှု

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     SOLH ASV စီးရီးသည် တစ်ခုဖြစ်သည်။4-in-1 ပေါင်းစပ်ထားသော မြန်နှုန်းမြင့် pneumatic ထိန်းချုပ်မှုအဆို့ရှင် အမြန်အိတ်ဇောလုပ်ဆောင်ချက်၊ အိတ်ဇောလမ်းကြောင်းကို ထိန်းချုပ်ခြင်း၊ တပ်ဆင်ထားသည့် အသံတိတ်စက်နှင့် တစ်ချက်ထိ၍ တပ်ဆင်ခြင်းတို့ကို ပေါင်းစပ်ထားသည်။ သမားရိုးကျ single-function speed control valves များနှင့် ကွဲပြားသည်၊ ASV စီးရီးတွင် ထိရောက်သော စီးဆင်းမှုဧရိယာ နှစ်ဆပါရှိပြီး၊ မြန်ဆန်သော ဆလင်ဒါတိုးချဲ့မှုနှင့် ချိန်ညှိနိုင်သော အသံတိတ်ပြန်လည်ရုပ်သိမ်းခြင်းကို လုပ်ဆောင်ပေးပါသည်။ မူလ SMC ASV စီးရီးများနှင့် အပြည့်အဝ လဲလှယ်နိုင်သော မြန်နှုန်းမြင့် ဆလင်ဒါလုပ်ဆောင်ချက်နှင့် တည်ငြိမ်သော အမြန်နှုန်း စည်းမျဉ်းတို့ကြား ကွဲလွဲမှုကို ပြီးပြည့်စုံစွာ ဖြေရှင်းပေးပါသည်။

2. Core Working Principle & Functions များ

     • Intake Stroke (IN → OUT / Cylinder Extension): အတွင်းပိုင်းစစ်ဆေးသည့်အဆို့ရှင်သည် သုညစီးဆင်းမှုခံနိုင်ရည်ဖြင့် အပြည့်အ၀ဖွင့်ထားပြီး လေဝင်ပေါက်တည့်တည့်မှ ကြီးမားသောစီးဆင်းမှုကို သိရှိနားလည်သည်။ ၎င်းသည် ဆလင်ဒါတိုးချဲ့မှုအမြန်နှုန်းကို များစွာတိုးတက်ကောင်းမွန်စေပြီး မြန်နှုန်းမြင့် လျင်မြန်သောလုပ်ဆောင်ချက်လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

     • Exhaust Stroke (ထွက် → EXH / Cylinder Retraction): စစ်ဆေးသောအဆို့ရှင်သည် အလိုအလျောက်ပိတ်သည်။ အိတ်ဇောလေသည် ခြေလှမ်းကင်းစင်သော အမြန်နှုန်းကို ချိန်ညှိရန်အတွက် တိကျသော ဆေးထိုးအပ်အဆို့ရှင်ကို ဖြတ်သန်းသွားကာ တပ်ဆင်ထားသော အသံတိတ်စက်သည် အိတ်ဇောသံကို ဖယ်ရှားပေးပါသည်။ ၎င်းသည် ချိန်ညှိနိုင်သော ပြန်လည်ဆုတ်ခွာမှုအမြန်နှုန်းနှင့် အသံတိတ်လုပ်ဆောင်မှုကို ရရှိသည်။

     • သာလွန်မြင့်မားသော စီးဆင်းမှုစွမ်းဆောင်ရည်: ထိရောက်သောအပိုင်းစီးဆင်းမှုဧရိယာသည် အကြောင်းဖြစ်သည်။သာမန် AS စီးရီးအမြန်နှုန်းထိန်းချုပ်မှုအဆို့ရှင်များထက် ၂ ဆမြန်နှုန်းမြင့် ဆလင်ဒါလှုပ်ရှားမှုနှင့် ကြိမ်နှုန်းမြင့် စက်ဘီးစီးလည်ပတ်မှုအတွက် အားကောင်းသော စီးဆင်းမှုကို ပံ့ပိုးပေးသည်။

3. Model Coding Rules & Parameter အဓိပ္ပာယ်ဖွင့်ဆိုချက်

  ရိုးရိုးစံနမူနာ: ASV310F-01-06A

     • ASV- အသံတိတ်စက်နှင့် တစ်ချက်ထိ၍ တပ်ဆင်ထားသည့် 4-in-1 အမြန်အိတ်ဇောပေါက်အပေါက်အတွက် စီးရီးကုဒ်

     • အရွယ်အစားကုဒ် (120/220/310/410/510)− M3/M5/G1/8/G1/4/G3/8 ဆိပ်ကမ်း သတ်မှတ်ချက်များနှင့် သက်ဆိုင်သည်

     • F: အမြန်ပြွန်တပ်ဆင်မှုအတွက် one-touch အမြန်ချိတ်ဆက်ကိရိယာ တပ်ဆင်ထားသည်။

     • စာတန်းကုဒ် (၀၁/၀၂/၀၃/၀၄): 01=R1/8၊ 02=R1/4၊ 03=R3/8၊ 04=R1/2

     • Tube Outer Diameter Code: φ4/φ6/φ8/φ10/φ12 အဆုတ်ရောင်ပြွန်များသို့ လိုက်လျောညီထွေဖြစ်စေနိုင်သည်

     • Suffix အဓိပ္ပါယ်: A= တွန်းသော့ လက်ကိုင်ဘီး၊S= ချည်ကြိုပြီး coated sealant၊N= အီလက်ထရွန်းနစ် နီကယ် ပလပ်စတစ်

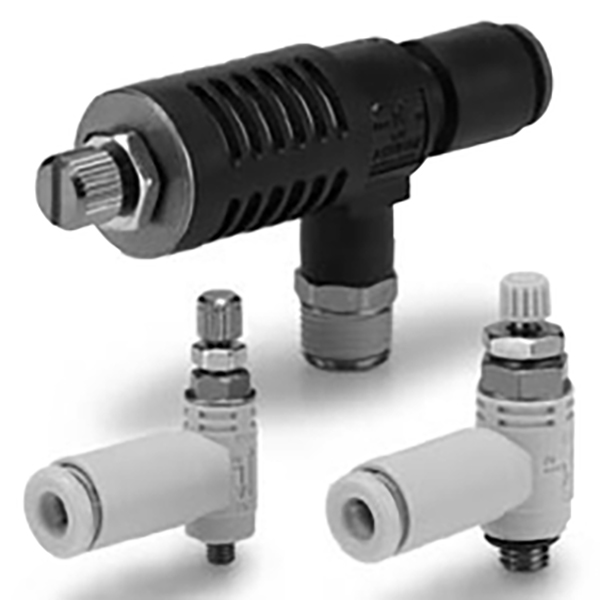

4. ဖွဲ့စည်းပုံ အမျိုးအစားများနှင့် အသုံးချမှု လက္ခဏာ နှစ်ခု

 4.1 တံတောင်အမျိုးအစား (ASV120F / ASV220F)

     • 90° တံတောင်ဆစ်စတီယာရင်ဖွဲ့စည်းပုံ၊ AS စီးရီးတံတောင်ဆစ်အမြန်နှုန်းထိန်းချုပ်မှုအဆို့ရှင်ကဲ့သို့ အသွင်အပြင်၊ ကျစ်လစ်ပြီး နေရာချွေတာသည်။

     • Asymmetric ကြားခံဒီဇိုင်း- တစ်ဖက်မှ M3/M5 thread port၊ အခြားတစ်ဖက်တွင် one-touch quick-fit port။

     • သေးငယ်သော ဆလင်ဒါငယ်များနှင့် နေရာကျဉ်းသော စက်ကိရိယာ အပြင်အဆင်များအတွက် စံပြဖြစ်သည်။

  4.2 T-T-Type ဖြောင့်ဖြောင့် (ASV310F/410F/510F)

     • ပေါက်ပေါက်သုံးပေါက်- ဖြောင့်တန်းသောဖွဲ့စည်းပုံ- ချည်လေဝင်ပေါက်တွင်၊ အမြန်အံဝင်ခွင်ကျရှိသော လေထွက်ပေါက်၊ EXH တပ်ဆင်ထားသည့် အသံတိတ်အိတ်ဇောပေါက်။

     • ပိုကြီးသော ထိရောက်သော စီးဆင်းမှုဧရိယာနှင့် နိမ့်သောစီးဆင်းမှုခံနိုင်ရည်ရှိသော၊ ဆလင်ဒါလည်ပတ်မှုအမြန်နှုန်းကို တိုးမြှင့်ပေးသည်။

     • ပုံမှန်၊ အလတ်စားနှင့် အကြီးစား bore မြန်နှုန်းမြင့် ဆလင်ဒါများအတွက် ဦးစားပေးဖွဲ့စည်းပုံ။

5. စီးရီးစံသတ်မှတ်ချက် ဇယားအပြည့်အစုံ

6. Core Technical Parameters & Material Configuration

7. ရွေးချယ်မှုကွာခြားချက်- ASV နှင့် သာမန် AS စီးရီးအမြန်နှုန်းထိန်းချုပ်မှု Valve

8. ပရော်ဖက်ရှင်နယ် တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းဆောင်ရွက်မှု လမ်းညွှန်ချက်များ

     • လမ်းညွှန်တပ်ဆင်ခြင်း။: အဆို့ရှင်ကိုယ်ထည်ပေါ်ရှိ မြှားအမှတ်အသားအတိုင်း တိကျစွာတပ်ဆင်ပါ။ ချိတ်ဆက်ပါ။ဆိပ်ကမ်းတွင် solenoid valve ဆီသို့ လည်းကောင်း၊OUT ဆိပ်ကမ်း ပုံမှန်မဟုတ်သော အရှိန်ထိန်းညှိမှုကို ဖြစ်စေသော ပြောင်းပြန်တပ်ဆင်ခြင်းကို ရှောင်ရှားရန် ဆလင်ဒါသို့။

     • အမြန်ပိုက်လိုင်းချိတ်ဆက်မှု: အဆုတ်ရောင်ပြွန်ကို အပြားလိုက်ဖြတ်ပြီး တစ်ချက်ထိရုံဖြင့် အံဝင်ခွင်ကျဖြစ်အောင် အပြည့်ထည့်ကာ "ကလစ်" အသံကြားရပြီး ခိုင်မာပြီး လေလုံသော ချိတ်ဆက်မှုကို အတည်ပြုပါ။

     • Vibration-Proof Locking လုပ်ဆောင်မှု: အိတ်ဇောစီးဆင်းမှုနှင့် ဆလင်ဒါအမြန်နှုန်းကို ချိန်ညှိရန် လက်ကိုင်ဘီးကို လှည့်ပါ။လော့ခ်ချရန် လက်ကိုင်ဘီးကို နှိပ်ပါ။ စက်ပစ္စည်း တုန်ခါမှုကြောင့် အရှိန်အဟုန်ဖြင့် ပျံ့လွင့်ခြင်းကို တားဆီးပါ။သော့ဖွင့်ရန် လက်ကိုင်ဘီးကို ဆွဲထုတ်ပါ။ အလယ်တန်းချိန်ညှိမှုအတွက်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH ASV စီးရီးသည် အမြန်အိတ်ဇော၊ အိတ်ဇောပိတ်ခြင်း၊ အသံတိတ်ဆူညံသံများကို လျှော့ချခြင်းနှင့် တစ်ချက်ထိသော တပ်ဆင်ခြင်းတို့ကို ပေါင်းစပ်ထားသည့် ပရော်ဖက်ရှင်နယ် 4-in-1 မြန်နှုန်းမြင့် pneumatic control valve ဖြစ်သည်။ နှစ်ထပ်စီးဆင်းမှုဧရိယာ၊ တုန်ခါမှုဆန့်ကျင်သော့ဖွဲ့စည်းပုံနှင့် မီးခံနိုင်သောတာရှည်ခံပစ္စည်းဖြင့်၊ ၎င်းသည် သာမန် AS စီးရီးအမြန်နှုန်းထိန်းချုပ်မှုအဆို့ရှင်များ၏ မြန်နှုန်းမြင့်၊ ကြိမ်နှုန်းမြင့်ပြီး အသံတိတ်လည်ပတ်မှုလိုအပ်ချက်များကို အပြည့်အဝဖြည့်ဆည်းပေးသည်။
