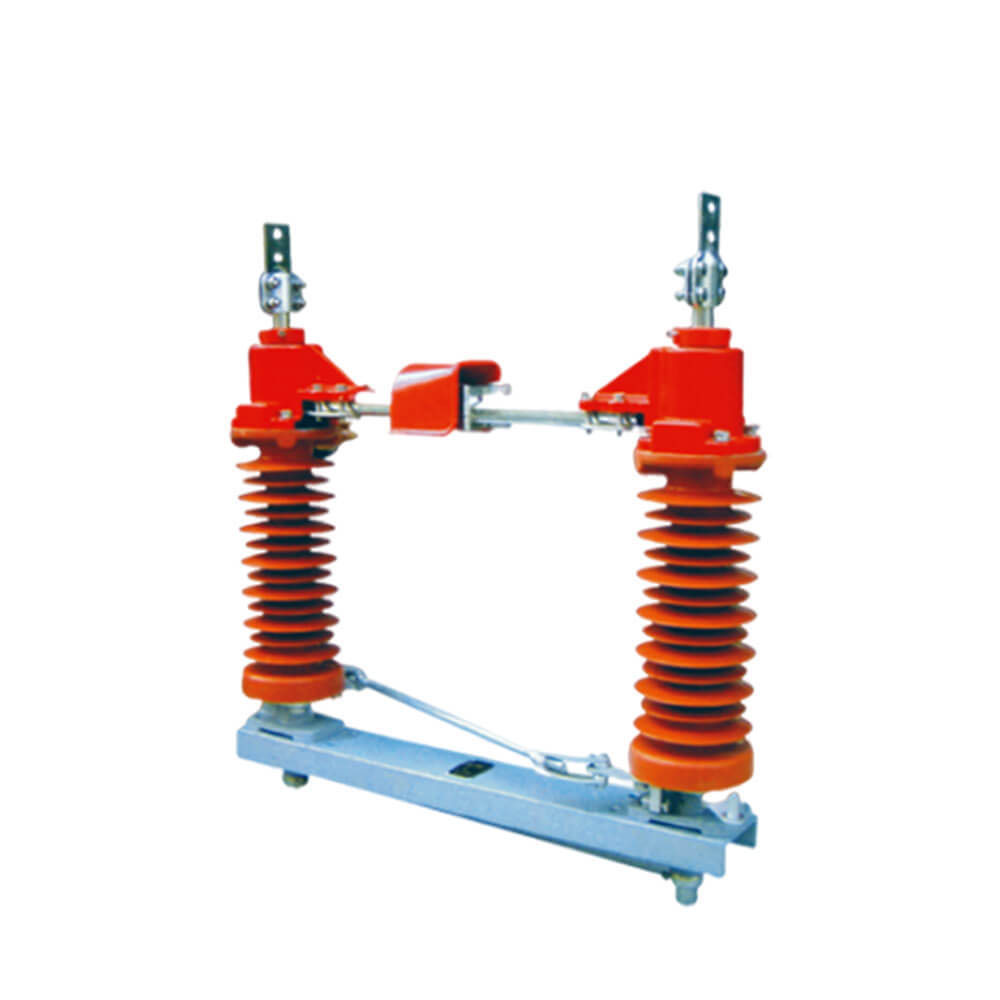

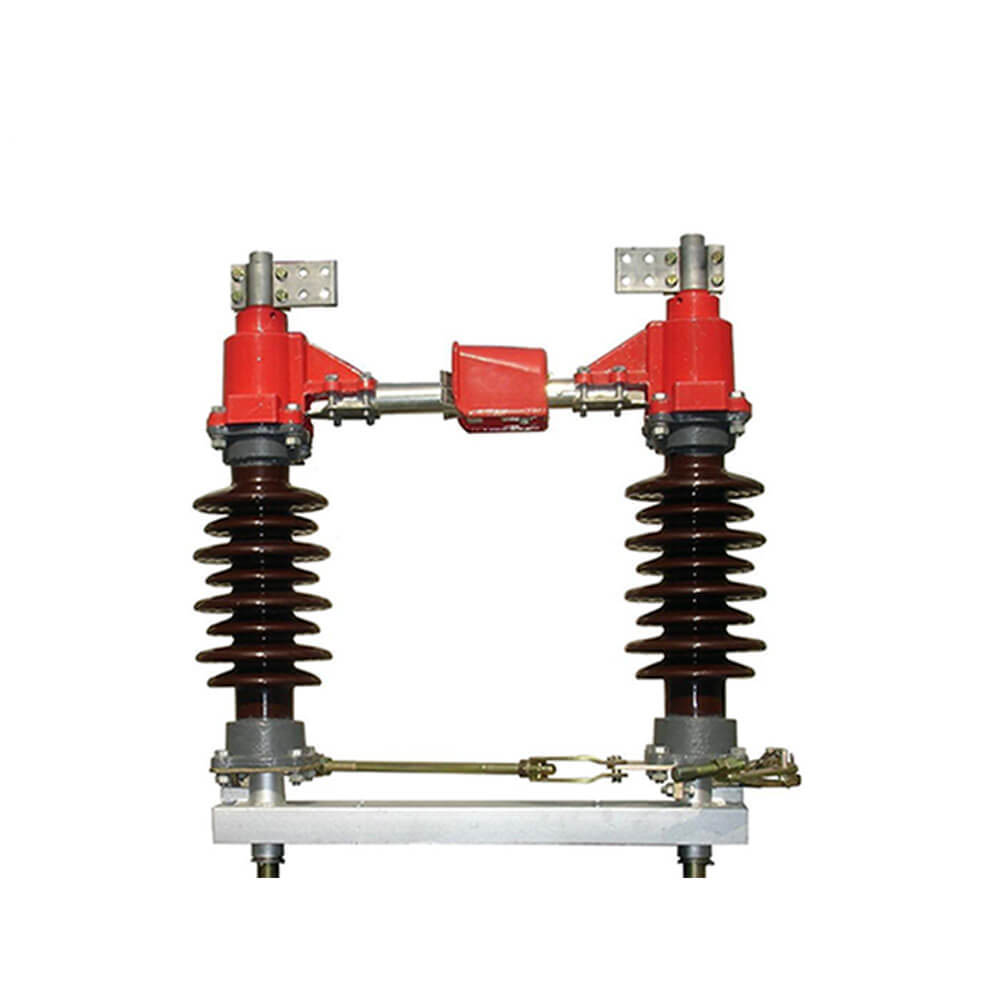

GW4-12 (40.5) Outdoor HV disconnect switch switch

  High Voltage Detonnector သည်လျှပ်စစ်ဓာတ်အားပေးစက်ရုံနှင့်ဓာတ်ခွဲခန်းတွင်လျှပ်စစ်ဓာတ်အားပေးစက်ရုံစနစ်တွင်အရေးကြီးသော switch device တစ်ခုဖြစ်သည်။ ၎င်းကိုဗို့အားနှင့် 0 င်မှုအခြေအနေအောက်တွင်မြင့်မားသောဗို့အားလိုင်းများကို ဖြတ်. ဖြတ်တောက်ခြင်းသို့မဟုတ်ပြောင်းလဲခြင်းသို့မဟုတ်ပြောင်းလဲခြင်းအတွက်အသုံးပြုသည်။ ၎င်း၏အဓိကလုပ်ဆောင်ချက်များမှာ - ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းတွင် High-voltage လျှပ်စစ်ပစ္စည်းများနှင့်ထုတ်ကုန်များ၏လုံခြုံမှုကိုသေချာစေရန်, ဗို့အားကိုစွန့်လွှတ်ရန်နှင့်ဖြတ်တောက်ခြင်းကိုမရရှိနိုင်ပါ, installation တည်နေရာအရ၎င်းကို insulation poulation poumnumn type, column type type နှင့် column type သုံးခုအရ၎င်းကိုမိုးလုံလေလုံအမျိုးအစားနှင့်ပြင်ပတွင်ခွဲခြားနိုင်သည်။

  GW4-12 (40.5) ပြင်ပ AC High High Voltage Detononnect ခလုတ်ကိုဗို့အားဖွင့ ်. ဖွင့်လှစ်ရန်နှင့်ပိတ်ပြီး 12 / 60HHz, 12 (40.5) KV Power System နှင့်ဖွင့်လှစ်ရန်နှင့်ပိတ်ရန်အသုံးပြုသည်။ ၎င်းသည် IEC129-1984 AC switch နှင့် earthing switch နှင့် earthing switch နှင့် gb1985 နှင့်အခြားဆွေမျိုးစံနှုန်းများနှင့်ကိုက်ညီသည်။

အလုပ်လုပ်စက်

  မြင့်မားသောဗို့အားပြတ်တောက်မှုသည်ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းခွင်တွင်မြင့်မားသောဗို့အားလျှပ်စစ်ပစ္စည်းများနှင့်ထုတ်ကုန်များ၏လုံခြုံမှုကိုသေချာစေပြီးသီးခြားဗို့အားဗို့အား၏အခန်းကဏ် plays ကိုပြနိုင်သည်။ ၎င်းကိုဖြတ်တောက်ရန်မသုံးနိုင်ပါ, input load current and circuit current ကိုချိုးဖျက်ရန်အသုံးမပြုနိုင်ပါ။ ၎င်းသည်ခိုင်မာသော acc မထုတ်လုပ်နိုင်သော switching လုပ်ငန်းများအတွက်သာအသုံးပြုနိုင်သည်, ၎င်းသည် ARC မီးငြိမ်းသတ်ခြင်းမရှိပါ။ ကွဲပြားခြားနားသောတပ်ဆင်မှုနေရာများအရ၎င်းကိုမိုးလုံလေလုံအမျိုးအစားနှင့်ပြင်ပတွင်ခွဲခြားနိုင်သည်။ ၎င်းကို insulation pillulation pilluor level နှစ်လုံးကော်လံအမျိုးအစားနှင့်ကော်လံအမျိုးအစားနှစ်လုံးနှင့်ကော်လံအမျိုးအစားနှင့်ကော်လံအမျိုးအစားနှင့်ကော်လံအမျိုးအစားနှင့်အညီပိုင်းခြားထားနိုင်ပါသည်။ ၎င်းသည်သက်ဆိုင်ရာအလုပ်၏လုံခြုံမှုကိုသေချာစေရန်အတွက် voltage distribire direction ၏လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးကိရိယာ၏စွမ်းအင်သုံးအစိတ်အပိုင်းကိုယုံကြည်စိတ်ချစွာသီးခြားခွဲထုတ်နိုင်သည်။ High-voltage manconnector ၏အဆက်အသွယ်အားလုံးသည်သိသာစွာချိုးဖောက်သည့်အချက်များဖြင့်လေထဲတွင်တွေ့ရသည်။ disconnector တွင် arc extinguishing device မရှိပါ။ ထို့ကြောင့် 0 န်ဆောင်မှုလက်ရှိသို့မဟုတ်တိုတောင်းသော circuit current ကိုဖြတ်တောက်ရန်အသုံးမပြုနိုင်ပါ။ ဒီလိုမှမဟုတ်ရင် High-voltage ၏လုပ်ဆောင်မှုအရချိုးဖောက်မှုသည်ခိုင်ခံ့သော acc ကိုထုတ်လုပ်နိုင်ပြီး Flaguish ကိုမီးငြိမ်းသတ်ရန်ခဲယဉ်းခြင်း (အဆင့်များအကြားတိုတောင်းသောတိုက်နယ်) သည်လေးနက်သောမတော်တဆမှုတစ်ခုဖြစ်ပြီး,

  မြင့်မားသောဗို့အားပြတ်တောက်မှုသည် circuit အချို့ကိုစနစ်၏လည်ပတ်မှုပုံစံကိုပြောင်းလဲရန်ပြောင်းလဲရန်လည်းအသုံးပြုနိုင်သည်။ ဥပမာအားဖြင့်, နှစ်ဆဘတ်စ်ကားစီးနင်းတွင် operating circuit တစ်ခုမှ operating conduit တစ်ခုမှတစ်ခုသို့ operating conduit ကိုပြောင်းရန်အတွက်မြင့်မားသောဗို့အားပြတ်တောက်မှုကိုအသုံးပြုနိုင်သည်။

ဖွဲ့စည်းပုံအင်္ဂါရပ်

 ဤ disconnect ခလုတ်သည် pedemonal, insulating breach, လျှပ်စစ်ပစ္စည်းနှင့် operating ယန္တရားပါဝင်သည်။ တိုင်တစ်ခုစီတွင်သတ္တုပြားနှစ်ခုရှိသတ္တုပြားနှစ်ခုရှိသည်။ operating ယန္တရား၏မောင်းနှင်မှုနှင့်အတူဓါးသွားနှစ်မျိုးသည်အလျားလိုက်ကိုးဆယ်ဒီဂရီကိုပိတ်နိုင်သည်။ Interlink Rod မှတစ်ဆင့် Pole Pole Switch သို့ Single-Pile Detononnection သုံးခုကိုချိတ်ဆက်နိုင်သည်။ ဤ disconnect switch ကို CS11 အမျိုးအစားသို့မဟုတ် CS17 အမျိုးအစားလက်စွဲစာအုပ်နှင့်ကိုက်ညီနိုင်ပါသည်။ CS17 သည် disconnect switch တွင် အသုံးပြု. CS17 ကိုအဆက်ဖြတ်ခြင်းဖြင့်အသုံးပြုသည်။ (သုံးစွဲသူလိုအပ်ချက်အရမော်တာယန္တရားကို အသုံးပြု. တပ်ဆင်နိုင်သည်), ကျိုးကြောင်းဆီလျော်သောဖွဲ့စည်းတည်ဆောက်ပုံ, ပြောင်းလွယ်ပြင်လွယ်လည်ပတ်ခြင်း, အဆင်ပြေသော installation, single-poin သို့မဟုတ်သုံးတိုင်ကိုသုံးနိုင်သည်။ အဆက်အသွယ်ကျယ်ပြန့်အကွာအဝေး, လုံခြုံပြီးစိတ်ချရသောလျှပ်ကာ။ Earthing type သည်အသုံးပြုသူလိုအပ်ချက်အရ forext လုပ်ခြင်း, earthing earthing သို့မဟုတ် face or sharing for string ကိုရွေးချယ်နိုင်သည်။

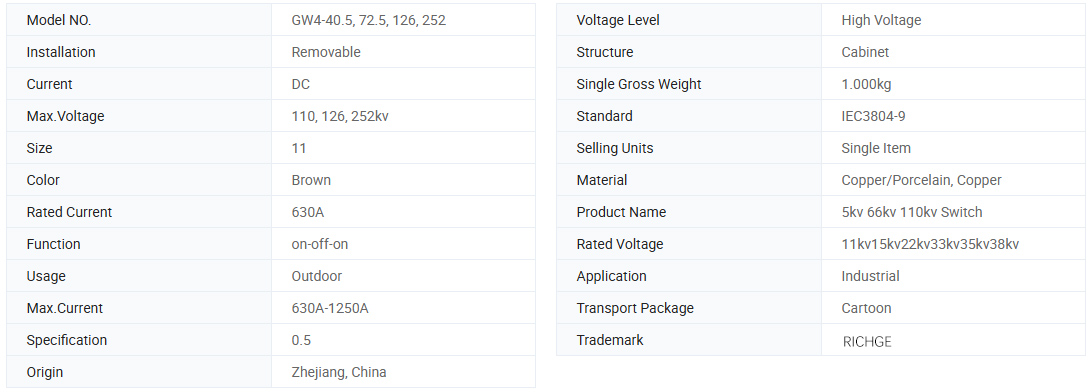

နည်းပညာဆိုင်ရာ parameter

ပုံစံ	rated ဗို့အား (KV)	rated လက်ရှိ (က)	ခံနိုင်ရည်ရှိသည် (ka)	4s တိုတိုအချိန် ခံနိုင်ရည်ရှိသည် (ka)
gw4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
gw4-40.5 gw4-40.5d	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

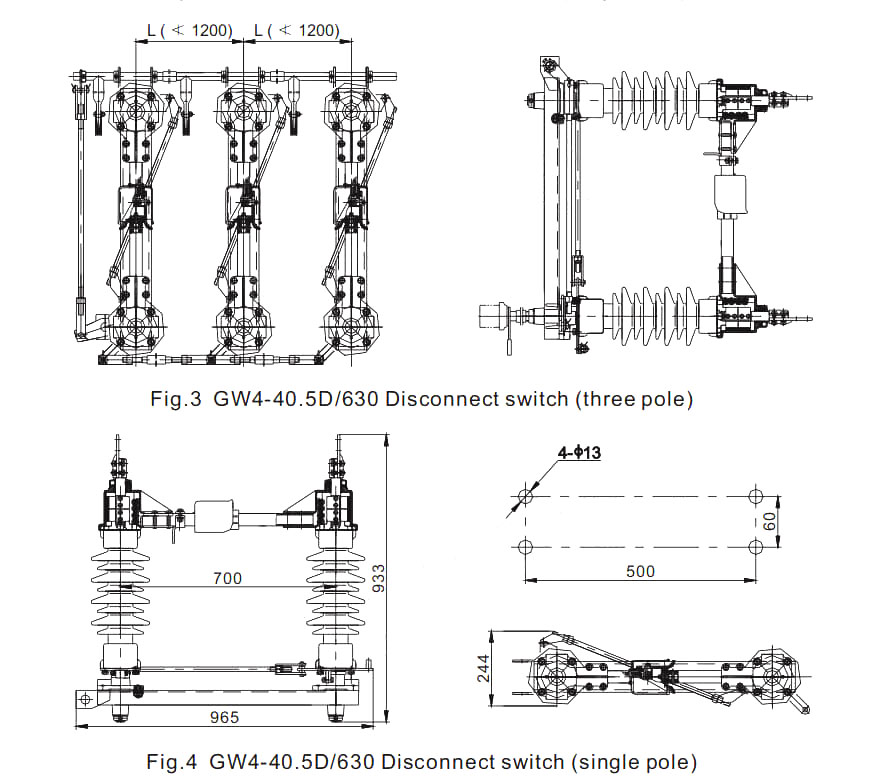

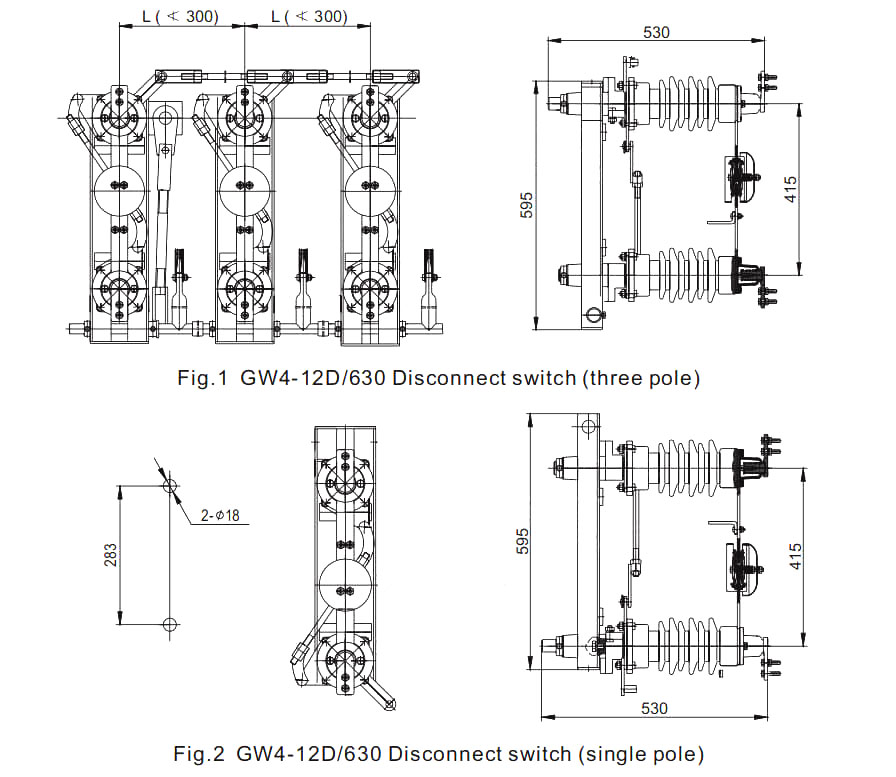

·ဆွဲခြင်း

ပတ် 0 န်းကျင်အခြေအနေများကိုသုံးပါ

1.Taltitude: ≤3000m;

2 ။ ပတ်ဝန်းကျင်အပူချိန်: -25 ℃ ~ + 40 ℃;

3 ။ လေတိုက်နှုန်း: ≤35m / s;

4 ။ ညစ်ညမ်းမှုဒီဂရီ - ≤III;

5 ။ ငလျင်လှုပ်ခြင်း: ≤8ဒီဂရီ;

6 ။ သက်ဆိုင်သောအခါသမယများသည်ရောင်ရမ်းခြင်း, ပေါက်ကွဲနိုင်သောပေါက်ကွဲမှု,

ညွှန်ကြားချက်များအမှာစာ

● OEM & ODM ကိုလက်ခံပါ။ ဟုတ်ကဲ့

●လက်မှတ် - အေဒီ, စစ်ဆေးမှုအစီရင်ခံစာများ

●ထုတ်လုပ်မှုအချိန်: 7 ~ 12 အလုပ်လုပ်ရက်

●အာမခံကာလ - 12 လ

●ဖြန့်ဝေချိန် - 15 ရက်

●ဤ switch ကိုမှာယူသောအခါ, မော်ဒယ်သတ်မှတ်ချက်, အဆင့်သတ်မှတ်ထားသည့်ဗို့အား, လက်ရှိနှင့်အခြားနည်းပညာဆိုင်ရာအချက်အလက်များကိုဖော်ပြပါ။

●အထူးလိုအပ်ချက်များရှိပါက၎င်းတို့ကိုဖြေရှင်းရန်ကျွန်ုပ်တို့ကိုညှိနှိုင်းနိုင်သည်။
