HSV စီးရီး Hand Slide Valve | ၃/၂ လမ်း

SOLH HSV စီးရီး 3/2-way hand slide pneumatic valves များသည် inline sleeve push-pull integrated structure ကို လက်ခံရရှိပြီး mainstream AirTAC HSV series ၏ အတိုင်းအတာသတ်မှတ်ချက်များနှင့် အပြည့်အဝကိုက်ညီပြီး ညီမျှသောပြည်တွင်းလုပ်ဖော်ကိုင်ဖက်များနှင့် အပြန်အလှန်လဲလှယ်နိုင်ပါသည်။ ပြန်မစမ်းဘဲ ဒီဇိုင်းထုတ်ထားပြီး စက်ပိုင်းဆိုင်ရာ အလိုအလျောက်သော့ခတ်မှုအနေအထားဖြင့် တပ်ဆင်ထားသော ဤအဆို့ရှင်သည် axial တွန်းခြင်းနှင့် ဆွဲခြင်းတို့ဖြင့် လေစီးဆင်းမှုကို ပြောင်းလဲပေးသည်- အင်္ကျီလက်ကို ရှေ့သို့တွန်းခြင်းသည် P inlet port နှင့် ပုံမှန်လေပေးဝေမှုအတွက် A အလုပ်လုပ်သည့်ပေါက်ကို ချိတ်ဆက်ပေးသည်။ နောက်ပြန်ဆွဲခြင်းသည် လေဝင်ပေါက်ကို ဖြတ်တောက်ပြီး အပေါက် A ကို တပ်ဆင်ထားသော R အိတ်ဇောပေါက်နှင့် အလိုအလျောက် ချိတ်ဆက်ပေးကာ နောက်ဘက်ပိုက်လိုင်းများနှင့် လျှပ်စစ်ပစ္စည်းများအတွင်း ကျန်ရှိသော ဖိအားများကို လျင်မြန်စွာ ထုတ်လွှတ်ပေးပါသည်။ ၎င်းသည် pneumatic အကိုင်းအခက်ပိုက်လိုင်းများနှင့် စက်ကိရိယာများ ပြုပြင်ထိန်းသိမ်းခြင်းလုပ်ငန်းအတွက် မရှိမဖြစ်လိုအပ်သော ဖိအားသက်သာခွင့်အဆို့ရှင်အတွက် အထူးဘေးကင်းလုံခြုံရေးအပိတ်ခလုတ်တစ်ခုအဖြစ် ဆောင်ရွက်ပါသည်။ စံဝင်ပေါက်သုံးခုကို ပြင်ဆင်သတ်မှတ်ထားသည်- P သည် အဓိက compressed air inlet၊ downstream pneumatic အစိတ်အပိုင်းများဆီသို့ အထွက်အတွက် A နှင့် valve body အတွင်းတွင် ဝှက်ထားသော built-in R အိတ်ဇောပေါက်တစ်ခု။ G1/8 မှ G1 thread အရွယ်အစားအထိ ပါ၀င်သော သတ်မှတ်ချက်များ အများအပြားကို thread layout ရွေးချယ်စရာသုံးခု (SF single အတွင်းနှင့် အပြင်ဘက်ချည်၊ SS နှစ်ထပ် အပြင်ဘက်ချည်များ၊ FF နှစ်ထပ် အတွင်းကြိုးများ)၊ PT taper thread၊ G parallel thread နှင့် NPT thread များသည် global piping standard များနှင့် ကိုက်ညီရန် ရွေးချယ်နိုင်သည်။ မာကျောသော အလူမီနီယမ်အလွိုင်းအဆို့ရှင်ကိုယ်ထည်များ၊ သံမဏိသံမဏိသံချေးတက်စွတ်များနှင့် စွမ်းဆောင်ရည်မြင့် NBR နိုက်ထရစ်ရော်ဘာအလုံပိတ်ကွင်းများဖြင့် တည်ဆောက်ထားသည့်အဆို့ရှင်သည် 0~1.0 MPa အဆင့်သတ်မှတ်ထားသည့် အလုပ်ဖိအားအောက်တွင် စစ်ထုတ်ထားသော လေထုအောက်တွင် ချောဆီကင်းစင်သည့်လုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးကာ 1.5 MPa အထိ စမ်းသပ်ဖိအားကို ခံနိုင်ရည်ရှိသည်။ လည်ပတ်တွန်းအားအား ချောမွေ့စွာလည်ပတ်ရန်အတွက် 18~25 N တွင် ထိန်းချုပ်ထားပြီး မတော်တဆထိမိခြင်းကြောင့် လွင့်မျောခြင်း သို့မဟုတ် လေယိုစိမ့်ခြင်းမရှိဘဲ စက်ပိုင်းဆိုင်ရာသော့ခတ်ဖွဲ့စည်းပုံသည် သတ်မှတ်အနေအထားကို ခိုင်မြဲစွာထိန်းသိမ်းထားသည်။ နှစ်ထပ်ဆလင်ဒါများကို ရှေ့/နောက်ပြောင်းခြင်းအတွက် အသုံးပြုသည့် 4HV rotary လက်အဆို့ရှင်များနှင့် ကွဲပြားသည်၊ HSV စီးရီးကို ပိုက်လိုင်းအဖွင့်အပိတ်နှင့် ဖိအားထုတ်လွှတ်မှုအတွက် သီးသန့်ပြုလုပ်ထားသည်။ တပ်ဆင်နေရာချွေတာရန် အပိုအုတ်အုတ်ခုံများမလိုအပ်ဘဲ လေပိုက်လိုင်းများအတွင်း ဆက်တိုက်တပ်ဆင်နိုင်သည်။ စက်ပစ္စည်းမွမ်းမံပြင်ဆင်ခြင်းမပြုမီ လေပေးဝေမှုကို သီးခြားခွဲထုတ်ခြင်း၊ အလိုအလျောက်လုပ်ဆောင်ခြင်းကိရိယာများ၏ ပင်မလေယာပတ်လမ်းဘေးကင်းရေးဖြတ်တောက်ခြင်း၊ ဖုန်စုပ်ပိုက်လိုင်းပြောင်းခြင်းနှင့် ဌာနခွဲပတ်လမ်းလွတ်လပ်သောလေအရင်းအမြစ်ထိန်းချုပ်မှုတို့အတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုထားသောကြောင့် ပြုပြင်ထိန်းသိမ်းနေစဉ်အတွင်း ကျန်ရှိသောဖိအားကြောင့် ဖုံးကွယ်ထားသောအန္တရာယ်များကို ထိရောက်စွာဖယ်ရှားပေးကာ လုပ်ငန်းလည်ပတ်မှုဘေးကင်းမှုကို အာမခံပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

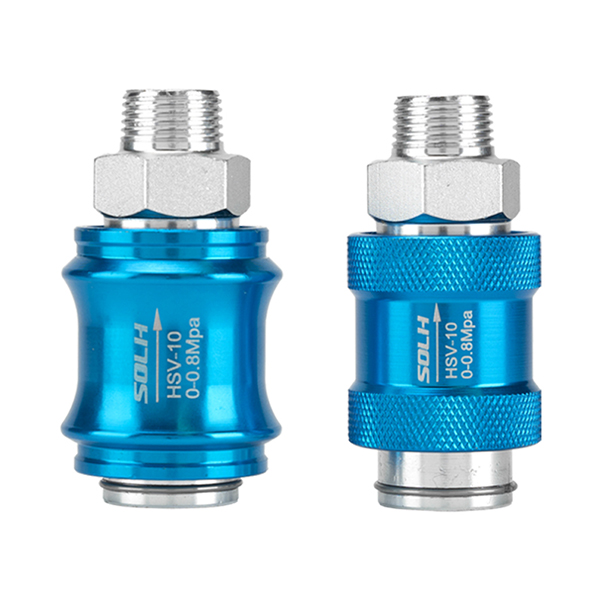

HSV Series 3/2 Way Hand Slide Valve | Pneumatic Source Slide Switch မှတဆင့် တိုက်ရိုက်

အမှတ်တံဆိပ်- SOLH by Richge Technology | Pneumatic Circuit Manual On-Off & Pressure Relief အတွက် 3/2 Way Self-Locking Hand Slide Valve

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

SOLH HSV စီးရီးသည် စံတစ်ခုဖြစ်သည်။3/2 way hand slide pneumatic valve AirTAC HSV စီးရီးသတ်မှတ်ချက်များနှင့် အပြည့်အ၀ လိုက်လျောညီထွေရှိသော အင်္ကျီလက်တွန်းဆွဲပုံစံဖြင့် ဖြောင့်စင်းပြီး ပြည်တွင်းနှင့် ညီမျှသော မော်ဒယ်များနှင့် တစ်ကမ္ဘာလုံး အပြန်အလှန် လဲလှယ်နိုင်ပါသည်။ နွေဦးမဟုတ်သော ကိုယ်တိုင်သော့ခတ်ထားသော ဒီဇိုင်းကို ကျင့်သုံးခြင်းဖြင့် ရှေ့သို့တွန်းခြင်းနှင့် နောက်သို့ဆွဲခြင်းဖြင့် အိတ်ဇောအား တွန်းထုတ်ခြင်းဖြင့် လေထောက်ပံ့မှုကို သိရှိသည်။ built-in အိတ်ဇောဂျစ်ဖြင့်၊ valve သည် ပိတ်သည့်အခါ နောက်ဘက်ပိုက်လိုင်းများမှ ကျန်ရှိသောဖိအားကို ချက်ချင်းထုတ်လွှတ်သည်။ တည်ငြိမ်သော Self-locking နှင့် ဘေးကင်းသော ဖိအားသက်သာမှု စွမ်းဆောင်ရည်တို့ပါရှိသော စက်ကိရိယာများ ပြုပြင်ထိန်းသိမ်းမှုအတွက် လေဖြတ်ခြင်းဆိုင်ရာ ဘေးကင်းရေး အဆို့ရှင်အတွက် လက်စွဲ ပင်မခလုတ်အဖြစ် ကျွမ်းကျင်စွာ အသုံးပြုထားသည်။

1.1 Core Air Port Logic & Operating Principle

• Air Port အဓိပ္ပါယ်:P (လေဝင်ပေါက်)၊ A (အလုပ်ထွက်ပေါက်)၊ R (တပ်ဆင်ပြီး အိတ်ဇောပေါက်)၊

• ပုံမှန်အားဖြင့် Closed State ဖြစ်သည်။: P-A ဆားကစ် ချိတ်ဆက်မှု ပြတ်တောက်သွားသည်၊ A-R ဆားကစ်ကို စဉ်ဆက်မပြတ် အိတ်ငွေ့အတွက် ဖွင့်ထားသည်။

• Push State တွင် အလုပ်လုပ်သည်။: P-A ဆားကစ်သည် လေထောက်ပံ့မှုအတွက် ချိတ်ဆက်ထားသော၊ A-R ဆားကစ်ကို ဖိအားကိုင်ထားရန်အတွက် ပိတ်ထားသည်။

• လည်ပတ်မှုအင်္ဂါရပ်- စက်ပိုင်းဆိုင်ရာ အလိုအလျောက်သော့ခတ်ဖွဲ့စည်းမှုဖြင့် Axial sleeve push-pull လုပ်ဆောင်ချက်၊ လက်ကိုထုတ်ပြီးနောက် အနေအထားသွေဖည်ခြင်းမရှိပါ။

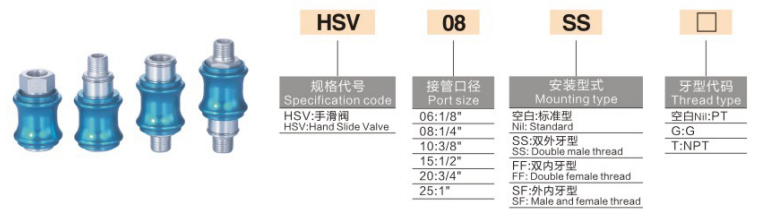

2. Model Coding Rules & Thread Specifications

Coding Logic ပါ။: HSV [Port Size] - [Thread Structure Code] + [Thread Type Code]

2.1 Port အရွယ်အစား သတ်မှတ်ချက်

• 06: G1/8 (PT1/8)

• 08: G1/4 (PT1/4)

• 10: G3/8 (PT3/8)

• 15: G1/2 (PT1/2)

• 20: G3/4

• 25: G1

2.2 Thread Structure Suffix ကုဒ်

• SF- စံဖွဲ့စည်းပုံ၊ အဆုံးတစ်ခု ပြင်ပချည် + အဆုံး အတွင်းပိုင်းချည် (အသုံးအများဆုံး မော်ဒယ်)

• အက်စ်အက်စ်: နှစ်ဖက်စလုံးတွင် ပြင်ပချည်နှစ်ချက်

• FFအဆုံးနှစ်ဖက်စလုံးတွင် အတွင်းပိုင်းချည်နှစ်ချက်

2.3 Thread Type ကုဒ်

• ပုံသေ: PT taper ချည်

• G: အင်္ဂလိပ်စံမျဉ်းပြိုင်ချည်

• T: NPT အမေရိကန် စံကိုက်ချည်ကြိုး

မော်ဒယ် နမူနာ: HSV08-SF | G1/4 ပေါက်၊ စံတစ်ခု-ပြင်ပ-တစ်ခု-အတွင်းရေးချည်မျှင် လက်လျှောအဆို့ရှင်၊ စျေးကွက်တွင် အသုံးအများဆုံး သတ်မှတ်ချက်

2.4 စီးရီး ပင်မ သတ်မှတ်ချက် ဘောင်များ အပြည့်အစုံ

မော်ဒယ်	ကြိုးအရွယ်အစား	ထိရောက်သောဧရိယာ	Cv တန်ဖိုး	ကိုက်ညီသော Tube
HSV06	G1/8	23mm²	1.28	φ4/φ6
HSV08	G1/4	40mm²	2.20	φ6/φ8
HSV10	G3/8	62 mm²	3.50	φ10
HSV15	G1/2	140 mm²	7.80	φ12/φ16
HSV20	G3/4	250 mm²	13.8	φ20
HSV25	G1	392 mm²	21.8	φ25

3. Core Technical Parameters

ကန့်သတ်ချက် အကြောင်းအရာ	သတ်မှတ်ချက်
အလုပ်ဖိအားအတိုင်းအတာ	0～1.0MPa
သက်သေဖိအား	1.5MPa
အလုပ်အလတ်စား	စစ်ထုတ်ထားသော ဖိသိပ်ထားသောလေ (≥40μm)၊ ချောဆီမပါသော လုပ်ဆောင်ချက်
အလုပ်လုပ်သည့်အပူချိန်အတိုင်းအတာ	-20 ℃～+70 ℃
ကိုယ်ထည်ပစ္စည်း	မာကျောသော anodized အလူမီနီယံသတ္တုစပ်
Spool ပစ္စည်း	သံမဏိ၊ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိပြီး သံချေးတက်ခြင်း။
တံဆိပ်ခတ်ပစ္စည်း	NBR nitrile ရော်ဘာ၊ တာရှည်ခံ လေလုံတံဆိပ်
လည်ပတ်တွန်းအား	18～25N၊ ချောမွေ့သောတွန်းဆွဲခြင်းနှင့် တည်ငြိမ်သော Self-locking
Exhaust တည်ဆောက်ပုံ	Built-in လျှို့ဝှက်အိတ်ဇောပေါက်၊ လက်ငင်းကျန်နေသော ဖိအားကို သက်သာစေသည်။

4. ဖွဲ့စည်းပုံ အခြေခံ အားသာချက်များ

• Inline Straight-Through တပ်ဆင်ခြင်း။: အခြေခံမလိုအပ်ဘဲ pneumatic ပိုက်လိုင်းများတွင် ဆက်တိုက်ချိတ်ဆက်မှုအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ ရိုးရှင်းပြီး နေရာချွေတာသော အပြင်အဆင်အတွက် လေပိုက်များအလယ်တွင် တိုက်ရိုက်ချည်ပြီး တပ်ဆင်နိုင်သည်။

• ဘေးကင်းသော 3/2 Way Pressure Relief Logic: လေဝင်ပေါက်ကို ဖြတ်တောက်ရန် ဆွဲထုတ်ပြီး နောက်ဆလင်ဒါများနှင့် ပိုက်လိုင်းများမှ ကျန်ရှိသော ဖိအားအားလုံးကို လွှတ်ပေးပါ။ လေထောက်ပံ့မှုနှင့် ဖိအားထိန်းထားမှုကို ပြန်လည်ရယူရန် တွန်းအားပေးပါ။ စက်ပစ္စည်းများ ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း ကျန်ရှိသော ဖိအားအန္တရာယ်များကို ထိရောက်စွာ ဖယ်ရှားပေးပါသည်။

• ယုံကြည်စိတ်ချရသော Self-locking စွမ်းဆောင်ရည်: စက်ပိုင်းဆိုင်ရာ အနေအထားအရ သော့ခတ်ထားသော ဖွဲ့စည်းပုံ၊ နွေဦးကို ပြန်လည်သတ်မှတ်ခြင်း မရှိ၊ လည်ပတ်ပြီးနောက် တည်ငြိမ်သော အနေအထား၊ မတော်တဆ နေရာရွှေ့ပြောင်းခြင်း သို့မဟုတ် လေယိုစိမ့်ခြင်း မရှိပါ။

• ကွဲပြားသော Thread Matching: များစွာသော ချည်ဖွဲ့စည်းပုံနှင့် အမျိုးအစားများကို ရွေးချယ်နိုင်သည်၊ အမြန်တပ်ဆင်မှုများ၊ အတွင်းပိုင်းချည်အဆစ်များနှင့် KQ2 လေပိုက်များသည် နေရာထိုင်ခင်းတွင် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုနှင့်အတူ စုံလင်စွာ တွဲဖက်အသုံးပြုနိုင်ပါသည်။

• တာရှည်ခံသော Anti-Corrosion ဖွဲ့စည်းပုံ: မာကျောသော anodized အလူမီနီယမ်ကိုယ်ထည်နှင့် stainless steel spool သည် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိခြင်း၊ ဓာတ်တိုးဆန့်ကျင်မှုကို ခံနိုင်ရည်ရှိပြီး ရှုပ်ထွေးသောပတ်ဝန်းကျင်များတွင် ရေရှည်တည်ငြိမ်သောလည်ပတ်မှုကို ရရှိစေသည်။

5. ရွေးချယ်မှုထူးခြားချက်- HSV Hand Slide Valve နှင့် 4HV Hand Rotary Valve

နှိုင်းယှဉ်ချက်	HSV Hand Slide Valve (3/2 Way)	4HV Hand Rotary Valve (4/2/3 Way)
Air Port Configuration	အဖွင့်အပိတ်နှင့် ဖိအားသက်သာရန် ရည်ရွယ်ထားသော အပေါက် ၃ ခု (P/A/R)	dual-circuit ဆလင်ဒါပြောင်းခြင်းအတွက် 4 ပေါက်များ (P/A/B/R)
လည်ပတ်မှုမုဒ်	Axial sleeve တွန်းဆွဲခြင်း။	90° ခလုတ်လှည့်ခြင်း။
Core လျှောက်လွှာ	Pneumatic အကိုင်းအခက်ခလုတ်၊ ပြုပြင်ထိန်းသိမ်းမှု လေဖြတ်ခြင်းနှင့် ဖိအားသက်သာခြင်း။	ဆလင်ဒါတိုးချဲ့ခြင်းနှင့် ပြန်လည်ရုပ်သိမ်းခြင်းတို့ကို တိုက်ရိုက်လက်ဖြင့်ထိန်းချုပ်ခြင်း။

6. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• Single Cylinder Branch Control: စက်ပိတ်ခြင်းနှင့် ထိန်းသိမ်းခြင်းအတွက် လက်ဖြင့် လေဖြတ်ခြင်းနှင့် ကျန်ရှိသော ဖိအားသက်သာမှုကို သိရှိနိုင်ရန် လေအရင်းအမြစ်နှင့် ဆိုလီနွိုက်အဆို့ရှင်ကြားတွင် တပ်ဆင်ထားသည်။

• စက်ပစ္စည်း Main Air Cut-Off: အလုံးစုံ လျင်မြန်သောဖိအားသက်သာမှုနှင့် ဘေးကင်းစွာ ပိတ်သိမ်းခြင်းအတွက် ကိရိယာတန်ဆာပလာများ၏ အဓိကလေဝင်ပေါက်ပိုက်လိုင်းတွင် တပ်ဆင်ထားသည်။

• ဖုန်စုပ်ပတ်လမ်းကြောင်းပြောင်းခြင်း။: manual start-stop control အတွက် ဖုန်စုပ်စက် အကိုင်းဆားကစ်များကို အသုံးချပါ။ လေဟာနယ် ဖိအားကို မြန်မြန်ဆန်ဆန် ထုတ်လွှတ်ပေးရန်နှင့် ဘေးကင်းသော လည်ပတ်မှုကို သေချာစေရန် valve ကို ဆွဲထုတ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH HSV စီးရီးသည် တပ်ဆင်ထားသော ဖိအားသက်သာသည့်လုပ်ဆောင်ချက်ပါရှိသော 3/2 နည်းဖြင့် ကိုယ်တိုင်သော့ခတ်နိုင်သော လက်လျှောအဆို့ရှင်ဖြစ်သည်။ ချောဆီကင်းစင်သော လုပ်ဆောင်ချက်၊ ကွဲပြားသော ချည်ရွေးချယ်စရာများနှင့် ဘေးကင်းသော ကျန်ရှိနေသော ဖိအားအိတ်ဇော လော့ဂျစ်တို့ပါရှိသော၊ ၎င်းသည် pneumatic circuit ပြုပြင်ထိန်းသိမ်းမှုနှင့် ဌာနခွဲအဖွင့်-အပိတ် ထိန်းချုပ်မှုတို့အတွက် စံလမ်းညွှန်လက်စွဲလေအရင်းအမြစ်ခလုတ် valve ဖြစ်သည်။
