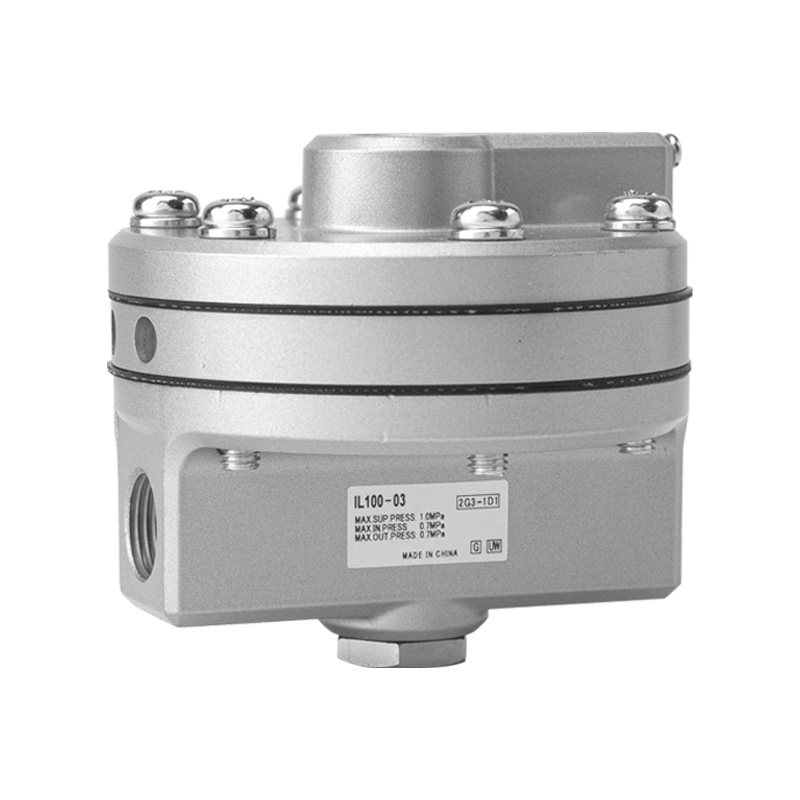

IL100 Series 1:1 Precision Booster Relay (Pneumatic Amplifier)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     IL100 စီးရီးသည် pneumatic signal amplifier သို့မဟုတ် volume booster ဟုလည်းလူသိများသော SMC မူရင်းမော်ဒယ်များနှင့် အပြည့်အ၀ လဲလှယ်နိုင်သော 1:1 တိကျမှုအားကောင်းသည့် relay တစ်ခုဖြစ်သည်။ ၎င်း၏ core function သည် low-flow control signals များကို equal-pressure high-flow air output အဖြစ်သို့ ပြောင်းလဲရန်ဖြစ်သည်။ ၎င်းသည် ရှည်လျားသော ပိုက်လိုင်းလည်ပတ်မှုများနှင့် ကြီးမားသော ထုထည်အမှုန်အမွှားများကြောင့် ဖြစ်ပေါ်လာသော တုံ့ပြန်မှုနှေးကွေးသည့်ပြဿနာများကို ထိရောက်စွာဖြေရှင်းပေးသည်၊၊ ထူးထူးခြားခြားတိကျမှု၊ အလွန်ကြီးမားသောစီးဆင်းမှုစွမ်းရည်နှင့် အလွန်မြန်သောတုံ့ပြန်မှုမြန်နှုန်းတို့ပါဝင်သည်။

 Core Function & Working Principle

  1. အခြေခံ အဓိပ္ပါယ်ဖွင့်ဆိုချက်

       တိကျသော 1:1 ဖိအားခြေရာခံခြင်းပါရှိသော Pneumatic signal & volume amplifier (အထွက်ဖိအား တင်းကြပ်စွာ input signal ဖိအားနှင့် ညီမျှသည်)။

  2. Operation Logic

     --SIG (Signal Port): positioners သို့မဟုတ် pressure regulators ထံမှ low-flow control pressure output ကို လက်ခံရရှိသည်

     --SUP (Supply Port) : ပင်မ compressed air supply၊ max supply pressure 1.0 MPa သို့ ချိတ်ဆက်ပါ။

     --OUT (Output Port)- ကြီးမားသော actuator များကိုမောင်းနှင်ရန် တူညီသောဖိအားဖြင့် မြင့်မားသောလေကို ထုတ်ပေးသည်။

     --EXH (Exhaust Port) - ထိန်းချုပ်မှု အချက်ပြ ဖိအားကျဆင်းသွားသောအခါတွင် ကျန်ရှိသောလေကို လျင်မြန်စွာ ထုတ်လွှတ်သည်။

 3. Core တန်ဖိုး

     အထွက်အထွက်စီးဆင်းမှုကို ချဲ့ထွင်နေစဉ်တွင် တိကျသော အချက်ပြဖိအားကို ထိန်းသိမ်းထားပါ၊ actuator လှုပ်ရှားမှုကို အရှိန်ပြင်းစွာ အရှိန်မြှင့်ပါ။

Core Key အင်္ဂါရပ်များ

   1. Ultra-High Flow & Instant Response

     -- အမြင့်ဆုံးစီးဆင်းနိုင်မှု- 6,000 L/min (ANR) 0.7 MPa ထောက်ပံ့ရေးဖိအားအောက်

     -- Flow coefficient Cv = 1.1

     -- တာဝေးပိုက်များ၊ ကြီးမားသော bore ဆလင်ဒါများနှင့် diaphragm actuators များအတွက် ပြီးပြည့်စုံသည်

   2. တိကျမှန်ကန်မှု 1:1 ဖိအားခြေရာခံခြင်း။

     ±1% အတိုင်းအတာအပြည့်အတွင်း မျဉ်းသားမှုအမှား

     --Hysteresis ≤ 1% အတိုင်းအတာအပြည့်

     -- တိကျသောဖိအားမျိုးပွားမှု သုညဖိအားကျဆင်းပြီး ရေရှည်ပျံ့လွင့်ခြင်းမရှိပါ။

   3. Multiple Port Thread ရွေးစရာများ

     --Port အရွယ်အစား- 02 (Rc1/4), 03 (Rc3/8)

     --Standard thread: Rc; ရွေးချယ်နိုင်သော NPT (နောက်ဆက် N)၊ G အပြိုင်ချည် (နောက်ဆက် F)

     -- အထူးသီးသန့် port လေးခု- SIG အချက်ပြမှု၊ SUP ထောက်ပံ့မှု၊ OUT အထွက်၊ EXH အိတ်ဇော

   4. ကျယ်ပြန့်သောအပူချိန်နှင့် အထူးစိတ်ကြိုက်ဗားရှင်းများ

     --Standard မော်ဒယ်- -5 ~ +60 ℃

     --Low temp L ဗားရှင်း--30 ~ +60 ℃

     -- အပူချိန်မြင့် T ဗားရှင်း- -5 ~ +100 ℃

     -- ကြေးနီမပါသော S ဗားရှင်း- တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်ရေးနှင့် သန့်ရှင်းမှုမြင့်မားသော စွမ်းအင်သုံးဓာတ်ငွေ့တို့နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

   5. တာရှည်ခံ ကျစ်လစ်သော ဖွဲ့စည်းပုံ

     --ပင်မကိုယ်ထည်- ငွေရောင် တိုက်စားမှု ဆန့်ကျင်သော သုတ်ဆေးဖြင့် အလူမီနီယံ အလွိုင်း

     --အသားတင်အလေးချိန်- 0.56 ကီလိုဂရမ်

     -- တပ်ဆင်ခြင်းနည်းလမ်းနှစ်ခု- တိုက်ရိုက်ချည်ကြိုးတပ်ဆင်ခြင်း။ ရွေးချယ်နိုင်သော သတ္တုတပ်ဆင်ခြင်းကွင်း (နောက်ဆက် B)

နည်းပညာပိုင်းဆိုင်ရာသတ်မှတ်ချက် ဇယားအပြည့်အစုံ

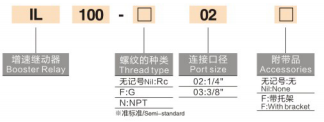

မော်ဒယ်ကုဒ် ရှင်းလင်းချက် (IL100-□-□-□-□)

   ဥပမာ- IL100-02-N-L-B

     --IL100- အခြေခံစီးရီးကုဒ်

     --02/03- ဆိပ်ကမ်းအရွယ်အစား (1/4"/3/8")

     --Thread suffix- N=NPT thread; နောက်ဆက်တွဲ=Rc; F=G ကြိုး

     --Special version suffix- L=low temp; T = အပူချိန်မြင့် S = ကြေးနီမပါသော

     --B- တပ်ဆင်ခြင်း ကွင်းစကိတ် တပ်ဆင်ထားသည် (နောက်ဆက်တွဲ = ကွင်းမပိတ်ဘဲ)

   ဘုံစံမော်ဒယ်များ

     --IL100-02- Rc1/4 ပေါက်၊ စံအပူချိန်၊ ကွင်းပိတ်မရှိပါ။

     --IL100-03-B- Rc3/8 ပေါက်၊ စံအပူချိန်၊ တပ်ဆင်ခြင်းကွင်းစ

     --IL100-N03-L- NPT 3/8 ချည်မျှင်၊ အပူချိန်နိမ့်သော ခံနိုင်ရည်ရှိသော မူကွဲ

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- လုပ်ငန်းစဉ်ထိန်းချုပ်မှုအဆို့ရှင်များ- လှုပ်ရှားမှုအမြန်နှုန်းကိုမြှင့်တင်ရန်အတွက် အမှုန်အမွှားများ နှင့် ဒိုင်ယာဖရမ် လှုံ့ဆော်ပေးသည့်ကိရိယာများ၊

     -- အဝေးထိန်း လေပိုက်လိုင်းများ- transmitter နှင့် actuator များကြားတွင် ရှည်လျားသော tubing ကြောင့် ဖြစ်ပေါ်လာသော နှေးကွေးသော တုံ့ပြန်မှုကို ဖယ်ရှားပါ

     -- ထုထည်ကြီးမားသော အနုမြူဆလင်ဒါများ- လေးလံသော ရုတ်သိမ်းခြင်း၊ ကုပ်ခြင်းနှင့် ကြီးမားသော လေဖြတ်စက်ဆိုင်ရာ လှုံ့ဆော်ကိရိယာများ

     -- High-precision positioning loops- တိကျသောဖိအားနောက်ဆက်တွဲနှင့် လျင်မြန်သောတုံ့ပြန်မှုလိုအပ်သော pneumatic စနစ်များ

     -- semiconductor နှင့် high-purity gas ကိရိယာများ- သန့်ရှင်းသော လုပ်ငန်းစဉ်ပတ်ဝန်းကျင်အတွက် ကြေးနီမပါသော S အမျိုးအစား

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH IL100 အပြန်အလှန်လဲလှယ်နိုင်သော booster relay သည် 1:1 တိကျသောဖိအားခြေရာခံခြင်း၊ အမြင့်ဆုံး 6000 L/min မြင့်မားသောစီးဆင်းမှုနှင့် ±1% မြင့်မားသော linearity ဖြင့် အလွန်မြန်ဆန်သောတုံ့ပြန်မှုရှိသော၊ ရှည်လျားသောပိုက်လိုင်းများနှင့် ထုထည်ကြီးမားသော pneumatic စနစ်များတွင် နှေးကွေးသောလုပ်ဆောင်မှုနောက်ကျခြင်းကို ဖယ်ရှားရန် အထူးဒီဇိုင်းပြုလုပ်ထားသည်။
