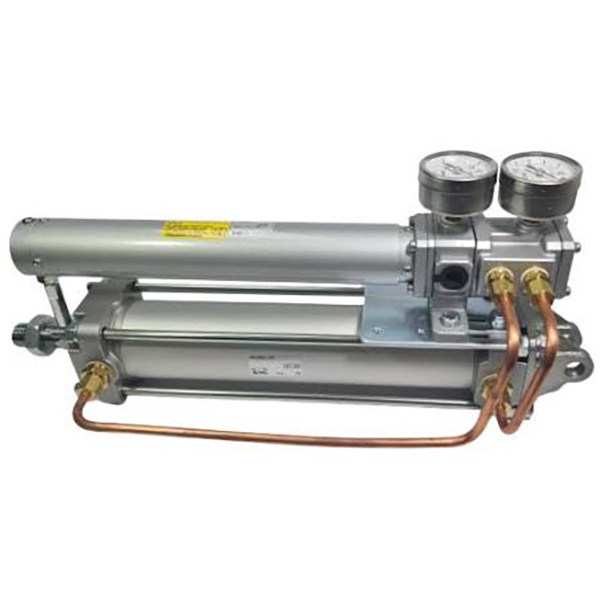

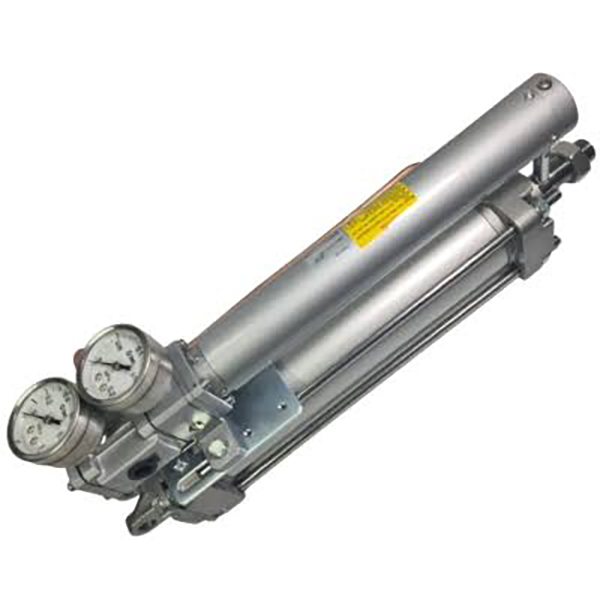

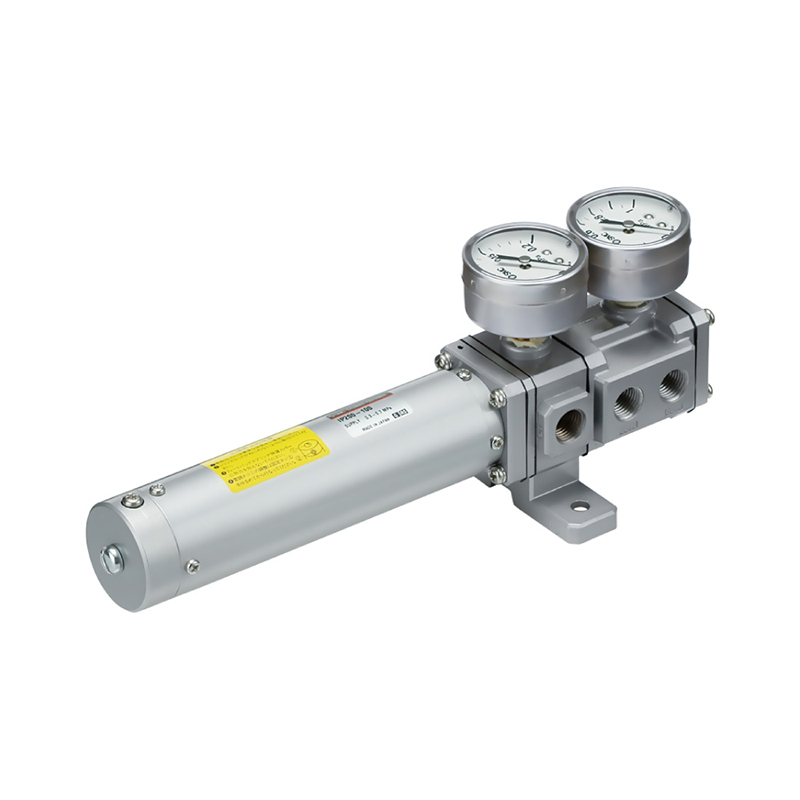

IP200 စီးရီး Pneumatic Pilot Servo Cylinder Positioner

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     Richge Technology ၏ SOLH အမှတ်တံဆိပ်အောက်တွင် စတင်ထုတ်လုပ်ခဲ့သော IP200 စီးရီးသည် pneumatic pilot servo ဆလင်ဒါနေရာချထားပေးသည့်ကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းသည် စံဆလင်ဒါများအတွက် တိကျသောအချိုးကျအနေအထားထိန်းချုပ်မှုကို ပေးစွမ်းပြီး 0.02~0.1MPa pneumatic ထိန်းချုပ်မှုအချက်ပြမှုကို ဆလင်ဒါပစ္စတင်တံ၏တိကျသောနေရာချထားမှုအဖြစ်သို့ မျဉ်းဖြောင့်ပြောင်းပေးပါသည်။ ပါဝါထောက်ပံ့မှုမပါပဲ လေအပြည့်ဖြင့်မောင်းနှင်ထားသောကြောင့် ပေါက်ကွဲလွယ်သောစက်မှုပတ်ဝန်းကျင်အတွက် ပင်ကိုယ်ဘေးကင်းသောနေရာချထားမှုဖြေရှင်းချက်တစ်ခုဖြစ်သည်။

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

    1. အခြေခံ ကန့်သတ်ချက်များ

     -- လိုက်ဖက်သော ဆလင်ဒါများ- Bore ≥ Ø50mm၊ stroke 25~300mm (1mm အတိုးနှုန်း စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်)

     -- ထိန်းချုပ်မှုအခြေခံ- အင်အားချိန်ခွင်လျှာသီအိုရီကိုအခြေခံ၍ Nozzle-flapper ဆာဗာယန္တရား

     -- Supply Air Pressure (SUP): 0.3~0.7MPa

     -- Input Control Signal (IN): Standard 0.02~0.1MPa pneumatic အချက်ပြမှု

     -- ပတ်ဝန်းကျင်နှင့် အလယ်အလတ် အပူချိန်- -5 ℃ ~ + 60 ℃ (စံဗားရှင်း)

     -- Port Thread- ပင်မဆိပ်ကမ်း Rc1/4; ဖိအားတိုင်းကိရိယာအပေါက် Rc1/8

     -- အသားတင်အလေးချိန်- ခန့်မှန်းခြေ။ 700g (100mm လေဖြတ်ခြင်း မော်ဒယ်ကို အခြေခံ၍) ထိန်းချုပ်မှု တိကျမှု အညွှန်း · အာရုံခံနိုင်စွမ်း- ≤ 0.5% F.S.

     -- linearity- ≤ ±2% F.S.

     -- Hysteresis- ≤ 1% F.S.

     -- ထပ်တလဲလဲနိုင်မှု- ≤ ±1% F.S.2။

Force Balance လုပ်ငန်းအခြေခံမူ

     -- Signal Input- Pneumatic control signal သည် port IN သို့ ဝင်ရောက်ပြီး input diaphragm ကို တွန်းပို့ပါသည်။

     -- Servo Amplification- Diaphragm displacement သည် နောက်ပြန်ဖိအားကို ချိန်ညှိရန်အတွက် အတွင်းပိုင်း spool ကို လေဆားကစ်များပြောင်းရန် မောင်းနှင်ရန် နော်ဇယ်နှင့် ကင်းရှင်းမှုကို ပြောင်းလဲစေသည်။

     -- Cylinder Actuation- နှစ်ထပ်ဆလင်ဒါကို တိုးချဲ့ရန် သို့မဟုတ် ပြန်နုတ်ရန် OUT1/OUT2 အပေါက်များမှတစ်ဆင့် ဖိအားပေးထားသော လေအထွက်များ။

     -- Position Feedback- Cylinder stroke ရွေ့လျားမှုသည် input signal ဖြင့် force balance ကိုရောက်ရှိရန် rod & feedback spring ကို ချိတ်ဆက်ထားသော rod & feedback spring မှတဆင့် တုံ့ပြန်ချက် diaphragm ကို ပြန်ဆွဲယူပါသည်။ ဆလင်ဒါအား ပစ်မှတ်အနေအထားတွင် တိကျစွာသော့ခတ်ရန် spool သည် ကြားနေအနေအထားသို့ ပြန်သွားပါသည်။

မော်ဒယ်ကုဒ် အဓိပ္ပါယ်သတ်မှတ်ချက် (IP200-XXX-YY)

     -- IP200- အခြေခံစီးရီးကုဒ်

     -- XXX- အဆင့်သတ်မှတ်ထားသော လေဖြတ်ခြင်း (25/50/100/150/200/250/300mm)

     --YY ရွေးချယ်နိုင်သော နောက်ဆက်တွဲ- နောက်ဆက်တွဲ- မရှိ- ကာဗွန်သံမဏိ တုံ့ပြန်ချက် စပရိန်ပါရှိသော စံမော်ဒယ် -T- သံမဏိ တုံ့ပြန်ချက် စပရိန်ပါရှိသော-XN- အပူချိန်နိမ့်ဗားရှင်း (-30°C ~ +60°C) -XZ- အပူချိန်မြင့်ဗားရှင်း (-5°C ~ +80°C)

ဥပမာ- IP200-200-T → 200mm လေဖြတ်ခြင်း၊ stainless steel တုံ့ပြန်ချက် စပရိန်။

ဆိပ်ကမ်း အဓိပ္ပါယ်

     -- SUP- ပင်မလေ၀င်ပေါက် (0.3~0.7MPa)

     -- IN- Pneumatic control signal input (0.02~0.1MPa)

     -- OUT1 / OUT2- နှစ်ထပ်ဆလင်ဒါအတွက် နှစ်ထပ်အထွက်ပေါက်များ

     -- EX- အိတ်ဇောပေါက်

     -- Gauge- ဖိအား gauge တပ်ဆင်မှုအတွက် သီးသန့် ပေါက်ပေါက်

အဓိကထုတ်ကုန် အားသာချက်များ

     -- High Precision Explosion-Safe Pneumatic Positioning လျှပ်စစ်ဆာဗာစနစ်များ၏ ယှဉ်နိုင်သော တည်နေရာတိကျမှု၊ လျှပ်စစ်အစိတ်အပိုင်းများမပါရှိဘဲ လေကိုအပြည့်အ၀လည်ပတ်ထားပြီး၊ မီးလောင်လွယ်ပြီး ပေါက်ကွဲနိုင်သောအလုပ်ဇုန်များအတွက် အတွင်းပိုင်းဘေးကင်းပါသည်။

     -- ကျစ်ကျစ်လစ်လစ် ပေါင်းစပ်ထားသော All-In-One Structure Integrated Unit Design သည် စံဆလင်ဒါများပေါ်တွင် တိုက်ရိုက်တပ်ဆင်ခြင်း၊ ဆိုက်အတွင်း တပ်ဆင်ခြင်းနှင့် ပုံမှန်ပြုပြင်ထိန်းသိမ်းခြင်းဆိုင်ရာ လုပ်ထုံးလုပ်နည်းများကို ရိုးရှင်းစေသည်။

     -- အဆင်ပြေသော ချိန်ညှိခြင်း ဒီဇိုင်းတွင် အပိုကိရိယာများ မလိုအပ်ဘဲ ဆိုက်အတွင်း ချိန်ညှိမှု မြန်ဆန်စေရန်အတွက် သီးခြား Zero ချိန်ညှိမှု ဝက်အူနှင့် Span ချိန်ညှိမှု ဝက်အူတို့ ပါဝင်ပါသည်။

     -- စိုစွတ်သော၊ သံချေးတက်သော အလုပ်ရုံပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်အောင် ကာဗွန်သံမဏိ သို့မဟုတ် သံမဏိမျိုးကွဲများတွင် ရရှိနိုင်သော စပရိန်အတွက် ပစ္စည်းရွေးချယ်စရာများစွာ။

     -- ရှုပ်ထွေးသော ပြောင်းလဲနိုင်သော အပူချိန်စက်မှုအခြေအနေများကို ကျေနပ်စေရန် ကျယ်ပြန့်သော အပူချိန် စိတ်ကြိုက်ဗားရှင်းများ စံသတ်မှတ်ချက်များ၊ အပူချိန်နိမ့်နှင့် အပူချိန်မြင့် ရွေးချယ်နိုင်သော မော်ဒယ်များ။

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- တိကျသောနေရာချထားခြင်းစခန်းများ- ဖြတ်တောက်ခြင်း၊ ဖိခြင်းတပ်ဆင်ခြင်း၊ အပေါ်ယံပိုင်းနှင့် အလိုအလျောက် ပစ္စည်းကိုင်တွယ်သည့်ကိရိယာများ

     -- စက်မှုလုပ်ငန်းစဉ်ထိန်းချုပ်မှု- Valve အဖွင့်စည်းမျဉ်း၊ ဝဘ်တင်းမာမှုထိန်းချုပ်မှုနှင့် ဝဘ်အနားသတ်ပြင်ဆင်ခြင်းစနစ်များ

     - အထူးကြမ်းတမ်းသောပတ်ဝန်းကျင်များ- ဓာတုစက်ရုံများနှင့် သတ္တုတူးဖော်ရေးစက်ပစ္စည်းများအတွက် ပေါက်ကွဲမှုဒဏ်ခံနိုင်သော၊ ဖုန်မှုန့်နှင့် ရေစိုခံကိရိယာများ

     -- Pneumatic servo core ယူနစ်- အပြည့်အဝ pneumatic servo positioning systems ၏ဗဟိုထိန်းချုပ်မှုအစိတ်အပိုင်းအဖြစ်ဆောင်ရွက်သည်

လုပ်ဆောင်ချက်နှင့် တပ်ဆင်ခြင်းလမ်းညွှန်ချက်များ

     -- Air Source Requirement- နော်ဇယ်ပိတ်ဆို့ခြင်းနှင့် နေရာချထားမှု ချို့ယွင်းခြင်းတို့ကို တားဆီးရန် ထောက်ပံ့ရေးလေသည် ခြောက်သွေ့ပြီး သန့်ရှင်းနေရပါမည်။

     -- Calibration Reference- အကောင်းဆုံး linear စွမ်းဆောင်ရည်အတွက် စံထောက်ပံ့ရေးဖိအား 0.5MPa အောက်တွင် သုညနှင့် အတိုင်းအတာ ချိန်ညှိမှုကို အပြီးသတ်ပါ။

     -- Mounting Direction- မည်သည့်ထောင့်တွင်မဆို တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။ ယူနစ်၏အတွင်းပိုင်း တပ်ဆင်မှုအတွင်းတွင် နို့ဆီရည်များ စုပုံလာစေသည့် တပ်ဆင်မှုပုံစံကို ရှောင်ကြဉ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH IP200 force-balance nozzle-flapper pneumatic servo positioner သည် 0.02~0.1MPa air signal ကို တိကျသော ဆလင်ဒါနေရာရွှေ့ပြောင်းမှုအဖြစ်သို့ ပြောင်းလဲပေးသည်၊ မြင့်မားသောနေရာချထားမှုတိကျမှု၊ ပေါက်ကွဲ-ဘေးကင်းသောလေ-သပ်သပ်လုပ်ဆောင်ချက်၊ သုည/အထွာ ချိန်ညှိနိုင်သော ချိန်ညှိနိုင်သောရွေးချယ်စရာများနှင့် အပူချိန်များစွာ ထိန်းချုပ်မှုယူနစ်အတွက် စိတ်ကူးစံမညီသော အချိုးကျသောအနေအထား ဓာတု၊ သတ္တုတွင်းနှင့် တိကျသော အလိုအလျောက်စက်ကိရိယာများ။
