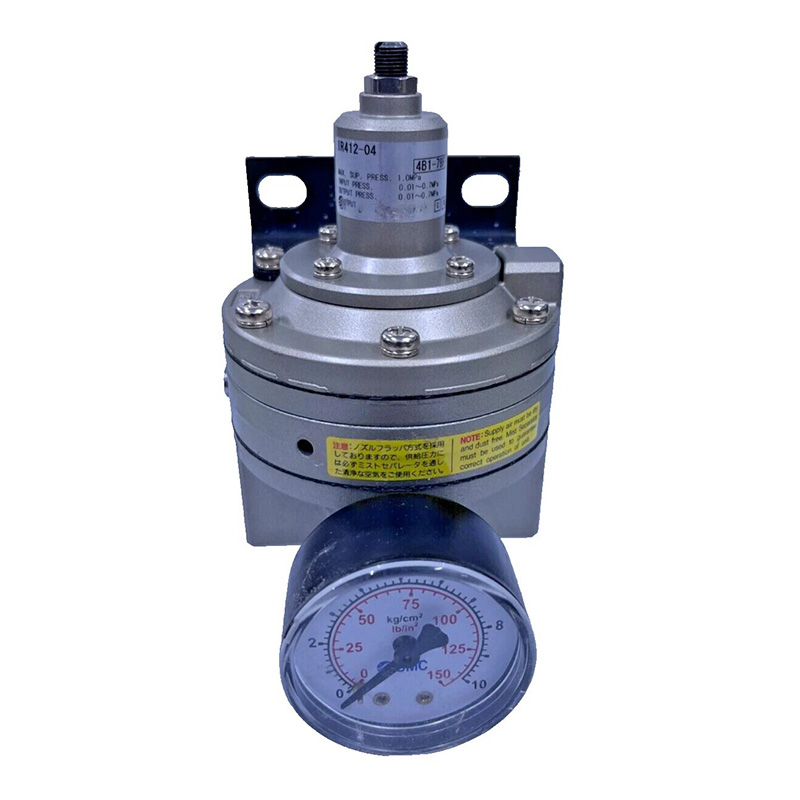

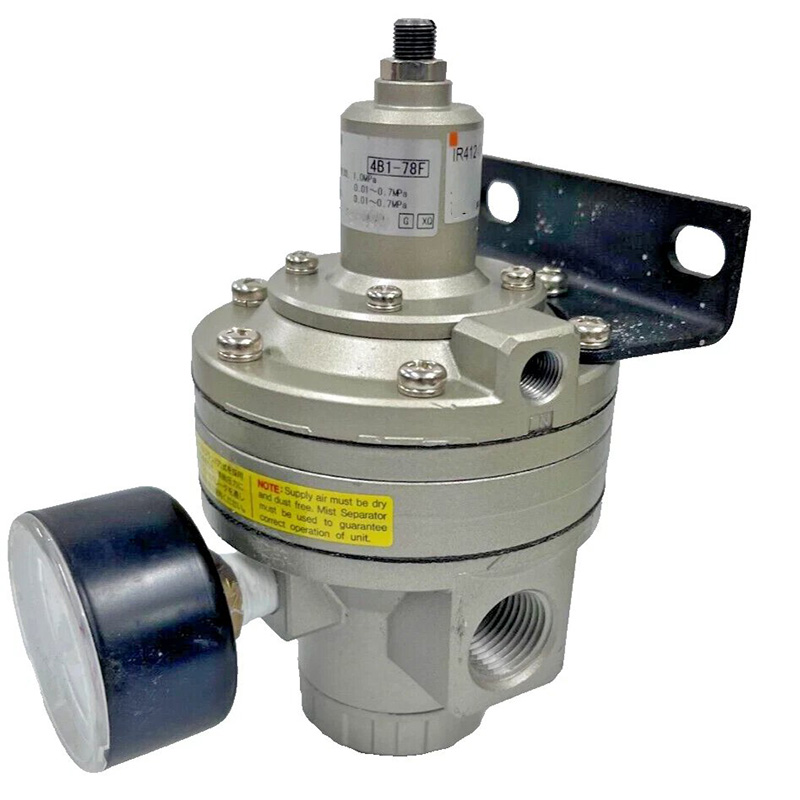

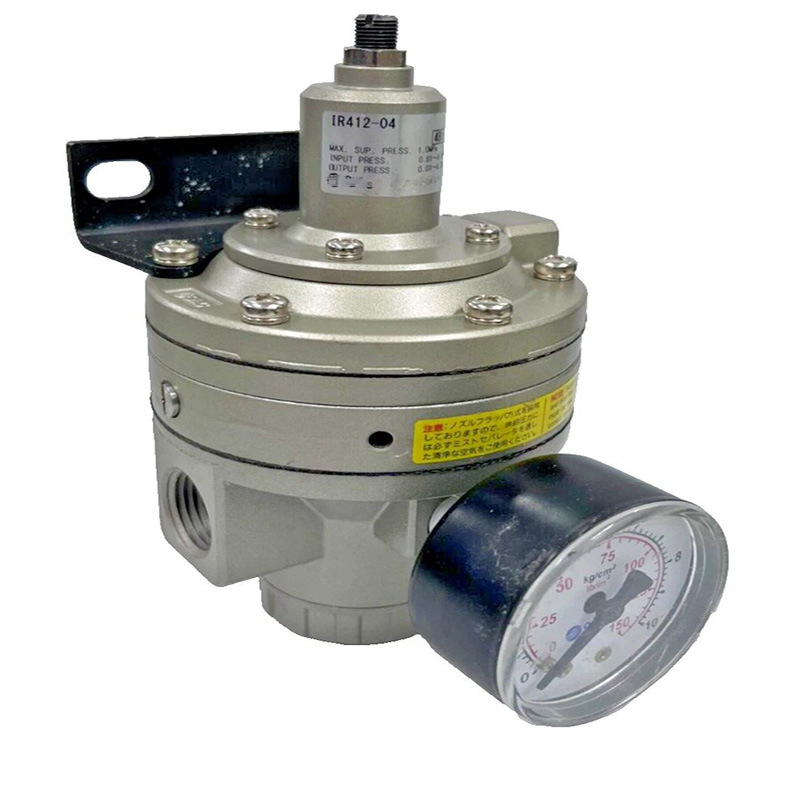

IR412-04-X32 တိကျမှုမြင့်မားသော လေယာဉ်မှူး လည်ပတ်နေသော ထိန်းညှိကိရိယာ

အမှတ်တံဆိပ်Richge Technology မှ SOLH (睿其格科技)

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     IR412-04-X32 သည် IR စီးရီးတွင် ကြီးမားသော စီးဆင်းမှုရှေ့ပြေးလုပ်ဆောင်သည့် တိကျသောဖိအား တည်ငြိမ်မှုကို ပိုင်ဆိုင်သည်။ ဤထိန်းညှိကိရိယာသည် အလွန်တည်ငြိမ်သော အထွက်ဖိအားနှင့် သေးငယ်သော ဖိအားအတက်အကျကို လိုအပ်သည့် လေးလံသောဝယ်လိုအားရှိသော pneumatic လုပ်ငန်းခွင်အခြေအနေများအတွက် ဒီဇိုင်းထုတ်ထားပြီး SMC မူရင်း IR412 စီးရီးနှင့် အပြည့်အဝ အတိုင်းအတာနှင့် စွမ်းဆောင်ရည်ကို ပြောင်းလဲနိုင်သည်။

1. အခြေခံနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

      -- စီးရီးအမည်- IR412 High Precision Stabilizing Regulator

      -- မော်ဒယ် အပြည့်အစုံ- IR412-04-X32

          · 04- ပင်မဆိပ်ကမ်းချည် Rc 1/2"

          · X32- အနောက်အိတ်ဇော၊ ပိုမိုကောင်းမွန်သော အာရုံခံနိုင်စွမ်းနှင့် လေ၀င်လေထွက်ကောင်းမွန်မှု အပါအဝင် စိတ်ကြိုက် အထူးဖွဲ့စည်းပုံ

     --Structure အမျိုးအစား- လေယာဉ်မှူးလုပ်ဆောင်သည့် ကယ်ဆယ်ရေး တိကျမှု ထိန်းညှိကိရိယာ

     --အသုံးချနိုင်သော အလတ်စား- ခြောက်သွေ့ပြီး သန့်ရှင်းသော ဖိသိပ်ထားသော လေ

     --Max Inlet Working Pressure: 1.0 MPa

     --Adjustable Pressure Range: 0.01 ~ 0.7 MPa

     --ထိန်းချုပ်မှုတိကျမှု

        · အာရုံခံနိုင်စွမ်း- 0.2% အတိုင်းအတာအပြည့်

        · ထပ်တလဲလဲနိုင်မှု- ±0.5% စကေးအပြည့်

     --Flow Performance- IR201 မော်ဒယ်၏ စီးဆင်းမှု နှစ်ဆနီးပါး အမြင့်ဆုံး စီးဆင်းနိုင်မှု

     --Relief Exhaust Capacity- ဖိအားလွန်ကဲသော အိတ်ဇောစီးကြောင်းသည် သမားရိုးကျ တိကျမှုအားထိန်းကိရိယာများထက် 5 ဆ ပိုမိုမြင့်မားသည်။

     --Steady Air Consumption- အလွန်နိမ့်၊ 1 L/min အောက်

     - လည်ပတ်အပူချိန် - 5 ℃ ~ + 60 ℃

     --Net Weight- ခန့်မှန်းခြေ။ 1.0 ကီလိုဂရမ်

     --Mounting Options- Panel mounting သို့မဟုတ် bracket mounting; ဖိအားတိုင်းကိရိယာကို ရှေ့ သို့မဟုတ် အနောက်ဘက်တွင် တပ်ဆင်နိုင်သည်။

2. Nozzle-Flapper Pilot Operating Principle

     --Pressure Setting Stage- အတွင်းပိုင်းစပရိန်ကိုချုံ့ပြီး နော်ဇယ်လမ်းကြောင်းကိုပိတ်ရန် ချိန်ညှိခလုတ်ကို လှည့်ပါ။ pilot air သည် output pressure ကိုချိန်ညှိရန် main spool ကို တွန်းပို့သည်။

     --Stable Regulation Stage- ထွက်ပေါက်ဖိအားသည် စပရိန်တင်းအားကို ဟန်ချက်ညီစေရန်၊ အဆက်မပြတ် ကြိုတင်သတ်မှတ်ထားသော ဖိအားကိုထိန်းထားရန် diaphragm ပေါ်တွင် လုပ်ဆောင်သည်။

     --Overpressure Relief Stage- အောက်ပိုင်းဖိအားသည် ပစ်မှတ်တန်ဖိုးထက်ကျော်လွန်သောအခါ၊ နော်ဇယ်ကိုဖွင့်ရန် diaphragm ဓာတ်လှေကားများ၊ pilot pressure ချက်ခြင်းကျသွားပြီး main valve သည် မလိုအပ်သောလေကို အရှိန်ပြင်းပြင်းဖြင့် ထုတ်လွှတ်သည်။ Core အားသာချက်- ပေါင်းစပ်လေယာဉ်မှူးထိန်းချုပ်မှုနှင့် ကယ်ဆယ်ရေးဖွဲ့စည်းပုံသည် အလွန်မြန်သောတုံ့ပြန်မှုအမြန်နှုန်း၊ တည်ငြိမ်သောဖိအားထွက်ရှိမှုနှင့် ထူးထူးခြားခြားကြီးမားသောစီးဆင်းမှုစွမ်းဆောင်ရည်တို့ကို ပေးစွမ်းသည်။

3. မော်ဒယ်ကုဒ် အပြည့်အစုံ ရှင်းလင်းချက် (IR412-04-X32)

     --IR412- ကြီးမားသော-လုပ်ရည်ကိုင်ရည် မြင့်မားသော-တိကျမှု ထိန်းညှိမှု အခြေခံစီးရီး

     --04- ပင်မဆိပ်ကမ်းသတ်မှတ်ချက် Rc 1/2"

     --X32- စိတ်ကြိုက် အဆင့်မြှင့်ဗားရှင်း

        · အနောက်အိတ်ဇောအပြင်အဆင် (စံဗားရှင်းသည် ရှေ့အိတ်ဇောကို လက်ခံသည်)

        · တုံ့ပြန်မှု sensitivity ကို တိုးတက်စေသည်။

        · တည်ငြိမ်သော လေသုံးစွဲမှု နည်းပါးသော ဒီဇိုင်း

4. Core Product အားသာချက်များ

     -- 0.2% အတိုင်းအတာ အာရုံခံနိုင်စွမ်း အပြည့်ဖြင့် သာလွန်သော ထိန်းချုပ်မှု တိကျမှု၊ တင်းမာမှု ထိန်းချုပ်မှု၊ တိကျသော နေရာချထားမှုနှင့် အရည်များ ဖြန်ဖြေသည့် ကိရိယာများ စုံလင်စွာ ကိုက်ညီခြင်း။

     -- ကြီးမားသော 1/2-လက်မ အပေါက်သည် အမြင့်ဆုံး စီးဆင်းမှုကို ပေးစွမ်းနိုင်ပြီး ကြီးမားသော bore ဆလင်ဒါများနှင့် စားသုံးမှုမြင့်မားသော pneumatic ထုတ်လုပ်မှုလိုင်းများကို ပံ့ပိုးပေးသည်။

     -- အထွက်ဖိအားအတက်အကျကို လျင်မြန်စွာ ဖယ်ရှားပစ်ရန် ထုထည်မြင့်မားသော ကယ်ဆယ်ရေးလမ်းကြောင်းမှတစ်ဆင့် ဖိအားကို ချက်ချင်းပြင်ဆင်ခြင်း။

     --ရေရှည်လည်ပတ်မှုကုန်ကျစရိတ်ကို လျှော့ချရန်အတွက် 1 L/min အောက် တည်ငြိမ်သောလေသုံးစွဲမှုဖြင့် စွမ်းအင်ချွေတာသောဒီဇိုင်း။

     -- ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်မှု အပြင်အဆင်၊ ဖိအားတိုင်းကိရိယာနှင့် ပြင်ဆင်ခြင်းကွင်းကို လိုအပ်သလို ရှေ့ သို့မဟုတ် နောက်ဘက်တွင် တပ်ဆင်နိုင်သည်။

     --X32 စိတ်ကြိုက်ပြုပြင်ထားသော အနောက်အိတ်ဇောသည် သန့်ရှင်းသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်ကို ထိန်းသိမ်းရန် ဖုန်မှုန့်နှင့် ဆီအမှုန်အမွှားများကို တားဆီးပေးသည်။

5. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     တိကျသောကော်ဖြန့်ပေးခြင်းနှင့်စက်မှုဆိုင်ရာအပေါ်ယံပိုင်းထုတ်လုပ်မှုလိုင်းများပုံနှိပ်ခြင်းအတွက်ရုပ်ရှင်၊ ဝါယာကြိုးနှင့်အထည်အလိပ်တင်းမာမှုထိန်းချုပ်ရေးစက်များ၊ လီသီယမ်ဘက်ထရီနှင့် အထည်အလိပ်လုပ်ငန်းများအတွက် မြန်နှုန်းမြင့်ဆလင်ဒါနေရာချထားရေးကိရိယာများ၊ ဟိုက်ဒရောလစ်အမှုန်အမွှားများနှင့် အလိုအလျောက်စနစ်ပြောင်းခြင်း ဓာတ်ခွဲခန်းတိုင်းတာရေးကိရိယာများနှင့် ကြာရှည်ကြာချိန်ဖိအားကိုင်ဆောင်ထားသော ဆားကစ်များ Semiconductor၊ အီလက်ထရွန်နစ်တပ်ဆင်မှုနှင့် cleanroom တိကျသော pneumatic ပလပ်ဖောင်းများ

မော်ဒယ်စွမ်းဆောင်ရည် နှိုင်းယှဉ်မှု- IR412 VS IR201 VS ARJ310

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     IR412-04-X32 သည် X32 စိတ်ကြိုက်နောက်ဘက်အိတ်ဇောနှင့် အလွန်နိမ့်သောလေသုံးစွဲမှုပါ၀င်သည့် SMC-သဟဇာတဖြစ်သော ကြီးမားသောလုပ်ရည်ကိုင်ရည်ရှိသော ရှေ့ပြေးတိကျမှုထိန်းညှိပေးသည့်စနစ်ဖြစ်ပြီး၊ မြင့်မားသောစီးဆင်းတိကျသောဖြန့်ဝေမှု၊ တင်းမာမှုချိန်ညှိမှုနှင့် တည်နေရာအလိုအလျောက်စနစ်များအတွက် ထိပ်တန်းဖိအားထိန်းချုပ်ဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးသည်။
