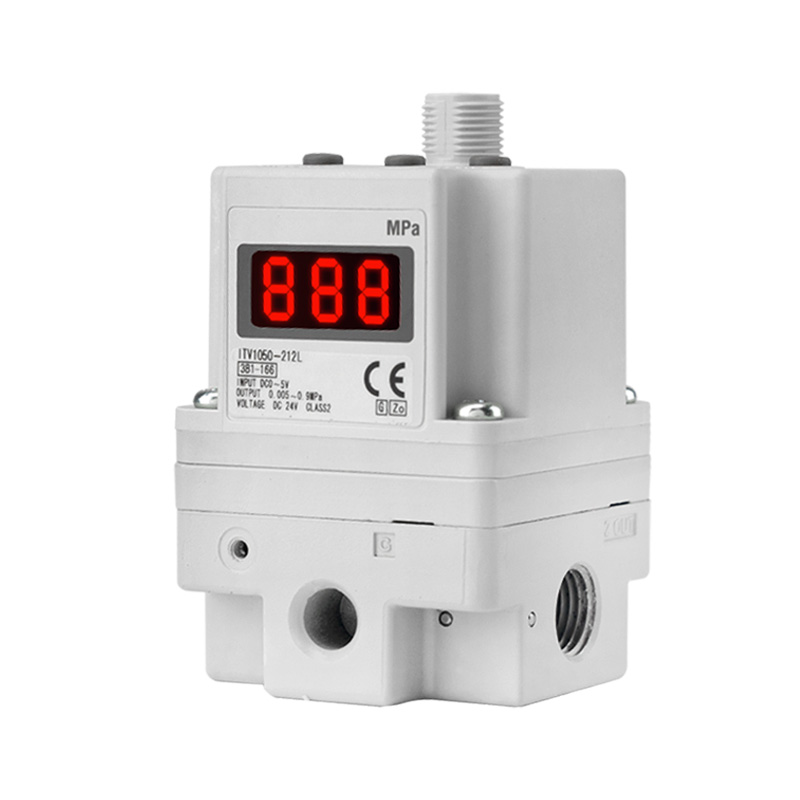

ITV စီးရီး High Flow Electro-Pneumatic Proportional Valve

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်းနှင့် လုပ်ငန်းအခြေခံမူ

   ၁။ ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH ITV စီးရီး၏ မြင့်မားသော စီးဆင်းမှု အီလက်ထရွန်းနစ် အချိုးကျ အဆို့ရှင်သည် SMC-အပြန်အလှန်ပြောင်းလဲနိုင်သော လျှပ်စစ်-အမှုန်အမွှားအဖြစ် ပြောင်းလဲနိုင်သော အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်းသည် အလိုအလျောက်၊ တိကျမှုမြင့်မားသော အဝေးထိန်းဖိအားစည်းမျဉ်းကိုရရှိရန် လျှပ်စစ်ထိန်းချုပ်မှုအချက်ပြမှုများမှတစ်ဆင့် ခြေလှမ်းမဲ့လေဖိအားချိန်ညှိမှုကို သိရှိနားလည်ပြီး အကြီးစားလေစီးဆင်းမှုဆားကစ်များအတွက် အထူးသင့်လျော်အောင်ပြုလုပ်ထားသည်။

   2. Core Function & Principle

     -- Core Function- အလိုအလျောက်နှင့် အဝေးထိန်း ဖိအား စည်းမျဉ်းအတွက် ခြေလှမ်းမဲ့ ချိန်ညှိနိုင်သော လေဖိအားသို့ လျှပ်စစ်ထိန်းချုပ်မှု အချက်ပြကို ပြောင်းပါ။

     -- အလုပ်အခြေခံမူ- ကွင်းပိတ်လျှပ်စစ်-အမှုန်အမွှားအချိုးကျတုံ့ပြန်မှုစနစ်။ Built-in ဖိအားအာရုံခံကိရိယာသည် အချိန်နှင့်တပြေးညီ အထွက်ဖိအားကို စောင့်ကြည့်ပြီး သွေဖည်မှုကို အလိုအလျောက် ပြုပြင်ပေးကာ ထူးခြားသော ထိန်းချုပ်မှု တိကျမှုနှင့် မြန်ဆန်သော တုံ့ပြန်မှုမြန်နှုန်းတို့ကို ပေးစွမ်းသည်။

     -- Environmental Protection အဆင့်- IP65 ဖုန်မှုန့်ဒဏ်ခံပြီး ကြမ်းတမ်းသော စက်မှုအလုပ်ရုံအခြေအနေများတွင် တည်ငြိမ်စွာ လည်ပတ်နိုင်သည်

High Flow Series Model အမြန်ရည်ညွှန်းဇယား

Universal General Technical Specifications

     -- အသုံးပြုနိုင်သော အရည်- ခြောက်သွေ့သော လေကို

     -- Max Inlet Supply Pressure: 1.0 MPa

     -- ပတ်ဝန်းကျင်နှင့် အလယ်အလတ် အပူချိန်- -5 ~ +60 ℃

     -- ပါဝါထောက်ပံ့မှု- DC24V ±10% (တစ်စိတ်တစ်ပိုင်းဗားရှင်းများသည် DC12–15V ကို ပံ့ပိုးသည်)

     -- ပါဝါစားသုံးမှု- ≤4W (ဆက်သွယ်ရေး တပ်ဆင်ထားသော မော်ဒယ်များ)

     -- Output Signal ကို စောင့်ကြည့်ပါ- အမှန်တကယ်ထွက်ရှိမည့် ဖိအားဖြင့် Analog DC1–5V linear

     -- Port Thread ရွေးစရာများ- Rc / NPT / G parallel thread၊ အမြန် push-in fittings ရွေးချယ်နိုင်သည်

Input Signal Types & Model Suffix Definition

  1. ရနိုင်သော ထိန်းချုပ်မှု အချက်ပြမှုများ

     -- Analog input (ပင်မရေစီးကြောင်း): DC0–10V ဗို့အားအချက်ပြမှု၊ 4-20mA လက်ရှိအချက်ပြမှု

     -- Multi-stage ကြိုတင်သတ်မှတ်မှု- 4-point / 16-point I/O ပုံသေဖိအားကြိုသတ်မှတ်လုပ်ဆောင်ချက်

     -- Fieldbus ဆက်သွယ်ရေး- RS-232C၊ CC-Link၊ DeviceNet၊ PROFINET၊ EtherNet/IP (သီးသန့်ဆက်သွယ်ရေးဘုတ်အဖွဲ့ ဆက်စပ်ပစ္စည်း လိုအပ်သည်)

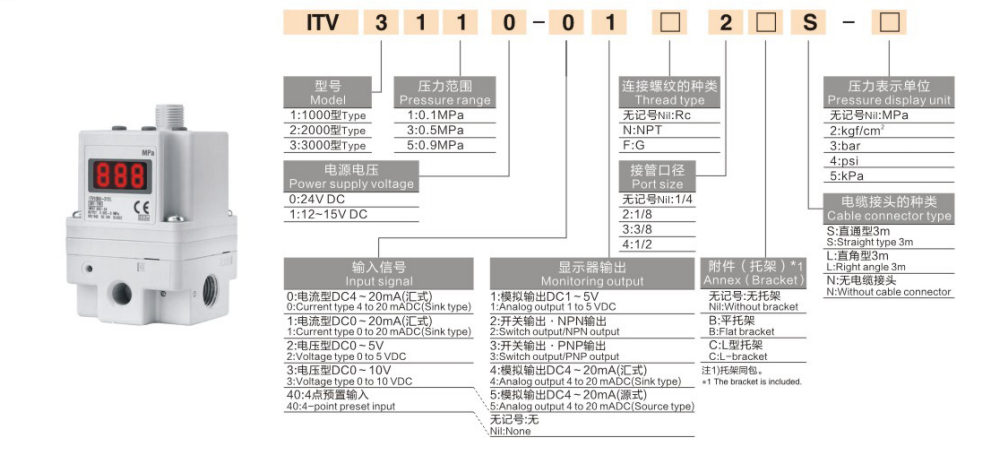

 2. မော်ဒယ်ကုဒ် ဥပမာ: ITV2050-31F2BN3

     -- ITV2050- ITV2000 အလယ်အလတ် စီးဆင်းမှုစီးရီး

     -- 31- G1/4 port thread

     -- F- အပြားတပ်ဆင်ခြင်းကွင်း

     -- 2- DC0–10V analog ဗို့အား ထည့်သွင်းမှု

အဓိကထုတ်ကုန် အားသာချက်များ

  1. မြင့်မားသော စီးဆင်းမှုစွမ်းဆောင်ရည်ကို အလွန်အဆင့်မြှင့်ထားသည်။

     -- ပုံမှန်သေးငယ်သော ITV စီးရီးများနှင့် နှိုင်းယှဉ်ပါက အမြင့်ဆုံးစီးဆင်းနိုင်မှုစွမ်းရည်သည် ကြီးမားသောဆလင်ဒါများနှင့် ဆလင်ဒါပေါင်းများစွာ ထပ်တူကျသည့်ကိရိယာများ၏ လျင်မြန်သောတုံ့ပြန်မှုလိုအပ်ချက်များကို အပြည့်အဝကျေနပ်စေပါသည်။

  2. Excellent မြင့်မားသောတိကျမှုနှင့်ရေရှည်တည်ငြိမ်မှု

     -- ±1% F.S. အတွင်း တိကျမှုကို ထိန်းချုပ်ခြင်း၊ အလွန်မြန်သော တုံ့ပြန်မှုအမြန်နှုန်းနှင့် သေးငယ်သော ဖိအားအတက်အကျ၊ တိကျစွာ တပ်ဆင်ခြင်း၊ ဆီမီးကွန်ဒတ်တာ လုပ်ဆောင်ခြင်း၊ အလိုအလျောက် ဖုံးအုပ်ခြင်းနှင့် အခြားသော စံနှုန်းမြင့် ထုတ်လုပ်မှုလိုင်းများအတွက် စံပြဖြစ်သည်။

  3. ကျစ်လစ်ပေါ့ပါးသော အကောင်းဆုံးပြင်ဆင်ထားသော ကောက်ကြောင်း

     -- ITV2100 မော်ဒယ်၏ အလေးချိန်သည် ယခင်မျိုးဆက်နှင့် နှိုင်းယှဉ်ပါက 19% လျော့ချကာ အကန့်အသတ်ရှိသော တပ်ဆင်နေရာနှင့် အံဝင်ခွင်ကျဖြစ်အောင် လိုက်လျောညီထွေရှိသော ကွင်းပိတ်နှင့် အောက်ခြေတပ်ဆင်ခြင်း

  4. အသုံးပြုရလွယ်ကူသော အသိဉာဏ်ရှိသော လုပ်ဆောင်ချက်

     -- အချိန်နှင့်တပြေးညီ ဖိအားတန်ဖိုးကို မြင်ယောင်နိုင်စေရန်အတွက် မြင့်မားသော တောက်ပမှု LED ဒစ်ဂျစ်တယ် မျက်နှာပြင် တပ်ဆင်ထားသည်။ ဆိုက်ပေါ်ရှိ ပြဿနာဖြေရှင်းခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းတို့ကို ရိုးရှင်းလွယ်ကူစေရန်အတွက် ကိုယ်တိုင်စစ်ဆေးခြင်းဆိုင်ရာ အယ်လဂိုရီသမ်နှင့် အမှားအယွင်းအချက်ပေးစနစ်တို့ တပ်ဆင်ထားသည်။

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

     -- ကြီးမားသော စီးဆင်းနေသော ဆလင်ဒါများနှင့် နယူးမက်တစ် လှုံ့ဆော်ပေးသည့် စက်များအတွက် ဖိအားထိန်းချုပ်မှု- ထုပ်ပိုးသည့် စက်များ၊ အလိုအလျောက် ဖြန့်ဝေပေးခြင်းနှင့် ကော်ကပ်သည့် ကိရိယာများ

     -- Multi-stage အလိုအလျောက်ဖိအားပြောင်းခြင်း- ဂဟေဆက်ကိရိယာများ၊ သံမှိုတက်သည့်နေရာများ၊ ရုပ်ရှင်နှင့် ဝါယာကြိုးတင်းအားထိန်းချုပ်မှုစနစ်များ

     -- အလွန်တိကျသော pneumatic လုပ်ငန်းစဉ်များ- တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်ခြင်း၊ အလင်းစမ်းသပ်ခြင်း၊ ဆေးဘက်ဆိုင်ရာတိကျသောအလိုအလျောက်စနစ်သုံးကိရိယာများ

     -- အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများတွင် ဗဟိုချုပ်ကိုင်ထားသော အဝေးထိန်း ဖိအား ချိန်ညှိမှု- တစ်ခုတည်းသော ဒစ်ဂျစ်တယ် ဖိအားထိန်းချုပ်မှု အတွက် manual regulators များစွာကို အစားထိုးပါ။

မော်ဒယ်ရွေးချယ်ရေး လမ်းညွှန်ချက်များ

     -- လိုအပ်သော စီးဆင်းမှုနှုန်းဖြင့် စီးရီးများကို ရွေးချယ်ပါ- အသေးစားစီးဆင်းမှုအတွက် ITV1100၊ universal medium flow အတွက် ITV2100၊ high-flow heavy-duty ပစ္စည်းများအတွက် ITV3100

     -- လုပ်ငန်းစဉ်အားလုံးတွင် အလုပ်လုပ်နိုင်သောဖိအားလိုအပ်ချက်များကို အပြည့်အဝကာမိစေရန် ချိန်ညှိနိုင်သော ဖိအားအကွာအဝေးကို အတည်ပြုပါ (0.005–0.9 MPa full range optional)

     -- ကိုက်ညီမှုထိန်းချုပ်မှုအချက်ပြအမျိုးအစား- DC0–10V စံရွေးချယ်မှုအဖြစ် analog ဗို့အား၊ fieldbus ဒစ်ဂျစ်တယ်ထိန်းချုပ်မှု လိုအပ်ပါက သီးခြားဆက်သွယ်ရေးဘုတ်အဖွဲ့ကို ရွေးချယ်ပါ။

     -- တပ်ဆင်ခြင်းပုံစံကို အတည်ပြုပါ- site အတွင်းရှိ လေပိုက်လိုင်းအပြင်အဆင်နှင့် ကိုက်ညီရန် အုတ်ခုံ/ ဘေးဘက် တပ်ဆင်ခြင်း/ ကွင်းဆက်တပ်ဆင်ခြင်း

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH ITV မှ high flow electro-pneumatic အချိုးကျအဆို့ရှင်သည် လျှပ်စစ်ထိန်းချုပ်မှုအချက်ပြမှုများမှတစ်ဆင့် ခြေလှမ်းမဲ့ဒစ်ဂျစ်တယ်ဖိအားချိန်ညှိမှုကို နားလည်သဘောပေါက်ပြီး အလွန်ကြီးမားသောစီးဆင်းနိုင်စွမ်း၊ IP65 စက်မှုကာကွယ်ရေးနှင့် အမျိုးအစားပေါင်းစုံ analog/fieldbus အချက်ပြအင်တာဖေ့စ်များကို တပ်ဆင်ထားပြီး အဝေးထိန်း၊ တိကျမှုမြင့်မားသော၊ အသံအတိုးအကျယ်လေဖိအားနည်းဥပဒေသအတွက် ပင်မထိန်းချုပ်မှုအစိတ်အပိုင်းအဖြစ် ဆောင်ရွက်သည်။
