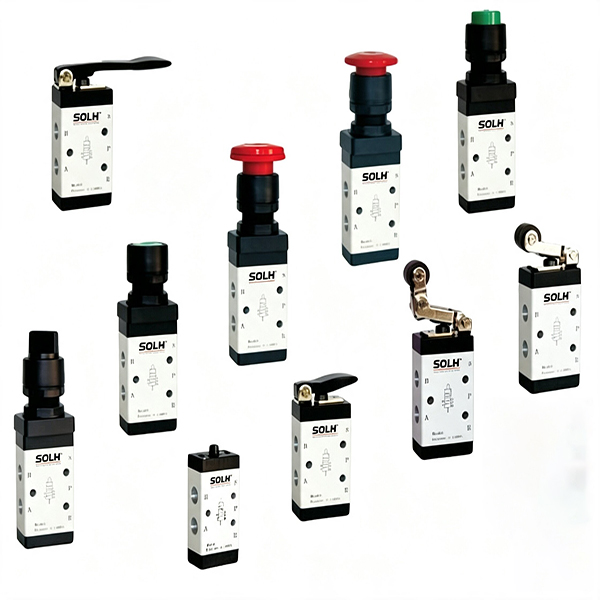

M5 Series 5/2 Way Mechanical Valve | M5 Thread Stroke နှင့် Manual Control Valve

အမှတ်တံဆိပ်- SOLH by Richge Technology | 5/2 Way Spring Return Mechanical & Hand Control Valve သည် M5×0.8 Thread ဖြစ်သည်။

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     SOLH M5 စီးရီးသည် ပရော်ဖက်ရှင်နယ်တစ်ဦးဖြစ်သည်။5/2 way spool-type mechanical valve ပေါင်းစည်းထားသော M5×0.8 fine thread interface ဖြင့်။ ကွိုင်မပါသော ဒီဇိုင်းပါရှိသော၊ ၎င်းသည် ပြင်ပစက်ပိုင်းဆိုင်ရာ တွန်းအားနှင့် အလိုအလျောက် စပရိန်ပြန်လည်သတ်မှတ်ခြင်းဖြင့် လေဆားကစ်ကို သက်သက်ပြောင်းပြန်သဘောပေါက်စေသည်။ ဆလင်ဒါ လေဖြတ်ခြင်း ကန့်သတ်နေရာချထားခြင်း၊ နေရာတွင်း အချက်ပြ တုံ့ပြန်ချက် နှင့် စက်ကိရိယာများ လက်စွဲစတင်-ရပ်တန့် နယူမက်စ် ထိန်းချုပ်မှု အတွက် တွင်ကျယ်စွာ အသုံးချပါသည်။ စီးရီးတစ်ခုလုံးတွင် core အမျိုးအစားနှစ်ခုပါဝင်သည်- စက်ပိုင်းဆိုင်ရာ trigger (roller/plunger) နှင့် manual control (button/lever) တို့ပါဝင်သည်။ ၎င်းသည် တိုက်ရိုက်အစားထိုးရန်အတွက် AirTAC M5 စီးရီးနှင့် universal ပြည်တွင်းစက်မှုအဆို့ရှင်များနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။

  1.1 Standard Air Port အဓိပ္ပာယ်ဖွင့်ဆိုချက်

     • P ဆိပ်ကမ်း: အဓိက ဖိသိပ်ထားသော လေဝင်ပေါက်

     • A/B အလုပ်လုပ်သည့် ဆိပ်ကမ်းများ: တယ်လီစကုပ်ထိန်းချုပ်မှုအတွက် နှစ်ထပ်ဆလင်ဒါများနှင့် ချိတ်ဆက်ပါ။

     • R1/R2 Dual Exhaust Port များ- ဆူညံသံလျှော့ချရေးနှင့် ဖုန်မှုန့်ကာကွယ်ရေးအတွက် မိုက်ခရိုမာဖလာတပ်ဆင်ခြင်းနှင့် တိုက်ရိုက်သဟဇာတဖြစ်သော valve body ၏ ဘေးထွက်အိတ်ဇောပေါက်များ

     • Core Function: 5/2 way spring return structure ၊ ပြင်ပအားအား ဖယ်ရှားပြီးနောက် မူလအခြေအနေသို့ အလိုအလျောက် ပြန်လည်သတ်မှတ်သည်။

2. Model Coding နှင့် Head Type ရွေးချယ်ခြင်းလမ်းညွှန် (Core Selection Basis)

 1. Unified Coding Rule: M5【ခေါင်းကုတ်】-05 (05 သည် စီးရီးအပြည့်အစုံအတွက် စုစည်းထားသော M5 thread port ကို ကိုယ်စားပြုသည်)

 2. မော်ဒယ် နမူနာ: M5R-05 | ပုံမှန် M5 thread port ပါသော 5/2 way mechanical valve အမျိုးအစား Roller lever

3. Core Technical Parameters

4. ဖွဲ့စည်းပုံ အခြေခံ အားသာချက်များ

     • Balanced Spool Structure: လေအရင်းအမြစ်နောက်ပြန်ဖိအားဝင်ရောက်စွက်ဖက်မှုမှကင်းလွတ်သောဟန်ချက်ညီသော slide spool ဒီဇိုင်းကိုလက်ခံသည်။ ထိလွယ်ရှလွယ်နှင့် ပေါ့ပါးသော လုပ်ဆောင်ချက်ဖြင့် နောက်ပြန်ဆုတ်သည့် လုပ်ဆောင်ချက်ကို ပြီးမြောက်ရန် သေးငယ်သော ပြင်ပအင်အားသာ လိုအပ်သည်။

     • Dual Split Exhaust ဒီဇိုင်း- ပြင်ပအပြင်အဆင်ပါရှိသော သီးခြား R1/R2 အပြန်အလှန်အိတ်ဇောပေါက်များ။ တည်ငြိမ်သောရေရှည်လည်ပတ်မှုကိုသေချာစေရန် ထိရောက်သောဆူညံသံလျှော့ချရေးနှင့် ဖုန်မှုန့်များကို ခွဲထုတ်ရန် မိုက်ခရို mufflers များကို တိုက်ရိုက်တပ်ဆင်ပါ။

     • Multi-Angle တပ်ဆင်ခြင်း။: အဆို့ရှင်ကိုယ်ထည်၏ အပေါ်ပိုင်းနှင့် အောက်ပိုင်းများကို တပ်ဆင်ထားသော အပေါက်များဖြင့် သီးသန့်ထားရှိထားပြီး အမျိုးမျိုးသော စက်ပစ္စည်းနေရာလပ်အပြင်အဆင်များနှင့် လိုက်လျောညီထွေဖြစ်စေရန် မတရားသောထောင့်ပုံသေတပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။

     • စီးရီးတစ်ခုလုံး Universal Interchangeability: M5 စီးရီးတစ်ခုလုံးအတွက် စုစည်းထားသော အဆို့ရှင်ကိုယ်ထည်အရွယ်အစား၊ အခမဲ့အစားထိုးခြင်းနှင့် မော်ဂျူလာတပ်ဆင်ခြင်းအတွက် တူညီသောသတ်မှတ်ချက် manifold base နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

5. ဆက်စပ်ပစ္စည်းများနှင့် Manifold Base ပံ့ပိုးပေးခြင်း

     • M5 Manifold Base (M5M): 1F/2F/3F multi-link manifold အပြားများ၊ ဗဟိုချုပ်ကိုင်ထားသော P-port လေပေးဝေမှုကို သိရှိနားလည်ပြီး ပြန့်ကျဲနေသော single-valve piping များကို အစားထိုးကာ circuit အပြင်အဆင်ကို ရိုးရှင်းစေရန်။

     • ပံ့ပိုးကူညီမှုများ- M5 မှ G1/8 မှ ဖြောင့်စက်များကို လျှော့ချခြင်း၊ M5 micro mufflers၊ M5 အမြန်ချိတ်ဆက်မှုများ (φ3/φ4 လေပိုက်များနှင့် ကိုက်ညီသော)၊ ပုံသေတပ်ဆင်ထားသောကွင်းများ။

6. ရွေးချယ်မှုထူးခြားချက်- M5 နှင့် S3 စက်ပိုင်းဆိုင်ရာ Valve

7. Classic Application Circuits များ

     • ဆလင်ဒါကန့်သတ်ထိန်းချုပ်မှု: Cylinder baffle သည် M5R roller mechanical valve ကို အစပျိုးစေပြီး၊ 4V solenoid valve ကို ထိန်းချုပ်ရန် pilot air signal ကိုထုတ်ပေးကာ၊ ဆလင်ဒါသည် သတ်မှတ်ထားသော အနေအထားသို့ရောက်ရှိသောအခါ အလိုအလျောက်ပြောင်းပြန်သွားသည်ကို သတိပြုမိပါသည်။

     • Manual Start-Stop ထိန်းချုပ်မှု: M5PP မှိုခလုတ်အဆို့ရှင်သည် ဆိုက်အတွင်းလက်စွဲလုပ်ဆောင်မှုအတွက် အသေးစားနှစ်ထပ်ဆလင်ဒါများ၏ တယ်လီစကုပ်လုပ်ဆောင်ချက်ကို တိုက်ရိုက်ထိန်းချုပ်သည်။

     • Assembly Line Tooling Detection: M5B plunger top rod valve သည် tooling positioning အတွက် အလိုအလျောက် pneumatic logic ပေါ်ပေါက်လာသည်ကို သိရှိနားလည်နိုင်ရန် မှိုတွင်းရှိ ထောက်လှမ်းမှုခလုတ်အဖြစ် လုပ်ဆောင်သည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH M5 စီးရီးသည် M5×0.8 ချည်မျှင်ပါသော 5/2 လမ်းစပရိန်ပြန်စက်မှုဆိုင်ရာ အဆို့ရှင်တစ်ခုဖြစ်သည်။ စက်ပိုင်းဆိုင်ရာ လေဖြတ်ခြင်း ကန့်သတ်ချက် အများအပြားကို လက်ဖြင့် ထိန်းချုပ်မှုမုဒ်များ ပေါင်းစပ်ထားသောကြောင့် ၎င်းတွင် ထိလွယ်ရှလွယ် လုပ်ဆောင်ချက်၊ တာရှည်ခံ စွမ်းဆောင်ရည် နှင့် universal အပြန်အလှန် လဲလှယ်နိုင်မှု၊ ဆလင်ဒါ အချက်ပြ တုံ့ပြန်ချက် နှင့် စက်ကိရိယာ လက်စွဲအငွိုက်ပြောင်းခြင်းအတွက် ဦးစားပေး မိုက်ခရိုလေဖြတ်ခြင်း ထိန်းချုပ်မှု အစိတ်အပိုင်း ဖြစ်ခြင်း။
