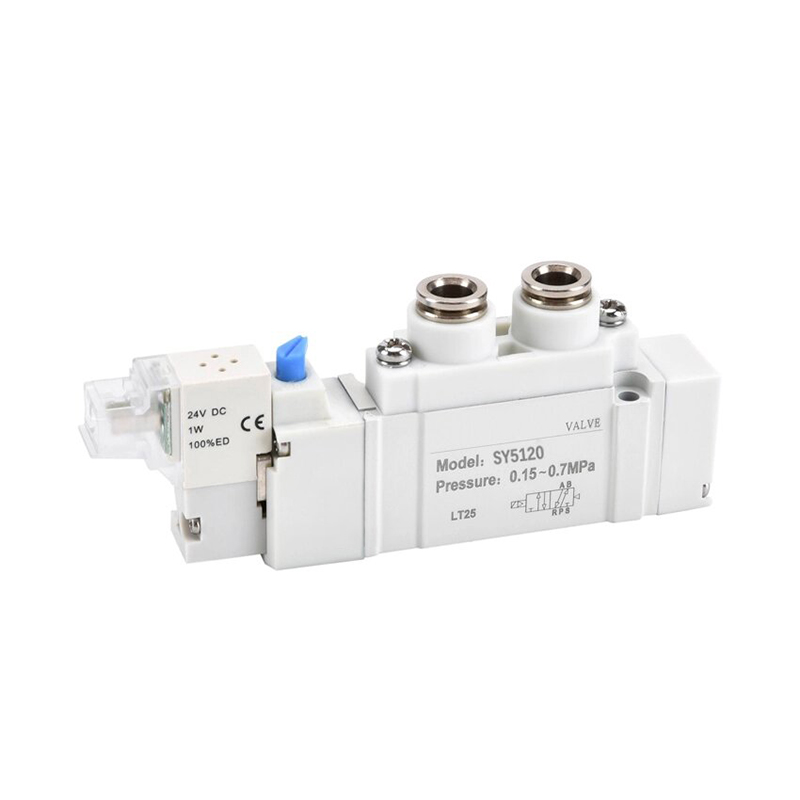

SY စီးရီးရှေ့ပြေးတွင် လည်ပတ်သည့် 5-Port Solenoid Valve

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH SY စီးရီးသည် အလွန်ကျစ်ကျစ်လျစ်လျစ်သော ကိုယ်ထည်၊ ပါဝါသုံးစွဲမှု အလွန်နည်းပြီး စီးဆင်းနိုင်မှုအား အလွန်အဆင့်မြှင့်ထားသော 5-port solenoid valve ဖြင့် ပင်မရေစီးကြောင်းရှေ့ပြေးလုပ်ဆောင်သည့် ဆိုလီနွိုက်အဆို့ရှင်ဖြစ်သည်။ ၎င်းသည် ဆလင်ဒါပြန်လည်ပေါင်းစပ်ခြင်းနှင့် အဆုတ်ရောင်ဆားကစ်ပြောင်းခြင်းအတွက် core directional control အစိတ်အပိုင်းအဖြစ် ဆောင်ရွက်ပေးပြီး မူလ SMC SY စီးရီးများနှင့် အပြည့်အဝလဲလှယ်နိုင်သော အလိုအလျောက်ထုတ်လုပ်သည့်စက်ပစ္စည်းများအားလုံးတွင်ဖြစ်သည်။

စီးရီးအရွယ်အစား အမျိုးအစားခွဲခြင်းနှင့် ကိုက်ညီမှုအတိုင်းအတာ အပြည့်အစုံ

Universal Core နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

  1. circuit အမျိုးအစားများ-

     -- 5/2-way (single spring return/ double latching coil);

     -- 5/3-way (ဗဟိုလုပ်ဆောင်ချက် 3 ခု- စင်တာပိတ်/ စင်တာအိတ်ဇော/ စင်တာဖိအားပေးရေး)

  2. Operating Pressure Range

     -- အတွင်းပိုင်းလေကြောင်းပြ- 0.1 ~ 0.7 MPa

     -- ပြင်ပရှေ့ပြေး (ဖုန်စုပ်စက်)-100 kPa ~ 0.7 MPa

  3. လည်ပတ်အပူချိန် - 10 ~ 50 ℃ (လေရင်းမြစ်တွင် icing မပါ)

  4. Coil Power Consumption: Standard coil 0.35W; စွမ်းအင်ချွေတာသော ပါဝါကွိုင်သည် 0.1W သာရှိသည်။

  5. ကာကွယ်မှုအဆင့်- ပလပ်ချိတ်ဆက်ကိရိယာ IP65; Manifold တပ်ဆင်ခြင်းအခြေခံ IP67

  6. ဝန်ဆောင်မှုသက်တမ်း- Gap sealing spool သည် 200 million cycles အထိ၊ elastic တံဆိပ် 70 သန်းအထိသံသရာ

  7. Standard Voltage Options : DC12V / DC24V (mass mainstream); AC110V/AC220V

ဖွဲ့စည်းပုံနှင့် Core Performance အားသာချက်များ

  1. Quick Plug-In Manifold Mount Structure

     -- SS5Y စီးရီး manifold အခြေစိုက်စခန်းသို့ တိုက်ရိုက် လျှပ်တစ်ပြက် တပ်ဆင်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် ဖြုတ်လိုက်ခြင်း၊ အဆို့ရှင် တစ်ခုလုံးကို မဖြုတ်ဘဲ လွယ်ကူစွာ ပြုပြင်ထိန်းသိမ်းခြင်း ၊

  2. Ultra-Low Energy-Saving Coil

     -- ရွေးချယ်နိုင်သော 0.1W ပါဝါနည်းသော ကွိုင်၊ အပူထုတ်လုပ်မှုနည်းသော၊ ရေရှည်စဉ်ဆက်မပြတ် စွမ်းအင်ရှိသော လုပ်ငန်းခွင်အခြေအနေများအတွက် စုံလင်စွာ သင့်လျော်သည်၊ စက်ရုံမှ ဖိသိပ်ထားသော လေနှင့် ပါဝါကုန်ကျစရိတ်ကို အလွန်ဖြတ်တောက်နိုင်သည်။

  3. အလွန်ကောင်းမွန်သော High Flow Runner

     -- အတွင်းပိုင်းကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ဒီဇိုင်း၊ စီးဆင်းနိုင်မှုစွမ်းရည်သည် မျိုးဆက်ဟောင်း ဆိုလီနွိုက်အဆို့ရှင်များနှင့် နှိုင်းယှဉ်ပါက 80% ခန့် တိုးလာကာ ဖိအားဆုံးရှုံးမှုမရှိဘဲ ဆလင်ဒါတိုးချဲ့မှု/ဆုတ်ခွာမှုမြန်နှုန်း ပိုမိုမြန်ဆန်ကြောင်း သိရှိနားလည်စေသည်။

  4. Built-In Pilot Filter မျက်နှာပြင်

     - ဖုန်မှုန့်များနှင့် အညစ်အကြေးများကို ပိတ်ဆို့ရန် pilot valve inlet တွင် ပေါင်းစပ်ထားသော သေးငယ်သော filter mesh သည် spool jamming ချို့ယွင်းမှုနှုန်းကို ထိရောက်စွာ လျှော့ချနိုင်ပြီး ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပေးပါသည်။

  5. Multi-Directional Flexible Port Layout

     -- ကျစ်လစ်သိပ်သည်းသော ပစ္စည်းဘောင်များအတွင်း စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်မဖြစ်စေရန် ဘေး/အပေါ်/အောက်ခြေ လမ်းကြောင်းသုံးရပ်တွင် ရရှိနိုင်သော လေဝင်ပေါက်များ။

  6. Modular Valve Island ပေါင်းစပ်မှု

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 series multi-station manifold bases များနှင့် ပြီးပြည့်စုံစွာ လိုက်ဖက်ပြီး၊ ဗဟိုမှ စုစည်းထားသော လေ၀င်လေထွက်နှင့် အိတ်ဇော၊ သပ်ရပ်သော ဝါယာကြိုး အပြင်အဆင်ကို သိရှိပြီး ကက်ဘိနက် တပ်ဆင်ရန် နေရာကို သက်သာစေပါသည်။

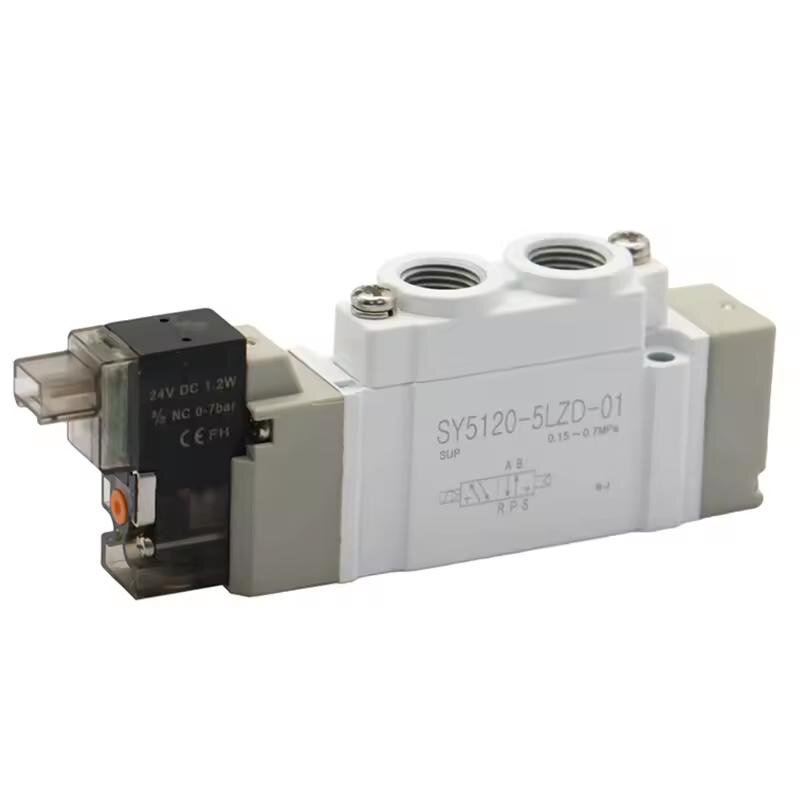

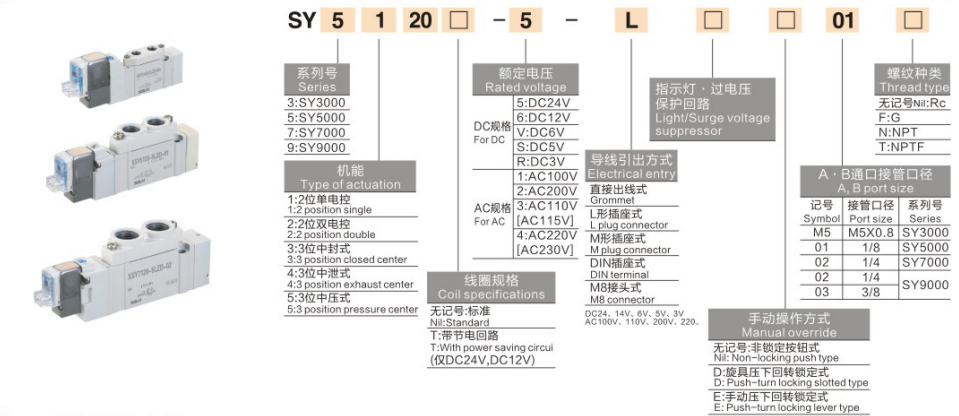

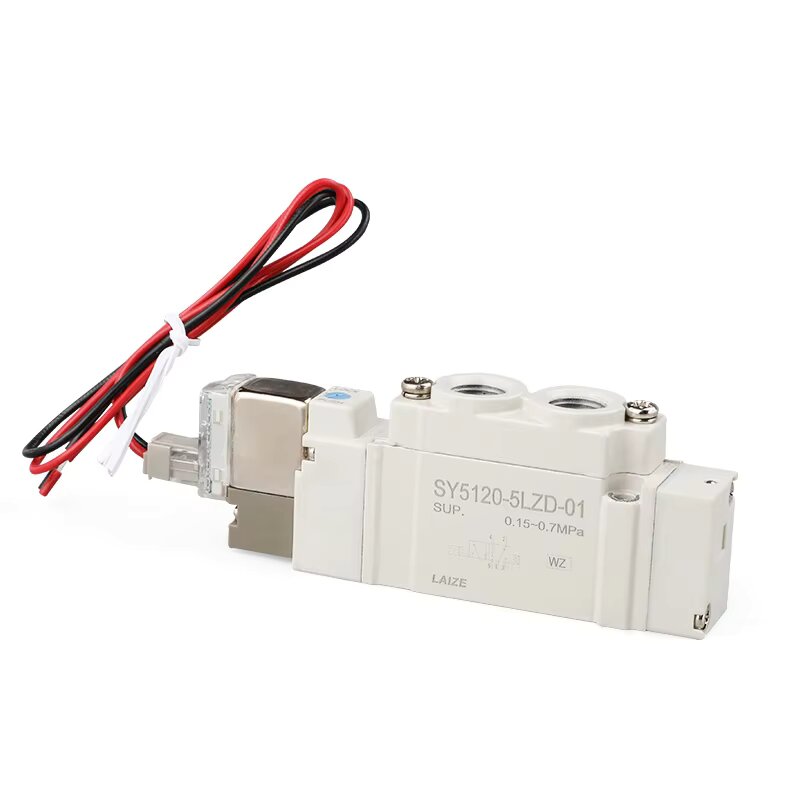

ပြီးပြည့်စုံသော မော်ဒယ်ကုဒ်ရေးနည်းဥပဒေ (ဥပမာ- SY5120-5LZD-01)

  1. SY- ရှေ့ပြေးလုပ်ဆောင်သည့် 5-port solenoid valve ၏စီးရီးကုဒ်

  2. 5- အရွယ်အစား စီးရီးနံပါတ် (5 = SY5000 အလတ်တန်းတွဲ)

  3. 1- circuit function ကုဒ်

     1 = 5/2 single coil spring return;

     2 = 5/2 နှစ်ဆ latching coil;

     3 = 5/3 သုံးလုံးအနေအထားအဆို့ရှင်

  4. 2- အတွင်းပိုင်းဖွဲ့စည်းပုံဆိုင်ရာ အခြေခံကုဒ်

  5. 0: စံအခြေခံတပ်ဆင်ခြင်းအမျိုးအစား

  6. 5- ကွိုင်ဗို့အားကုဒ် (5 = DC24V၊ ပင်မရေစီးကြောင်း)

  7. LZ- ပေါက်ပေါက်နှင့် အကာအကွယ်ပုံစံ

     L = L ပုံသဏ္ဍာန် ပလပ်ပေါက်၊ Z = တပ်ဆင်ထားသော LED ညွှန်ပြချက် + ဗို့အားလွန်ကဲမှု ကာကွယ်ရေးပတ်လမ်း

  8. D- Manual override code (ဝက်အူလှည့်သော့ခတ်ခြင်း လုပ်ဆောင်ချက်)

  9. 01- ဆိပ်ကမ်းချည်အရွယ်အစား (01 = Rc1/8")

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

     -- အလိုအလျောက်တပ်ဆင်ထုတ်လုပ်သည့်လိုင်းများ၊ ဆီမီးကွန်ဒတ်တာတိကျသောကိရိယာများ၊ ထုပ်ပိုးသည့်စက်များ

     -- မော်တော်ကားတံဆိပ်တုံးထုခြင်း နှင့် ဂဟေဆော်ခြင်း ထုတ်လုပ်မှုလိုင်းများ၊ ဆေးဘက်ဆိုင်ရာ စမ်းသပ်ကိရိယာများ

     -- အဆုတ်စက်ရုပ်လက်ဆွဲကိရိယာများ၊ မျဉ်းဖြောင့်ဆလိုက်ဆလင်ဒါများ၊

     - ဆလင်ဒါရှေ့သို့/ပြန်ဆုတ်ခြင်း ခလုတ်၊ အဆုတ်ရောင်ဆားကစ် အဖွင့်အပိတ်နှင့် အမြန်နှုန်းထိန်းညှိခြင်း

စာကြောင်းတစ်ကြောင်း

     အနှစ်ချုပ်SOLH SY စီးရီးရှေ့ပြေးလုပ်ဆောင်သည့် 5-port ဆိုလီနွိုက်အဆို့ရှင်သည် SY3000/SY5000/SY7000/SY9000 အရွယ်အစားအပြည့်အကွာအဝေးကို 0.1W စွမ်းအင်ချွေတာသောကွိုင်၊ IP65/IP67 ဖုန်မှုန့်နှင့်ရေစိုခံအဆင့်၊ မော်ဒယ်ဟောင်းများထက် 80% ပိုမိုစီးဆင်းမှုနှင့် SS5 ၏ထိန်းချုပ်နိုင်မှုအတိုင်းအတာအတွက် Plug-in versatY၊ အီလက်ထရွန်းနစ်၊ မော်တော်ကား၊ ထုပ်ပိုးမှုနှင့် ဆေးဘက်ဆိုင်ရာ ပစ္စည်းများတွင် ဆလင်ဒါ အလိုအလျောက်စနစ်။
