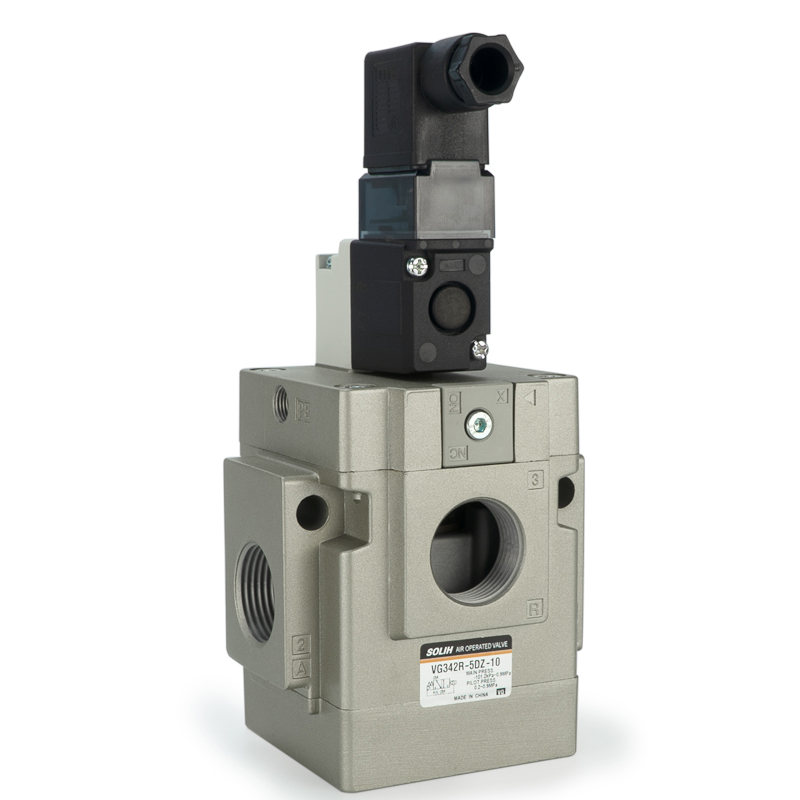

VG342 Series 3-Way Pilot Operated Poppet Solenoid Valve | High Flow Vacuum & Pneumatic Control Valve

အမှတ်တံဆိပ်- SOLH by Richge Technology | High-Flow Low-Power 3-Port Pneumatic Solenoid Valve

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     SOLH VG342 စီးရီးသည် တစ်ခုဖြစ်သည်။high-flow 3-way pilot-operated poppet type solenoid valveStandard pneumatic စနစ်များတွင် လေ၊ ဖုန်စုပ်စက်နှင့် ဖိအားနည်းသော အရည်ထိန်းချုပ်မှုများအတွက် ကျွမ်းကျင်စွာ ဒီဇိုင်းထုတ်ထားသည်။ elastomer တံဆိပ်ခတ်ခြင်း၊ ချောဆီမပါသော လုပ်ဆောင်ချက်၊ အလွန်နည်းသော ပါဝါသုံးစွဲမှုနှင့် ကျယ်ပြန့်သော ဖိအားကို လိုက်လျောညီထွေဖြစ်စေနိုင်မှုတို့ပါရှိသော၊ ၎င်းသည် ပုံမှန်အပိတ် (NC)၊ ပုံမှန်အဖွင့် (NO) နှင့် ရိုးရှင်းသောအဖုံးအစားထိုးခြင်းမှတစ်ဆင့် ပြင်ပရှေ့ပြေးမုဒ်များကြားတွင် ပြောင်းလွယ်ပြင်လွယ်ပြောင်းနိုင်သည်ကို ပံ့ပိုးပေးပါသည်။ ကြီးမားသောစီးဆင်းမှုစွမ်းရည်၊ မြန်ဆန်သောတုံ့ပြန်မှုနှင့် ကြိမ်နှုန်းမြင့်မားသောစက်ဝန်းစွမ်းဆောင်ရည်တို့နှင့်အတူ၊ ၎င်းသည် ဖုန်စုပ်စနစ်များ၊ ကြီးမားသောအဆုတ်အမှုန်အမွှားများနှင့် ပတ်လမ်းပေါင်းစုံ အမြောက်အများ pneumatic စက်ကိရိယာများအတွက် universal and efficient core control valve အဖြစ် ဆောင်ရွက်ပါသည်။

2. အဓိကထုတ်ကုန်အင်္ဂါရပ်များ

     • ပရော်ဖက်ရှင်နယ် Poppet Structure & ယုံကြည်စိတ်ချရသောတံဆိပ်ခတ်ခြင်း။: 3-port pilot-operated poppet ဒီဇိုင်းကို မြင့်မားသော elasticity elastomer sealing structure ဖြင့် လက်ခံထားပြီး၊ ယိုစိမ့်မှု လုံးဝမရှိစေရန်၊ တင်းကျပ်စွာ ဖြတ်တောက်ခြင်းနှင့် ရေရှည်စက်ဘီးစီးလည်ပတ်မှုကို တည်ငြိမ်စေပါသည်။

     • ကျယ်ပြန့်သော အလတ်စားနှင့် ဖိအား လိုက်လျောညီထွေရှိမှု: ဖိသိပ်ထားသောလေနှင့် လေဟာနယ်ပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။ အတွင်းပိုင်းလော့မုဒ်သည် 0.2~0.9MPa ကို ပံ့ပိုးပေးထားပြီး ပြင်ပလေကြောင်းပြမုဒ်တွင် အကျုံးဝင်သည်full vacuum -101.2kPa မှ 0.9MPaအမျိုးမျိုးသော ဖိအားနည်းသော လေဟာနယ်နှင့် လိုက်လျောညီထွေရှိသော လုပ်ငန်းခွင်အခြေအနေများ။

     • ချောဆီကင်းစင်ပြီး ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးခြင်း။: ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အတွင်းပိုင်းဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းသည် ဆီချောဆီလိုအပ်မှုကို ဖယ်ရှားပေးကာ နေ့စဥ်ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချကာ လတ်ဆတ်သောညစ်ညမ်းမှုကို ရှောင်ရှားကာ သန့်ရှင်းသောစက်မှုလုပ်ငန်းအခြေအနေများအတွက် သင့်လျော်သည်။

     • Dual Power Consumption Modes နှင့် စွမ်းအင်ချွေတာမှုStandard DC ပါဝါသည် 4W သာဖြစ်သည်။ ပါဝါနည်းပါးပြီး ရေရှည်အားဖြည့်ပေးသည့် အမျိုးအစားများကို ရရှိနိုင်သည်။1.8W အလွန်နည်းသော ပါဝါသုံးစွဲမှုစက်ပစ္စည်းလည်ပတ်မှု စွမ်းအင်သုံးစွဲမှုကို ထိထိရောက်ရောက် လျှော့ချပါ။

     • Superior Large Flow Performance: အများဆုံးထိရောက်သောစီးဆင်းမှု C-တန်ဖိုးသည် 38 dm³/(s·bar) နှင့် Cv တန်ဖိုး 9.8 အထိရှိသည်။ ၎င်းသည် ကြီးမားသော pneumatic အစိတ်အပိုင်းများ၏ မြင့်မားသော လျင်မြန်သောလေဝင်လေထွက်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည့် အပိုင်းဧရိယာ 210mm² အထိ ထိရောက်သော အပိုင်းဧရိယာဖြင့် များပြားသော caliber specifications များကို ပံ့ပိုးပေးပါသည်။

     • Flexible Functional Switching: အထက်အဖုံးကို အစားထိုးခြင်းဖြင့်သာ valve function ကို NC (ပုံမှန်အပိတ်)၊ NO (ပုံမှန်အဖွင့်) နှင့် ပြင်ပလေကြောင်းပြမုဒ်များကြားတွင် လွတ်လပ်စွာပြောင်းလဲနိုင်ပြီး valve တစ်ခု၏ ဘက်စုံသုံးကို သိရှိပြီး မော်ဒယ်စာရင်းကုန်ကျစရိတ်ကို လျှော့ချနိုင်သည်။

     • Multi-Functional လျှောက်လွှာ− သမားရိုးကျ အဖွင့်အပိတ်ထိန်းချုပ်မှုအဆို့ရှင်အပြင် ပြင်ပရှေ့ပြေးဖွဲ့စည်းမှုပုံစံအောက်တွင် ရွေးချယ်မှုအဆို့ရှင်နှင့် ဖြန့်ဖြူးမှုအဆို့ရှင်အဖြစ် အလွန်မြင့်မားသော မြင်ကွင်းနှင့် လိုက်ဖက်ညီမှုရှိသည်။

3. နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ အပြည့်အစုံ

4. လျှပ်စစ်သတ်မှတ်ချက်များ

 4.1 အဆင့်သတ်မှတ်ဗို့အား

     • AC ဗို့အား: 100V၊ 110V၊ 200V၊ 220V၊ 240V (50/60Hz)

     • DC ဗို့အား: 12V, 24V

  4.2 ပါဝါစားသုံးမှု

     • Standard DC: 4W

     • ပါဝါနိမ့် (Y အမျိုးအစား): 1.8W

     • ရေရှည်စွမ်းအင် (Type E): 1.8W

     • AC: Inrush 12.7VA / Holding 7.6VA

  4.3 ဝါယာကြိုးနည်းလမ်း

     • G အမျိုးအစား: တိုက်ရိုက်ထွက်ပေါက် ဝိုင်ယာကြိုးများ

     • D အမျိုးအစား− DIN socket အမျိုးအစား (ညွှန်ပြမီး/ဗို့အားလွန်ကဲမှုကာကွယ်မှုဖြင့် ရွေးချယ်နိုင်သည်)

5. မော်ဒယ် Coding စည်းမျဉ်းများနှင့် စကားပြန်

  ရိုးရိုးစံနမူနာ: VG342-04G-1A

     • VG342: 3-way high-flow pilot-operated poppet solenoid valve အတွက် စီးရီးကုဒ်

     • ဆိပ်ကမ်းအရွယ်အစား ကုဒ်- 04=1/2", 06=3/4", 10=1"

     • ဝါယာကြိုးအမျိုးအစား: G=တိုက်ရိုက်ထွက်ပေါက်၊ D=DIN ပလပ်ပေါက်

     • ဗို့အားကုဒ်: 1=AC100V၊ 4=AC220V၊ 6=DC24V

     • ပတ်လမ်းမုဒ်: A=Normally Closed (NC), B=Normally Open (NO), R=External Pilot

6. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • ဖုန်စုပ်စနစ်ထိန်းချုပ်မှု: ဖုန်စုပ်ခွက်များ၊ ဖုန်စုပ်စက်များနှင့် အလိုအလျောက် ဖုန်စုပ်ခြင်း နှင့် ထုတ်လွှတ်သည့် ဆားကစ်များအတွက် ပြီးပြည့်စုံပါသည်။

     • Large-Flow Pneumatic Actuators များ: လျင်မြန်ပြီး အစွမ်းထက်သော pneumatic လုပ်ဆောင်ချက်ကို သိရှိနိုင်ရန် ကြီးမားသော bore ဆလင်ဒါများနှင့် pneumatic grippers များနှင့် တွဲဖက်ထားသည်။

     • Low & Micro Pressure Fluid Circuits များ: ဖိအားနည်းနယူးမက်တစ်နှင့် မိုက်ခရိုဖိအားအရည် သယ်ဆောင်ခြင်းစနစ်များအတွက် တည်ငြိမ်သောထိန်းချုပ်မှု။

     • Manifold Valve စနစ်: multi-circuit integrated pneumatic စနစ်များအတွက် ပင်မထိန်းချုပ်မှုအဆို့ရှင်နှင့် ရွေးချယ်မှု/ဖြန့်ဖြူးရေးအဆို့ရှင်အဖြစ် အသုံးပြုသည်။

     • ကြိမ်နှုန်းမြင့် စွမ်းအင်ချွေတာရေး ကိရိယာ: မကြာခဏ အဖွင့်အပိတ် လုပ်ဆောင်မှုနှင့် ရေရှည် စွမ်းအင်ချွေတာသည့် လုပ်ဆောင်ချက် လိုအပ်သော အလိုအလျောက် စက်ကိရိယာများအတွက် သင့်လျော်သည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VG342 series 3-way pilot-operated solenoid valve သည် ပေါင်းစပ်ထားသည်။ကြီးမားသော စီးဆင်းမှု၊ လေဟာနယ်နှင့် လိုက်ဖက်ညီမှု၊ ပါဝါသုံးစွဲမှု နည်းပါးပြီး Multi-mode switchable လုပ်ဆောင်ချက်များဖုန်စုပ်စနစ်များ၊ ကြီးမားသောစီးဆင်းမှု အနုမြူဆားကစ်များနှင့် ကြိမ်နှုန်းမြင့် အလိုအလျောက်စက်ကိရိယာများအတွက် စွမ်းဆောင်ရည်မြင့်မားသော၊ စွမ်းအင်ချွေတာပြီး စွယ်စုံရ core control valve ဖြစ်သည်။
