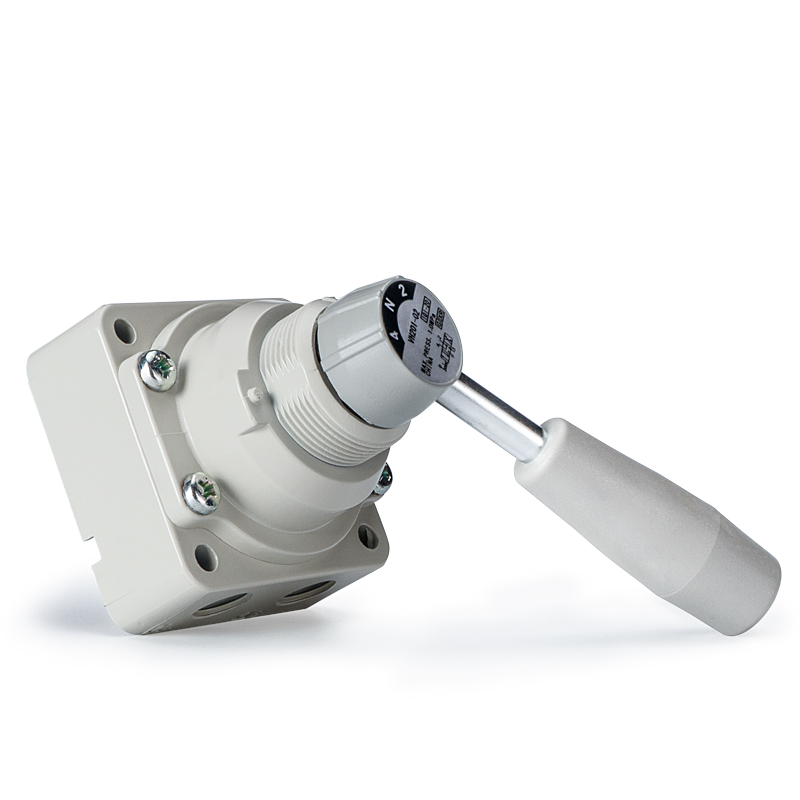

VH Series 4-Way Manual Rotary Hand Valve

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     VH စီးရီးသည် လေဆားကစ်များကိုပြောင်းရန်အတွက် 90° လက်ကိုင်လှည့်မှုဖြင့် လုပ်ဆောင်သည့် 4-way manual rotary hand valve ဖြစ်သည်။ ရိုးရှင်းသောစက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံ၊ တည်ငြိမ်စိတ်ချရမှုနှင့် ကြည်လင်သောအမြင်အာရုံအနေအထားညွှန်ပြမှုတို့ပါဝင်သည့်၊ လက်ဖြင့်ဦးတည်ချက်ပြောင်းလဲခြင်း၊ စက်ကိရိယာများလုပ်ဆောင်ခြင်း၊ အရေးပေါ်ရပ်တန့်ခြင်းနှင့် လေအရင်းအမြစ်ပြောင်းခြင်းအတွက် ကျယ်ပြန့်စွာအသုံးပြုပါသည်။

Core Structure နှင့် Working Principle

     -- Valve အမျိုးအစား- 4-way manual rotary spool valve

     -- လုပ်ဆောင်ချက်မုဒ်- အနေအထားပြောင်းရန်အတွက် 90° လှည့်ခြင်းကို ကိုင်တွယ်သည်။

     -- Port အဓိပ္ပာယ်ဖွင့်ဆိုချက်- P ထောက်ပံ့ရေးဝင်ပေါက်၊ A/B အလုပ်လုပ်သော အထွက်ပေါက်များ၊ R အိတ်ဇောပေါက်

     -- စံဗဟိုလုပ်ဆောင်ချက် သုံးခု-

        1. စင်တာပိတ်ခြင်း (မော်ဒယ် 200/210) : ဆလင်ဒါဖိအားကိုထိန်းထားရန် ဗဟိုအနေအထားတွင် အလုံပိတ်အပေါက်များအားလုံး

        2. Center Exhaust (Model 201/211) : ဖိအားအပြည့်ထုတ်ရန်အတွက် အိပ်ဇောနှင့်ချိတ်ဆက်ထားသော Port A & B

        3. ရာထူး 2 ခု (မော်ဒယ် 202/212): ဗဟိုအနေအထားမရှိပါ၊ P→A/P→B ပြည်နယ်နှစ်ခုသာ

     -- အလုံပိတ်ဖွဲ့စည်းပုံ- အတွင်းပိုင်းယိုစိမ့်မှု အလွန်နည်းသော တိကျသော rotary spool တံဆိပ်

     -- တပ်ဆင်ခြင်းရွေးချယ်စရာများ- ဘေးဘက်ပိုက်ပိုက်/အောက်ခြေပိုက်လိုင်း၊ panel mounting/direct valve body တပ်ဆင်ခြင်း။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ အပြည့်အစုံ

  1. Universal General Parameters

     -- အသုံးပြုနိုင်သော အရည်- ဖိသိပ်ထားသော လေ

     -- သက်သေဖိအား: 1.5 MPa

     -- Max Operating Pressure: VH200/300/400: 1.0 MPa VH600: 0.7 MPa

     -- ပတ်ဝန်းကျင်နှင့် အလယ်အလတ် အပူချိန် : -5 ~ +60 ℃ ( icing ခွင့်မပြုပါ )

     -- လည်ပတ်လှည့်ပတ်ထောင့်- 90°

     -- ချောဆီလိုအပ်ချက်- ချောဆီမပါသော၊ ISO VG32 တာဘိုင်ဆီ ချောဆီ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။

     -- ပစ္စည်း- ဗယ်ကိုယ်ထည်- ဇင့်အလွိုင်း/ အလူမီနီယမ်၊ လက်ကိုင် - အင်ဂျင်နီယာအစေး

  2. Series Size & Port Parameter ဇယား

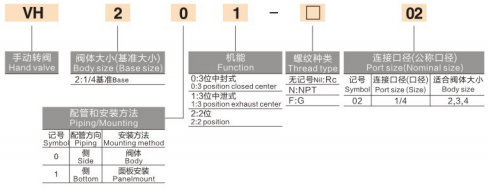

Model Code ရှင်းလင်းချက်

  1. ဥပမာ- VH210-02

     -- VH- အခြေခံစီးရီးကုဒ်

     -- 2- အရွယ်အစား ကုဒ် (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1- Piping layout (0 = side port, 1 = bottom port)

     -- 0- ဗဟိုလုပ်ဆောင်ချက် (0=ဗဟိုပိတ်၊ 1=ဗဟိုအိတ်ဇော၊ 2=2-အနေအထား)

     -- 02- ဆိပ်ကမ်းအရွယ်အစားကုဒ် (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. လူကြိုက်များသော စံမော်ဒယ်များ

     -- VH210-02: 1/4", အောက်ခြေပိုက်၊ 3-အနေအထားအလယ်ဗဟိုပိတ် (အသုံးအများဆုံး)

     -- VH200-02: 1/4" ဘေးဘက်ပိုက်၊ 3-အနေအထားအလယ်ဗဟိုပိတ်

     -- VH201-02: 1/4" ဘေးဘက်ပိုက်ပိုက်၊ 3 အနေအထားဗဟိုအိတ်ဇော

    -- VH310-03: 3/8" အောက်ခြေပိုက်၊ 3 အနေအထား အလယ်ဗဟိုကို ပိတ်ထားသည်။

 အဓိကထုတ်ကုန် အားသာချက်များ

  1. Built-In Position Lock ဖြင့် အလိုလိုသိသောလုပ်ဆောင်ချက်

      90° rotary လက်ကိုင်ကို ရှင်းရှင်းလင်းလင်းမြင်နိုင်သော ခလုတ်အနေအထား၊ ပေါင်းစပ်စက်ပိုင်းဆိုင်ရာတည်နေရာလော့ခ်သည် မတော်တဆမှားယွင်းလုပ်ဆောင်မှုကို ကာကွယ်ပေးသည်။

  2. မတူကွဲပြားသော လုပ်ငန်းခွင်အခြေအနေများအတွက် စင်တာလုပ်ဆောင်ချက် ရွေးချယ်စရာသုံးခု

     -- Center Closed (200/210) : စက်ပိတ်နေစဉ် ဆလင်ဒါ ကုပ်နေသောဖိအားကို ထိန်းသိမ်းပါ။

     -- Center Exhaust (201/211)- လုံခြုံသောဖိအားသက်သာမှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုအတွက် အပြည့်အဝစနစ်လေဝင်လေထွက်

     -- 2-Position (202/212)- အလယ်အလတ်ကိုင်ထားသည့် အနေအထားမရှိဘဲ ရိုးရှင်းသော bidirectional switching

  3. Highly Flexible Multi-Mount Design

     ဘေးဘက် ပိုက်နှင့် အောက်ခြေ ပိုက်အပြင်အဆင် နှစ်ခုလုံးကို ပံ့ပိုးပေးသည် ။ တပ်ဆင်မှုနည်းလမ်းနှစ်ခုရရှိနိုင်သည်- panel flush mounting သို့မဟုတ် direct valve body fixing။

  4. ခိုင်မာသော တာရှည်ဝန်ဆောင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့

      ထူးထူးခြားခြား ဖုန်မှုန့်နှင့် ညစ်ညမ်းမှုကို ခံနိုင်ရည်ရှိသော တာရှည်ခံ rotary sealing တည်ဆောက်ပုံ၊ ပုံမှန်ချောဆီ သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းရန် မလိုအပ်ပါ။

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- နျူမက်စ်ဆလင်ဒါများအတွက် လက်ဖြင့်နှစ်ဘက်လမ်းကြောင်းပြောင်းခြင်း

     -- စက်ကိရိယာများ စတင်လုပ်ဆောင်ချိန်နှင့် ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း ယာယီလက်ဖြင့် ထိန်းချုပ်မှု၊ ဖိအား လေဝင်လေထွက်

     -- စက်ဘေးကင်းမှုကြားဝင်မှုအတွက် အရေးပေါ်ရပ်တန့် သီးခြားခွဲထားခြင်းနှင့် လေအရင်းအမြစ်ဖြတ်တောက်ခြင်း။

     -- semi-automatic ထုတ်လုပ်မှုပစ္စည်းကိရိယာများအတွက် ကိုယ်တိုင်စတင်လုပ်ဆောင်သည့်နေရာများ

     -- Pneumatic circuit သရုပ်ပြခြင်းနှင့် အခြေခံထိန်းချုပ်မှု သင်ကြားရေး ခုံတန်းလျားများ

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VH 4-way manual rotary hand valve တွင် 90° rotary operation၊ interchangeable center functions သုံးခု၊ side/bottom piping options နှင့် dual panel/valve mounting method ပါရှိသည်၊ manual pneumatic switching၊ on-site commissioning နှင့် safety air circuit isolation အတွက် Standard universal component တစ်ခုအဖြစ် ဆောင်ရွက်ပေးပါသည်။
