VHK Series 2/2 & 3/2 Way Knob Manual Valve | Finger Rotary Valve သည် SMC VHK Series နှင့် လိုက်ဖက်သည်။

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC VHK မူရင်းစီးရီးအတွက် လဲလှယ်နိုင်သော အစားထိုးမှု အပြည့်အစုံ

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

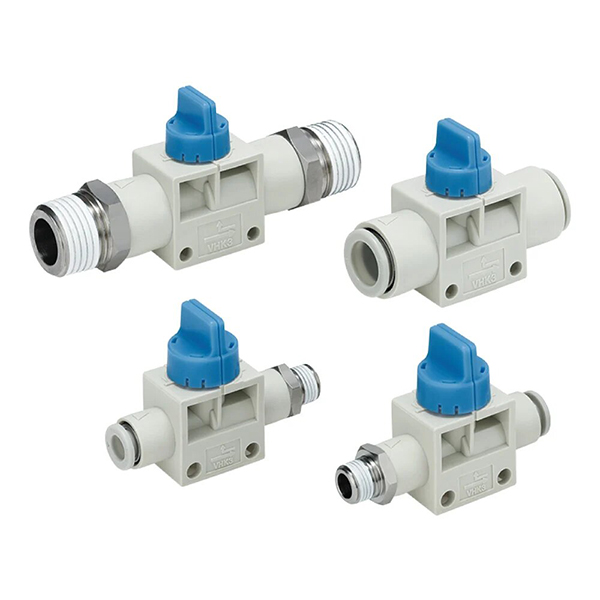

     SOLH VHK စီးရီးသည် mini knob-type manual cut-off valve ဟုခွဲခြားထားသည်။VHK2 2/2 နည်း နှင့်VHK3 3/2 way အမျိုးအစားများ။ ၎င်းသည် pneumatic circuit အဖွင့်-အပိတ် ထိန်းချုပ်မှုကို သိရှိနိုင်ရန် 90° rotary knob ဒီဇိုင်းကို လက်ခံပါသည်။ 3/2 နည်းလမ်း မော်ဒယ်တွင် ပြင်ပ R အိတ်ဇောပေါက် မလိုအပ်ဘဲ ပိတ်သည့်အခါတွင် အပေါက် A မှ ကျန်ရှိသော ဖိအားကို အလိုအလျောက် ထုတ်ပေးသည့် ဝှက်ထားသော အိတ်ဇောတည်ဆောက်ပုံ ပါရှိသည်။ အပိုအုတ်တပ်ဆင်ခြင်းမရှိဘဲ အတွင်းလိုင်းတိုက်ရိုက်ပိုက်လိုင်း တပ်ဆင်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားပြီး ၎င်းသည် pneumatic အကိုင်းအခက်ပြွန်များ၊ ဆိုလီနွိုက်အဆို့ရှင်များရှေ့တွင် ဘေးကင်းလုံခြုံရေးဖိအားသက်သာသည့်အဆို့ရှင်နှင့် ဖုန်စုပ်ပတ်လမ်းအဖွင့်-အပိတ် ထိန်းချုပ်မှုတို့အတွက် စံပြအဖြစ်ဆောင်ရွက်ပါသည်။ စီးရီးအပြည့်အစုံသည် တိုက်ရိုက်လဲလှယ်နိုင်သော မူလ SMC VHK စီးရီးနှင့် အပြည့်အဝ အတိုင်းအတာဖြင့် လုပ်ဆောင်နိုင်သည် ။

  1.1 Core Identification & Operation Logic

     • Knob အရောင်အမှတ်အသားVHK2 2-way အမျိုးအစားအတွက် မီးခိုးရောင်ခလုတ်။ VHK3 3-way အမျိုးအစားအတွက် အပြာရောင်ခလုတ်၊ အမြင်အာရုံ အမြန်ဖော်ထုတ်ခြင်း

     • Logic ပြောင်းပါ။- အဆို့ရှင်ဖွင့်ရန်အတွက် နာရီလက်တံအတိုင်း 90° လှည့်ခြင်း၊ အဆို့ရှင်ပိတ်ရန်အတွက် လက်ယာရစ် 90° လှည့်ခြင်း၊ ရှင်းလင်းသော ခလုတ်ညွှန်ပြမှု အခြေအနေ ညွှန်ပြချက်

     • တံဆိပ်ခတ်ဖွဲ့စည်းပုံ: Poppet valve sealing ဒီဇိုင်းသည် အလွန်နိမ့်သော micro leakage ဖြင့် ကောင်းမွန်သော လေလုံသည့် စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။ အလင်းလွန်ကဲသော လည်ပတ်အား ရုန်းအား (0.04 ~ 0.14N·m) သည် လွယ်ကူသော လက်ချောင်းများ လှည့်ခြင်းနှင့် ပြောင်းခြင်းကို ခွင့်ပြုသည်

2. Model Coding Rules & Interface သတ်မှတ်ချက်

     Coding Logic ပါ။− VHK[2/3][A]-[Front Port Spec]-[Rear Port Spec]

  2.1 မော်ဒယ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်

     • VHK2: 2/2 way single cut-off အမျိုးအစား

     • VHK3: 3/2 နည်းဖြင့် ဖြတ်တောက်ခြင်း + ကျန်ရှိသော ဖိအားသက်သာမှု အမျိုးအစား

     • နောက်ဆက်တွဲတစ်ခု: အသစ် အဆင့်မြှင့်ထားသော ပြုတ်ကျမှု ဆန့်ကျင်သည့် ခလုတ်ဖွဲ့စည်းပုံ (မြှင့်တင်ထားသော ဗားရှင်း); ပုံမှန်ဗားရှင်းအဟောင်းအတွက် A မရှိပါ။

     • R နောက်ဆက်တွဲ: Flame-retardant fireproof valve body

  2.2 Port Type Code Definition

     • F ကုဒ်: PU နိုင်လွန်ပိုက်ချိတ်ဆက်မှုအတွက် Push-fit Port

     • S ကုတ်: threaded ပိုက်လိုင်းချိတ်ဆက်မှုအတွက် ပြင်ပချည်ပေါက်

  2.3 မော်ဒယ်လျှောက်လွှာ နမူနာများ:

     • VHK3A-08F-02S- 3/2 နည်းဖြင့် အဆင့်မြှင့်ထားသော ပြုတ်ကျသည့်ခလုတ် အဆို့ရှင်၊ P ပေါက် φ8 တွန်း-အံ၊ A အပေါက် G1/4 ပြင်ပချည်

     • VHK2-06F-06F: 2/2 way standard valve, dual-port φ6 push-fit အမျိုးအစားမှတဆင့် ဖြောင့်သည်။

  2.4 Full Series ပြီးပြည့်စုံသော Interface Specification စာရင်း

3. Core Technical Parameters

4. Core Functional Distinction (သော့ရွေးချယ်မှုလမ်းညွှန်)

 4.1 VHK2 2/2 Way (Grey Knob)

     • ပွင့်လင်းပြည်နယ်: P⇋A တည်ငြိမ်သောလေရရှိမှုအတွက် အပြည့်အဝလုပ်ဆောင်သည်။

     • ပိတ်ထားသောပြည်နယ်:P နှင့် A အပေါက်များသည် အိတ်ဇောလုပ်ဆောင်ချက်မရှိဘဲ လုံးဝဖြတ်တောက်ထားသည်။

     • Core လျှောက်လွှာ: သန့်စင်သော ပိုက်လိုင်းအဖွင့်အပိတ် ထိန်းချုပ်မှု၊ လေဟာနယ်ပတ်လမ်း ကိုင်ဆောင်ထားမှုနှင့် ပင်မလေအရင်းအမြစ်ခလုတ်အတွက် အသုံးများသည်။

  4.2 VHK3 3/2 Way (Blue Knob)

     • ပွင့်လင်းပြည်နယ်: P → ပုံမှန်စက်ပစ္စည်းလည်ပတ်မှုအတွက် လေဝင်ပေါက်တစ်ခု

     • ပိတ်ထားသောပြည်နယ်: P ပို့တ်ကို ပိတ်လိုက်သည်၊ ပေါက်တစ်ခုသည် တပ်ဆင်ထားသော လျှို့ဝှက်ချန်နယ်မှတစ်ဆင့် ကျန်ရှိသောဖိအားကို အလိုအလျောက် ကုန်ဆုံးစေသည်။

     • Core အားသာချက်− ပိတ်ပြီးနောက် သော့ကျန်နေသော ဓာတ်ငွေ့များ ထွက်လာခြင်း၊ ကျန်ရှိသော ဖိအားအန္တရာယ်များကို ဖယ်ရှားပေးပြီး ဘေးကင်းသော valve disassembly နှင့် စက်ပစ္စည်းများ ပြုပြင်ထိန်းသိမ်းမှုတို့ကို သေချာစေသည်။

5. ဖွဲ့စည်းပုံ အခြေခံ အားသာချက်များ

     • Universal Pipeline လေးခု ပေါင်းစပ်မှု- F-F dual push-fit၊ S-S dual ပြင်ပချည်၊ F-S P-push/A-thread၊ S-F P-thread/A-push ချိတ်ဆက်မှုမုဒ်များကို ပံ့ပိုးပေးသည်၊

     • ရွေးချယ်နိုင်သော Fixed Bracket− ရွေးချယ်နိုင်သော ဘောင်နှင့် ကက်ဘိနက်ပုံသေတပ်ဆင်မှုအတွက် snap-on mounting bracket ဖြင့် တပ်ဆင်ထားပြီး၊ ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်မှုနည်းလမ်းများ

     • VHK-A Anti-Drop Structure ကို အဆင့်မြှင့်ထားသည်။: ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော လက်ကိုင်ခလုတ်အား လျော့ရဲမှုဆန့်ကျင်သည့် ဒီဇိုင်း၊ ကြိမ်နှုန်းမြင့်သော ထပ်ခါတလဲလဲ လုပ်ဆောင်နေစဉ်အတွင်း ခလုတ်ပြုတ်ကျခြင်းကို ထိရောက်စွာ ကာကွယ်ပေးခြင်း၊ ဝန်ဆောင်မှု တည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေသည်

     • Mini Compact Size: အလွန်သေးငယ်သော ကိုယ်ထည်ဒီဇိုင်း၊ ဝါယာကြိုးကျင်းများ၊ ကျဉ်းမြောင်းသော စက်ပစ္စည်းများ ကွာဟချက်နှင့် ကျစ်လစ်သိပ်သည်းသော သေးငယ်သော အမှုန်အမွှားဆားကစ်များအတွက် လုံးဝသင့်လျော်ပါသည်။

     • အလွန်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်: တိကျသော poppet တံဆိပ်ခတ်တည်ဆောက်ပုံသည် အလွန်နိမ့်သော micro leakage ကိုရရှိပြီး ရေရှည်တည်ငြိမ်သောလေလုံသည့်လုပ်ဆောင်ချက်ကိုသေချာစေသည်

6. ရွေးချယ်မှုထူးခြားချက်- VHK Knob Valve နှင့် HSV Hand Slide Valve

7. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • Solenoid Valve Front Safety Pressure Relief: လေအရင်းအမြစ် → VHK3 → ဆိုလီနွိုက် အဆို့ရှင်။ 3-way valve သည် ပိတ်သောအခါတွင် ကျန်ရှိသော ဖိအားကို အလိုအလျောက် ရှင်းထုတ်ပြီး ဘေးကင်းစွာ ခွဲခြမ်းစိပ်ဖြာကာ ဖိအားအန္တရာယ်မရှိဘဲ pneumatic အစိတ်အပိုင်းများကို ပြုပြင်ထိန်းသိမ်းပေးသည်။

     • Vacuum Circuit On-Off Control: VHK2 စုပ်ခွက်အား လေဟာနယ် ပိုက်လိုင်းတွင် တပ်ဆင်ထားသော 2-way valve သည် ပိတ်ပြီးနောက် လေဟာနယ်၏ ဖိအားကို တည်ငြိမ်စွာ ဖြတ်တောက်ပြီး လေယိုစိမ့်မှု ချို့ယွင်းမှုကို ရှောင်ရှားပါ။

     • Tooling Micro Cylinder Branch Switch: စက်ကိရိယာတစ်ခုတည်း အမှားရှာပြင်ခြင်း၊ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် သီးခြားပတ်လမ်းပြောင်းခြင်းအတွက် အဆင်ပြေသော မိုက်ခရိုဆလင်ဒါလေရင်းမြစ်၏ ဒေသန္တရ လက်စွဲစတင်-ရပ်တန့်ထိန်းချုပ်မှုတွင် အသုံးချသည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VHK စီးရီးသည် SMC မူရင်း VHK စီးရီးနှင့် အပြည့်အဝ တွဲဖက်အသုံးပြုနိုင်သော 90° rotary finger manual valve အသေးစားဖြစ်သည်။ 2-way cut-off နှင့် 3-way residual pressure relief dual functions၊ ကွဲပြားသော thread/push-fit interface ပေါင်းစပ်မှုများနှင့် ultra-light operation တို့နှင့်အတူ၊ ၎င်းသည် pneumatic branch circuits၊ pilot control နှင့် vacuum system safety protection အတွက် အကောင်းဆုံး mini manual switch valve ဖြစ်သည်။
