VM1 (VM100) Series Mini 2/3 Port Mechanical Poppet Valve

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

 ထုတ်ကုန်နေရာချထားခြင်း။

     VM1 (VM100) စီးရီးသည် SMC မူရင်းမော်ဒယ်များနှင့် အပြည့်အဝ လဲလှယ်နိုင်သော အသေးစား 2/3 port စက်ပိုင်းဆိုင်ရာ ပေါ့ပ်အဆို့ရှင်ဖြစ်သည်။ ၎င်းသည် အလွန်ကျစ်လစ်သိပ်သည်းသော ပေါ့ပါးသောကောက်ကြောင်းဖြင့် ယုံကြည်စိတ်ချရသော poppet တံဆိပ်ခတ်တည်ဆောက်ပုံ၊ လေဟာနယ်နှင့် အပြုသဘောဆောင်သောဖိအားများကို ဖုံးအုပ်ထားသော ကျယ်ပြန့်သောလည်ပတ်ဖိအားအကွာအဝေးနှင့် များပြားသောလဲလှယ်နိုင်သော actuator ခေါင်းများကို အသုံးပြုထားသည်။ စက်၏တည်နေရာကိုသိရှိခြင်း၊ လေဖြတ်ခြင်းကန့်သတ်အာရုံခံခြင်း၊ လက်ဖြင့်ပြေးခြင်းလုပ်ဆောင်ခြင်းနှင့် ကျစ်လစ်သိပ်သည်းသော အလိုအလျောက်စက်များတွင် လေဆာလမ်းကြောင်းပြောင်းခြင်းအတွက် တွင်ကျယ်စွာအသုံးပြုသည်။

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (VM100 / VM1 စီးရီး)

  1 အခြေခံ ကန့်သတ်ချက်များ

     -- circuit အမျိုးအစားများ- 2-port (NC/NO), 3-port (N.C./N.O.)

     -- ဖွဲ့စည်းတည်ဆောက်ပုံ- တင်းကျပ်စွာ အလုံပိတ်စွမ်းဆောင်ရည်ဖြင့် တိုက်ရိုက်သရုပ်ဆောင်သော Poppet အမျိုးအစား

     -- သက်ဆိုင်သောအရည်- ဖိသိပ်ထားသောလေ၊ အားအင်မဲ့ဓာတ်ငွေ့

     -- Operating Pressure Range: -100kPa ~ 1.0MPa (လေဟာနယ်နှင့် လိုက်ဖက်သော)

     -- ပတ်ဝန်းကျင်နှင့် အလယ်အလတ် အပူချိန်- -5 ~ +60 ℃ (အတွင်းပိုင်း icing မပါ)

     -- Port Thread အရွယ်အစားများ- M5၊ Rc1/8 (NPT1/8 နှင့် G1/8 ရွေးချယ်နိုင်သည်)

     -- စီးဆင်းနိုင်မှု- Cv=0.11၊ ထိရောက်သောအပိုင်းဧရိယာ 2.5mm²

     -- အသားတင် အလေးချိန်- ဘေးထွက်ပေါက် ဗားရှင်း 60g၊ အောက်ခြေ ပို့တ်ဗားရှင်း 67g (အလွန်ပေါ့ပါး)

     -- Piping Layout ရွေးစရာများ- ဘေးထွက်ပေါက်၊ အောက်ခြေဆိပ်ကမ်း

     -- ချောဆီလိုအပ်ချက်- ချောဆီမပါသော လုပ်ဆောင်ချက်

  2. စုစုပေါင်း Dimensions

     -- ဘေးထွက်ပေါက် မော်ဒယ်- 11 × 36 × 16 မီလီမီတာ

     -- အောက်ခြေ port မော်ဒယ်- 11 × 28 × 25 မီလီမီတာ

 ပတ်လမ်း အဓိပ္ပါယ်ဖွင့်ဆိုချက်နှင့် လုပ်ငန်းခွင်ဂျစ် (3-port/2-port)

   1. 3-port အမျိုးအစား (VM13x၊ လူကြိုက်အများဆုံး) · Port 1(P)- လေ၀င်ပေါက်

     -- Port 2(A)- အထွက်ကို ထိန်းချုပ်ပါ။

     -- Port 3(R)- အိတ်ဇောပေါက်

     -- ပုံမှန်အားဖြင့် ပိတ်ထားသော NC- Unactuated → P မှ A၊ A မှ R ချိတ်ဆက်မှုကို ဖြတ်ထားသည်။

     -- ပုံမှန်အားဖြင့် NO ကိုဖွင့်သည်- Unactuated → P သည် A သို့ ချိတ်ဆက်သည်၊ A မှ R ကိုဖြတ်ထားသည်။

   2. ဆိပ်ကမ်း အမျိုးအစား (VM12x)

     -- Port 1(P)- အရည်ထည့်သွင်းမှု

     -- Port 2(A)- အထွက်ကို ထိန်းချုပ်သည်။

     -- ပုံမှန်အားဖြင့် Closed logic- ဖိလိုက်သောအခါ လေလမ်းကြောင်းပွင့်လာပြီး လွှတ်ပြီးသည်နှင့် ဖြတ်သည်။

လဲလှယ်နိုင်သော စွမ်းအားရှင်ခေါင်းများ အပြည့်အစုံ

 1. အခြေခံဖြောင့် Plunger အမျိုးအစား

     -- VM130 / VM120- Standard 4.8mm လေဖြတ်ကိရိယာ

     -- VM130U / VM120U- အတို 2.5mm လေဖြတ်စက်

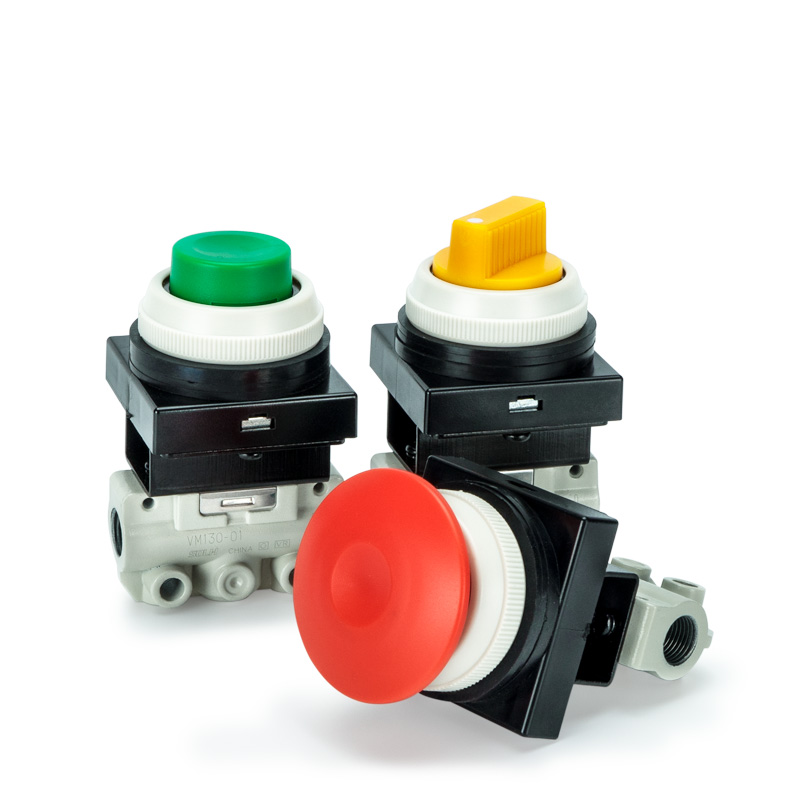

 2. Pushbutton အမျိုးအစား (Manual Jog Operation)

     -- VM132 / VM122- စံနှိပ်ခလုတ်

     -- VM132Y / VM122Y- အရေးပေါ်ရပ်တန့်ရန်နှင့် မြင်နိုင်စွမ်းမြင့်မားရန်အတွက် အဝါရောင်မှိုခေါင်း

     -- VM132G / VM122G- အစိမ်းရောင် အချက်ပြခလုတ်

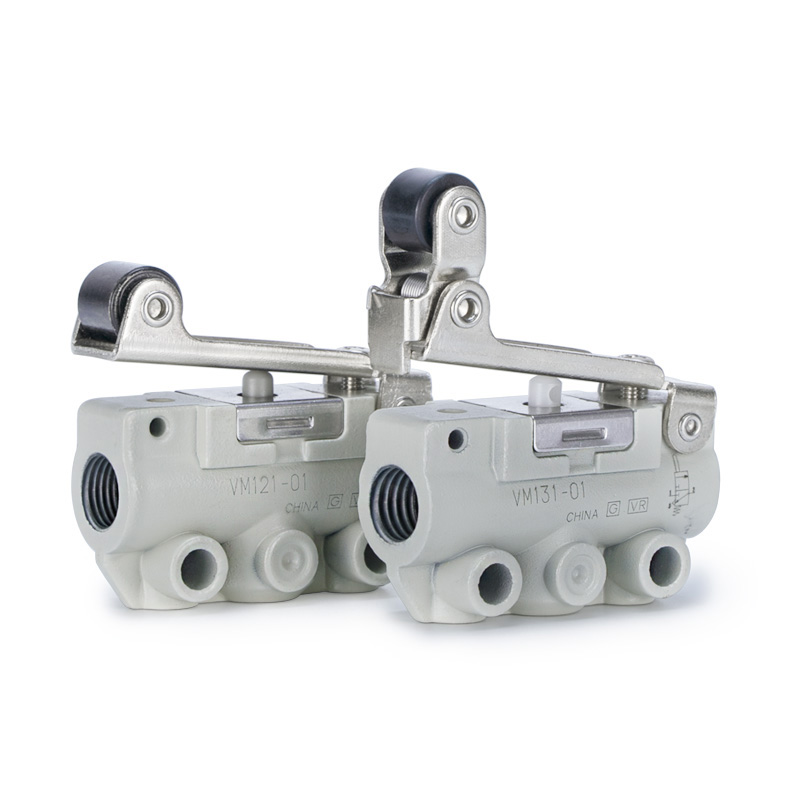

  3. Roller Lever အမျိုးအစား (Stroke & Limit Detection)

     -- VM131 / VM121- စံတည့်တည့် ကြိတ်စက်လီဗာ

     -- VM131U / VM121U- ခရီးတို ကြိတ်စက် လီဗာ

     -- VM133 / VM123- တစ်လမ်းမောင်း ဆန့်ကျင်ဘက် ရိုလာတုံး လီဗာ

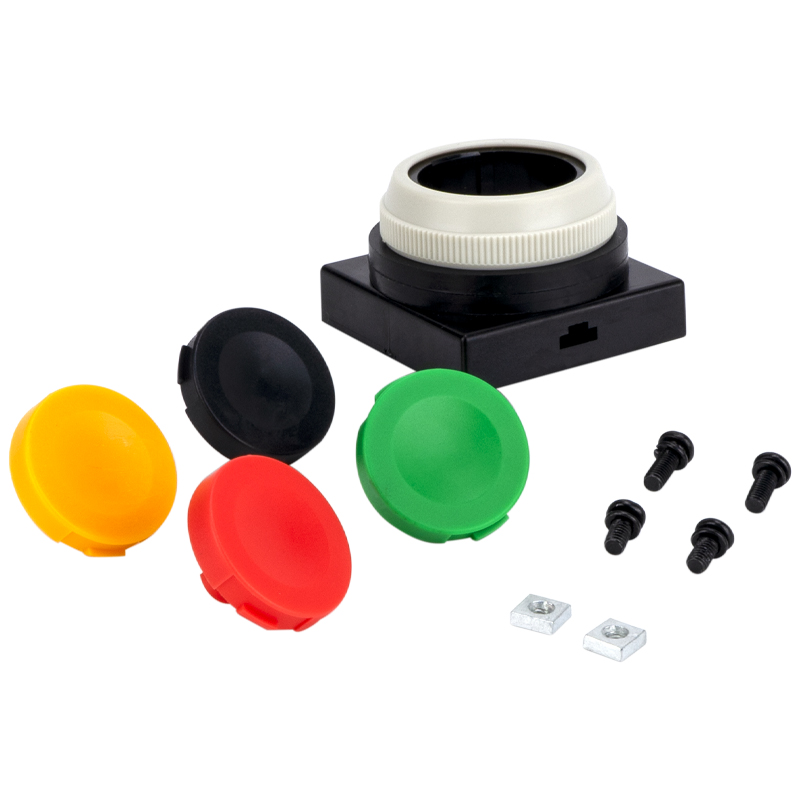

  4. ရွေးချယ်နိုင်သော အပိုဓာတ်အားသွင်းကိရိယာများ

     ပတ္တာလီဗာ၊ အဖွင့်လီဗာ၊ လော့ခ်ချနိုင်သော rotary ခလုတ်နှင့် အခြားစိတ်ကြိုက် ခလုတ်ခေါင်းများ

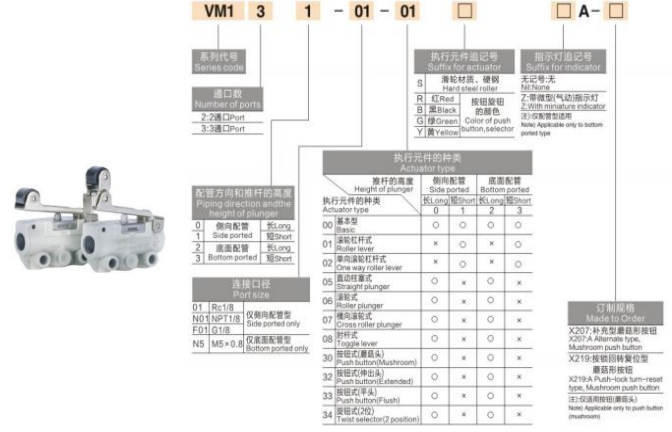

 Model Code ရှင်းလင်းချက်

  1.  (ဥပမာ- VM131-01-01A)

     -- VM131- 3-port circuit + roller lever actuator

     -- 01- ဆိပ်ကမ်းအပ်ချည်ကုဒ် (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01- ဘေးထွက်ပေါက် အပြင်အဆင် (02 = အောက်ခြေ ဆိပ်ကမ်းအပြင်အဆင်)

     -- နောက်ဆက်ကုဒ်- A=Standard; Y = အဝါရောင်မှို၊ G=အစိမ်းရောင်ခလုတ်၊ U = တိုတောင်းသော လေဖြတ်ခြင်း။

  ၂။ ဘုံစံမော်ဒယ်များ

     -- VM131-01-01A- 3-port roller lever၊ Rc1/8၊ side port (အသုံးအများဆုံး)

     -- VM132-M5-00A- 3-port ပြားချပ်ချပ်ခလုတ်၊ M5 ကြိုး၊ အောက်ခြေအပေါက်

     -- VM130U-01-N01Y- ဆိပ်ကမ်းတို 3 ပေါက်၊ NPT1/8၊ အဝါရောင်မှို အရေးပေါ်ခေါင်း

အဓိကထုတ်ကုန် အားသာချက်များ

     -- အလွန်သေးငယ်ပြီး အလွန်အလင်း- 11 မီလီမီတာ ကျဉ်းမြောင်းသော အကျယ်ရှိသော 60g သာရှိသော၊ စက်အတွင်းထည့်သွင်းခြင်းနှင့် သိပ်သည်းသော panel stacking တပ်ဆင်ခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။

     -- ကျယ်ပြန့်သော universal pressure range- ဘက်စုံသုံး ဆားကစ်ထိန်းချုပ်မှုအတွက် 1.0MPa အပြုသဘောဆောင်သော ဖိအားအပြည့်ဖြင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

     -- တာရှည်ခံ Poppet တံဆိပ်ခတ်တည်ဆောက်ပုံ- အလွန်ကောင်းမွန်သော လေဝင်လေထွက်တင်းကျပ်မှု၊ တာရှည်ခံမှု နှင့် ဖုန်မှုန့်ညစ်ညမ်းမှုကို ခံနိုင်ရည်ရှိသည်။

     -- Flexible piping & mounting- ဘေး/အောက်ခြေ ဆိပ်ကမ်း ရွေးချယ်မှုများ၊ ဘေးထွက် တပ်ဆင်ခြင်း၊ အောက်ခြေ တပ်ဆင်ခြင်း၊ ရွေးချယ်နိုင်သော ကွင်းပိတ်အခြေခံ (VM1-B)

     -- ချောဆီမပါသော ဒီဇိုင်း- ပြုပြင်ထိန်းသိမ်းမှုစရိတ်သက်သာပြီး လေဝင်လေထွက်ကောင်းအောင် လုပ်ဆောင်ခြင်း။

     -- ပြီးပြည့်စုံသော actuator အစုစု- လက်ဖြင့်ပြေးခြင်း၊ လေဖြတ်ခြင်း ကန့်သတ်ချက်၊ ဘေးကင်းရေး အရေးပေါ် ရပ်တန့်ခြင်းနှင့် စက်ပိုင်းဆိုင်ရာ လုပ်ဆောင်မှု အခြေအနေအားလုံးကို ကိုက်ညီသည်

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- စက်လေဖြတ်ခြင်း ကန့်သတ်ခလုတ်များ- ဆလင်ဒါ အပြည့်အဝ လေဖြတ်နိုင်သည့် အနေအထား တုံ့ပြန်ချက်ကို ထောက်လှမ်းခြင်း။

     -- လက်ဖြင့်ပြေးခြင်းနှင့် စက်ကိရိယာများလုပ်ဆောင်ခြင်း- ပန်နယ်ခလုတ်နှိပ်၍ လူကိုယ်တိုင်စမ်းသပ် လေဆားကစ်များ

     -- ဘေးကင်းရေး ချိတ်ဆက်မှု နှင့် အရေးပေါ် ရပ်တန့် ကွင်းများ- စက်ဘေးကင်းမှုအတွက် အဝါရောင် မှိုခေါင်း လှုံ့ဆော်စက်

     -- အသေးစားဂျစ်များနှင့် ကုပ်ကိရိယာများ- Clamp / unclamp pneumatic switching

     -- ဖုန်စုပ်ဆားကစ်များ- -100kPa လေဟာနယ်အခြေအနေအောက်တွင် တည်ငြိမ်သောပြောင်းခြင်း

     -- ယေဘူယျအလိုအလျောက်စက်ကိရိယာများ- စက်ပိုင်းဆိုင်ရာလေကြောင်းအချက်ပြမှုနှင့် တည်နေရာတုံ့ပြန်မှု ဆားကစ်များ

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VM1 အသေးစားစက်မှုပေါ့ပ်အဆို့ရှင်သည် အလွန်ပေါ့ပါးသော 60g ကျစ်လစ်သောကိုယ်ထည်၊ ယုံကြည်စိတ်ချရသော ပေါ့ပ်တံဆိပ်ခတ်ခြင်း၊ အပြည့်အဝလေဟာနယ် ~ 1.0MPa လည်ပတ်မှုအကွာအဝေး၊ ဘေးဘက်/အောက်ခြေ ဆိပ်ကမ်းအပြင်အဆင်နှင့် လဲလှယ်နိုင်သော လုံးပတ်ခေါင်းများ အပြည့်အစုံပါရှိပြီး အသေးစား စက်ကိရိယာအားလုံးအတွက် နှစ်သက်ဖွယ်စက်မှုထရစ်လေထိန်းချုပ်မှုအဆို့ရှင်အဖြစ် ဆောင်ရွက်ပေးပါသည်။
