VM2 (VM200) Series Medium 2/3 Port Mechanical Poppet Valve

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     VM2 (VM200) စီးရီးသည် အလယ်အလတ်အရွယ်အစား 2/3 port စက်ပိုင်းဆိုင်ရာပေါ့ပ်အဆို့ရှင် SMC စံမော်ဒယ်များနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။ ယုံကြည်စိတ်ချရသော poppet တံဆိပ်ခတ်ခြင်းတည်ဆောက်မှုကိုလက်ခံခြင်းဖြင့်၎င်းတွင်ထူးခြားသောမြင့်မားသောစီးဆင်းမှုစွမ်းရည် (Cv≈0.87)၊ universal Rc1/4 standard port ၊ ကြံ့ခိုင်သောစက်မှုတည်ဆောက်မှုနှင့် ပြီးပြည့်စုံသောလဲလှယ်နိုင်သော actuator ခေါင်းများပါရှိသည်။ ၎င်းသည် လေဖြတ်ခြင်း ကန့်သတ်ချက်ကို ထောက်လှမ်းခြင်း၊ လက်ဖြင့် လည်ပတ်ခြင်းနှင့် အလိုအလျောက် စက်အမျိုးမျိုးတွင် လေဆားကစ်ပြောင်းခြင်းအတွက် ပင်မစက်ပိုင်းဆိုင်ရာ ထိန်းချုပ်အဆို့ရှင်ဖြစ်သည်။

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

  1 အခြေခံ ကန့်သတ်ချက်များ

     -- စီးရီးကုဒ်- VM200 (အမည်အတိုကောက် VM2)

     -- circuit အမျိုးအစားများ- 2-port (VM22x)၊ 3-port (VM23x၊ ပုံမှန်အားဖြင့် NC ပိတ်ထားသည်)

     -- ဖွဲ့စည်းတည်ဆောက်ပုံ- အလွန်ကောင်းမွန်သော တံဆိပ်ခတ်ခြင်းနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်းဖြင့် တိုက်ရိုက်သရုပ်ဆောင်သော Poppet အမျိုးအစား

     -- အသုံးချနိုင်သော အရည်- ဖိသိပ်ထားသော လေ၊ အားအင်မဲ့ဓာတ်ငွေ့

     -- Operating Pressure Range: 0 ~ 1.0 MPa (လေဟာနယ်နှင့် ကိုက်ညီမှုမရှိပါ)

     -- ပတ်ဝန်းကျင်နှင့် အလယ်အလတ် အပူချိန် : -5 ~ +60 ℃ ( icing ခွင့်မပြုပါ )

     -- Port Thread- Rc1/4 (02); ရွေးချယ်နိုင်သော NPT1/4 (N02), G1/4 (F02)

     -- စီးဆင်းမှုစွမ်းဆောင်ရည်- ထိရောက်သောအပိုင်းဧရိယာ 19 mm²၊ Cv = 0.87

     -- အသားတင်အလေးချိန်- ပုံမှန်မော်ဒယ် 90 ဂရမ်

     -- Piping Layout- ဘေးထွက်ပေါက် (01)၊ အောက်ခြေဆိပ်ကမ်း (00)၊

     -- ချောဆီလိုအပ်ချက်- ချောဆီမပါသော၊ ISO VG32 တာဘိုင်ဆီ ချောဆီ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။

  2. အလုံးစုံ အပြင်ဘက်အတိုင်းအတာ (မီလီမီတာ)

     -- ဘေးထွက်ပေါက် ဗားရှင်း- 17 × 44 × 25

     -- အောက်ခြေ port ဗားရှင်း- 17 × 44 × 30

ပတ်လမ်း အဓိပ္ပါယ်ဖွင့်ဆိုချက်နှင့် လုပ်ငန်းခွင်ဂျစ် (3-port/2-port)

  1. 3-port မော်ဒယ် (VM23x၊ အသုံးအများဆုံး)

     -- Port 1(P) : ပင်မလေ၀င်ပေါက်

     -- Port 2(A)- အချက်ပြအထွက်ကို ထိန်းချုပ်ပါ။

     -- Port 3(R)- အိတ်ဇောပေါက်

     -- NC ပုံမှန်အပိတ် Logic- Unactuated → P ကို ​​A မှ ဖြတ်တောက်ပြီး R နှင့် ချိတ်ဆက်ထားသည်။ လုပ်ဆောင်ချက် → P သည် A သို့ ချိတ်ဆက်ပြီးနောက်၊ A သည် အိတ်ဇော R ကို ဖြတ်တောက်သည်။

  2. ဆိပ်ကမ်း မော်ဒယ် (VM22x)

     -- Port 1(P) : Fluid ထည့်သွင်းမှု

     -- Port 2(A)- အထွက်ကို ထိန်းချုပ်သည်။

     -- ပုံမှန်ပိတ်သည်- နှိပ်လိုက်သောအခါ လေလမ်းကြောင်းပွင့်လာပြီး လွှတ်ပြီးပြီးချင်း ဖြတ်တောက်သည်။

Full Interchangeable Actuator Head အစုစု

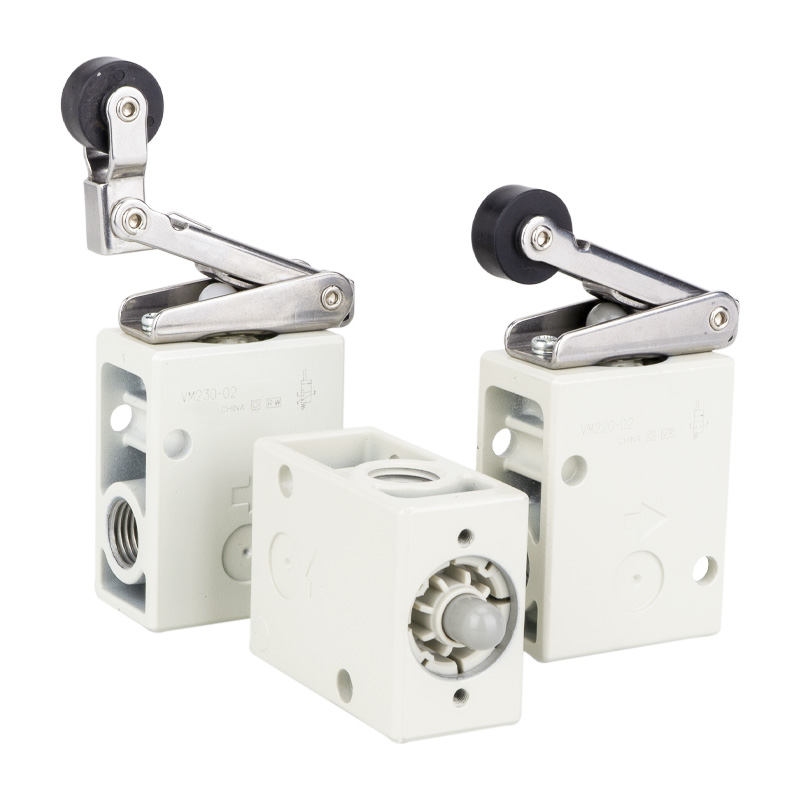

 1. Roller Lever အမျိုးအစား (Stroke Limit Detection အတွက်၊ လူကြိုက်အများဆုံး)

     -- VM231/221- Standard POM ပလပ်စတစ် ကြိတ်စက် လီဗာ

     -- VM231S/221S- လေးလံသော ပွန်းပဲ့မှုဒဏ်ခံနိုင်သော လုပ်ငန်းခွင်အခြေအနေများအတွက် မာကျောသော သံမဏိ roller

     -- VM233/223- တစ်လမ်းမောင်း ဆန့်ကျင်ဘက်သို့ ပြန်တက်သော ရိုလာလီဗာ

  2. Straight Plunger အမျိုးအစား

     VM230/220- Standard တည့်တည့် တွန်းအားပေးသည့် ပလပ်ဂါ

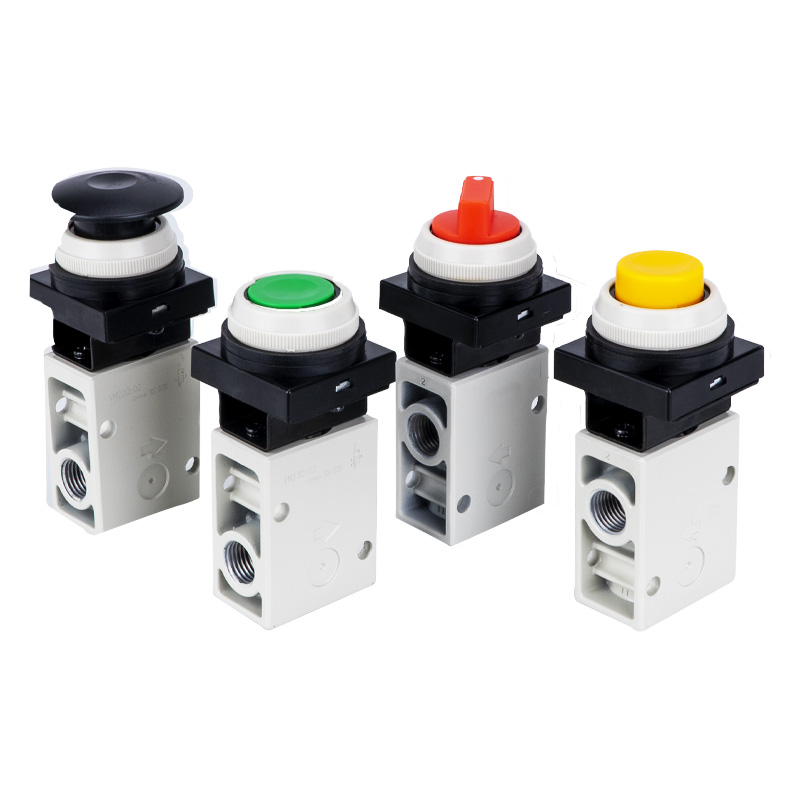

3. Pushbutton အမျိုးအစား (Manual Jog Operation အတွက်)

     -- VM232/222- စံနှိပ်ခလုတ်

     -- VM232Y/222Y- အရေးပေါ်ရပ်တန့်ရန်အတွက် မြင်နိုင်စွမ်းမြင့်သော အဝါရောင်မှိုခေါင်း

     -- VM232G/222G- အစိမ်းရောင် အချက်ပြခလုတ်

 4. ရွေးချယ်နိုင်သော အထူး လုပ်ဆောင်ချက်များ

     ပတ္တာလီဗာ၊ အဖွင့်လီဗာ၊ လော့ခ်ချနိုင်သော ရိုတာရီခလုတ်၊ နှစ်လမ်းညွန်လီဗာနှင့် အခြားစိတ်ကြိုက် ခလုတ်ခေါင်းများ

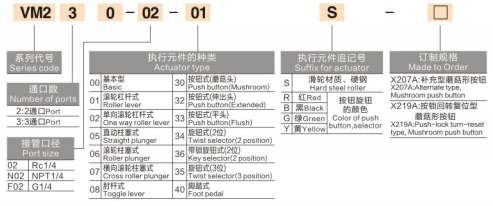

 Model Code ရှင်းလင်းချက်

   1. (ဥပမာ- VM231-02-01S)

     -- VM231- 3-port circuit + roller lever actuator

     -- 02- ဆိပ်ကမ်းအပ်ချည်အရွယ်အစား (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01- ဘေးထွက်ပေါက် အပြင်အဆင် (00 = အောက်ခြေ ဆိပ်ကမ်း အပြင်အဆင်)

     -- S- မာကျောသော သံမဏိဒလိမ့်တုံး (နောက်ဆက်မပါ = စံ POM ဒလိမ့်တုံး)

     -- အရောင်နောက်ဆက်- A=စံအမည်း။ Y = အဝါရောင်မှို၊ G=အစိမ်းရောင်ခလုတ်

  2. ဘုံစံမော်ဒယ်များ

     -- VM231-02-01A- 3-ပေါက်၊ POM ကြိတ်စက်၊ Rc1/4၊ ဘေးထွက်ပေါက် (အထွေထွေ-ရည်ရွယ်ချက် မော်ဒယ်)

     -- VM231S-02-01A- 3-ပေါက်၊ မာကျောသော သံမဏိဒလိမ့်တုံး၊ Rc1/4၊ ဘေးထွက်ပေါက် (ပြင်းထန်စွာ ပွန်းပဲ့မှုဒဏ်ခံနိုင်သော လုပ်ငန်းခွင်အခြေအနေများ)

     -- VM230-02-00A- 3 ပေါက်၊ ဖြောင့်ပလပ်ဂါ၊ အောက်ခြေ ပို့တ်

     -- VM232Y-02-01A- ဆိပ်ကမ်း ၃ ခု၊ အဝါရောင်မှို အရေးပေါ် ရပ်တန့်ခလုတ်၊ ဘေးထွက်ပေါက်

အဓိကထုတ်ကုန် အားသာချက်များ

     -- အလယ်အလတ် မြင့်မားသော စီးဆင်းမှု စွမ်းဆောင်ရည်- Cv=0.87၊ mini VM1 (Cv=0.11) ထက် 8 ဆနီးပါး မြင့်မားသော စီးဆင်းမှုစွမ်းရည်၊ အလယ်အလတ် စီးဆင်းမှု pneumatic ဆားကစ်များနှင့် ကိုက်ညီမှု

     -- Universal Rc1/4 port- အော်တိုမက်တစ်စက်ကိရိယာများအတွက် စံပြပင်မချည်မျှင်အရွယ်အစား

     -- ယုံကြည်စိတ်ချရသော poppet တံဆိပ်ခတ်ခြင်း- လေဝင်လေထွက်ကောင်းခြင်း၊ ဖုန်မှုန့်ညစ်ညမ်းမှုကို ခံနိုင်ရည်ရှိခြင်း၊ တုံ့ပြန်မှု မြန်ဆန်ခြင်းနှင့် ဝန်ဆောင်မှုသက်တမ်းကို သက်တမ်းတိုးခြင်း။

     -- Dual piping layout ပံ့ပိုးမှု- လိုက်လျောညီထွေရှိသော သိပ်သည်းသော panel installation layout အတွက် ဘေးဘက်နှင့် အောက်ခြေ port ရွေးစရာများ

     -- ပြီးပြည့်စုံသော actuator လွှမ်းခြုံမှု- စက်ယန္တရားကန့်သတ်ချက်အား ကာမိစေရန်အတွက် ကြိတ်စက်လီဗာ၊ ပလပ်ဂါ၊ ခလုတ်ပြားနှင့် မှိုခေါင်းခေါင်းတို့သည် စက်ပိုင်းဆိုင်ရာကန့်သတ်ချက်၊ လူကိုယ်တိုင်ပြေးခြင်းနှင့် အရေးပေါ်အခြေအနေအားလုံးကို ရပ်တန့်ရန် ရရှိနိုင်ပါသည်

     -- လေးလံသော ကြံ့ခိုင်တည်ဆောက်မှု- သတ္တုအဆို့ရှင်ကိုယ်ထည်၊ ကြမ်းတမ်းသောစက်မှုလုပ်ငန်းစဉ်ဆက်မပြတ်လည်ပတ်မှုအတွက် S ၏နောက်ဆက်သည် မာကျောသောစတီးတုံးကို ရွေးချယ်နိုင်သည်။

     -- ချောဆီမပါသော ဒီဇိုင်း- ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးသော၊ သန့်ရှင်းပြီး ဂေဟစနစ်-သဟဇာတရှိသော လေပတ်လမ်းလည်ပတ်မှု

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- စက်ပစ္စည်း လေဖြတ်ခြင်း ကန့်သတ်ချက်ကို အာရုံခံခြင်း- Roller lever actuator ပါသော ဆလင်ဒါ/ဆလိုက်ဇယား အနေအထား အပြည့်အစုံ သိရှိခြင်း

     -- လက်ဖြင့် ပြေးခြင်း ထိန်းချုပ်ခြင်း- ဆိုက်တွင်း စက်စတင်ခြင်း နှင့် ခလုတ်နှိပ်၍ လုပ်ဆောင်ခြင်း

     -- ဘေးကင်းရေး အရေးပေါ် ချိတ်ဆက်မှု- လျင်မြန်သော လေဆားကစ်ဖြတ်ခြင်းအတွက် အဝါရောင်မှိုခေါင်း

     -- Jig & fixture switching- Clamp/unclamp pneumatic loop ထိန်းချုပ်မှု

     -- အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများ- Workstation အနေအထား အချက်ပြမှု နှင့် စက်ပိုင်းဆိုင်ရာ ဘေးကင်းရေး အပြန်အလှန် ချိတ်ဆက်ပတ်လမ်းများ

     -- ထုပ်ပိုးမှု၊ အထည်အလိပ်နှင့် ပုံနှိပ်စက်များ- ကြိမ်နှုန်းမြင့် စက်ပိုင်းဆိုင်ရာ အစပျိုးထိန်းချုပ်မှု ကွင်းများ

ရွေးချယ်မှု နှိုင်းယှဉ်မှု- VM1 VS VM2 အမြန်ရည်ညွှန်းဇယား

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VM2 အလတ်စားစက်မှုပေါ့ပ်အဆို့ရှင်တွင် universal Rc1/4 port၊ Cv=0.87 မြင့်မားသောစီးဆင်းမှုစွမ်းရည်၊ အပြည့်အဝလဲလှယ်နိုင်သော actuators နှင့် dual side/bottom piping options များ တပ်ဆင်ထားပြီး၊ စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ် pneumatic switching circuits အားလုံးအတွက် စံပင်မစက်မှုထိန်းချုပ်မှု valve အဖြစ်ဆောင်ရွက်ပါသည်။
