VM4 (VM400) Series Medium 3-Port Poppet Mechanical Valve

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     VM4 (VM400) စီးရီးသည် အလယ်အလတ်အရွယ်အစား 3-port poppet စက်ပိုင်းဆိုင်ရာအဆို့ရှင်ဖြစ်ပြီး mini VM1 နှင့် high-flow standard VM2 စီးရီးကြားတွင်ရှိသော SMC မူရင်းမော်ဒယ်များနှင့် အပြည့်အဝလဲလှယ်နိုင်ပါသည်။ ၎င်းသည် universal Rc1/8 port၊ dual side/bottom piping layout၊ ခိုင်မာသောသတ္တုတည်ဆောက်မှု၊ အလွန်ရှည်လျားသောဝန်ဆောင်မှုသက်တမ်းနှင့် ပြီးပြည့်စုံသောလဲလှယ်နိုင်သော actuator ခေါင်းများဖြင့် လေဟာနယ် (-100kPa) မှ 1.0MPa အထိ လည်ပတ်မှုအကွာအဝေးကို အပြည့်အဝ ပံ့ပိုးပေးပါသည်။ လေဖြတ်ခြင်း ကန့်သတ်ချက်ကို ထောက်လှမ်းခြင်း၊ လက်ဖြင့် ပြေးခြင်း နှင့် ယေဘူယျ အလိုအလျောက် စနစ်သုံး စက်များတွင် ဘေးကင်းရေး အပြန်အလှန် ပတ်လမ်းကြောင်းများ အတွက် ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံထားသည်။

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

  1. အခြေခံ အထွေထွေ ကန့်သတ်ချက်များ

     --  စီးရီးကုဒ်- VM400 (အမည်အတိုကောက် VM4)

     --  ပတ်လမ်းအမျိုးအစား- ၃/၂ လမ်း၊ ပုံမှန်ပိတ်ထားသည် (NC စံနှုန်း)၊ ပုံမှန်ဖွင့်သည် (ရွေးချယ်ခွင့်မရှိပါ။

     --  ဖွဲ့စည်းတည်ဆောက်ပုံ- တိုက်ရိုက်သရုပ်ဆောင်သော ပေါ့ပ်အမျိုးအစား၊ တင်းကျပ်စွာ တံဆိပ်ခတ်ခြင်း၊ ဖုန်မှုန့်ဒဏ်ခံခြင်း၊ ဝန်ဆောင်မှုသက်တမ်း တိုးမြင့်ခြင်း။

     --  အသုံးချနိုင်သောအရည်- ဖိသိပ်ထားသောလေ၊ အားအင်မဲ့ဓာတ်ငွေ့

     --  Operating Pressure Range- -100kPa ~ 1.0MPa (ဖုန်စုပ်စက်၊ VM2 ထက် အားသာချက်)

     --  ပတ်ဝန်းကျင်နှင့် အလယ်အလတ် အပူချိန်- -5 ~ +60 ℃ (အတွင်းပိုင်း icing ခွင့်မပြုပါ)

     --  Port Thread- Rc1/8 (01); ရွေးချယ်နိုင်သော NPT1/8 (N01), G1/8 (F01)

     --  စီးဆင်းမှုစွမ်းဆောင်ရည်- ထိရောက်သောအပိုင်းဧရိယာ 7mm²၊ Cv = 0.38

     --  အသားတင်အလေးချိန်- စံအခြေခံမော်ဒယ် 110g

     --  Piping Layout- ဘေးပေါက် (01)၊ အောက်ခြေ ဆိပ်ကမ်း (00)

     --  ချောဆီ- ချောဆီမပါသော၊ ISO VG32 တာဘိုင်ဆီ ချောဆီ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။

     -- Max Switching Frequency: ခလုတ်နှိပ်ခြင်း/ roller actuators အတွက် 60 cycles/min; ခလုတ်/ရွေးချယ်မှုခေါင်းများအတွက် 6 ပတ်/မိနစ်

     --  Shock & Vibration Resistance- 1000m/s² သက်ရောက်မှုခံနိုင်ရည်၊ 70m/s² တုန်ခါမှုဒဏ်ခံနိုင်ရည် (စက်မှုလုပ်ငန်းအဆင့်)

  2. ပြင်ပ အတိုင်းအတာများ (မီလီမီတာ)

     --  ဘေးထွက်ပေါက် ဗားရှင်း- 18 × 30 × 57

     --  အောက်ခြေ ပို့တ်ဗားရှင်း- 18 × 30 × 62

  3. 3-Port Circuit Definition & Logic

     -- Port 1(P) : ပင်မလေ၀င်ပေါက်

     --  Port 2(A)- အချက်ပြ အထွက်ပေါက်ကို ထိန်းချုပ်ပါ။

     --  Port 3(R) : Exhaust ပေါက်

     --  NC ပုံမှန်အပိတ် Logic- Unactuated → P ကို ​​A မှ ဖြတ်တောက်ပြီး၊ A သည် Exhaust R သို့ ချိတ်ဆက်ထားသည်။ လုပ်ဆောင်ချက် → P သည် A သို့ ချိတ်ဆက်ပြီးနောက်၊ A သည် အိတ်ဇော R ကို ဖြုတ်သည်။

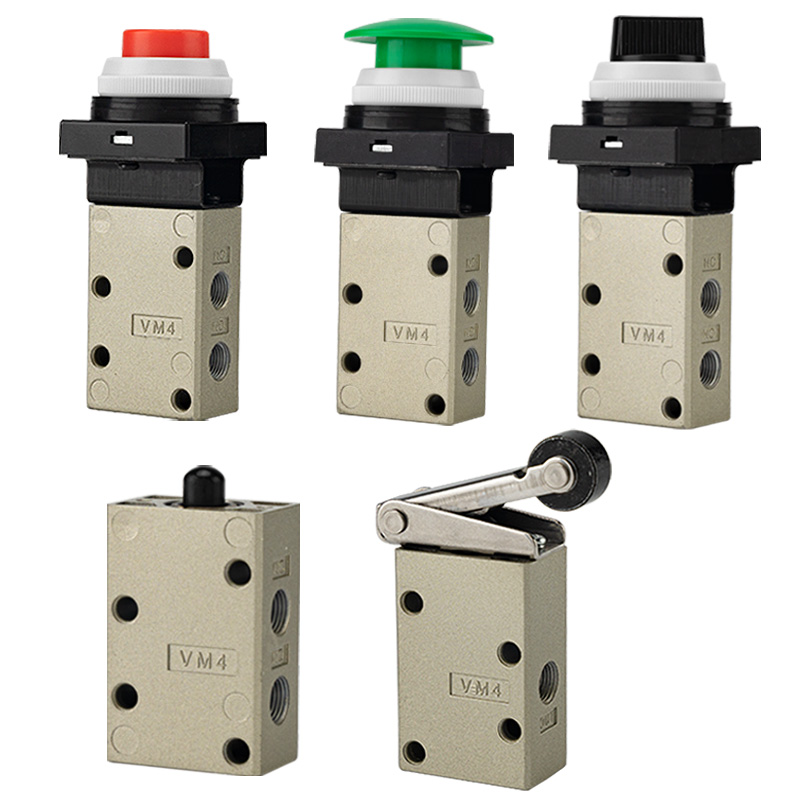

လဲလှယ်နိုင်သော စွမ်းအားရှင်ခေါင်းများ အပြည့်အစုံ

  1. Roller Lever အမျိုးအစား (Stroke Limit Sensing အတွက် လူကြိုက်အများဆုံး)

     -- VM431- Standard POM ပလပ်စတစ်ဒလိမ့်တုံးတုံး

     -- VM431S- လေးလံသော ပွန်းပဲ့မှုဒဏ်ခံနိုင်သော စဉ်ဆက်မပြတ်လည်ပတ်မှုအတွက် မာကျောသော သံမဏိဒလိမ့်တုံး

     -- VM432- ပြောင်းပြန်အစပျိုးမှု လွဲမှားခြင်းကို ဖယ်ရှားရန် တစ်လမ်းတည်း တုံ့ပြန်မှု ဆန့်ကျင်ဘက် ရိုလာလီဗာ

 2. Straight Plunger အမျိုးအစား

     -- VM430- စံဖြောင့် plunger အခြေခံမော်ဒယ်၊ စိတ်ကြိုက် အထူး actuator attachments များကို ပံ့ပိုးပေးသည်။

  3. Pushbutton & Mushroom Emergency Stop Heads (Manual Jog & Safety Interlock)

     -- VM432- စံနှိပ်ခလုတ်

     -- VM432Y- အရေးပေါ်ရပ်တန့်ရန်အတွက် အဝါရောင်မှိုခေါင်းကို မြင်နိုင်စွမ်းမြင့်မားသည်။

     -- VM432R- အနီရောင်မှို အရေးပေါ်ရပ်တန့်ခလုတ်

     -- VM432G- အစိမ်းရောင်ညွှန်ပြချက်ခလုတ်

  4. Knob / Selector / Lockable Safety Actuators

     -- VM434- 2-အနေအထား/ 3-အနေအထား rotary ရွေးချယ်မှုခလုတ်

     -- VM435- မတော်တဆ မှားယွင်းစွာ ထွက်လာခြင်းကို ကာကွယ်ရန် လော့ခ်ချနိုင်သော ခလုတ်

     -- VM436- ပတ္တာလီဗာ တွန်းအားခလုတ်

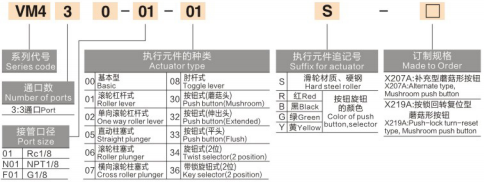

Model Code ရှင်းလင်းချက်

 1. (ဥပမာ- VM431-01-01S)

     -- VM431- 3-port circuit + roller lever actuator

     -- 01- ဆိပ်ကမ်းအပ်ချည်ကုဒ် (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01- ဘေးထွက်ပေါက် piping အပြင်အဆင် (00 = အောက်ခြေ port အပြင်အဆင်)

     -- S- မာကျောသော စတီးလ်ဒလိမ့်တုံး (နောက်ဆက်မပါ = စံ POM ပလပ်စတစ်ဒလိမ့်တုံး)

     -- အရောင်နောက်ဆက်အမှတ်- Y=အဝါရောင်မှို၊ R=အနီရောင်မှို၊ G=အစိမ်းရောင်ခလုတ်

  2. လူကြိုက်များသော စံမော်ဒယ်များ

     -- VM431-01-01A- 3-port POM ရိုလာလီဗာ၊ Rc1/8 ဘေးထွက်ပေါက် (universal general-purpose model)

     -- VM431S-01-01A- 3-port မာကျောသော သံမဏိဒလိမ့်တုံး၊ လေးလံသော ပွန်းပဲ့မှုဒဏ်ခံနိုင်သော လုပ်ငန်းခွင်အခြေအနေများ

     --  VM430-01-00A- 3-port ဖြောင့် plunger၊ စိတ်ကြိုက် actuator တပ်ဆင်မှုအတွက် အောက်ခြေ port

     -- VM432Y-01-01A- 3 ပေါက် အဝါရောင် မှိုခေါင်း အရေးပေါ် ရပ်တန့် အဆို့ရှင်

အဓိကထုတ်ကုန် အားသာချက်များ

     -- Ultra-wide dual vacuum နှင့် positive pressure range- -100kPa vacuum မှ 1.0MPa အထိ တည်ငြိမ်သော လုပ်ဆောင်ချက်၊ ဖုန်စုပ်စုပ်ယူမှု နှင့် standard positive pressure circuits နှစ်ခုလုံးတွင် တွဲဖက်အသုံးပြုနိုင်သည် (VM2 သည် vacuum ကို ပံ့ပိုးမပေးနိုင်ပါ)

     -- ယုံကြည်စိတ်ချရသော poppet တံဆိပ်ခတ်ခြင်းတည်ဆောက်မှု- အလွန်ကောင်းမွန်သောလေထုတင်းကျပ်မှု၊ ဖုန်မှုန့်ညစ်ညမ်းမှုကိုခံနိုင်ရည်ရှိမှု၊ လျင်မြန်စွာတုံ့ပြန်မှုနှင့်အလွန်ရှည်လျားသောလည်ပတ်မှုသက်တမ်း

     -- Universal Rc1/8 စံချည်ကြိုး- အထွေထွေ automation စက်ပစ္စည်းများအတွက် ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံထားသော port size

     -- နှစ်ဘက်/အောက်ခြေ ပိုက်ပုံစံ အပြင်အဆင်- သိပ်သည်းသော အကန့်အကန့် အကန့် အသတ်များနှင့် နေရာအကန့်အသတ်ရှိသော စက်ကိရိယာများအတွက် ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်မှု အပြင်အဆင်

     -- စီးရီးအပြည့် လှုံ့ဆော်မှုအစုစု- ကြိတ်စက်လီဗာ၊ ပလပ်ဂါ၊ အပြားလိုက် ခလုတ်နှိပ်၊ ရောင်စုံမှိုခေါင်း၊ rotary ခလုတ်နှင့် လော့ခ်ချနိုင်သော ခေါင်းများသည် လေဖြတ်နိုင်သည့် ကန့်သတ်ချက်ကို အပြည့်အဝ ကာမိသည်၊ လူကိုယ်တိုင် ပြေးလွှားခြင်း၊ အရေးပေါ် ရပ်တန့်ခြင်းနှင့် ရွေးချယ်ကိရိယာ ထိန်းချုပ်မှု တောင်းဆိုချက်များ

     -- လေးလံသောစက်မှုလုပ်ငန်းအတွက် ကြံ့ခိုင်တည်ဆောက်မှု- အစိုင်အခဲသတ္တုအဆို့ရှင်ကိုယ်ထည်၊ ရွေးချယ်နိုင်သော မာကျောသောစတီးလ်ဒလိမ့်တုံးနှင့် ပြင်းထန်သော စဉ်ဆက်မပြတ်ထုတ်လုပ်မှုလိုင်းများအတွက် မြင့်မားသော shock/vibration resistance

     -- ချောဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့ ဒီဇိုင်း- လည်ပတ်မှုစရိတ်သက်သာပြီး သန့်ရှင်းသော ဆီမပါသော လေပတ်လမ်းပတ်ဝန်းကျင်

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

     -- စက်ပစ္စည်း လေဖြတ်ခြင်း ကန့်သတ်ချက်ကို ထောက်လှမ်းခြင်း- စလင်ဒါနှင့် ဆလိုက်ဇယား အပြည့်အဝ အနေအထား တုံ့ပြန်ချက်၊ ရိုလာလီဗာ လှုံ့ဆော်ကိရိယာ

     -- ဖုန်စုပ်စုပ်ခြင်းနှင့် ထုတ်လွှတ်ခြင်း ထိန်းချုပ်ဆားကစ်များ (-100kPa အနှုတ်ဖိအားဖြင့် တည်ငြိမ်သောလည်ပတ်မှု)

     -- ပန်နယ်ခလုတ်နှိပ်စက်များမှတစ်ဆင့် လူကိုယ်တိုင် ပြေးခြင်းစမ်းသပ်ခြင်းနှင့် စက်ကိရိယာများ စတင်ခြင်း

     -- စက်ဘေးကင်းရေး အရေးပေါ် ကြားလော့ခ်- လျင်မြန်သော လေဆားကစ်ပိတ်ရန်အတွက် အဝါ/အနီရောင် မှိုခေါင်း

     -- ကလစ်ခြင်း / unclamping loops အတွက် Jig & fixture pneumatic switching

     -- ထုပ်ပိုးခြင်း၊ ပုံနှိပ်ခြင်းနှင့် အထည်အလိပ် စက်ပစ္စည်းများကို ကြိမ်နှုန်းမြင့် စက်ပိုင်းဆိုင်ရာ အစပျိုးထိန်းချုပ်မှု

     -- သေးငယ်သော အလိုအလျောက် အလုပ်ရုံ အနေအထား အချက်ပြ တုံ့ပြန်ချက် နှင့် စက်ပိုင်းဆိုင်ရာ ဘေးကင်းရေး ကြားဝင်သော့ပတ်လမ်းများ

ရွေးချယ်မှု နှိုင်းယှဉ်ဇယား- VM1/VM2/VM4 စီးရီး

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VM4 အလတ်စား 3-port poppet စက်ပိုင်းဆိုင်ရာအဆို့ရှင်တွင် universal Rc1/8 port၊ Cv=0.38 flow capacity၊ full vacuum ~1.0MPa pressure compatibility၊ ယုံကြည်စိတ်ချရသော poppet sealing၊ ပြီးပြည့်စုံသော interchangeable actuators နှင့် dual side/bottom piping layout ဖြင့် တပ်ဆင်ထားပြီး၊ နှစ်သက်ရာ အလတ်စား စက်ပိုင်းဆိုင်ရာ လည်ပတ်မှုအခြေအနေများ နှင့် long-term အလုပ်လုပ်သော တည်ငြိမ်သော vacuum ထိန်းချုပ်မှုဆိုင်ရာ အဆို့ရှင်အဖြစ် ဆောင်ရွက်ပေးပါသည်။ စွမ်းဆောင်ရည်။
