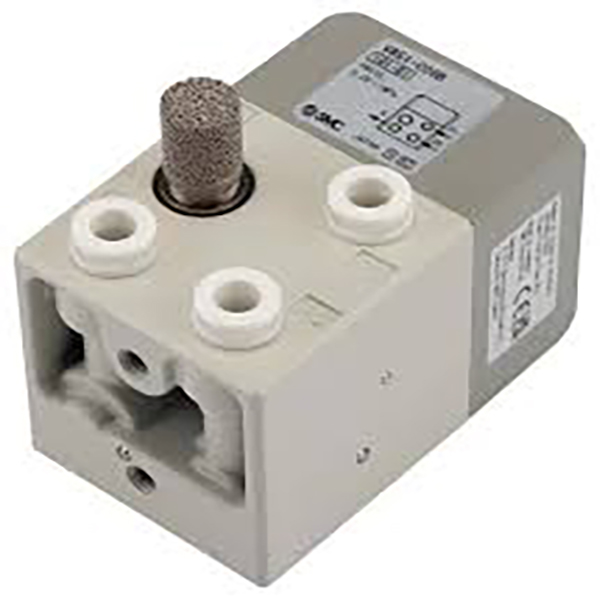

VR51 စီးရီး Pneumatic Two-Hand Safety Control Valve

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     VR51 စီးရီးသည် သီးသန့် pneumatic two-hand safety control valve ဖြစ်သည်။ ၎င်း၏ ပင်မဘေးကင်းရေး ယုတ္တိဗေဒသည် လေထွက်အားကို ထုတ်ပေးရန်အတွက် 0.5 စက္ကန့်အတွင်း တပြိုင်နက် လုပ်ဆောင်ရန် သီးခြားလွတ်လပ်သော ခလုတ်နှစ်ခု လိုအပ်သည်။ ၎င်းသည် ဟိုက်ဒရောလစ်နှိပ်ခြင်း၊ မှိုတက်စက်များ၊ ဖြတ်စက်များနှင့် အခြားအန္တရာယ်ရှိသော စက်ယန္တရားများတွင် EN ISO 13851 နှင့် EN574 အပြည်ပြည်ဆိုင်ရာ ဘေးကင်းရေးစံနှုန်းများနှင့် အပြည့်အဝလိုက်နာမှုမှ ကာကွယ်ရန် အထူးတီထွင်ထုတ်လုပ်ထားပါသည်။

Core Working Principle နှင့် Safety Logic

1. Dual Input နှင့် Gate Logic

     -- သီးခြား အချက်ပြ အဝင်ပေါက် နှစ်ခု P1 နှင့် P2

     -- အဝင်အချက်ပြလှိုင်းနှစ်ခုလုံးသည် 0.5 စက္ကန့်ထက်နည်းသော အချိန်ကွာခြားချက်အတွင်း ရောက်ရှိမှသာ ဆိပ်ကမ်း A တွင် လေအထွက်ကို အသက်သွင်းပါသည်။

     -- ခလုတ်တစ်ချက် လွှတ်လိုက်သည် သို့မဟုတ် အချက်ပြမှုတစ်ခု ပျောက်ဆုံးသွားပါက အထွက်လေ ထောက်ပံ့မှု ပြတ်တောက်သွားပါသည်။

2. Internal Mechanical Structure

     -- စပရိန်ပြန်မပါပဲ 3/2-way 2-position pneumatic logic valve

     -- လက်တစ်ဖက်တည်းဖြင့် လိမ်လည်လှည့်စားခြင်းများကို ဖယ်ရှားပစ်ရန် 0.5s အချိန်နှောင့်နှေးမှု စောင့်ကြည့်ရေးယန္တရား တပ်ဆင်ထားသည်။

     -- အိတ်ဇောပေါက် R တွင် Standard အသံတိတ်စက်ကို ကြိုတင်တပ်ဆင်ထားသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ အပြည့်အစုံ

     -- အသုံးပြုနိုင်သော အရည်- ဖိသိပ်ထားသော လေ

     -- Operating Pressure Range: 0.25 ~ 1.0 MPa

     -- သက်သေဖိအား: 1.5 MPa

     -- ပတ်ဝန်းကျင် အပူချိန်- -5 ~ +60 ℃ (ရေခဲခြင်း တားမြစ်ထားသည်)

     -- ဆိပ်ကမ်းရွေးချယ်စရာများ- C06: φ6 မက်ထရစ်မီးတောက်မထိအောင် တွန်းထည့်ခြင်း C07: 1/4" အင်ပါယာမီးတောက် နှောင့်ယှက်ခြင်း အံဝင်ခွင်ကျ

     -- အသားတင်အလေးချိန်- အနီးစပ်ဆုံး ၃၄၀ ဂရမ်

     -- ဘေးကင်းရေး လက်မှတ်များ- EN ISO 13851၊ EN574၊ CE၊ RoHS

 မော်ဒယ်ကုဒ် အဓိပ္ပါယ်

1.ဥပမာ- VR51-C06-B

     -- VR51- လက်နှစ်ဘက်ဘေးကင်းရေးအဆို့ရှင်အတွက် စီးရီးကုဒ်

     -- C06 / C07- Push-in port size C06 = φ6 tubing connector C07 = 1/4" tubing connector

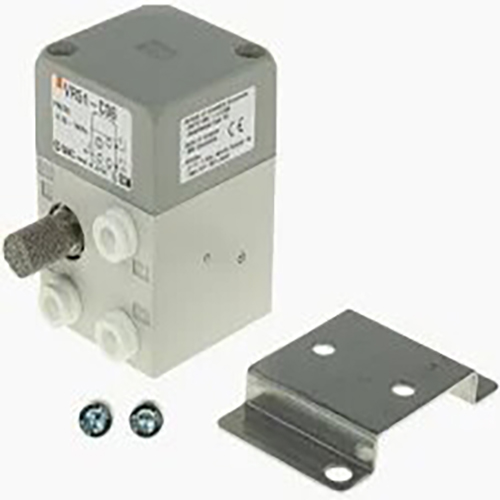

     -- နောက်ဆက်တွဲ B- Mounting bracket option No suffix = နောက်ပေါက် port piping version B = metal mounting bracket (VR51B) တပ်ဆင်ထားသည်

2.Popular Standard Models

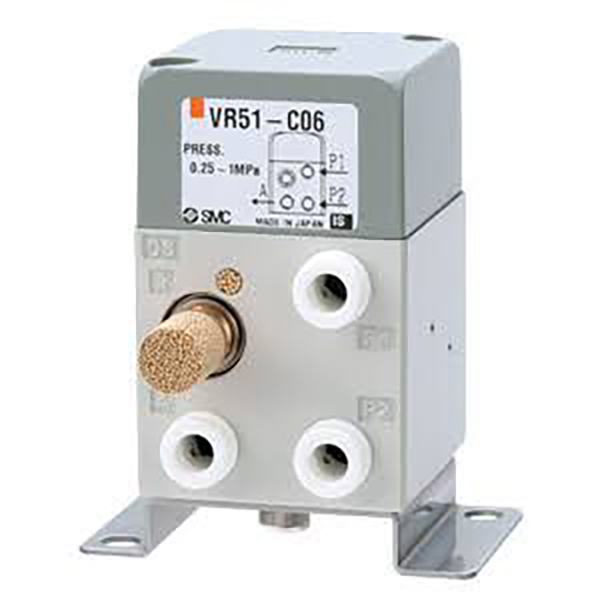

     --VR51-C06- φ6 တွန်းဝင်မှု၊ အနောက်ပိုက်ပိုက် (အသုံးအများဆုံး)

     --VR51-C06B- φ6 တပ်ဆင်ခြင်းကွင်းပိတ်

     --VR51-C07: 1/4" တွန်းဝင်၊ အနောက်ပိုက်

Core Safety အားသာချက်များ

1. မဖြစ်မနေ Synchronous Two-Hand Operation Anti-Cheat ဒီဇိုင်း

     0.5s အတွင်း ခလုတ်များကို လက်နှစ်ဘက်စလုံးက စဖွင့်သောအခါတွင်သာ မှန်ကန်သော အချက်ပြမှု အထွက်ကို အစပျိုးသည်။ လက်တစ်ဖက်တည်း လုပ်ဆောင်ချက်သည် စက်ပစ္စည်းများကို အသက်မသွင်းနိုင်ပါ။ ခလုတ်တစ်ခု လွှတ်လိုက်သည်နှင့် စက်သည် ချက်ချင်းရပ်သည်။

2. ပင်ကိုယ်ဘေးကင်းရေးအတွက် အပြည့်အဝလေထုတည်ဆောက်မှု

     မည်သည့်လျှပ်စစ်အစိတ်အပိုင်းများမပါဘဲ 100% လေဖြင့်မောင်းနှင်; လျှပ်စစ်ဓာတ်အား ချို့ယွင်းနေချိန်တွင် ဘေးကင်းရေး စွမ်းဆောင်ရည်မှာ ထိခိုက်မှုမရှိပါ။ စိုစွတ်သော၊ ဖုန်မှုန့်နှင့် မီးလောင်လွယ်သော အလုပ်ရုံပတ်ဝန်းကျင်တွင် ပေါက်ကွဲမှုဒဏ်ခံနိုင်သော ဖွဲ့စည်းပုံသည် ယုံကြည်စိတ်ချစွာ အလုပ်လုပ်သည်။

3. ခိုင်ခံ့သော ရေရှည်ထိန်းသိမ်းမှု-အခမဲ့ဖွဲ့စည်းပုံ

     အလွန်ကောင်းမွန်သော ညစ်ညမ်းမှုကို ဆန့်ကျင်နိုင်စွမ်းရှိသော ဝတ်ဆင်-ခံနိုင်ရည်ရှိသော spool ဒီဇိုင်း။ ချောဆီ-အခမဲ့လည်ပတ်မှု; ဆိုက်တွင် တပ်ဆင်ခြင်းဆိုင်ရာ အလုပ်တာဝန်ကို လျှော့ချရန် စံအသုံးအဆောင်အဖြစ် အသံတိတ်စက် ပါဝင်သည်။

4. Flexible Multi-Directional တပ်ဆင်ခြင်း။

     အနောက် သို့မဟုတ် အောက်ခြေ ပိုက်ပုံစံကို ပံ့ပိုးပေးသည်။ ရွေးချယ်နိုင်သော တပ်ဆင်ခြင်းကွင်းသည် အမျိုးမျိုးသော စက်အပြင်အဆင်များအတွက် လွယ်ကူသော panel နှင့် စက်ပစ္စည်းဖရိမ်တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။

ပုံမှန်ဘေးကင်းရေး အသုံးချမှု အခြေအနေများ

     -- အမှုန်အမွှားများနှင့် သံမှိုစက်များ- လက်နှစ်ချောင်းဖြင့် ကြိတ်ထားသော ဒဏ်ရာများကို ရှောင်ရှားရန် လက်မောင်း

     -- ဖြတ်တောက်ခြင်း နှင့် ဖြတ်တောက်ခြင်း စက်များ- ဖြတ်တောက်ခြင်း မတော်တဆမှုများကို ကာကွယ်ရန်အတွက် မဖြစ်မနေ ခလုတ်နှစ်ခုဖွင့်ခြင်း

     --  Clamping & press-fit stations- ချည်နှောင်ခြင်းအန္တရာယ်များကို ဖယ်ရှားရန် ဘေးကင်းရေး ကြားဝင်လော့ခ်

     -- ထိုးသွင်းပုံသွင်းခြင်းနှင့် တံဆိပ်တုံးထုခြင်း အရန်ပစ္စည်း- ဘေးကင်းသော စတင်မှုကြားဝင်သော့ပတ်လမ်း

     -- တစ်ပိုင်းအလိုအလျောက် တပ်ဆင်ထုတ်လုပ်သည့် လိုင်းများ- အန္တရာယ်ရှိသော လုပ်ငန်းလည်ပတ်ဇုန်များအတွက် လက်ကို အကာအကွယ်ပေးသည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VR51 all-pneumatic two-hand safety interlock valve တွင် built-in 0.5s synchronous detection logic၊ အပြည့်အစုံ EN ISO 13851 ဘေးကင်းရေး လက်မှတ်၊ 3/2-way design နှင့် flame retardant push-in fittings များ ပါ၀င်သည်၊ စံဘေးကင်းသော အစိတ်အပိုင်းအဖြစ် လက်ဖြင့်ဖိခြင်းနှင့် ကြိတ်ခြင်းမှ အန္တရာယ်များကို ကာကွယ်ရန် စက်ကိရိယာ အမျိုးအစားအားလုံးကို အသုံးပြုပါသည်။
