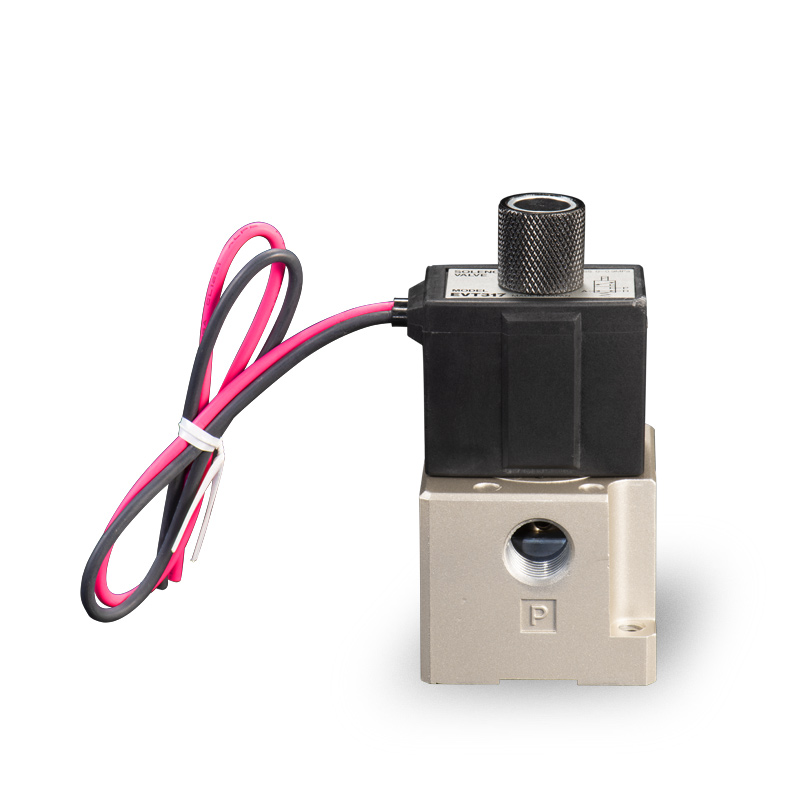

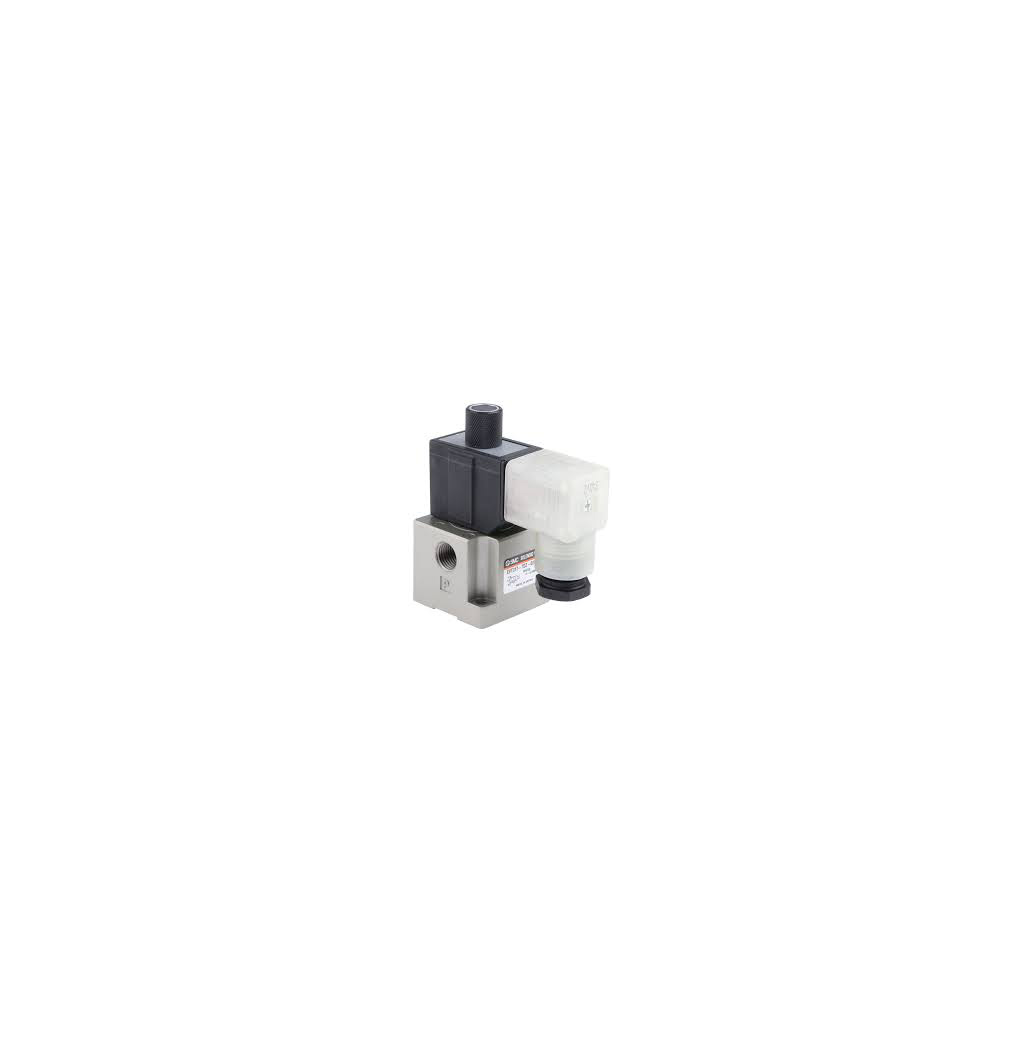

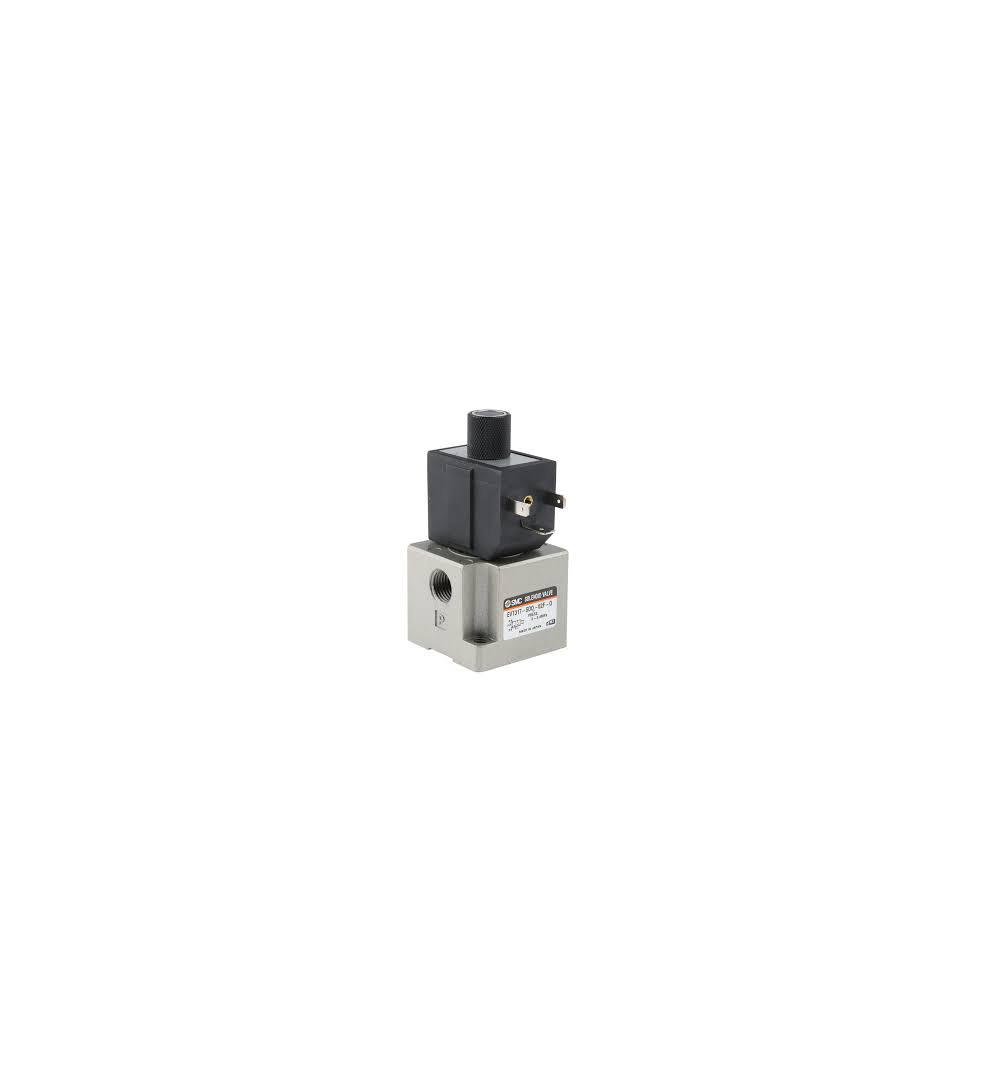

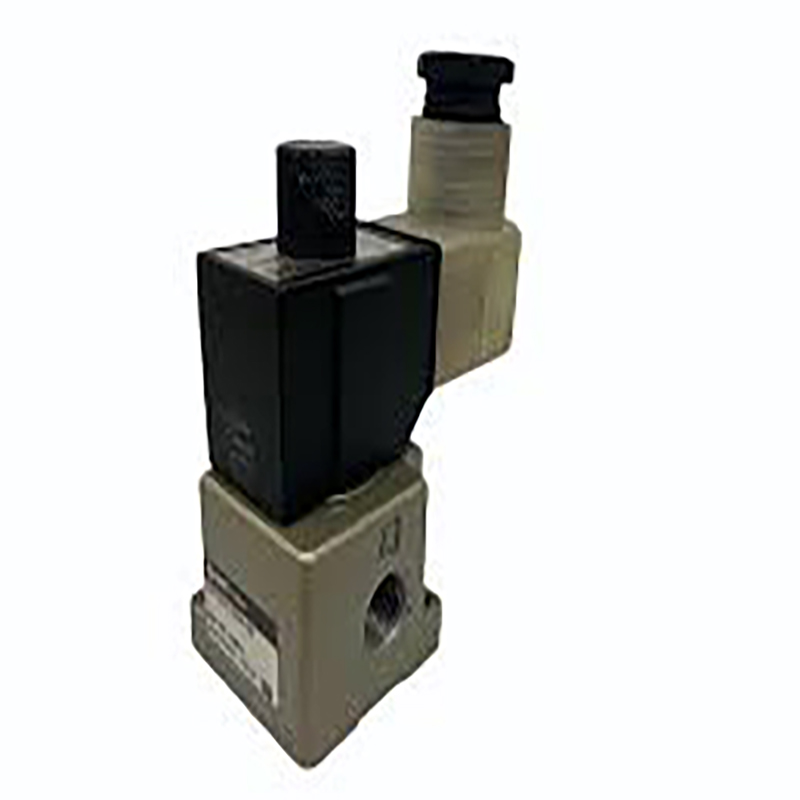

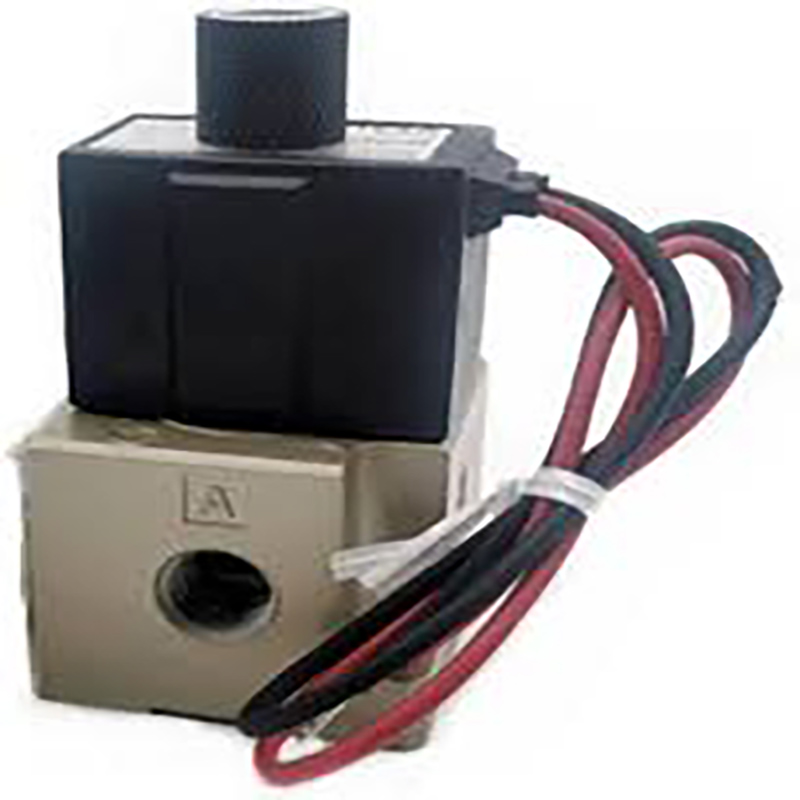

VT317 Series 3 Port Solenoid Valve - တိုက်ရိုက်သရုပ်ဆောင် Poppet အမျိုးအစား

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     VT317 စီးရီးသည် SOLH စံနှုန်းအောက်တွင် ပျော့ပျောင်းသောအလုံပိတ်ဖွဲ့စည်းပုံပါရှိသော တိုက်ရိုက်သရုပ်ဆောင်သော poppet 3-port solenoid valve ဖြစ်သည်။ compressed air နှင့် inert gas circuit များအတွက် တီထွင်ထုတ်လုပ်ထားပြီး၊ ၎င်းသည် air circuit on-off၊ switching နှင့် exhaust control ကို သိရှိနားလည်ပါသည်။ Zero-pressure startup နှင့် positive pressure နှင့် vacuum operation နှစ်ခုလုံးကို ပံ့ပိုးပေးသော ဤကျစ်လျစ်သော high-flow အထွေထွေ switching valve သည် အလိုအလျောက်စက်မျိုးစုံ၏ high-cycle working condition နှင့် ကိုက်ညီပါသည်။

Core Key အင်္ဂါရပ်များ

     -- Zero-Pressure Startup ဖြင့် Direct Poppet တည်ဆောက်ခြင်း လုပ်ငန်းဆောင်ရွက်မှုအတွက် အနိမ့်ဆုံး pilot pressure မလိုအပ်ပါ။ အပြုသဘောဖိအားအကွာအဝေး 0–0.9 MPa တွင် တည်ငြိမ်သောစွမ်းဆောင်ရည်၊ လေဟာနယ် မူကွဲသည် ဖိအား -101.2 kPa အထိ ပံ့ပိုးပေးသည်၊၊ ဖိအားနည်းသော၊ လေဟာနယ်နှင့် အလယ်အလတ်မြင့်မားသော ဖိအားဖြင့် အလုပ်လုပ်သော ပတ်ဝန်းကျင်များတွင် လိုက်လျောညီထွေဖြစ်စေသည်။

     --6 Valve တစ်ခုတွင် ပေါင်းစပ်ထားသော လုပ်ဆောင်ချက်များ၊ Flexible Piping Switching6 ပုံမှန်ပိတ်ထားသော (NC)၊ ပုံမှန်ဖွင့်ခြင်း (NO)၊ Flow Diver နှင့် Selector Valve တို့အပါအဝင် ပြောင်းလဲနိုင်သော အလုပ်လုပ်နိုင်သောမုဒ်များ။ တစ်ခုတည်းယူနစ်သည် ကွဲပြားသော pneumatic circuit တောင်းဆိုချက်များကို ထူးထူးခြားခြား ဖွဲ့စည်းမှုပုံစံပြောင်းလွယ်ပြင်လွယ်ဖြင့် ဖြည့်ဆည်းပေးသည်။

     --Compact Body with Superior Flow CapacityMini စုစုပေါင်းအတိုင်းအတာ- 45×89.5×45 mm; flow coefficient C=2.6 dm³/(s·bar)။ ≤30 ms အတွင်း လျင်မြန်သော တုံ့ပြန်မှု နှင့် max switching frequency 10 Hz အထိ၊ မြန်နှုန်းမြင့် လေလမ်းကြောင်းပြောင်းခြင်းအတွက် လုံးဝသင့်လျော်ပါသည်။

     --Elastic Seal နှင့် ချောဆီ-အခမဲ့ ဒီဇိုင်းပရီမီယံ elastic sealing အစိတ်အပိုင်းများသည် ယုံကြည်စိတ်ချရသော တင်းကျပ်မှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို တိုးချဲ့ပေးပါသည်။ ချောဆီမပါသော လုပ်ဆောင်ချက်သည် ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်ကို ဖြတ်တောက်စဉ်တွင် ဓာတ်ငွေ့ဆားကစ်များကို သန့်ရှင်းပြီး ဂေဟစနစ်သဟဇာတဖြစ်အောင် ထိန်းသိမ်းပေးသည်။

 လွယ်ကူသော CommissioningStandard သော့ခတ်ခြင်းမရှိသော လက်စွဲခလုတ်အတွက် ပါ၀င်သော သော့ခတ်ခြင်းမဟုတ်သော လက်စွဲစာအုပ်ကို အစားထိုးခြင်း သည် ဆိုက်ပေါ်ရှိ အမှားရှာပြင်ခြင်း၊ စက်ကိရိယာစစ်ဆေးခြင်းနှင့် အရေးပေါ်လက်စွဲခလုတ်ပြောင်းခြင်း၊ တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းလုပ်ငန်းစဉ်များကို ရိုးရှင်းစေပါသည်။

     --Manifold Mountable နှင့် Strong Compatibility သည် အမြောက်အများ အစုလိုက်အစည်းအဝေးကို ပံ့ပိုးပေးကာ စံပြအဆို့ရှင် ကျွန်းစနစ်များနှင့် ကိုက်ညီပြီး၊ ဗဟိုချုပ်ကိုင်မှုရှိသော အမှုန်အမွှားထိန်းချုပ်မှု နှင့် multi-valve ပေါင်းစပ် loops များအတွက် အကောင်းဆုံးဖြစ်သည်။

နည်းပညာဆိုင်ရာ Specifications အပြည့်အစုံ

     --Port Layout- ဆိပ်ကမ်း ၃ ခု

     --Operating Structure- တိုက်ရိုက်သရုပ်ဆောင် Poppet အမျိုးအစား

     --Seal အမျိုးအစား- Elastic ရော်ဘာတံဆိပ်

     --အသုံးချနိုင်သော အလတ်စား- ဖိသိပ်ထားသော လေ၊ အားအင်မဲ့ဓာတ်ငွေ့

     --Operating Pressure: 0-0.9 MPa; ဖုန်စုပ်မော်ဒယ်: -101.2 kPa ~ 0.1 MPa

     --Proof Pressure: 1.5 MPa

     --ပတ်ဝန်းကျင် အပူချိန်--10 ℃ ~ + 50 ℃

     --တုံ့ပြန်ချိန်- ≤ 30 ms

     --Max Operating Frequency: 10 Hz

     --Lubrication လိုအပ်ချက်- ချောဆီမပါသော

     --Manual လုပ်ဆောင်ချက်- လော့ခ်မကျသော လက်စွဲကို ထပ်ရေးပါ။

     --Port Thread Size- Rc 1/4 (02)

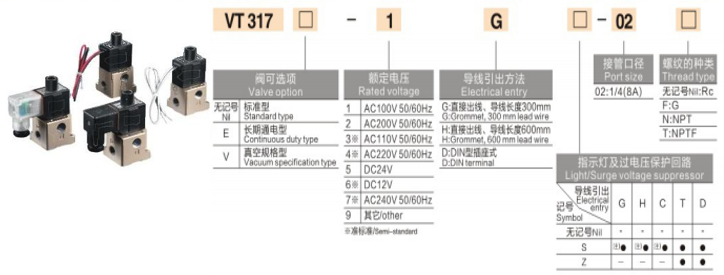

     --ရွေးချယ်နိုင်သော ကွိုင်ဗို့အား- DC12V/DC24V၊ AC110V/AC220V နှင့် စိတ်ကြိုက်ဗို့အားများ

     --Protection Class- ဖုန်ဒဏ်ခံဖွဲ့စည်းပုံ ၄။ သာမာန်အပလီကေးရှင်းအခြေအနေများ · အလိုအလျောက် တပ်ဆင်သည့်လိုင်းများ၊ စက်ရုပ်လက်မောင်းများနှင့် ကုပ်ကိရိယာများအတွက် နျူမတန်ထိန်းချုပ်မှုကွင်းများ

     --လေမှုတ်ခြင်း၊ အရည်ထုတ်ခြင်းနှင့် လေဟာနယ်စုပ်ယူခြင်းစနစ်များ

     -- ထုပ်ပိုးခြင်း၊ ပုံနှိပ်ခြင်း၊ အထည်အလိပ်၊ သစ်သားလုပ်ငန်းနှင့် အစားအသောက် ပြုပြင်ရေး စက်များ

     -- သုည-ဖိအားစဖွင့်ခြင်း၊ လေဟာနယ် လိုက်ဖက်ညီမှု၊ ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်းနှင့် ကျစ်လစ်သိပ်သည်းစွာ တပ်ဆင်ရန် နေရာလိုအပ်သော စက်ပစ္စည်း

     -- ဗဟိုချုပ်ကိုင်မှုရှိသော အဆို့ရှင်ကျွန်းများနှင့် အမြောက်အမြား ပေါင်းစပ်ထားသော အနုမြူထိန်းချုပ်မှုပတ်လမ်းများ

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VT317 တွင် တိုက်ရိုက်သရုပ်ဆောင်သည့် 3-port poppet solenoid valve တွင် zero-pressure startup၊ full vacuum compatibility၊ switchable functions ခြောက်ခု၊ compact high-flow performance နှင့် maintenance-free operation တွင် ပါ၀င်သည်၊ စရိတ်သက်သာသော universal valve သည် automation pneumatic circuits များအားလုံး၏ အဖွင့်နှင့် switching control အတွက် ကုန်ကျစရိတ်သက်သာပါသည်။
