VZM500 (VZM5) Series 5/2-Way Mechanical Valve

VZM500 (VZM5) Series 5/2-Way Mechanical Valve | Medium Flow Elastic Seal Pneumatic Control Valve

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC Compatible 5-Port Mechanical Actuated Pneumatic Valve

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     SOLH VZM5 (VZM500) စီးရီးသည် တစ်ခုဖြစ်သည်။အလတ်စား 5/2-way စက်ပိုင်းဆိုင်ရာထိန်းချုပ်မှုအဆို့ရှင် SMC စံနှုန်းနှင့် အပြည့်အဝ ကိုက်ညီမှုရှိသည်။ ယုံကြည်စိတ်ချရမှု မြင့်မားသော elastic ရော်ဘာတံ ဆိပ်ဖွဲ့စည်းပုံအား အသုံးပြုခြင်းဖြင့် ၎င်းသည် တည်ငြိမ်သောတံဆိပ်ခတ်ခြင်း၊ လျင်မြန်သောတုံ့ပြန်မှုနှင့် Cv တန်ဖိုး 0.6 အထိ ကောင်းမွန်သော အလယ်အလတ်စီးဆင်းမှုစွမ်းဆောင်ရည်တို့ပါရှိသည်။ ပုံမှန် Rc1/8 port နှင့် ပြီးပြည့်စုံသော optional actuator heads များဖြင့် တပ်ဆင်ထားပြီး၊ ၎င်းသည် စက်ပိုင်းဆိုင်ရာ ကန့်သတ်မှု အစပျိုးခြင်း၊ manual jog control နှင့် safety circuit interlock ကို ပံ့ပိုးပေးပါသည်။ လိုက်လျောညီထွေရှိသော ခြေဖဝါးတပ်ဆင်ခြင်းနှင့် manifold ပေါင်းစပ်တပ်ဆင်ခြင်း၊ ကြိမ်နှုန်းမြင့်သောကြာရှည်ခံမှုနှင့် ကျယ်ပြန့်သောဖိအားလိုက်လျောညီထွေရှိမှုတို့နှင့်အတူ၊ ၎င်းသည် အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းများတွင် ဆလင်ဒါနှစ်ခုထပ်တူပြုခြင်း၊ pneumatic circuit switching နှင့် စက်ပိုင်းဆိုင်ရာကန့်သတ်ထိန်းချုပ်မှုအတွက် စံပင်မမော်ဒယ်အဖြစ်ဆောင်ရွက်ပါသည်။

2. Core Technical Specifications

3. Port Definition & Circuit မုဒ်

  3.1 Standard 5/2-Way Mode (Dual Control/ Mechanical Control)

     1(P) = Air supply port, 2(A) = Positive output port, 3(B) = Reverse output port, 4(EXH) = Exhaust port, 5(EXH) = Exhaust port. bidirectional switching နှင့် pneumatic actuator များ၏ လျင်မြန်သော အိတ်ဇောကို သိရှိနားလည်သည်။

  3.2 ရွေးချယ်နိုင်သော 5/3-လမ်းမုဒ် (အလယ်အလတ်အနေအထား)

     ရွေးချယ်နိုင်သော အလယ်အပိတ်အမျိုးအစားနှင့် အလယ်အလတ်ဖိအားသက်သာမှုအမျိုးအစား၊ pneumatic နေရာချထားခြင်း၊ ဖိအားထိန်းသိမ်းခြင်းနှင့် တိကျသောလေဖြတ်ခြင်းထိန်းချုပ်မှုလိုအပ်ချက်များကို တိကျစွာလိုက်လျောညီထွေဖြစ်စေသည်။

  3.3 Pilot Port သတ်မှတ်ချက်

     EXH pilot port သည် M5×0.8 thread ကို လက်ခံသည်။ ပြင်ပလေယာဉ်မှူးဗားရှင်းသည် လွတ်လပ်သောလေအရင်းအမြစ်ထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်၊၊ ဗဟိုချုပ်ကိုင်ထားသော pneumatic ထိန်းချုပ်မှုနှင့် ကြီးမားသောစီးဆင်းမှုကွင်းဆက်ကိုက်ညီသည့်အခြေအနေများအတွက် သင့်လျော်သည်။

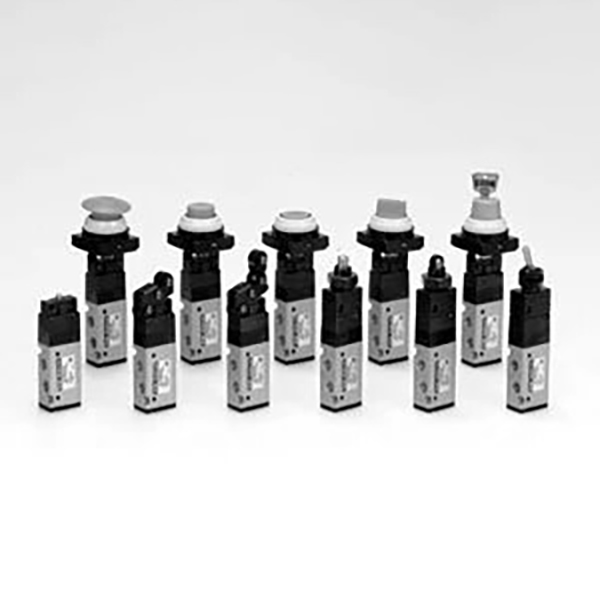

4. Full Series Actuator Head ရွေးစရာများ

5. မော်ဒယ် Coding စည်းမျဉ်းများ & ဘုံမော်ဒယ်များ

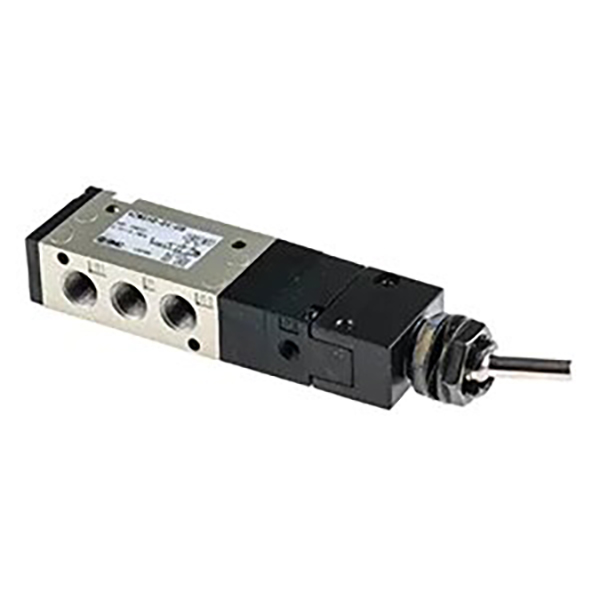

  5.1 မော်ဒယ်စကားပြန်ဆိုခြင်း (ဥပမာ- VZM550-01-08)

     • VZM550: Standard 5/2-way elastic seal အခြေခံစက်မှုအဆို့ရှင်

     • ဆိပ်ကမ်းကုဒ်: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Actuator Code: 08=ခလုတ်ဖွင့်ရန်၊ 01= roller lever; 30=ခလုတ်နှိပ်၊ ၃၇=တွန်းဆွဲခြင်း။

     • ရွေးချယ်နိုင်သော နောက်ဆက်တွဲ: -L= ခြေကွင်း၊ -3=5/3 လမ်းအမျိုးအစား၊ P=ပြင်ပလေယာဉ်မှူးအမျိုးအစား

  5.2 အရောင်းရဆုံး စံနမူနာများ

     • VZM550-01-01- 5/2-way, အခြေခံ roller lever, Rc1/8 port, ယေဘူယျစက်ပိုင်းဆိုင်ရာကန့်သတ်မှုအခြေအနေများအတွက်ဦးစားပေး

     • VZM550-01-30- 5/2-way၊ ခလုတ်အမျိုးအစား၊ Rc1/8 ပေါက်၊ လူကိုယ်တိုင် စက်ပြေးခြင်းနှင့် အမှားရှာခြင်းအတွက် သင့်လျော်သည်

     • VZM550-01-37- 5/2-way၊ push-pull အမျိုးအစား၊ Rc1/8 port၊ manual locking နှင့် မှားယွင်းလုပ်ဆောင်မှုဆန့်ကျင်ထိန်းချုပ်မှု

     • VZM550-01-02- 5/2-way၊ unidirectional roller lever၊ Rc1/8 port၊ professional anti-rebound limit ထိန်းချုပ်မှု

6. Core Product အားသာချက်များ

  6.1 Standard Medium Large Flow

     universal Rc1/8 port နှင့် Cv=0.6 flow coefficient ဖြင့် တပ်ဆင်ထားပြီး၊ လတ်ဆက်သော pneumatic ဆားကစ်များကို စုံလင်စွာ ကိုက်ညီပြီး ဆလင်ဒါနှစ်ခု၏ တည်ငြိမ်သော synchronous လုပ်ဆောင်ချက်နှင့် များစွာသော actuator များ၏ ယုံကြည်စိတ်ချရသော ချိတ်ဆက်မှုကို နားလည်သဘောပေါက်စေသည်။

  6.2 High-Stability Elastic Sealing

     ပေါင်းစည်းထားသော ရော်ဘာအဆို့ရှင်၏ core elastic sealing တည်ဆောက်ပုံ၊ ယိုစိမ့်မှု သုည၊ တည်ငြိမ်သောဖိအားထိန်းထားမှုနှင့် တုံ့ပြန်မှုမြန်ဆန်မှုတို့ပါ၀င်သည်။ ၎င်းသည် သမားရိုးကျ စက်မှုလုပ်ငန်းခွင်အခြေအနေများအောက်တွင် တာရှည်ဝန်ဆောင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စက အလွန်နည်းပါးသည်။

  6.3 လွှမ်းခြုံမှုအပြည့်အစပျိုးမုဒ်များ

     Roller၊ plunger၊ toggle lever၊ ခလုတ်နှင့် push-pull အမျိုးအစားများသည် စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်၊ အလိုအလျောက် အစပျိုးခြင်း၊ လူကိုယ်တိုင် အမှားရှာပြင်ခြင်း နှင့် ဘေးကင်းရေး အပြန်အလှန် ချိတ်ဆက်မှု အက်ပလီကေးရှင်း အခြေအနေများ အပါအဝင် actuator ရွေးချယ်စရာများ အပြည့်အစုံ။

 6.4 ကွဲပြားသော Flexible ထည့်သွင်းမှု

     အမှီအခိုကင်းသော ခြေကွင်းတပ်ဆင်ခြင်းနှင့် အမြောက်အမြားပေါင်းစပ်ထားသော အစုအဝေးတပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်။ မတရားသော EXH အပေါက်များကို အိတ်ဇောအတွက် ပိုက်သွယ်တန်းနိုင်ပြီး သိပ်သည်းသော အကန့်အပြင်အဆင်နှင့် ကန့်သတ်တပ်ဆင်မှုနေရာတို့ကို လိုက်လျောညီထွေဖြစ်စေသည်။

  6.5 High-Frequency စက်မှုကြာရှည်ခံမှု

     ပြင်းထန်သောသက်ရောက်မှုနှင့် တုန်ခါမှုကိုခံနိုင်ရည်ရှိသော ကြိမ်နှုန်းမြင့် စက်ဘီးစီးလည်ပတ်မှုကို 300c.p.m အထိ ပံ့ပိုးပေးသည်။ ၎င်းသည် အကြီးစားစက်မှုလုပ်ငန်းသုံး စက်ကိရိယာများ၏ ရေရှည် စဉ်ဆက်မပြတ်လည်ပတ်မှုကို တည်ငြိမ်စွာ လိုက်လျောညီထွေဖြစ်စေသည်။

  6.6 External Pilot တိုးချဲ့နိုင်သော ဒီဇိုင်း

     ရွေးချယ်နိုင်သော ပြင်ပလေကြောင်းပြထိန်းချုပ်မှုမုဒ်သည် အဝေးထိန်းစနစ်နှင့် ဗဟိုချုပ်ကိုင်ထားသော လေအရင်းအမြစ်ထိန်းချုပ်မှုကို သဘောပေါက်ပြီး ကြီးမားသောစီးဆင်းမှုပင်မဆားကစ်များနှင့် အလိုအလျောက်ပေါင်းစပ်ထားသော အနုမြူစနစ်များ၏ တောင်းဆိုချက်များကို ဖြည့်ဆည်းပေးသည်။

7. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • Dual-Cylinder Synchronous Control: လည်ပတ်မှု လိုက်လျောညီထွေ တိုးတက်လာစေရန် အလိုအလျောက် စက်များတွင် ဆလင်ဒါနှစ်ထပ်၏ တစ်ပြိုင်တည်း ပူးပေါင်းလုပ်ဆောင်မှုကို သေချာပါစေ။

     • Pneumatic Circuit Switching: ဂစ်များနှင့် ပစ္စတင်များ ၏ ကလစ်/ချိတ်ပိတ်ခြင်း ၊ ဘူတာရုံပြောင်းခြင်း နှင့် pneumatic loop directional ထိန်းချုပ်မှု။

     • စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက် ထွက်လာသည်။: ရိုလာလီဗာ actuators မှတဆင့် လေဖြတ်ခြင်းဆိုင်ရာ အချက်ပြမှု အစပျိုးခြင်းနှင့် စက်ပိုင်းဆိုင်ရာ အပြန်အလှန် အကာအကွယ်ပေးခြင်း။

     • Manual Operation Control: စက်ပစ္စည်း အမှားရှာပြင်ခြင်း၊ လူကိုယ်တိုင် ပြေးခြင်းစခြင်း/ရပ်ခြင်း နှင့် ခလုတ် နှင့် တွန်းဆွဲခြင်း အမျိုးအစားများမှတစ်ဆင့် အကန့်ကို manual ထိန်းချုပ်မှု။

     • ဘေးကင်းရေးကာကွယ်ရေးပတ်လမ်း: အရေးပေါ်ရပ်တန့်ခြင်းကို ပြန်လည်သတ်မှတ်ခြင်း နှင့် သော့ခတ်နိုင်သော နှင့် မှိုခေါင်းကို လှုံ့ဆော်ပေးသည့် ကိရိယာများဖြင့် ဘေးကင်းရေး တံခါးကြား သော့ခတ်ခြင်း အကာအကွယ်။

     • စက်မှုလုပ်ငန်းအထွေထွေအလိုအလျောက်စနစ်ထုပ်ပိုးခြင်း၊ ပုံနှိပ်ခြင်းနှင့် အီလက်ထရွန်နစ်ကုန်ထုတ်ကိရိယာများအတွက် ကြိမ်နှုန်းမြင့်သော အနေအထားထိန်းချုပ်မှုနှင့် ဘက်တီးရီးယားပေါင်းစုံ ချိတ်ဆက်မှု။

8. VM Series မော်ဒယ်ရွေးချယ်မှု နှိုင်းယှဉ်မှု

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VZM500 (VZM5) series 5/2-way mechanical valve သည် ပေါင်းစပ်ထားသည်Rc1/8 စံဆိပ်ကမ်း၊ Cv0.6 အလယ်အလတ် ကြီးမားသော စီးဆင်းမှု၊ စီးရီးအစုံလိုက် ဘက်စုံသုံး လုပ်ဆောင်ချက်များနှင့် ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်မှုမုဒ်များအလိုအလျောက်ဆလင်ဒါ ပြိုင်တူချိတ်ဆက်ထိန်းချုပ်မှု နှင့် pneumatic circuit switching စနစ်များအတွက် စံ mainstream core အစိတ်အပိုင်းဖြစ်ခြင်း။
