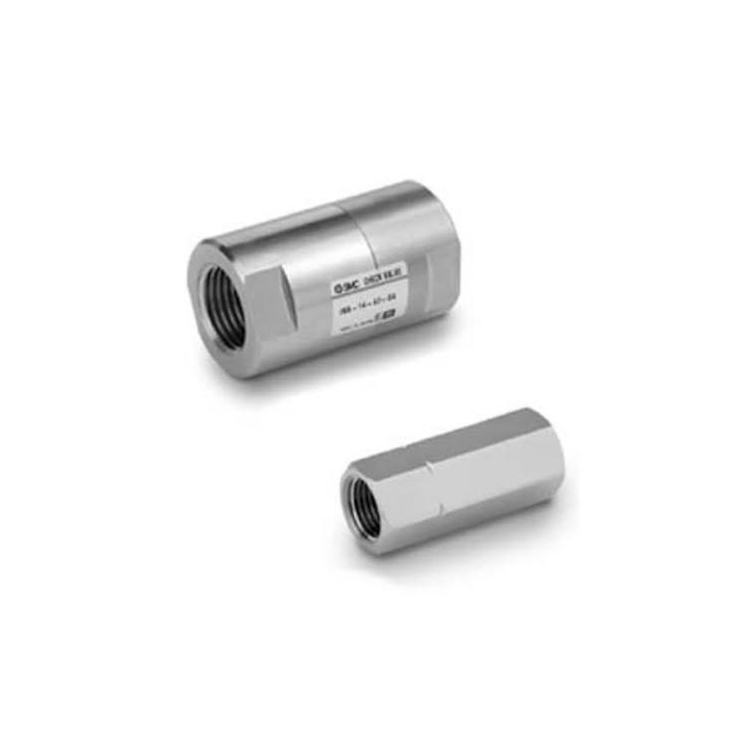

XTO674/INA14 Series Low Cracking Pressure Check Valve

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH XTO674 နှင့် INA14 စီးရီးများသည် အလွန်နိမ့်သောကွဲအက်နေသောဖိအားနှင့် ဖိသိပ်ထားသောလေနှင့်ရေအတွက် နှစ်ဆအလတ်စားတွဲဖက်ပါဝင်သည့် တူညီသည့်ထုတ်ကုန်ပလက်ဖောင်းကို မျှဝေထားသည်။ ဤချည်ကြိုးဖြင့်စစ်ဆေးသည့်အဆို့ရှင်များသည် လေဟာနယ်ဆားကစ်များနှင့် အထွေထွေအဆုတ်စနစ်များတွင် နောက်ပြန်စီးဆင်းမှုကို တားဆီးရန်အတွက် ကျယ်ပြန့်စွာအသုံးပြုထားပြီး ဖိအားနည်းသောအရည်နှင့် ရေပိုက်လိုင်းများအတွက်လည်း သင့်လျော်ပါသည်။ XTO674 သည် အပူချိန်နိမ့်သော လုပ်ငန်းခွင်အခြေအနေများကို အာရုံစိုက်ထားပြီး INA14 သည် စံချိန်စံညွှန်းနှင့် ချေးခံနိုင်ရည်ရှိသော စက်မှုအခြေအနေများကို အကျုံးဝင်သည်။

 မော်ဒယ်ကုဒ် အမျိုးအစားခွဲခြင်းနှင့် အမည်ပေးခြင်း စည်းမျဉ်း

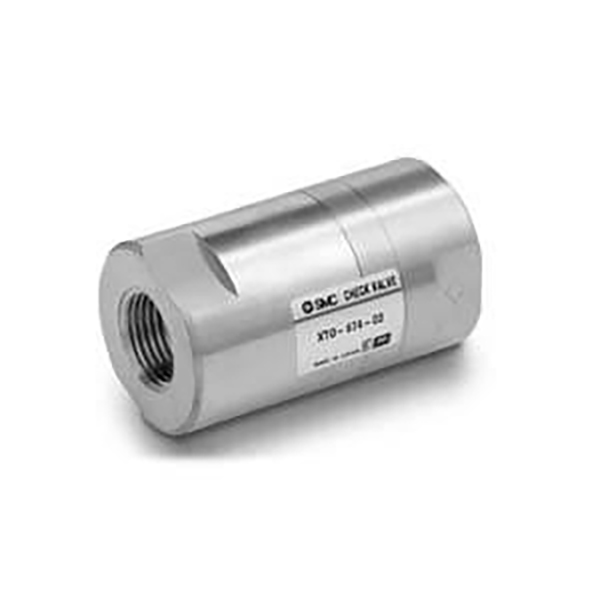

     -- XTO674- ကြေးဝါကိုယ်ထည်၊ အပူချိန်နိမ့်သော ခံနိုင်ရည်ရှိသောဗားရှင်း (-30 ℃ အနည်းဆုံး လည်ပတ်မှုအပူချိန်)

     -- INA14- စံစီးရီး၊ ရွေးချယ်နိုင်သော ကြေးဝါ/SUS304 သံမဏိကိုယ်ထည်၊ ပုံမှန်အပူချိန်အကွာအဝေး (-5 ℃ အနည်းဆုံး)

     -- ဆိပ်ကမ်းအရွယ်အစား နောက်ဆက်အဓိပ္ပါယ်- 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 မျှဝေထားသော Universal Technical Specifications

     -- Cracking Pressure: 0.01 MPa (0.1 bar)၊ လေဟာနယ်နှင့် ဖိအားနည်းဆားကစ်များအတွက် စံပြအလွန်နိမ့်သောအဆင့်

     -- Max Proof Pressure: 1.0 MPa

     -- အသုံးပြုနိုင်သော မီဒီယာ- ဖိသိပ်ထားသော လေ၊ ရေ၊ ဘက်မလိုက် ဓါတ်ငွေ့နှင့် ကြားနေအရည်

  1. Operating Temperature Range

     -- XTO674: -30 ℃ ~ +80 ℃ (cryogenic ခံနိုင်ရည်)

     -- INA14: -5 ℃ ~ +80 ℃

  2. ရွေးချယ်နိုင်သောတံဆိပ်ပစ္စည်းများ

     -- NBR (Standard): လေနှင့် ရေသန့်အတွက်၊ အပူချိန် -5 ~ 60 ℃

     -- FKM- ဆီခံနိုင်ရည်ရှိပြီး အပူချိန် 80 ဒီဂရီအထိ ခံနိုင်ရည်ရှိသည်။

     -- CR- ရာသီဥတုဒဏ်ခံပြီး ပွန်းပဲ့မှုဒဏ်ခံနိုင်သော၊ XTO674 စီးရီးအတွက် ရွေးချယ်နိုင်သည်။

  3. Valve Body Material ရွေးချယ်မှုများ

     -- XTO674- ကြေးဝါကိုယ်ထည်သာ

     -- INA14- ကြေးဝါ / SUS304 သံမဏိ (သော့စိုစွတ်ထားသော အစိတ်အပိုင်းများအားလုံးကို stainless steel)

ရိုးရိုးမော်ဒယ် ကန့်သတ်ချက် နှိုင်းယှဉ်ဇယား

Core Product အားသာချက်များနှင့် Application Scope

 1. အလွန်နိမ့်သော 0.01MPa ကွဲအက်ဖိအား

     - -0.1MPa လေဟာနယ်အခြေအနေအောက်တွင် တည်ငြိမ်သောအဖွင့်၊ ဖုန်စုပ်ခွက်/ဖုန်စုပ်စက်၏ နောက်ပြန်စီးဆင်းမှုကို ထိရောက်စွာရှောင်ရှားပါ။

  2. Bidirectional ယုံကြည်စိတ်ချရသောတံဆိပ်ခတ်ခြင်း။

     - ချောမွေ့သော ရှေ့သို့ စီးဆင်းမှု၊ လုံးဝပြောင်းပြန် ယိုစိမ့်မှု၊ လေဟာနယ်ပန့်များ၊ ဆိုလီနွိုက်အဆို့ရှင်များနှင့် ဆလင်ဒါများကို ပြောင်းပြန်ဖိအားမြင့်တက်မှုကြောင့် ပျက်စီးခြင်းမှ ကာကွယ်ပေးသည်။

  3. Mini inline threaded ဖွဲ့စည်းပုံ

     -- အပိုတပ်ဆင်ခြင်းကွင်းများမပါဘဲ ပြွန်အတွင်းအတွင်း တိုက်ရိုက်တပ်ဆင်ထားပြီး၊ ကျစ်လစ်ကျဉ်းမြောင်းသော စက်ကိရိယာအပြင်အဆင်နေရာနှင့် ကိုက်ညီပါသည်။

 4. Dual medium air & water universal ဒီဇိုင်း

     -- အပိုပစ္စည်းစာရင်းအမျိုးအစားများကို လျှော့ချရန်အတွက် ခြောက်သွေ့သော pneumatic ဆားကစ်များနှင့် ဖိအားနည်းသောအရည်ရေပိုက်လိုင်းများနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

 5. အပြည့်အဝ ဖုန်စုပ်စနစ် လိုက်ဖက်မှု

     -- ဖုန်စုပ်စက်စမ်းသပ်ကိရိယာများနှင့် အနုတ်လက္ခဏာဖိအား လေဟာနယ်လှည့်ပတ်မှုများအတွက် သင့်လျော်သည်။

တပ်ဆင်ခြင်းနှင့် မော်ဒယ်ရွေးချယ်ခြင်း လမ်းညွှန်ချက်များ

  1.  စီးဆင်းမှုလမ်းကြောင်းအမှတ်အသား- အလယ်အလတ်စီးဆင်းမှုလမ်းကြောင်းကိုညွှန်ပြရန်အတွက် မျှား "→" ကို အဆို့ရှင်ကိုယ်ထည်ပေါ်တွင် ရိုက်နှိပ်ထားသည်။ ပြောင်းပြန်တပ်ဆင်ခြင်းသည် အရည်လမ်းကြောင်းကို လုံးဝပိတ်ဆို့သွားမည်ဖြစ်သည်။

  2. Port Size Matching- ပိုက်လိုင်းအချင်းအရ Rc1/8" ~ Rc1/2" ကိုရွေးချယ်ပါ။ Rc1/4" (suffix 02) သည် အသုံးအများဆုံး ယေဘူယျသတ်မှတ်ချက်ဖြစ်သည်။

  3.  မီဒီယာနှင့် အပူချိန် ရွေးချယ်မှု စည်းမျဉ်းများ

     -- အပူချိန်နိမ့်/လေဟာနယ် လုပ်ငန်းအခြေအနေ → XTO674 စီးရီးကို ရွေးပါ။

     --  သာမန်အခန်း-အပူချိန် လေနှင့် ရေသန့် → INA14 NBR တံဆိပ်တုံး
     -- ဆီပါဝင်သော မီဒီယာ သို့မဟုတ် အပူချိန်မြင့် အရည် → FKM ဖလိုရင်း ရော်ဘာတံ ဆိပ်ပါသော INA14

  3. ဖုန်စုပ်စနစ် အကြံပြုထားသည့် အပြင်အဆင်

     -- လေဟာနယ် ဂျင်နရေတာ၊ ဇကာနှင့် စုပ်ခွက်ကြားတွင် စစ်ဆေးသည့်အဆို့ရှင်ကို တပ်ဆင်ပါ။

SOLH ဖလှယ်နိုင်မှု အားသာချက်

     XTO674 နှင့် INA14 သည် တူညီသော စုစုပေါင်းအတိုင်းအတာ၊ thread port အရွယ်အစားနှင့် core performance ဘောင်များကို မျှဝေပါသည်။ စီးရီးနှစ်ခုကို ပိုက်လိုင်းမွမ်းမံမွမ်းမံခြင်းမရှိဘဲ ဆိုက်ပေါ်တွင် တိုက်ရိုက် အစားထိုးနိုင်ပြီး တင်သွင်းသည့် တူညီသော မော်ဒယ်များနှင့် နှိုင်းယှဉ်ပါက ကုန်ကျစရိတ် သာလွန်သော စွမ်းဆောင်ရည်ကို ပေးစွမ်းနိုင်သည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH XTO674 / INA14 သည် အလွန်နိမ့်သော 0.01MPa ကွဲအက်နေသော ဖိအားဖြင့် လေနှင့် ရေမီဒီယာ၊ ရွေးချယ်နိုင်သော ကြေးဝါ/သံမဏိကိုယ်ထည်နှင့် တံဆိပ်ခတ်ထားသည့် ပစ္စည်းအများအပြားကို ပံ့ပိုးပေးကာ ဖုန်စုပ်စက်၊ အအေးမိ၊ ယေဘူယျလေနှင့် ဖိအားနည်းသော စက်မှုပိုက်လိုင်းများအတွက် ယုံကြည်စိတ်ချရသော ပြန်စီးဆင်းမှုကို ဆန့်ကျင်ကာကွယ်ပေးပါသည်။
