ACK Series Angle Cylinder

SOLH ACK ထောင့်ဆလင်ဒါသည် φ25 မှ φ63 အထိ အရွယ်အစား φ25 မှ φ63 အထိ အလှည့်ကျ စံနှုန်း 90° လှည့်ခြင်း / ရွေးချယ်နိုင်သော 180° လှည့်ခြင်း ပေါင်းစပ်ထားသော ဒြပ်ပေါင်းရွေ့လျားမှုကို ပေါင်းစပ်ထားသည်။ ၎င်းတွင် သာလွန်သောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ခိုင်မာမှုနှင့် eccentric loads များကို ပြင်းထန်စွာခံနိုင်ရည်ရှိစေသည့် core design အနေဖြင့် three-guide-groove supporting structure ပါရှိပြီး သာမန် rotary clamp ဆလင်ဒါများထက် မြင့်မားသော angular positioning တိကျမှုကို ±1.5° ရရှိစေသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံ အမျိုးအစား နှစ်ခုကို ရနိုင်သည်- ကျဉ်းသော workpieces များအတွက် single pressure plate နှင့် ကျယ်ပြန့်သော workpieces အတွက် ACKD double pressure plate; နာရီလက်တံပြန်လှည့်သည့် ဘယ်ဘက်လှည့်ခြင်း (L) နှင့် နာရီလက်ယာရစ် ညာလှည့်ခြင်း (R) တို့သည် ဆိုက်အပြင်အဆင်နှင့် ကိုက်ညီရန် ရွေးချယ်နိုင်သည်။ အလုပ်စက်ဝန်း- ပစ္စတင်တံကို ပြန်နုတ်ပြီး မြှောက်လိုက်သည် → အလုပ်ခွင်ဝင်ရောက်စွက်ဖက်မှုကို ရှောင်ရှားရန် လှည့်ပတ်ခြင်း → ကုပ်ခြင်းအတွက် အောက်ဖက်ကို ချဲ့သည်။ ပြန်လည်သတ်မှတ်ခြင်းအတွက် release သည် ပြောင်းပြန်အစီအစဥ်အတိုင်း လုပ်ဆောင်သည်။ ပစ္စတင်လှံတံကို အပူခံအလွိုင်းသံမဏိဖြင့် ပြုလုပ်ထားပြီး ဆလင်ဒါပြွန်သည် ပြင်းထန်သော အန်ဒီဒိုင်းရှင်းဖြင့် ပြုလုပ်ထားပြီး၊ အလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုခံနိုင်ရည်၊ ချေးခံနိုင်ရည်၊ လေယိုစိမ့်မှုနည်းပါးပြီး တာရှည်ဝန်ဆောင်မှုသက်တမ်းကို သိရှိနိုင်ရန် တင်သွင်းထားသော စွမ်းဆောင်ရည်မြင့် အလုံပိတ်ကွင်းများနှင့် လိုက်ဖက်ပါသည်။ အပေါက်များမှတဆင့်အောက်ခြေလေးခုသည်တိုက်ရိုက်တပ်ဆင်ခြင်းနှင့်အနားကွပ်တပ်ဆင်ခြင်းကိုထောက်ပံ့ပေးသည်။ တပ်ဆင်ထားသော အာရုံခံ grooves များသည် ကလစ်နှင့် ထုတ်လွှတ်မှု အခြေအနေကို စောင့်ကြည့်ရန် သံလိုက်ခလုတ် တပ်ဆင်မှုကို လွယ်ကူချောမွေ့စေသည်။ ပေါက်တစ်ခုစီတွင် ပုံသေ စံကုပ်လျှပ်စီးကြောင်း တပ်ဆင်ထားသည်။ φ63 ၏ အမြင့်ဆုံး ကုပ်ဆွဲအားသည် 0.5 MPa လည်ပတ်မှုဖိအားအောက်တွင် 1050 N သို့ ရောက်ရှိသည်။ အလုပ်ဖိအားသည် 0.15 ~ 1.0 MPa ရှိပြီး ကျယ်ပြန့်သောအပူချိန်ကို −20 မှ 80 ℃အထိ လိုက်လျောညီထွေဖြစ်စေသည်။ စက်ကိရိယာတန်ဆာပလာများ၊ ဂဟေဆော်သည့်နေရာချထားခြင်း၊ တံဆိပ်တုံးထုခြင်းလုပ်ငန်းစဉ်များအတွက် ဆန့်ကျင်ဘက်ပြောင်းလဲမှုပြင်ဆင်ခြင်း၊ အီလက်ထရွန်းနစ်ဗန်းများကို ချိတ်ဆွဲခြင်းနှင့် လှည့်ပတ်မှုယန္တရားများအတွက် နေရာချထားခြင်းတို့တွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။ စက်အပြင်အဆင်ကို ရိုးရှင်းစေပြီး တပ်ဆင်နေရာချွေတာရန်အတွက် သီးခြား rotary နှင့် clamping ဆလင်ဒါများကို အစားထိုးပါသည်။ သီအိုရီအရ ကုပ်ကြိုးဆွဲအား ≥ အမှန်တကယ် ဝန် × 1.5 ဘေးကင်းရေးအချက်ဖြင့် သင့်လျော်သော bore အရွယ်အစားကို ရွေးချယ်ပါ၊ စက်ပိုင်းဆိုင်ရာ တိုက်မိခြင်းမှ 3~5 မီလီမီတာ လေဖြတ်ခြင်းအနားသတ်ကို ရွေးချယ်ပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ACK Series Angle Cylinder | 90°/180° လှည့်ခြင်းနှင့် အောက်သို့ ကလစ် 2-in-1 ဆလင်ဒါ

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

SOLH ACK စီးရီးသည် 90°/180° လည်ပတ်မှုနှင့် linear downward clamping motion တို့ကို ပေါင်းစပ်ထားသော စွမ်းဆောင်ရည်မြင့် 2-in-1 ထောင့်ဆလင်ဒါတစ်ခုဖြစ်သည်။ φ25mm မှ φ63mm မှ φ25mm မှ φ63mm အတွင်း bore အရွယ်အစားများကို ဖုံးအုပ်ထားပြီး တိကျမှုနှင့် ခိုင်ခံ့သော eccentric load resistance အတွက် ပရော်ဖက်ရှင်နယ်သုံးလမ်းညွန်-groove ဖွဲ့စည်းပုံကို လက်ခံပါသည်။ ရွေးချယ်နိုင်သော တစ်ဖက်သတ်/နှစ်ထပ် ဖိအားပြားများနှင့် ဘယ်/ညာ လှည့်ပတ်မှု လမ်းညွှန်များသည် ကွဲပြားသော တပ်ဆင်မှု အပြင်အဆင်များနှင့် အပြည့်အဝ လိုက်လျောညီထွေဖြစ်စေသည်။ မြင့်မားသောတင်းကျပ်မှု၊ တာရှည်ခံမှုနှင့် လေးလံသောဝန်ကုပ်မှုစွမ်းရည်တို့ပါရှိသော ACK ဆလင်ဒါကို အလိုအလျောက်ကိရိယာတန်ဆာပလာများ၊ ဂဟေဆော်သည့်နေရာချထားခြင်းနှင့် ထုထည်ပြင်ဆင်ခြင်းလုပ်ငန်းစဉ်များတွင် နေရာလွတ်ကန့်သတ်ထားသော workpiece clamping stations များအတွက် ကျယ်ပြန့်စွာအသုံးပြုပါသည်။

1. Compound Rotation & Clamping လုပ်ဆောင်ချက်

• Standard Working Sequence− နောက်ပြန်ဆုတ်ခြင်း → 90°/180° ဘယ်/ညာ လှည့်ခြင်း → အောက်သို့ ကုပ်ခြင်းအတွက် ထပ်တိုးပါ

• တစ်ဆက်တည်း ပြန်လည်သတ်မှတ်ပါ။: ကုပ်ဖြုတ်ခြင်း → နောက်ပြန်လှည့်ခြင်း → သက်တမ်းတိုးရန်နှင့် ပြန်လည်သတ်မှတ်ရန် ပြန်နုတ်ပါ။

• High-Precision Positioning±1.5° မြင့်မားသောတိကျမှုနှင့်အတူ Standard 90° လှည့်ထောင့်၊ 180° လှည့်နိုင်သော အမျိုးအစားကို ရွေးချယ်နိုင်သည်၊ ထပ်ခါတလဲလဲ လုပ်နိုင်သော နှင့် ယုံကြည်စိတ်ချရသော workpiece positioning ကို သေချာစေသည်။

2. မြင့်မားသော တောင့်တင်းမှုနှင့် တိုးချဲ့ဝန်ဆောင်မှုသက်တမ်း

• Three-Guide-Groove Structure: အကောင်းမွန်ဆုံးသော လမ်းကြောင်းသုံးသွယ်လမ်းညွှန် ဒီဇိုင်းသည် ပြောင်မြောက်သော ရွေ့လျားမှု တည်ငြိမ်မှု၊ မြင့်မားသော လမ်းညွှန်တိကျမှုနှင့် ခိုင်ခံ့သော တွန်းလှန်နိုင်မှု စွမ်းရည်ကို ပေးဆောင်သည်၊ ကုပ်နေစဉ် eccentric load ကို ထိထိရောက်ရောက် ခုခံနိုင်စွမ်းရှိသည်။

• High-Strength Material Configuration: ပစ္စတင်တံသည် အလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုခံနိုင်ရည်နှင့် တာရှည်ခံမှုအတွက် အပူကုသမှုလုပ်ငန်းစဉ်ဖြင့် အထူးအလွိုင်းစတီးကို လက်ခံပါသည်။ ဆလင်ဒါကိုယ်ထည်သည် သံချေးတက်မှုကို ခံနိုင်ရည်ရှိပြီး ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တောင့်တင်းမှုကို မြှင့်တင်ရန် ခက်ခဲသော anodizing ကုသမှုကို ခံယူသည်။

• ပရီမီယံ တင်သွင်းထားသော တံဆိပ်များ: ရှုပ်ထွေးသော လုပ်ငန်းခွင်အခြေအနေများနှင့် လိုက်လျောညီထွေစွာ တင်သွင်းလာသော တံဆိပ်တုံးပစ္စည်းများကို လက်ခံရရှိကာ လေယိုစိမ့်မှုကို ထိရောက်စွာ လျှော့ချပေးပြီး ဆလင်ဒါ၏ အလုံးစုံဝန်ဆောင်မှုသက်တမ်းကို များစွာ တိုးမြှင့်ပေးပါသည်။

3. ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်ခြင်းနှင့် ကွဲပြားသော ဖွဲ့စည်းမှုပုံစံ

• ရွေးချယ်နိုင်သော Pressure Plate အမျိုးအစားများကျဉ်းသော workpieces များအတွက် ACK တစ်ဖက်တည်းဖိအားပြား၊ ကျယ်ပြန့်သော workpieces များအတွက် ACKD နှစ်ထပ်ဖိအားပန်းကန်၊

• ချိန်ညှိနိုင်သော အလှည့်အပြောင်း: L (လက်ယာရစ်ပြန်လှည့်သည့် ဘယ်ဘက်လှည့်ခြင်း) နှင့် R (လက်ယာရစ် ညာဖက်လှည့်ခြင်း) တို့ကို မတူညီသောနေရာရှိ ဘူတာရုံအပြင်အဆင်များနှင့် ကိုက်ညီရန် ရွေးချယ်နိုင်သည်။

• Universal Mounting ဒီဇိုင်း: flange mounting နှင့် လိုက်ဖက်သော တိုက်ရိုက်ပြင်ဆင်မှုအတွက် အောက်ခြေ 4 ပေါက် တပ်ဆင်ထားသည်။ သီးသန့်စံခလုတ်ခလုတ်များသည် တည်နေရာကိုသိရှိနိုင်စေရန် သံလိုက်ခလုတ်များ တပ်ဆင်ရာတွင် အဆင်ပြေစေပါသည်။

မော်ဒယ်အမည်သတ်မှတ်ခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများ အပြည့်အစုံ

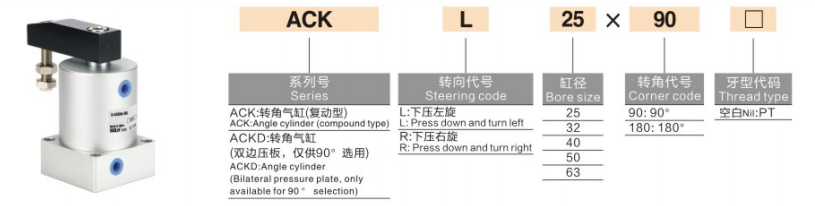

1. ရိုးရိုးစံနမူနာများ: ACKL25-90၊ ACKDR40-90

Code အပိုင်း	အဓိပ္ပါယ်
ACK/ACKD	စီးရီးအမျိုးအစား- ACK = တစ်ဖက်သတ်ဖိအားပန်းကန်၊ ACKD = နှစ်ထပ် ဖိအားပြား
L/R	လှည့်ခြင်း ဦးတည်ချက်- L = ဘယ် (လက်ယာရစ်ရစ်); R = ညာဘက် (လက်ယာရစ်)
၂၅/၄၀	အရွယ်အစား- φ25/32/40/50/63mm
၉၀/၁၈၀	လှည့်ထောင့်- 90° (စံ) / 180° (ချန်လှပ်ထားနိုင်သည်)

2. စံအမိန့်နမူနာများ

• တစ်ဖက်သတ် ဘယ်လှည့် 90°: ACKL25-90 (φ25 ဖောက်၊ ဘယ်ဘက်လှည့်ခြင်း၊ 90° စံထောင့်)

• ညာဘက်နှစ်ချက်လှည့်ခြင်း 90°: ACKDR32-90 (φ32 ဖောက်၊ နှစ်ထပ်ပန်းကန်၊ ညာဘက်လှည့်ခြင်း၊ 90° ထောင့်)

• အကြီးစား Bore Heavy-Duty အမျိုးအစား: ACKL63-90 (φ63 အမြင့်ဆုံး ဖောက်၊ ဘယ်လှည့်၊ လေးလံသောဝန်ကို ကုပ်ရန်အတွက် 90° ထောင့်)

အထွေထွေနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (20 ℃၊ 0.5MPa စံသတ်မှတ်ချက်အခြေအနေ)

1. အခြေခံသတ်မှတ်ချက်များ

• လည်ပတ်မှုမုဒ်- နှစ်ချက်သရုပ်ဆောင်သော ဒြပ်ပေါင်းရွေ့လျားမှု (လှည့်ခြင်းနှင့် အောက်သို့ ကုပ်ခြင်း)

• အလုပ်ဖိအားအတိုင်းအတာ: 0.15~1.0MPa; သက်သေဖိအား: 1.5MPa

• ပတ်ဝန်းကျင် အပူချိန်: -20 ℃ ~ 80 ℃

• Piston လည်ပတ်နှုန်း: 50~200mm/s

• လှည့်ထောင့်: 90° (စံ); 180° (ချန်လှပ်ထားနိုင်သည်)

• Standard Clamping Stroke: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. သီအိုရီအရ Clamping Force (ယူနစ်- N @0.5MPa)

အရွယ်အစား (မီလီမီတာ)	φ25	φ32	φ40	φ50	φ63
Clamping Force (N)	165	270	425	660	1050

3. ထုတ်ကုန်အလေးချိန် (ယူနစ်- ကီလိုဂရမ် @90° စံအမျိုးအစား)

အရွယ်အစား (မီလီမီတာ)	φ25	φ32	φ40	φ50	φ63
အလေးချိန် (ကီလိုဂရမ်)	0.6	0.9	1.5	2.4	3.8

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• စက်ကိရိယာနှင့် ဂဟေဆော်သည့် ကိရိယာများ: workpiece positioning clamping, welding fixing and stamping station anti-shifting အတွက် စံပြ ပေါင်းစပ်လည်ပတ်ခြင်းနှင့် ကုပ်ခြင်း 2-in-1 လုပ်ဆောင်ချက်သည် စက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံကို ရိုးရှင်းစေပြီး တပ်ဆင်နေရာအား သက်သာစေသည်။

• အီလက်ထရွန်းနစ် နှင့် တိကျမှု အစိတ်အပိုင်း စီမံဆောင်ရွက်ခြင်း: pallet ကုပ်ခြင်း၊ jig fixing နှင့် micro-precision part positioning အတွက် သင့်လျော်သည်။ ၎င်းတွင် မြင့်မားသော နေရာချထားမှု တိကျမှုနှင့် ဖုန်မှုန့်ထုတ်လုပ်မှု နည်းခြင်းတို့ ပါ၀င်ပြီး တင်းကျပ်သော တိကျမှုနှင့် သန့်ရှင်းမှု လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

• အလိုအလျောက်လွှဲပြောင်းယန္တရား: rotary table limiting၊ flipping mechanism positioning နှင့် short-stroke clamping stations များအတွက် တွင်ကျယ်စွာ အသုံးချပြီး တည်ငြိမ်၊ ချောမွေ့ပြီး ထပ်ခါတလဲလဲ ပေါင်းစပ်လှုပ်ရှားနိုင်သော စွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။

• Heavy-Duty Fixing Working Conditions: ခိုင်ခံ့သော ကုပ်ကြိုးဆွဲအားနှင့် အလွန်ကောင်းမွန်သော ဆန့်ကျင်ဘက်-ဗဟိုပြု-ဝန် စွမ်းရည်ဖြင့်၊ ၎င်းသည် လေးလံသော workpiece ကို ကုပ်ခြင်း၊ မှိုပြုပြင်ခြင်းနှင့် ကြီးမားသော တိကျစွာ အနေအထားသတ်မှတ်ခြင်းဆိုင်ရာ အခြေအနေများကို အပြည့်အဝလိုက်လျောညီထွေဖြစ်စေသည်။

3-အဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

၁။ အရွယ်အစား ရွေးချယ်မှု: အမှန်တကယ် ကုပ်တွယ်နေသော ဝန်နှင့်အညီ bore အရွယ်အစားကို ရွေးချယ်ပါ။ သီအိုရီအရ ကုပ်ဆွဲအား ≥ အမှန်တကယ် ဝန် × 1.5 ဘေးကင်းရေးအချက်ကို သေချာပါစေ။ လေးလံသောအလုပ်အခြေအနေများအတွက် φ40 သို့မဟုတ် ပိုကြီးသော bore ကို ဦးစားပေးပါ။

၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။: စံကုပ်ကြိုးသည် 12 မီလီမီတာမှ 30 မီလီမီတာအထိ ရှိသည်။ လည်ပတ်နေစဉ် စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်မဖြစ်စေရန် 3~5mm stroke margin ကို workpiece အမြင့်အလိုက် သိမ်းဆည်းပါ။

၃။ ဖွဲ့စည်းမှုရွေးချယ်မှု

￮ Pressure Plate အမျိုးအစား: ကျဉ်းမြောင်းသော workpieces အတွက် ACK ကို တစ်ဖက်သတ်ပန်းကန်ကို ရွေးပါ။ ကျယ်ပြန့်သော workpieces အတွက် ACKD နှစ်ထပ်ပန်းကန်ကို ရွေးချယ်ပါ။

￮ လှည့်ခြင်း ဦးတည်ချက်- အမှန်တကယ် ဘူတာရုံ အပြင်အဆင်နှင့် စက်ပိုင်းဆိုင်ရာ စွက်ဖက်မှု အခြေအနေများအလိုက် L ဘယ်လှည့်ခြင်း သို့မဟုတ် R ညာလှည့်ခြင်းအား ရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH ACK စီးရီးထောင့်ဆလင်ဒါသည် 90°/180° လည်ပတ်မှုနှင့် အောက်ဖက်ကုပ်တွဲမှုကို ပံ့ပိုးပေးသည့် တိကျသောသုံးလမ်းပြ-ဂရုဗ်ဖွဲ့စည်းပုံကို လက်ခံပါသည်။ ရွေးချယ်နိုင်သော single/double-sided pressure plates၊ flexible left/right rotation နှင့် အလွန်ကောင်းမွန်သော heavy-load anti-deflection performance နှင့်အတူ၊ ၎င်းသည် space-constrained automated fixture stations အမျိုးမျိုးအတွက် ကြံ့ခိုင်မှုမြင့်မားပြီး တာရှည်ခံသည့်ဖြေရှင်းချက်တစ်ခုဖြစ်သည်။
