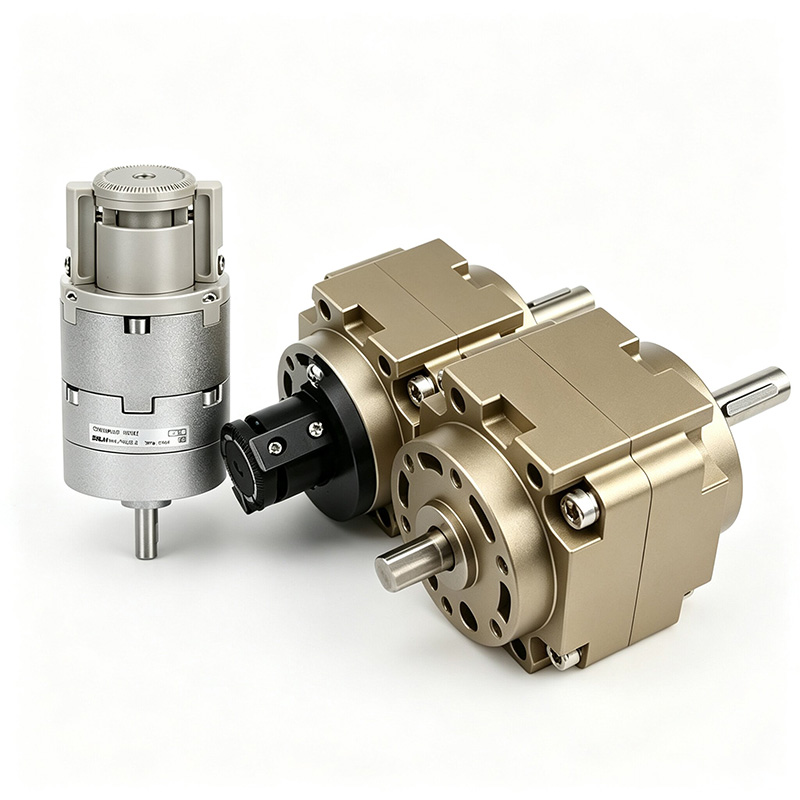

CRB1/CRB2 Series Vane Type Rotary Actuator

CRB1 / CRB2 Series Vane အမျိုးအစား Rotary Actuator (SOLH လဲလှယ်နိုင်သော)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်းနှင့် စီးရီး Core ကွာခြားချက်

     SOLH CRB1 နှင့် CRB2 များသည် တစ်ခုတည်း/နှစ်ထပ် ဗင်ကားများဖြင့် မောင်းနှင်သော ဗင်အမျိုးအစား ရိုတာရီလွှဲဆလင်ဒါများဖြစ်သည်။ gear meshing clearance မပါဘဲ၊ ၎င်းတို့သည် အလွန်ကျစ်လစ်သိပ်သည်းသော ကိုယ်ထည်၊ rotary inertia နည်းပါးပြီး အလွန်မြန်သော တုံ့ပြန်မှုကို ပါရှိသည်။

     -- CRB2 (Small Series) : ပေါ့ပါးသောဝန်နှင့် ကျဉ်းသောနေရာအတွက် 10 ~ 40mm ကို ဖောက်၊ ကျစ်လစ်ပေါ့ပါးသော ဒီဇိုင်း

     -- CRB1 (Large Series) : လေးလံသောဝန်နှင့် မြင့်မားသော torque အတွက် 50 ~ 100 မီလီမီတာ Bore၊ သာလွန်သောသက်ရောက်မှုခံနိုင်ရည်ရှိသော အပြည့်အ၀ရှိသော bearing ပံ့ပိုးမှု

     Single vane max swing angle 270°/280° အထိ၊ double vane max 90°/100° အထိ။ လျင်မြန်သော rotary လှန်ခြင်း၊ အညွှန်းပြုလုပ်ခြင်းနှင့် automation stations နေရာချထားခြင်းတို့အတွက် တွင်ကျယ်စွာအသုံးပြုသည်။

  1. CRB2 အသေးစား Standard Series

     -- ဖောက်အရွယ်အစား- 10၊ 15၊ 20၊ 30၊ 40 မီလီမီတာ

     -- ဗန်းရွေးချယ်မှုများ- S single vane / D double vane

     -- Swing Angle- တစ်ခုတည်းသောဗန်း 90°/180°/270°; နှစ်ထပ်ဗန်း 90°/100°

     -- Core အားသာချက်များ- အလွန်ကျစ်လစ်သိပ်သည်းစွာ၊ ပေါ့ပါးသော၊ နိမ့်သောစတင်မှုဖိအား၊ ဘေး/axial dual porting၊ စိတ်ကြိုက်ထောင့်ချိန်ညှိကိရိယာနှင့် သံလိုက်ခလုတ်

     -- အသုံးချပရိုဂရမ်များ- မြန်နှုန်းမြင့်လည်ပတ်မှု၊ ကန့်သတ်ထားသော အာကာသကိရိယာများ၊ 3C လျှပ်စစ်ပစ္စည်းများ၊ ထုပ်ပိုးမှု၊ အသေးစား အလိုအလျောက်စနစ်

  2. CRB1 အကြီးစား Heavy-Duty Series

     -- ဖောက်အရွယ်အစား- 50၊ 63၊ 80၊ 100 မီလီမီတာ

     -- ဗန်းရွေးချယ်မှုများ- S single vane / D double vane

     -- Swing Angle- တစ်ခုတည်းသောဗန်း 90°/180°/270°/280°; နှစ်ထပ်ဗန်း 90°/100°

     -- Core အားသာချက်- မြင့်မားသောအထွက် torque၊ လေးလံသောဝန်ထမ်းများ၊ အပြည့်ထမ်းပိုးပံ့ပိုးမှု၊ ရှော့ခ်ဒဏ်ခံနိုင်မှု၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်း

     -- အသုံးချပရိုဂရမ်များ- လေးလံသော workpiece လှန်ခြင်း၊ အကြီးစားအညွှန်းကိန်းခြင်း၊ လေးလံသော rotary ပစ္စည်းများ၊ အကြီးစားစက်မှုလုပ်ငန်းစုပေါင်းလိုင်းများ

Universal Core နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

  1. အထွေထွေစံသတ်မှတ်ချက်များ

  2. သီအိုရီအထွက် ရုန်းအား @ 0.5MPa (Core Selection Index)

   2.1 CRB2 Torque ဇယား

   2.2 CRB1 Torque ဇယား

 3 ခွင့်ပြုနိုင်သော Radial & Axial Load ရည်ညွှန်းချက်

     -- CRB2-20- Radial 120N၊ Axial 80N

     -- CRB1-50- Radial 245N၊ Axial 196N

     -- CRB1-100- Radial 588N၊ Axial 490N

Internal Structure & Vane Working Principle

  1. အဓိက အစိတ်အပိုင်းများ- ဆလင်ဒါကိုယ်ထည်၊ တစ်ခုတည်း/နှစ်ထပ် rotary vane၊ အထွက်ဝင်ရိုး၊ တံဆိပ်ခတ်တပ်ဆင်ခြင်း၊ အဆုံးရော်ဘာကြားခံ၊ ထောင့်ချိန်ညှိမှု bolts

  2. အလုပ်လုပ်သောယုတ္တိ- အခန်းတွင်း အိတ်ဇောများ ဆန့်ကျင်ဘက်ရှိနေစဉ် ဗဟိုရိုးရိုးတစ်ဝိုက်သို့ လှည့်ရန် ဗန်းကို တွန်းထုတ်ရန် အခန်းတစ်ခုထဲသို့ ဖိသိပ်ထားသောလေသည် ဝင်လာပါသည်။

     -- နှစ်ထပ်ဗန်း- Torque နှစ်ဆတိုးလာပြီး ကန့်သတ်လွှဲထောင့် ≤100°

     -- Single vane- 270° အထိ ပိုကျယ်သော လွှဲအကွာအဝေး

  3. ထူးခြားသော Core အားသာချက်များ

     -- ဂီယာနှင့် ထိန်သိမ်းဖွဲ့စည်းပုံ၊ ကျောဘက်အတားအဆီးမရှိ၊ ထိခိုက်တုန်ခါမှုမရှိဘဲ ချောမွေ့သော အသံတိတ်လှည့်ခြင်း။

     -- အလွန်ကျစ်လစ်သိပ်သည်းသော ကောက်ကြောင်း၊ ရိုတာရီယာနည်းပါးသော၊ အလွန်မြန်သောတုံ့ပြန်မှု (90° rotation < 0.1s)

    -- အတွင်းပြွန်နှင့် ဝါယာကြိုးလမ်းကြောင်းအတွက် အဆင်ပြေစေသော ရှပ်တစ်ဆင့် အခေါင်းပေါက်

     - လေဖြတ်ခြင်းကန့်သတ်မှုအတွက် Dual end fine-tune bolts; single vane 0~270°၊ double vane 0~90°

မော်ဒယ် Coding စည်းမျဉ်းများ အပြည့်အစုံ

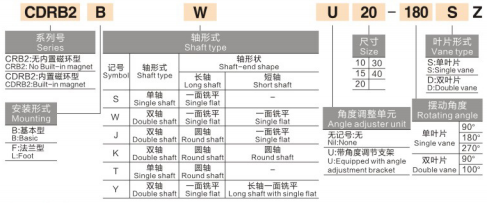

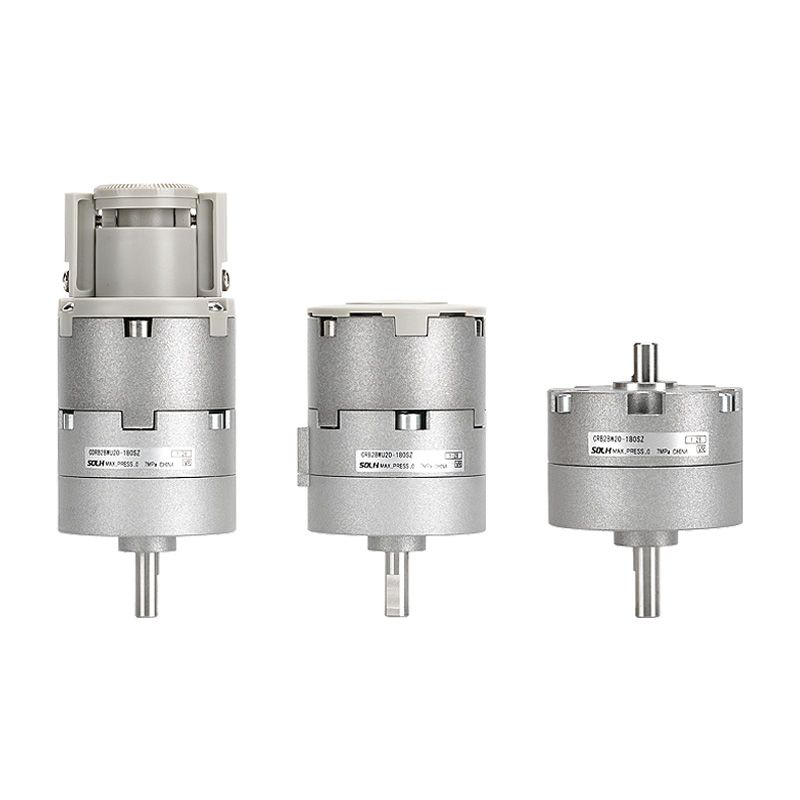

  1. CRB2 မော်ဒယ် ဥပမာ- CRB2BW20-180SZ

     -- CRB2 = သေးငယ်သော လှည့်ပတ်လည်ပတ်မှု စီးရီး

     -- B = အခြေခံအနားကွပ် mount; L = ခြေထောက်ကွင်း mount

     -- W = နှစ်ဆ တိုးချဲ့ထားသော ရှပ်၊ blank = ရိုးတံတစ်ခုတည်း

     -- 20 = ဖောက်အရွယ်အစား (10/15/20/30/40)

     -- 180 = Swing angle (90/180/270)

     -- S = တစ်ခုတည်းသောဗန်း။ D = နှစ်ထပ်ဗန်း

     -- Z = ထောင့်ချိန်ညှိယူနစ် တပ်ဆင်ထားသည်။ blank = ချိန်ညှိမှုမပါဘဲစံ

          ရှေ့ဆက် CDRB2 = သံလိုက်ခလုတ် တပ်ဆင်မှုအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်

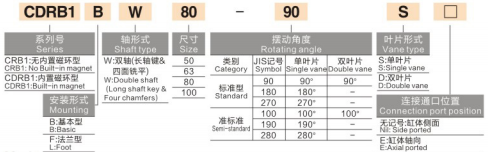

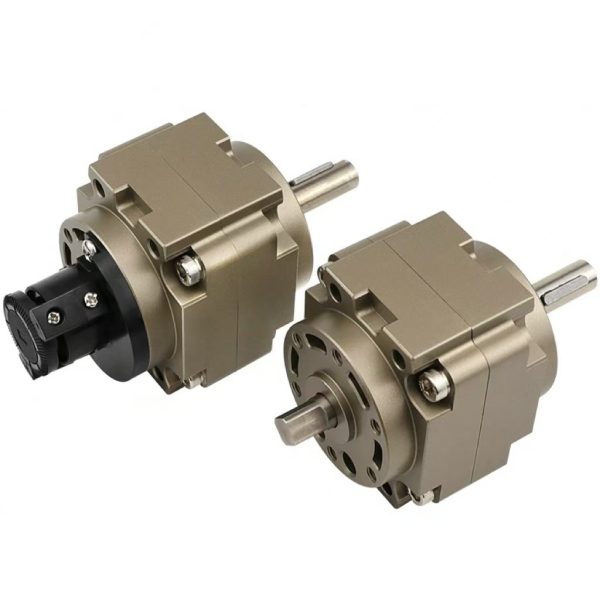

  2. CRB1 မော်ဒယ် ဥပမာ- CRB1BW50-90D

     -- CRB1 = အကြီးစား အကြီးစား ဗင်ကား ရိုတာရီစီးရီး

     -- B = အခြေခံ mount; W = နှစ်ထပ်ရိုးတံ

     -- 50 = ဖောက်အရွယ်အစား (50/63/80/100)

     -- 90 = Swing angle (90/180/270/280)

     -- D = နှစ်ထပ်ဗန်း။ S = လူပျို

        ရှေ့ဆက် CDRB1 = သံလိုက်လက်စွပ် ပေါင်းစပ်မော်ဒယ်

အဆင့်ဆင့်ရွေးချယ်ရေးလမ်းညွှန် & စက်မှုအသုံးချမှုများ

  1. ရွေးချယ်ရေး ဦးစားပေး စည်းကမ်းများ

     -- Torque & Dimension ပိုင်းခြားခြင်း- Light load ကျဉ်းသော နေရာ → CRB2 (10~40); ပြင်းထန်သောမြင့်မားသော torque လည်ပတ်မှု → CRB1 (50~100)

     -- Swing angle လိုအပ်ချက်- 90° ကျော် လှည့်ခြင်း → Single vane S; 90° အတွင်း အမြင့်ဆုံး torque → Double vane D

     -- တိကျမှုနှင့် မြန်နှုန်း အပေးအယူ- အပေးအယူလုပ်ခြင်း- Vane အမျိုးအစား သုည တုံ့ပြန်မှု၊ ထပ်ခါတလဲလဲ နေရာချထားခြင်း ±0.1°၊ မြန်နှုန်းမြင့် အလင်းလုပ်ငန်းအတွက် အကောင်းဆုံး၊ လေးလံသောတိကျမှုမြင့်မားသောထမ်းပိုးဝန်သည် MSQ rack-pinion rotary table ကိုနှစ်သက်သည်။

     -- လုပ်ဆောင်ချက်ရွေးချယ်မှုများ- ထောင့်ဖြတ်ကန့်သတ်မှု လိုအပ်သည်- နောက်ဆက်တွဲ Z ထောင့်ချိန်ညှိယူနစ်ကို ရွေးချယ်ပါ။ PLC အနေအထား တုံ့ပြန်ချက် လိုအပ်သည် – CDRB သံလိုက်ပေါင်းစပ်ထားသော မော်ဒယ်ကို ရွေးချယ်ပါ။

  2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- Light-duty လိုင်းများ- အီလက်ထရွန်နစ် အစိတ်အပိုင်း လှန်ခြင်း၊ အညွှန်းလှည့်ခြင်း၊ ပုလင်းအဖုံးတင်းခြင်း၊ အသေးစားပစ္စည်း အမျိုးအစားခွဲခြင်း

     -- လေးလံသောဘူတာများ- ကြီးမားသောလုပ်ငန်းခွင် 90°/180° လှည့်ပတ်မှု၊ တပ်ဆင်လိုင်းအညွှန်းကိန်း၊ လေးလံသော rotary ကုပ်ကိရိယာများ

     -- အထွေထွေစက်မှုလုပ်ငန်းများ- ထုပ်ပိုးခြင်း၊ ပုံနှိပ်ခြင်း၊ အစားအစာ စီမံဆောင်ရွက်ပေးခြင်း အပြည့်အဝ အလိုအလျောက် လှည့်ပတ်နေရာချထားရေး စခန်းများ

စွမ်းဆောင်ရည် နှိုင်းယှဉ်ချက်- CRB Vane VS MSQ Rack & Pinion Rotary Actuator

စာကြောင်းတစ်ကြောင်း

     အနှစ်ချုပ်SOLH CRB2 အသေးစားနှင့် CRB1 အကြီးစား ဗင်အမျိုးအစား rotary actuators များသည် 0.05 ~ 24N·m အရှိန်နှုန်းနှင့် အရှိန်ပြင်းသော အရှိန်နှုန်းနှင့် အရှိန်အဟုန်မြင့်သော ကလစ်ဆွဲခြင်းအတွက် ပြီးပြည့်စုံသော 0.05 ~ 24N·m တုန်ခါမှုနှုန်း၊ မြင့်မားသော အရှိန်နှင့် အရှိန်အဟုန်မြင့်သော ကုပ်နံပါတ် 24N·m တို့ပါ၀င်ပါသည်။ အီလက်ထရွန်းနစ်ပစ္စည်းများ၊ ထုပ်ပိုးမှုနှင့် လေးလံသော တပ်ဆင်မှု အလိုအလျောက်စနစ်လိုင်းများ။
