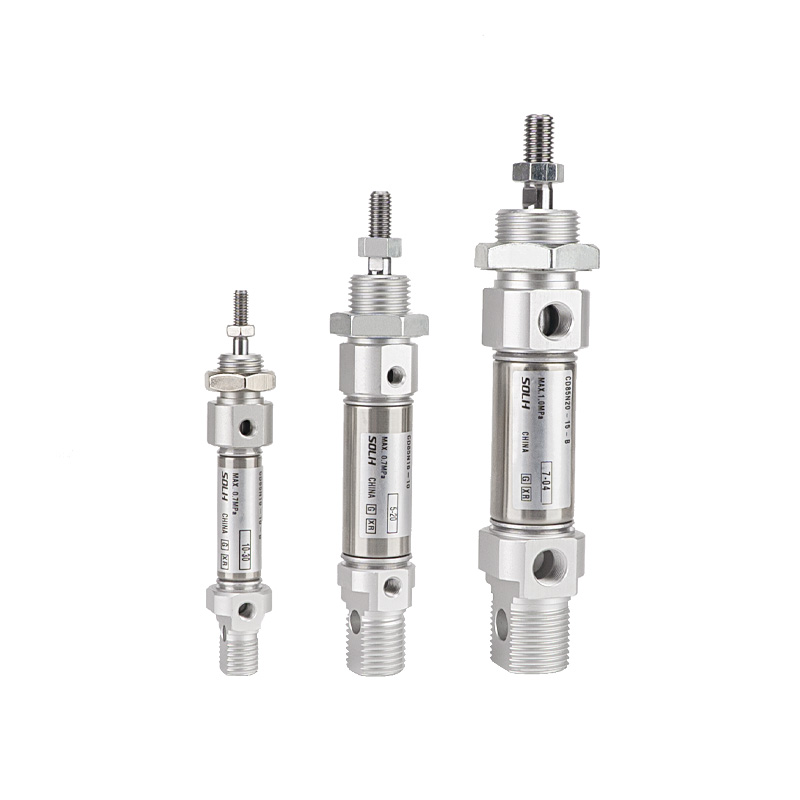

C85 Series Stainless Steel Mini Cylinder

SOLH C85/CD85 သံမဏိဆလင်ဒါအသေးစားသည် ISO 6432 နိုင်ငံတကာစံနှုန်းများနှင့်ကိုက်ညီပြီး ညီမျှသော SMC မော်ဒယ်များနှင့် တိုက်ရိုက်လဲလှယ်နိုင်သည်။ အရွယ်အစားများ- φ8/10/12/16/20/25 မီလီမီတာ။ စည်နှင့် ပစ္စတင်လှံတံများကို 304 stainless steel ဖြင့် ပြုလုပ်ထားပြီး စိုစွတ်သော၊ အပျော့စား အက်ဆစ်နှင့် အယ်လကာလီ ပတ်ဝန်းကျင်များတွင် အသုံးပြုနိုင်သည့်အပြင် အစားအသောက်၊ ဆေးဝါးနှင့် လျှပ်စစ်ပစ္စည်း လုပ်ငန်းများအတွက် သန့်ရှင်းသော ထုတ်လုပ်မှုလိုင်းများကို အသုံးပြုနိုင်သည်။ ဆလင်ဒါသည် ပါးလွှာပြီး ပေါ့ပါးသော ဒီဇိုင်းကို ပါ၀င်သော ချည်တံမပါသော ကန့်လန့်ဖြတ်ထားသော အဆုံးထုပ်ပုံစံကို လက်ခံထားသည်။ ပြီးပြည့်စုံသောမျိုးကွဲများတွင် စံနှစ်ထပ်သရုပ်ဆောင်ခြင်း၊ တစ်ခုတည်းသောသရုပ်ဆောင်ခြင်းစပရိန်ပြန်ခြင်း/တိုးချဲ့ခြင်း၊ နှစ်ထပ်ကြိမ်လုံးထပ်တူကျသည့်အမျိုးအစားနှင့် C85K စတုရန်းမလှည့်သောတံဆလင်ဒါတို့ပါဝင်သည်။ CD85 ဗားရှင်းများတွင် သံလိုက်ခလုတ်များမှတစ်ဆင့် တည်နေရာသိရှိနိုင်စေရန် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်များ တပ်ဆင်ထားပါသည်။ စံချိန်မီရော်ဘာကူရှင်ကို ထောက်ပံ့ပေးသည်။ နောက်ဆက်တွဲ C လေကူရှင်သည် မြန်နှုန်းမြင့်လည်ပတ်မှုအောက်တွင် ထိခိုက်မှုကို စုပ်ယူရန် φ10~25 မော်ဒယ်များအတွက် ရွေးချယ်နိုင်သည်။ အနိမ့်ဆုံးစတင်ဖိအားသည် 0.05MPa သို့ရောက်ရှိပြီး၊ ပစ္စတင်အမြန်နှုန်း 50 မှ 1500 မီလီမီတာ/s မှ 50 မှ 1500 mm/s အထိရေရှည်ဆီကင်းစင်သောလည်ပတ်မှုကို ပံ့ပိုးပေးကာ ကြိမ်နှုန်းမြင့်သောခဏတာလေဖြတ်ခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။ ISO standard mounting options အစုံအလင်ကို ရနိုင်သည်- ပေါင်းစပ် clevis၊ flange၊ foot mount၊ trunnion mount နှင့် အခြားအရာများ။ MI နှင့် MA ဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက C85 သည် တစ်ကမ္ဘာလုံးက အသိအမှတ်ပြုထားသော ISO အတိုင်းအတာများကို ပိုင်ဆိုင်ထားပြီး နိုင်ငံခြားဈေးကွက်တွင် စက်ကိရိယာများ အစားထိုးလဲလှယ်မှုအတွက် ထူးထူးခြားခြား အဆင်ပြေစေပါသည်။ ရွေးချယ်ရာတွင် အနည်းဆုံး 50% တွန်းအားဘေးကင်းရေးအနားသတ်ကို အကြံပြုထားသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

C85 Series Stainless Steel Mini Cylinder (ISO 6432 Standard၊ SMC Compatible System)

အမှတ်တံဆိပ်- SOLH by Richge Technology | ပို့ကုန်-ဦးတည်သော ထုတ်ကုန် ကတ်တလောက်

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

SOLH C85 စီးရီးသံမဏိဆလင်ဒါအသေးစားသည် ISO 6432 နိုင်ငံတကာစံနှုန်း၊ bore range φ8~25mm နှင့် ကိုက်ညီပါသည်။ အင်္ဂါရပ်များ- ကျစ်လစ်သိပ်သည်းသောကောက်ကြောင်း၊ ချေးခံနိုင်ရည်၊ မြန်နှုန်းမြင့်နှင့် ကြိမ်နှုန်းမြင့်မားသောစွမ်းဆောင်ရည်၊ ဆီမပါသောလုပ်ဆောင်ချက်။ အစားအသောက်၊ ဆေးဝါး၊ အီလက်ထရွန်နစ်ပစ္စည်းနှင့် အထွေထွေ အငမ်းမရ အော်တိုမက်တစ် စက်ကိရိယာများတွင် တွင်ကျယ်စွာ အသုံးချခဲ့သည်။

Core Structure & Design အင်္ဂါရပ်များ

1. စံသတ်မှတ်ချက်- ISO 6432 (φ8–φ25)၊ ကမ္ဘာလုံးဆိုင်ရာ အသေးစားဆလင်ဒါစျေးကွက်အတွက် universal mounting dimensions။

2. ပစ္စည်း: 304 သံမဏိစည်၊ ပစ္စတင်တံနှင့်သော့ခတ် nut; စိုစွတ်သော၊ အားနည်းအက်ဆစ်နှင့် အယ်လကာလီ အားနည်းသော လုပ်ငန်းခွင်အခြေအနေများအတွက် သင့်လျော်သော သံချေးတက်ခြင်း၊

3. ဖွဲ့စည်းတည်ဆောက်ပုံ- လိပ်-crimped အဆုံးဦးထုပ်များ၊ တုတ်တံမပါသော၊ ဖြောင့်စင်းသော ဆလင်ဒါပုံသဏ္ဍာန်၊ အရွယ်အစားသေးငယ်ပြီး ပေါ့ပါးသည်။

4. လုပ်ဆောင်ချက် အမျိုးအစားများ

-- ကြိမ်လုံးနှစ်လုံးတွဲ သရုပ်ဆောင်ခြင်း (စံ)

-- တစ်ကိုယ်ရေ သရုပ်ဆောင်ခြင်း (နွေဦးရာသီ / နွေဦးရာသီ သက်တမ်းတိုးခြင်း)

-- ကြိမ်လုံးနှစ်ထပ် ထပ်တူကျသော ဆလင်ဒါ

-- C85K Non-rotating rod အမျိုးအစား

5. ကူရှင်- စံရော်ဘာကူရှင်၊ မြန်နှုန်းမြင့်ရွေ့လျားမှုအောက်တွင် ရိုက်ခတ်မှုကို လျှော့ချရန် φ10–25 အတွက် လေကူရှင် (နောက်ဆက် C) ကို ရွေးချယ်နိုင်သည်။

6. တံဆိပ်ခတ်ခြင်း- ရေနံလှောင်ကန် groove ပါသော အထူးနှစ်သွယ် တံဆိပ်၊ စတင်မှုဖိအားနည်းသော၊ ဆီကင်းစင်သော လုပ်ငန်းအခြေအနေအောက်တွင် တာရှည်ဝန်ဆောင်မှုသက်တမ်း။

7. အနေအထား ထောက်လှမ်းခြင်း- တပ်ဆင်ထားသော သံလိုက်လက်စွပ် (ကုဒ် D) ရွေးချယ်နိုင်သည်; သံလိုက်ခလုတ် တပ်ဆင်မှုမုဒ်များ- A=လမ်းကြောင်း groove၊ B=steel band groove။

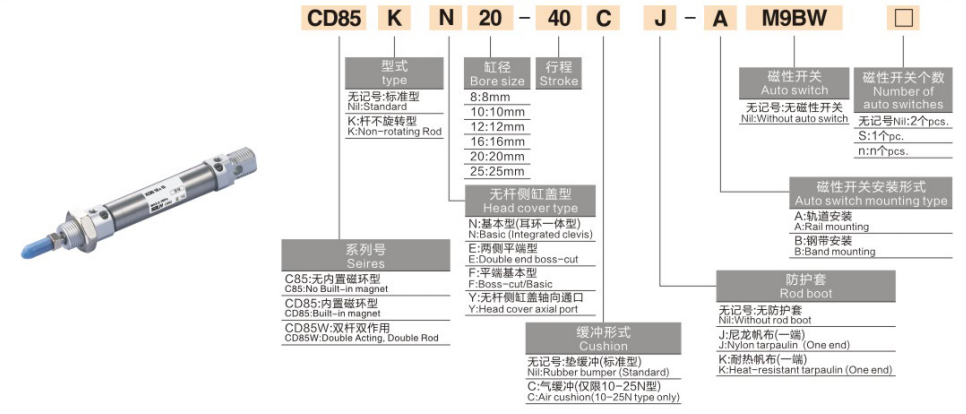

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

1. မော်ဒယ် နမူနာ: CD85N25-100C-B

အပိုင်း	ကုတ်	အဓိပ္ပါယ်
C85	အခြေခံစီးရီး	ISO6432 သံမဏိဆလင်ဒါအသေးစား
D	Magnet ရွေးချယ်မှု	D = တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ ဗလာ=သံလိုက်မရှိ။
N/F/E/K	မူကွဲကုဒ်	N=အခြေခံအမျိုးအစား ပေါင်းစပ် clevis F=Flat end အမျိုးအစား E = တစ်ကိုယ်ရေ သရုပ်ဆောင် K = မလှည့်သောတံ
25	အရွယ်အစား (မီလီမီတာ)	၈၊၁၀၊၁၂၊၁၆၊၂၀၊၂၅
100	လေဖြတ်ခြင်း အရှည်	မက်တယ်။ နှစ်ထပ်သရုပ်ဆောင်မှုအတွက် 400 မီလီမီတာ
C	အုံး	ဗလာ=ရော်ဘာကူရှင်၊ C=Air cushion (φ10~25 ရနိုင်သည်)
B	Mount ကိုပြောင်းပါ။	A=ခြေရာခံ groove; B = စတီးလ်တီးဝိုင်း groove

2. အမှာစာအကိုးအကား ဥပမာ: CD85N16-50

- အခြေခံအမျိုးအစား၊ ဖောက် ၁၆၊ လေဖြတ် ၅၀၊ တပ်ဆင်ထားသော သံလိုက်၊ ရော်ဘာကူရှင်။

Standard Technical Specifications (Double Acting)

ကန့်သတ်ချက် အကြောင်းအရာ	သတ်မှတ်ချက်
အရွယ်အစားများ	φ8,10,12,16,20,25 မီလီမီတာ
လည်ပတ်မှုဖိအား	0.1–1.0MPa; အနိမ့်ဆုံး စတင်မှုဖိအား- 0.05MPa
သက်သေဖိအား	1.5MPa
ပတ်ဝန်းကျင် အပူချိန်	သံလိုက်တပ်ဆင်ထားသောမော်ဒယ်အတွက် -10~+70℃；-10~+60℃
ပစ္စတင်အမြန်နှုန်း	50-1500mm/s၊ မြင့်မားသော ကြိမ်နှုန်း အပြန်အလှန် တုံ့ပြန်မှုအတွက် သင့်လျော်သည်။
အုံး	စံရော်ဘာကူရှင်; လေကူရှင် ရွေးနိုင်သည် (φ10-25)
Air Port Thread	M5×0.8 (φ8–16); G1/8 (φ20–25)
ချောဆီ	အဆီမပါသော အဆီမပါသော လုပ်ဆောင်ချက်ကို ပံ့ပိုးထားသည်။
လေဖြတ်ခြင်း သည်းခံခြင်း။	±1.0 မီလီမီတာ

သီအိုရီပိုင်းတွန်းအားနှင့် ဆွဲငင်အား @0.6MPa (Single Rod၊ Unit:N)

ဖောက် (မီလီမီတာ)	ထိုး (N)	ဆွဲအား (N)	ရည်ညွှန်းအလျားလိုက် Load (ကီလိုဂရမ်)
8	30	27	၁.၅
10	47	43	2.3
12	68	62	3.4
16	121	၁၁၀	6.0
20	188	172	9.4
25	294	270	14.7

ဖောင်များ တပ်ဆင်ခြင်းနှင့် ဆင်းသက်လာသော မော်ဒယ်များ

1. ISO6432 Mounting ရွေးစရာများ

-- N- ပေါင်းစပ် clevis ပါသော အခြေခံအမျိုးအစား (လူကြိုက်အများဆုံး)

-- F- Flat End axial တပ်ဆင်ခြင်း။

-- L- တစ်ခုတည်းခြေတင်တပ်ဆင်ခြင်း / M- နှစ်ထပ်ခြေတင်ခုံ

-- G- Flange Mount

-- NU- Trunnion clevis တပ်ဆင်ခြင်း။

2. Main Derivative ဗားရှင်းများ

-- CD85- တပ်ဆင်ထားသော သံလိုက်လက်စွပ်ဖြင့် သံလိုက်အာရုံခံကိရိယာများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

-- C85K- လှည့်ပတ်ခြင်းမရှိသော စတုရန်းပစ္စတင်တံ၊ ဆန့်ကျင်ဘက်လှည့်ကွက်တည်နေရာ

-- C85E- တစ်ကိုယ်ရေ သရုပ်ဆောင်မှု (နွေဦးရာသီ / နွေဦးရာသီ တိုးချဲ့မှု)

-- CWCD85E- ကြိမ်လုံးနှစ်ထပ် ဆလင်ဒါနှစ်ထပ်၊ တစ်ပြိုင်နက်လှုပ်ရှားမှု

ရွေးချယ်မှု နှိုင်းယှဉ်မှု- C85 VS MI VS MA

1. ✅ C85 အတွက် နှစ်သက်သော အချိန်အခါများ

-- အစားအသောက်၊ ဆေးဝါးနှင့် အီလက်ထရွန်းနစ်လုပ်ငန်း- သံမဏိ၊ သန့်ရှင်းသောအဆင့်၊ သံချေးတက်ခြင်းကို ဆန့်ကျင်သည်။

-- မြန်နှုန်းမြင့် နှင့် ကြိမ်နှုန်းမြင့် စက်ဝန်းများ- 50-1500mm/s တိုတောင်းသော လေဖြတ်ခြင်း

-- ကျစ်လစ်သိပ်သည်းသော စက်ပစ္စည်း အပြင်အဆင်- φ8-25 ပါးလွှာသော ဆလင်ဒါကိုယ်ထည်

-- စိုစွတ်ပြီး အနည်းငယ် အဆိပ်သင့်သော အလုပ်ရုံပတ်ဝန်းကျင်

-- ကမ္ဘာလုံးဆိုင်ရာ အပြန်အလှန်လဲလှယ်မှု လိုအပ်ချက်- တိုက်ရိုက်အစားထိုးမှုအတွက် ISO6432 universal dimension

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

1. Bore ရွေးချယ်မှု- တွန်းအားနှင့် အလျားလိုက်ဝန်ကို တွက်ချက်ပါ၊ အရန် ≥50% ဘေးကင်းရေးအနားသတ်၊ ကြိမ်နှုန်းမြင့်သောလုပ်ဆောင်ချက်အတွက် သေးငယ်သော bore ကိုရွေးချယ်ပါ။

2. လေဖြတ်ခြင်းအတည်ပြုချက်- အပို 10-20mm အနားသတ်ထည့်ပါ။ အမြင့်ဆုံးလေဖြတ် 400 မီလီမီတာ။

3. ဖွဲ့စည်းမှုရွေးချယ်မှု

-- Built-in magnet- ကုဒ် D ထည့်ပါ။

-- မြန်နှုန်းမြင့် ထိခိုက်မှုလျှော့ချရေး- နောက်ဆက်တွဲ C လေကူရှင်ကို ရွေးပါ။

-- Anti-twist လိုအပ်ချက်- K non-rotating version ကို ရွေးပါ။

-- စက်ကိရိယာဖွဲ့စည်းပုံအရ ကိုက်ညီသောတပ်ဆင်ခြင်းပုံစံ- N/F/L/M/G

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH C85/CD85 ISO6432 သံမဏိမီနီဆလင်ဒါသည် တင်သွင်းလာသော SMC စီးရီးများနှင့် အပြည့်အဝလဲလှယ်နိုင်သော၊ မြန်နှုန်းမြင့်ဆီကင်းစင်သောလည်ပတ်မှု၊ တပ်ဆင်ခြင်းနည်းလမ်းမျိုးစုံနှင့် ရွေးချယ်နိုင်သောဆန့်ကျင်ဘက်လှည့်တံ၊ အစားအသောက်၊ ဆေးဘက်ဆိုင်ရာနှင့် အီလက်ထရွန်နစ်အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းများအတွက် စံပြအဖြစ် လိုင်းယာလှုံ့ဆော်ကိရိယာ။
