အမှတ်တံဆိပ်- Richge Technology မှ SOLH

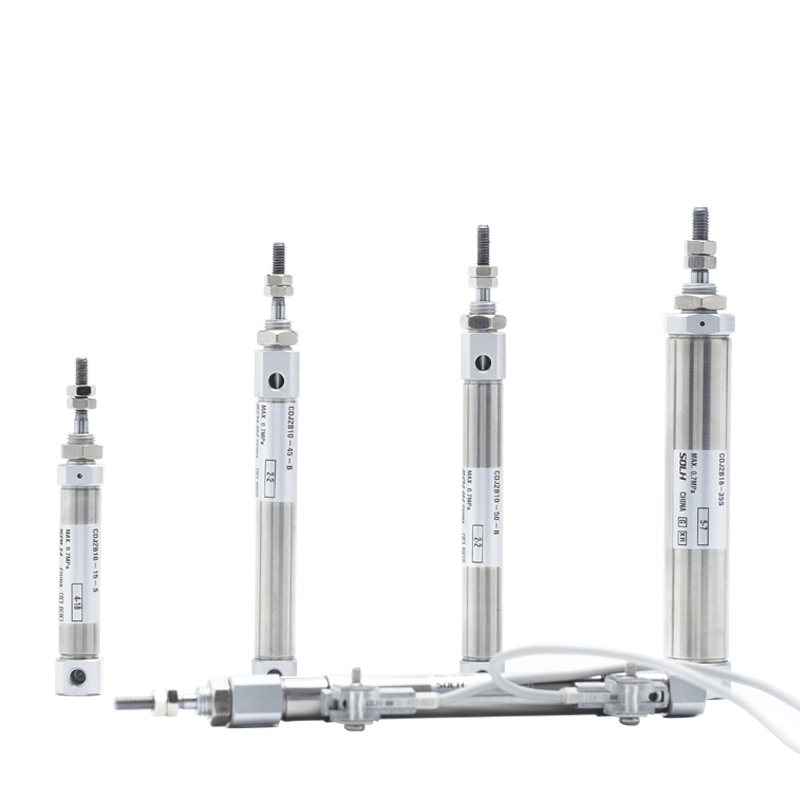

SOLH CDJ2 စီးရီးသည် သံလိုက်လက်စွပ်တပ်ဆင်ထားသော ဘောပင်အမျိုးအစား စတီးလ်အသေးဆလင်ဒါဖြစ်ပြီး SMC CJ2 စီးရီးနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။ အရွယ်အစားများ- φ6/10/16mm ထင်ရှားသောအင်္ဂါရပ်များ- အလွန်ကျစ်လစ်သိပ်သည်းသောကောက်ကြောင်း၊ ပေါ့ပါးသောတည်ဆောက်မှု၊ ချေးခံနိုင်ရည်နှင့် တည်ငြိမ်သောမြန်နှုန်းမြင့် ကြိမ်နှုန်းမြင့်လုပ်ဆောင်မှု။ အီလက်ထရွန်နစ်ပစ္စည်း၊ ဆေးဘက်ဆိုင်ရာ၊ အစားအစာ စီမံဆောင်ရွက်ပေးခြင်းနှင့် တိကျသော အလိုအလျောက်စနစ်ဖြင့် ကန့်သတ်ထားသော အာကာသစခန်းများတွင် တွင်ကျယ်စွာ အသုံးပြုသည်။ mainstream miniature linear actuator။
1. စံသတ်မှတ်ချက်- SMC အသေးစား ဆလင်ဒါ အတိုင်းအတာ စံနှုန်း (ISO စံနှုန်း မဟုတ်သော)၊ စက်မှုလုပ်ငန်းတွင် တပ်ဆင်ခြင်း အတိုင်းအတာနှင့် ကိုက်ညီပါသည်။
2. ပစ္စည်း- 304 stainless steel barrel & piston rod, rust-proof and corrosion resistant, စိုစွတ်သော၊ အားနည်းအက်ဆစ်, အားနည်းအယ်လကာလီနှင့်သန့်ရှင်းသောထုတ်လုပ်မှုပတ်ဝန်းကျင်အတွက်သင့်လျော်သည်။
3. ဖွဲ့စည်းတည်ဆောက်ပုံ- ဖြောင့်စည်ဝိုင်း၊ ကန့်လန့်ဖြတ် အဆုံးထုပ်များ၊ တုတ်တံမပါသော ဒီဇိုင်း၊ အလွန်သေးငယ်သော ထုထည်။ CDJ2-16×100 ခန့်သာ။ 120g
4. လုပ်ဆောင်ချက် အမျိုးအစားများ
-- CDJ2B Double Acting- အစွန်းနှစ်ဖက်စလုံးရှိ လေပေးဝေမှု၊ universal standard model
-- CDJ2E တစ်ကိုယ်တည်းသရုပ်ဆောင်ခြင်း- နွေဦးပြန်လာခြင်း; CDJ2ET- နွေဦး သက်တမ်းတိုး
-- CDJ2KB မလှည့်ခြင်း- လှည့်ကွက်ဆန့်ကျင်ပြီး တိကျသောအနေအထားအတွက် ဆဋ္ဌဂံပစ္စတင်တံ
5. ကူရှင်- စံရော်ဘာကူရှင်၊ ရိုက်ခတ်မှုနှင့် ဆူညံသံများကို လျှော့ချရန် မြန်နှုန်းမြင့်အက်ပ်လီကေးရှင်းများအတွက် လေကူရှင် (နောက်ဆက် Z) ရွေးချယ်နိုင်သည်။
6. တံဆိပ်ခတ်ခြင်း- ဆီလှောင်ကန် groove ဖြင့် ပွတ်တိုက်မှုနည်းသောတံဆိပ်။ စတင်ဖိအားနည်းသော (0.06MPa)၊ ဆီမပါသော လည်ပတ်မှု၊ ဝန်ဆောင်မှုသက်တမ်း ≥5 သန်း လည်ပတ်မှု။
7. Position Detection- Built-in သံလိုက်လက်စွပ်၊ M9B/A93/Z73 စီးရီးသံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော ပစ္စတင်အနေအထားကို စောင့်ကြည့်ခြင်း။

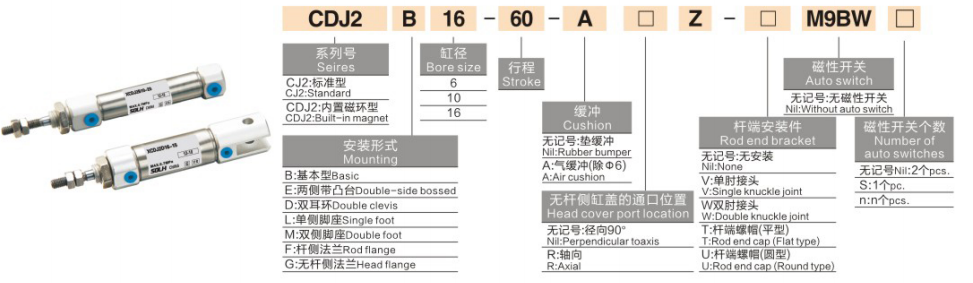

1. မော်ဒယ်ဥပမာ: CDJ2B16-50Z-B
|
အပိုင်း |
ကုတ် |
ကုဒ်အဓိပ္ပါယ် |
| CDJ2 |
စီးရီးကုဒ် |
သံလိုက်ဖြင့် တပ်ဆင်ထားသော သံလိုက်အသေးဆလင်ဒါ |
| B/E/ET/KB |
လုပ်ဆောင်ချက်အမျိုးအစား |
B = နှစ်ထပ်သရုပ်ဆောင်ခြင်း။ E=Single Acting Spring Return ET=Single Acting Spring Extend KB=မလှည့်ဘဲ နှစ်ချက်သရုပ်ဆောင်ခြင်း။ |
|
16 |
အရွယ်အစား (မီလီမီတာ) |
၆/၁၀/၁၆ |
|
50 |
စံနှုန်း (မီလီမီတာ) |
နှစ်ချက်သရုပ်ဆောင်မှု max 200mm; တစ်ခုတည်းသရုပ်ဆောင်မှု အများဆုံး 100 မီလီမီတာ |
|
Z |
ကူရှင်ရွေးချယ်မှု |
ဗလာ = ရော်ဘာကူရှင် Z = လေကူရှင် (φ10/16 ရနိုင်သည်) |
|
B |
Mount Groove သို့ပြောင်းပါ။ |
A=ခြေရာခံ groove; B=Steel Band groove (ဘုံ) |
2. စံအမိန့်အကိုးအကား နမူနာများ
-- CDJ2B10-30-B：Bore10၊ stroke30၊ နှစ်ချက်သရုပ်ဆောင်၊ ရာဘာကူရှင်၊ သံလိုက်တပ်ဆင်ထားသော
-- CDJ2E6-15-B：Bore6၊ stroke15၊ single acting spring return
-- CDJ2KB16-50-B：Bore16၊ stroke50၊ လှည့်ခြင်းမရှိသော ဆဋ္ဌဂံပစ္စတင်တံ
|
ကန့်သတ်ချက် အကြောင်းအရာ |
စံသတ်မှတ်ချက် |
| Bore Range |
φ6, φ10, φ16 မီလီမီတာ |
| လည်ပတ်မှုဖိအား |
0.1~0.7MPa (Single acting:0.2~0.7MPa); မင်း စတင်ဖိအား 0.06MPa |
| သက်သေဖိအား |
1.05 MPa |
| ပတ်ဝန်းကျင် အပူချိန် |
သံလိုက်ခလုတ်များဖြင့် တပ်ဆင်သည့်အခါ -10 ~ +70℃；0 ~ +60℃ |
| လည်ပတ်မှုမြန်နှုန်း |
50 ~ 750 mm/s |
| အုံး |
စံရော်ဘာကူရှင်; φ10/16 အတွက် လေကူရှင် (Z) စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။ |
| Air Port Thread |
ပေါက်များအားလုံးအတွက် M5×0.8 |
| ချောဆီ |
အဆီမပါတဲ့ အဆီမပါတဲ့ အဆီဖုံးတဲ့ လုပ်ဆောင်ချက်ကို ရရှိနိုင်ပါတယ်။ |
| လေဖြတ်ခြင်း သည်းခံခြင်း။ |
±1.0 မီလီမီတာ |
1. Double Acting CDJ2B
|
ဖောက် (မီလီမီတာ) |
ထိုး (N) |
ဆွဲအား (N) |
အနီးစပ်ဆုံး အလျားလိုက်ဝန် (ကီလိုဂရမ်) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. Single Acting CDJ2E (Spring Return @0.5MPa)
| ဖောက် (မီလီမီတာ) |
ထိုး (N) |
Spring Return Force (N) |
အနီးစပ်ဆုံး အလျားလိုက်ဝန် (ကီလိုဂရမ်) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. Mounting Accessories များ
-- B အခြေခံ အမျိုးအစား- အဆုံးထုပ်ကြိုးများမှတဆင့် တိုက်ရိုက်တပ်ဆင်ခြင်း (အသုံးအများဆုံး)
-- F Flange- တံ-ခြမ်း/ခေါင်း-ခြမ်းအနားကွပ် တပ်ဆင်ခြင်း။
-- L Foot bracket- ခြေတစ်ချောင်းတည်း ပြုပြင်ခြင်း။
-- D Double clevis- နောက်နှစ်ထပ် clevis (φ10/16)
-- E Boss mount- အဆုံးထုပ်များတွင် Multi-orientation mounting bosses
2. Main Derivative စီးရီးများ
-- CDJ2B- စံနှစ်ထပ်သရုပ်ဆောင်မှု
-- CDJ2E- တစ်ကိုယ်ရေသရုပ်ဆောင်မှု၊ စပရိန်ပြန်နုတ်ခြင်း (လေဖြတ်ပြီးနောက် အလိုအလျောက်ပြန်နုတ်ခြင်း)
-- CDJ2ET- တစ်ကိုယ်ရေ သရုပ်ဆောင်မှု၊ နွေဦး သက်တမ်းတိုးခြင်း (လေဖြတ်ပြီးနောက် အလိုအလျောက် တိုးချဲ့)
-- CDJ2KB- မလှည့်နိုင်သော ဆဋ္ဌဂံ ပစ္စတင်တံ
-- CDJ2RB- အထက်လူကြီးများ မတပ်ဆင်ဘဲ တိုက်ရိုက် mount ပါးလွှာသော ဗားရှင်း
1. Bore ရွေးချယ်မှု- လိုအပ်သောတွန်းအား/ဝန်ကို တွက်ချက်ပါ၊ အရန် ≥50% ဘေးကင်းရေးအနားသတ်၊ စက်ဘီးစီးနှုန်း ပိုမြင့်ရန်အတွက် သေးငယ်သော bore ကိုရွေးချယ်ပါ။
2. လေဖြတ်ခြင်း အတည်ပြုချက်- ထိရောက်သော ခရီးသွားလာမှုတွင် အပို 10~20mm အနားသတ်ကို ထည့်ပါ။ အများဆုံးလေဖြတ်ခြင်း- နှစ်ဆသရုပ်ဆောင်မှု 200 မီလီမီတာ၊ တစ်ခုတည်းသော သရုပ်ဆောင်မှု 100 မီလီမီတာ။
3. ဖွဲ့စည်းမှု ကိုက်ညီမှု
-- လုပ်ဆောင်ချက်အမျိုးအစား- နှစ်ချက်သရုပ်ဆောင်ခြင်း → B; single acting spring retract → E; ဆန့်ကျင်လှည့်ကွက် နေရာချထားခြင်း → KB
-- ကူရှင်- မြန်နှုန်းမြင့် လုပ်ဆောင်ချက် Z လေကူရှင်ကို ရွေးပါ။
-- အနေအထား တုံ့ပြန်ချက်- သံလိုက်တပ်ဆင်ထားသော မော်ဒယ်ကို ရွေးချယ်ပါ၊ M9B/A93 သံလိုက်ခလုတ်များကို လိုက်ဖက်ပါ။
SOLH CDJ2 သံမဏိဘောပင်အမျိုးအစားမီနီဆလင်ဒါကို SMC CJ2 နှင့် အပြန်အလှန်လဲလှယ်၍ရနိုင်သည်၊ နှစ်ထပ်သရုပ်ဆောင်မှု၊ တစ်ခုတည်းသောသရုပ်ဆောင်ချက်နှင့် မလှည့်နိုင်သော ဆဋ္ဌဂံတံမျိုးကွဲများ၊ ရော်ဘာ/လေကူရှင် စိတ်ကြိုက်ရွေးချယ်နိုင်သည်၊ သံချေးမတက်နိုင်သော ဒီဇိုင်း၊ စံပြကျစ်လစ်သိပ်သည်းသော ကြိမ်နှုန်းမြင့်သေးငယ်သော linear actuator နှင့် အီလက်ထရွန်နစ်ပစ္စည်း၊ ဆေးဘက်ဆိုင်ရာနှင့် အစားအသောက် အလိုအလျောက်သုံးကိရိယာများ။
