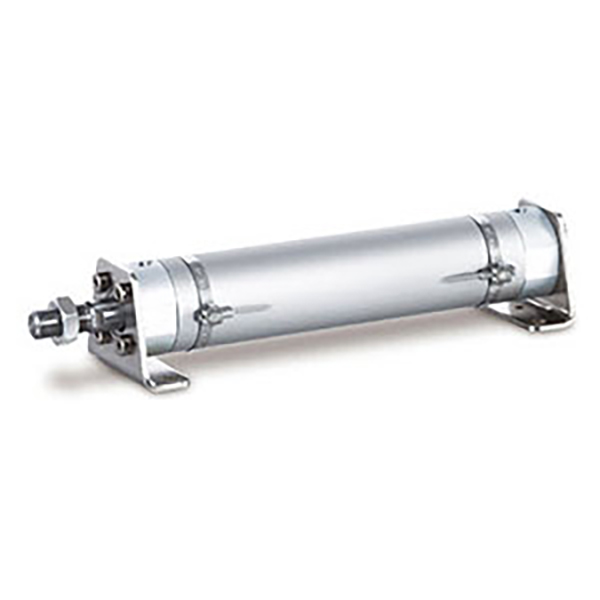

CG1/CDG1 Series အလူမီနီယမ် ပေါ့ပါးသော အဝိုင်းဆလင်ဒါ

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

    SOLH CG1/CDG1 အလူမီနီယမ် ပေါ့ပါးသော အဝိုင်းဆလင်ဒါ၊ φ20 ~ 100mm ဖောက်၊ အဟောင်း SMC CA1 စီးရီးအတွက် ဆက်ခံမည့်နေရာကို အပြည့်အဝ လဲလှယ်နိုင်သော တပ်ဆင်မှုအတိုင်းအတာ။ အင်္ဂါရပ်များ- ပေါ့ပါးသော၊ အလုံးစုံတပ်ဆင်မှု၊ လိုက်လျောညီထွေရှိသော ပိုက်အပြင်အဆင်၊ ဆူညံသံနည်းပါးပြီး မြန်နှုန်းမြင့် စွမ်းဆောင်ရည်။ အလိုအလျောက်စနစ်သုံး သယ်ယူပို့ဆောင်ရေးလိုင်းများ၊ အီလက်ထရွန်းနစ်ပစ္စည်းများ၊ ထုပ်ပိုးသည့်စက်များ၊ အပေါ့စားနှင့်အလတ်စားဝန်အတွက် အပေါ့စားစက်ကိရိယာများ၊ ရှည်လျားသောလေဖြတ်ခြင်းနှင့် ကြိမ်နှုန်းမြင့်မားသော အပြန်အလှန်အသုံးချခြင်းများတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

Core Structure & Design အင်္ဂါရပ်များ

   1. စံသတ်မှတ်ချက်- မျိုးဆက်သစ် SMC ပေါ့ပါးသော အဝိုင်းဆလင်ဒါ၊ CA1 စီးရီးအတွက် တိုက်ရိုက်အစားထိုးခြင်း။

   2. ပစ္စည်း- Extruded aluminium barrel & end caps, hard chrome plated piston rod. သမားရိုးကျ စံဆလင်ဒါများထက် 30% ပိုမိုပေါ့ပါးပြီး ခိုင်ခံ့မှု မြင့်မားပြီး အပူကို ကောင်းစွာ စုပ်ယူနိုင်ခြင်း။

   3. ဖွဲ့စည်းတည်ဆောက်ပုံ- ချည်နှောင်ထားသော အဆုံးထုပ်များ၊ ဖြောင့်စင်းသော အဝိုင်းပုံသဏ္ဍာန်၊ တပ်ဆင်ရလွယ်ကူပြီး ထိန်းသိမ်းမှု။ ဦးတည်ချက်ရှိသော လေဝင်ပေါက် 4 ခု (90° ကြားကာလ)၊ အလွန်လိုက်လျောညီထွေရှိသော ပိုက်လိုင်းအစီအစဉ်။

   4. လုပ်ဆောင်ချက် အမျိုးအစားများ

     -- CG1B Double Acting- အစွန်းနှစ်ဖက်စလုံးရှိ လေပေးဝေမှု၊ အသုံးအများဆုံးစံမော်ဒယ်

     -- CG1S / CG1T တစ်ကိုယ်ရေသရုပ်ဆောင်ခြင်း- S=Spring ပြန်လာခြင်း၊ T=Spring သက်တမ်းတိုးခြင်း၊ လေဖြတ်ပြီးနောက် အလိုအလျောက် ပြန်လည်သတ်မှတ်ခြင်း။

     -- CG1W ​​Double Rod- နှစ်ဖက်လုံးတွင် ဆန့်ထားသော Rod ၊ synchronous လှုပ်ရှားမှု၊ တိုးမြင့်လာသော torsion စွမ်းရည်

     -- CG1K Non-Rotating Rod- တိကျသောနေရာချထားခြင်းနှင့် ဆန့်ကျင်ဘက်လှည့်ခြင်းအတွက် ဆဋ္ဌဂံပစ္စတင်တံ

   4. ကူရှင်- စံရော်ဘာကူရှင်၊ အရှိန်ပြင်းပြင်းအောက်တွင် ရိုက်ခတ်မှုနှင့် ဆူညံသံများကို လျှော့ချရန် လေကူရှင် (နောက်ဆက် A) ကို ရွေးချယ်နိုင်သည်။

   5. တံဆိပ်ခတ်ခြင်း- ရေနံလှောင်ကန် groove ပါသော ပွတ်တိုက်မှုနည်းသော ပေါင်းစပ်တံဆိပ်၊ စတင်မှုဖိအားနည်းသော၊ ဆီမပါသော လည်ပတ်မှု၊ ဝန်ဆောင်မှုသက်တမ်း ≥8 သန်း လည်ပတ်မှု။

   6. Position Detection: CDG1 သည် ပစ္စတင်အနေအထား တုံ့ပြန်ချက်အတွက် M9B/A93/Z73 အော်တိုခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော သံလိုက်လက်စွပ်တပ်ဆင်ထားသော CDG1၊ သံလိုက်မပါဘဲ CG1၊ သံလိုက်ခလုတ်များကို တပ်ဆင်၍မရပါ။

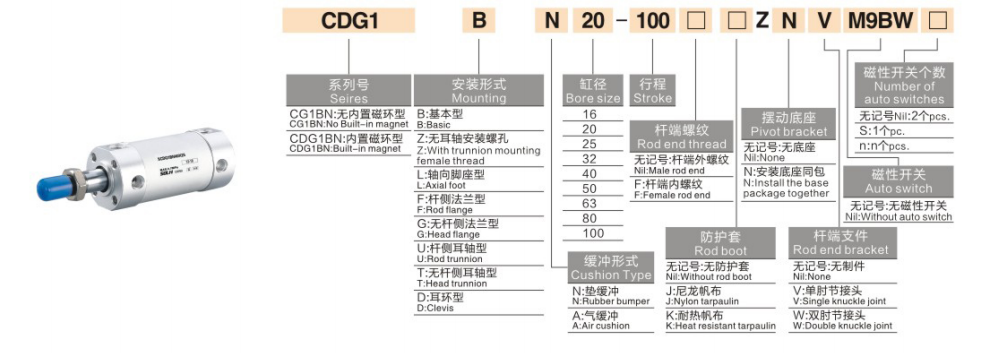

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ: CDG1BN25-100Z

   2. စံအမိန့်အကိုးအကား နမူနာများ

     -- CDG1BN32-200Z：Bore32၊ stroke200၊ နှစ်ချက်သရုပ်ဆောင်၊ တပ်ဆင်ထားသော သံလိုက်၊ အမျိုးသမီးလှံတံချည်

     -- CDG1S40-100Z：Bore40၊ stroke100၊ single acting spring return၊ built-in magnet

     -- CDG1K50-150Z：Bore50၊ stroke150၊ လှည့်ခြင်းမရှိသော ဆဋ္ဌဂံပစ္စတင်တံ

Universal Core နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

သီအိုရီပိုင်းတွန်းအားနှင့် ဆွဲအား @0.5MPa (Single Rod၊ Unit:N)

   1. Double Acting CG1B

  2. Single Acting CG1S (Spring Return @0.5MPa)

ဖောင်များ တပ်ဆင်ခြင်းနှင့် ဆင်းသက်လာသော မော်ဒယ်များ

   1. Mounting ရွေးစရာများ

     -- B အခြေခံအမျိုးအစား- end cap threads (အသုံးအများဆုံး) မှတဆင့် တိုက်ရိုက်တပ်ဆင်ခြင်း

     -- L Foot Mount- ဘေးဘက် တပ်ဆင်ရန်အတွက် Axial foot bracket

     -- F/G Flange- တံ-ခြမ်း/ခေါင်း-ခြမ်းအနားကွပ်ပြားကို ပြင်ဆင်ခြင်း။

     -- C/D Clevis- လွှဲယန္တရားအတွက် single clevis/double clevis

     -- E Trunnion- အလှည့်အပြောင်းနှင့် လွှဲရွေ့လျားမှုအတွက် ဦးခေါင်း-ခြမ်း trunnion mount

   2. Main Derivative စီးရီးများ

     -- CDG1B- တပ်ဆင်ထားသော သံလိုက်ဖြင့် စံနှစ်ထပ် လုပ်ဆောင်ခြင်း။

     -- CDG1S/T- တစ်ကိုယ်ရေ သရုပ်ဆောင် နွေဦးပေါက်/နွေဦး သက်တမ်းတိုးခြင်း။

     -- CDG1W- နှစ်ထပ်တံနှစ်ထပ် သရုပ်ဆောင်ခြင်း။

     -- CDG1K- မလှည့်နိုင်သော ဆဋ္ဌဂံ ပစ္စတင်တံ

     -- CDG1R- ကန့်သတ် axial space အတွက် ပါးလွှာသော တိုက်ရိုက် mount ဗားရှင်း

     -- CDG1KR- တိုက်ရိုက် mount + non-rotating rod double acting

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. Bore ရွေးချယ်မှု- လိုအပ်သော တွန်းအားနှင့် အလျားလိုက်ဝန်ကို တွက်ချက်ပါ၊ အရန် ≥50% ဘေးကင်းရေးအနားသတ်၊ light-medium load နှင့် long-stroke applications များအတွက် CG1 ကို ဦးစားပေးပါ။

   2.  လေဖြတ်ခြင်းအတည်ပြုချက်- အပို 10~20mm ခရီးသွားအနားသတ်ကို ထည့်ပါ။ အများဆုံးလေဖြတ်ခြင်း- နှစ်ဆသရုပ်ဆောင်ခြင်း ≤1000mm၊ တစ်ခုတည်းသရုပ်ဆောင်ခြင်း ≤300mm။

   3.  ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- လုပ်ဆောင်ချက်- နှစ်ချက်သရုပ်ဆောင်ခြင်း → B; single acting spring return → S; ဆန့်ကျင်လှည့်ကွက်လိုအပ်ချက် → K

     -- ကူရှင်- လည်ပတ်အမြန်နှုန်း ＞500mm/s တွင် နောက်ဆက်တွဲတစ်ခု ထည့်ပါ။

     -- အနေအထား တုံ့ပြန်ချက်- CDG1 သံလိုက်တပ်ဆင်ထားသော မော်ဒယ်ကို ရွေးချယ်ပါ၊ M9B/A93 အော်တိုခလုတ်များကို ကိုက်ညီပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CG1/CDG1 အလူမီနီယမ် ပေါ့ပါးသော အဝိုင်းဆလင်ဒါသည် SMC CA1 စီးရီး၊ လမ်းကြောင်းပေါင်းစုံ ပိုက်များဖြင့် ပေါ့ပါးသော ဒီဇိုင်း၊ တပ်ဆင်မှု အများအပြား ရွေးချယ်မှု၊ ထုပ်ပိုးမှု၊ သယ်ယူသူနှင့် အီလက်ထရွန်နစ် အလိုအလျောက် ထုတ်လုပ်သည့် လိုင်းများအတွက် စံပြ ရှည်လျားသော လေဖြတ်သည့် လိုင်းယာ လှုံ့ဆော်ကိရိယာ ဖြစ်သည်။
