CG3 Series Ultra-Short Lightweight Cylinder | New-Generation Compact High-Speed ​​Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

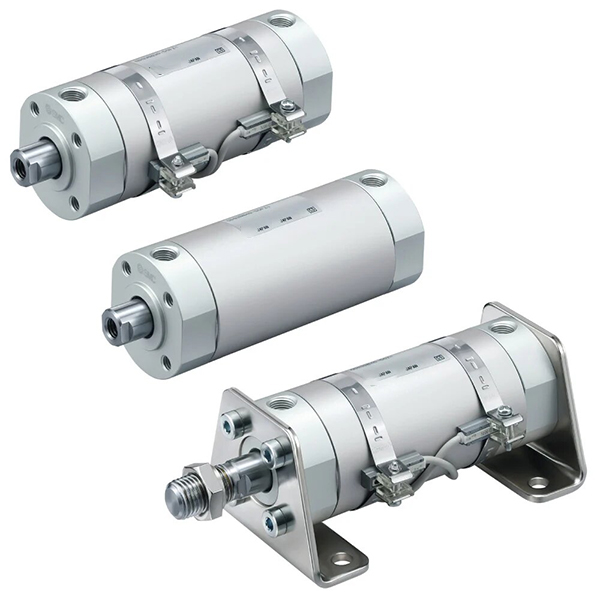

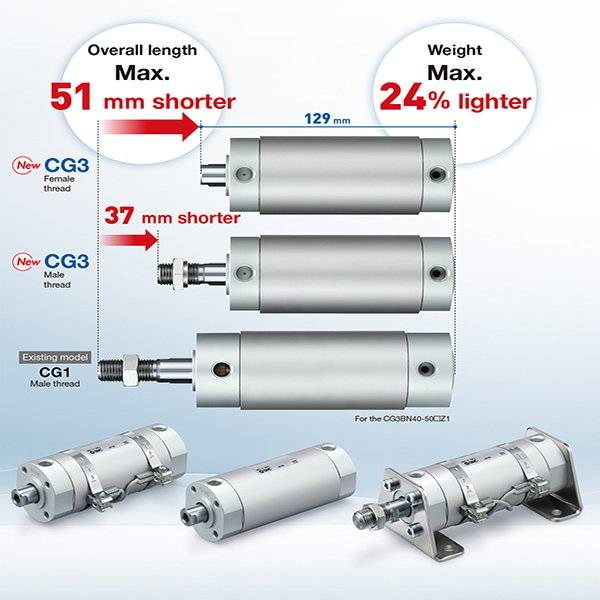

     SOLH CG3/CDG3 စီးရီးသည် မျိုးဆက်သစ် အလွန်တိုတောင်းသော အလူမီနီယမ်အလွိုင်းပေါ့ပါးသည့် နယူးမက်စ်ဆလင်ဒါဖြစ်ပြီး သမားရိုးကျ CG1 စီးရီးများအတွက် တိုက်ရိုက်အဆင့်မြှင့်တင်ခြင်းနှင့် အစားထိုးခြင်းအဖြစ် ဆောင်ရွက်သည်။ ၎င်းသည် φ20 မှ φ100 မီလီမီတာအထိ ကျယ်ပြန့်သောအကွာအဝေးကို ဖုံးလွှမ်းထားပြီး အမြင့်ဆုံး အရှည် 51 မီလီမီတာ လျှော့ချကာ CG1 နှင့် နှိုင်းယှဉ်ပါက အလေးချိန် 24% လျှော့ချထားသည်။ အလွန်ကျစ်လစ်သော ကိုယ်ထည်၊ အလွန်ပေါ့ပါးသော အလေးချိန်၊ မြန်နှုန်းမြင့် ဆူညံသံနည်းသော လုပ်ဆောင်ချက်နှင့် ဆီကင်းစင်သော ပြုပြင်ထိန်းသိမ်းမှု ကင်းစင်သော ဒီဇိုင်းတို့ ပါဝင်ပြီး ၎င်းသည် အလတ်စားနှင့် ပေါ့ပါးသော၊ တာရှည် လေဖြတ်ခြင်း၊ ကြိမ်နှုန်းမြင့် လည်ပတ်မှုနှင့် နေရာကန့်သတ်ထားသော အခြေအနေများတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးချပြီး အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများ၊ အီလက်ထရွန်နစ်ပစ္စည်းများ၊ ထုပ်ပိုးမှု စက်ယန္တရားများနှင့် အပေါ့စားစက်မှုလုပ်ငန်း အလိုအလျောက်စနစ်များတွင် စုံလင်စွာ သင့်လျော်ပါသည်။

  1.1 စက်မှုစံနှုန်းနှင့် ခိုင်မာသော လဲလှယ်နိုင်မှု

     မျိုးဆက်သစ် SMC အမျိုးအစား အဝိုင်းဆလင်ဒါ စံနှုန်းကို အခြေခံ၍ တီထွင်ထားသည့် CG3 စီးရီးသည် ပိုမိုကျစ်လျစ်သော အလုံးစုံအတိုင်းအတာများကို ရရှိစေပြီး ပိုမိုကျစ်လျစ်သော အလုံးစုံအတိုင်းအတာကို ရရှိစေကာ စက်ပစ္စည်းဟောင်းများကို ထိရောက်စွာ အဆင့်မြှင့်တင်ခြင်းနှင့် ရှုပ်ထွေးသောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ပြုပြင်မွမ်းမံခြင်းမရှိဘဲ စက်ပိုင်းဆိုင်ရာ နေရာကွက်လပ်ကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ပေးပါသည်။

  1.2 ပရီမီယံပေါ့ပါးသောပစ္စည်းဖွဲ့စည်းပုံ

     ဆလင်ဒါပြွန်နှင့် အဆုံးအဖုံးများအတွက် ခွန်အားမြင့် အလူမီနီယမ်အလွိုင်းကို ခဲ-ခရမ်မစ် ပစ္စတင်တံဖြင့် တွဲထားသည်။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ပစ္စည်းဖော်မြူလာသည် CG1 နှင့် နှိုင်းယှဉ်ပါက မြင့်မားသောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ခွန်အား၊ အလွန်ကောင်းမွန်သော အပူကို စွန့်ထုတ်ခြင်းနှင့် ပြင်းထန်သော ပုံပျက်ခြင်းကို ခံနိုင်ရည်ရှိသော CG1 နှင့် နှိုင်းယှဉ်ပါက အလုံးစုံအလေးချိန်ကို 24% လျှော့ချပေးပါသည်။

  1.3 ပေါင်းစပ်ကျစ်ကျစ်လစ်လစ်ဖွဲ့စည်းပုံနှင့် Flexible Piping

     ချည်သော့ခတ်ထားသော ဒီဇိုင်းဖြင့် ပေါင်းစပ်ထားသော ဆလင်ဒါပြွန်နှင့် အဆုံးအဖုံးဖွဲ့စည်းပုံသည် တပ်ဆင်မှုကို ရိုးရှင်းစွာ ဖြုတ်ပစ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် နေ့စဉ်ထိန်းသိမ်းမှုတို့ကို ရိုးရှင်းစေသည်။ ဆန်းသစ်သော 4-လမ်း piping layout (90° ကြားကာလ) သည် တပ်ဆင်ခြင်းနှင့် ပိုက်ခြင်းအတွက် အလွန်မြင့်မားသော လွတ်လပ်မှုကို ပေးစွမ်းပြီး ကျဉ်းမြောင်းသော စက်ကိရိယာနေရာလွတ်၏ တပ်ဆင်မှုဆိုင်ရာ ပိတ်ဆို့မှုများကို ဖြေရှင်းပေးပြီး ကွဲပြားသော စက်ပိုင်းဆိုင်ရာ အပြင်အဆင်ပုံစံများကို ပံ့ပိုးပေးပါသည်။

  1.4 ဇာတ်ညွှန်းအပြည့်အစုံအတွက် ကွဲပြားသောလှုပ်ရှားမှုအမျိုးအစားများ

     • နှစ်ထပ်သရုပ်ဆောင်ခြင်း (CG3B): Dual-end air intake reciprocating motion၊ သမားရိုးကျ အလိုအလျောက် မျဉ်းသားမောင်းနှင်ခြင်းအတွက် universal Standard အမျိုးအစားဖြစ်သည်။

     • တစ်ဦးတည်းသရုပ်ဆောင်ခြင်း (CG3S/T): S = Spring return, T = Spring extend; ဘေးကင်းလုံခြုံရေးကြားရော့မှုနှင့် အရေးပေါ်ပြန်လည်သတ်မှတ်မှုအခြေအနေများအတွက် ပါဝါချို့ယွင်းပြီးနောက် အလိုအလျောက်ပြန်လည်သတ်မှတ်ခြင်း။

     • နှစ်ထပ် Rod (CG3W): Dual-end rod synchronous လှုပ်ရှားမှု၊ ထိရောက်သောလေဖြတ်ခြင်းနှစ်ဆနှင့် အထူးချိတ်ဆက်မှုနှင့် နေရာချထားမှုယန္တရားများအတွက် အထူးကောင်းမွန်သော တုန်ယင်မှုခုခံမှု။

     • မလှည့်နိုင်သော လှံတံ (CG3K): ဆဋ္ဌဂံဆန့်ကျင်ဘက် ပစ္စတင်တံ၊ လည်ပတ်နေစဉ်အတွင်း သုညလှည့်ခြင်း

  1.5 အကောင်းဆုံး Buffer နှင့် High-End Sealing စနစ်

     အခြေခံ တုန်ခါမှု စုပ်ယူမှုနှင့် ဆူညံသံများကို လျှော့ချရန်အတွက် စံနှုန်းမြင့် ရော်ဘာကြားခံ (N)၊ အဆုံးသတ်သက်ရောက်မှုကို ဖယ်ရှားရန်နှင့် ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ရန် မြန်နှုန်းမြင့် မကြာခဏ လည်ပတ်မှုအတွက် ရွေးချယ်နိုင်သော A-type လေကြားခံ။ ပွတ်တိုက်မှုနည်းသော ပေါင်းစပ်တံဆိပ်ခတ်ကွင်းနှင့် တပ်ဆင်ထားသော ဆီသိုလှောင်မှု groove ဖြင့် တပ်ဆင်ထားပြီး၊ ဆလင်ဒါသည် အလွန်နိမ့်သော စတင်ဖိအား၊ တည်ငြိမ်သောလည်ပတ်မှုနှင့် ဆီကင်းစင်သော ပြုပြင်ထိန်းသိမ်းမှုစွမ်းဆောင်ရည်တို့ပါရှိပြီး ဝန်ဆောင်မှုသက်တမ်း 8 သန်းကျော်ဖြင့် လည်ပတ်နိုင်သည်။

  1.6 Intelligent Induction Configuration

     CDG3 မော်ဒယ်သည် အချိန်နှင့်တပြေးညီ ပစ္စတင်တည်နေရာကိုသိရှိနိုင်စေရန်နှင့် PLC အလိုအလျောက်အချက်ပြချိတ်ဆက်မှုထိန်းချုပ်မှုအတွက် M9B/A93/Z73 စီးရီးသံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည့် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်များပါရှိသည်။ CG3 သံလိုက်မဟုတ်သောဗားရှင်းသည် တည်နေရာထောက်လှမ်းမှုလိုအပ်ချက်များမပါဘဲ ရိုးရှင်းသောစက်ဘီးစီးရွေ့လျားမှုအတွက် အသုံးပြုနိုင်သည်။

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

 1. ရိုးရိုးပုံစံတည်ဆောက်ပုံ: CDG3BN25-100Z

  2. စံအမိန့်နမူနာများ

     • Magnetic Double Acting Female Thread ModelCDG3BN32-200Z (φ32 ထွင်း၊ 200 မီလီမီတာ လေဖြတ်ခြင်း၊ သံလိုက်တပ်ဆင်ထားသော၊ အမျိုးသမီး လှံတံအဆုံးချည်)

     • Magnetic Single Acting Spring Return မော်ဒယ်: CDG3S40-100Z (φ40 ဖောက်၊ 100 မီလီမီတာ လေဖြတ်မှု၊ တစ်ခုတည်းသော သရုပ်ဆောင်မှု စပရိန် ပြန်လည်သတ်မှတ်မှု၊ သံလိုက် တပ်ဆင်ထားသည်)

     • Magnetic Non-Rotating Precision ModelCDG3K50-150Z (φ50 ဖောက်၊ 150 မီလီမီတာ လေဖြတ်ခြင်း၊ ဆဋ္ဌဂံပုံ ပျော့ပျောင်းမှု ဆန့်ကျင်တံ)

3. Core Technical Parameters (Standard Type)

4. 0.5MPa Theoretical Thrust & Tension Data

  4.1 Double Acting (CG3B) Thrust & Tension Table

  4.2 Single Acting (CG3S Spring Return) စွမ်းဆောင်ရည်ဇယား

5. Mounting Types & Derivative Models

 5.1 ကွဲပြားသော Universal Mounting နည်းလမ်းများ

     • B အခြေခံအမျိုးအစား: စံလိုင်းရိုးမောင်းနှင်ခြင်းအတွက် ကမ္ဘာလုံးဆိုင်ရာနှင့် အကုန်အကျအသက်သာဆုံး တပ်ဆင်ခြင်းနည်းလမ်း အဆုံးအဖုံးကြိုးများမှတစ်ဆင့် တိုက်ရိုက်တပ်ဆင်ခြင်း။

     • L ခြေလျင်တောင်၊: ဘေးတိုက်တပ်ဆင်မှုနှင့် အလျားလိုက်ပြင်ဆင်မှုအခြေအနေများအတွက် အထူးဒီဇိုင်းပြုလုပ်ထားသော axial foot bracket ဖြင့် ပြင်ဆင်သည်။

     • F/G Flange Mountဒေါင်လိုက်ပုံသေနေရာချထားခြင်းနှင့် လေးလံသောဝန်ကို တည်ငြိမ်စေခြင်းအတွက် တုတ်-ဘေး/တုတ်-နည်းသော ဘေးဘောင်အပြားတပ်ဆင်ခြင်း။

     • C/D Clevis Mount: Single clevis / double clevis ချိတ်ဆက်မှု၊ လွှဲခြင်းနှင့် ချိတ်ဆက်ခြင်း စက်ပိုင်းဆိုင်ရာ တည်ဆောက်မှုများအတွက် သင့်လျော်သည်။

     • E Trunnion Mount: Rod-less side trunnion တပ်ဆင်ခြင်း၊ လှန်လှောခြင်းနှင့် လွှဲခြင်းလုပ်ငန်းခွင်အခြေအနေများအတွက် အကောင်းဆုံး။

  5.2 Core Derivative စီးရီးများ

     • CDG3B- သံလိုက်နှစ်ထပ်သရုပ်ဆောင်မှု အမျိုးအစား (စံပြပင်မမော်ဒယ်)

     • CDG3S/T- သံလိုက်တစ်ခုတည်း သရုပ်ဆောင်မှု အမျိုးအစား (နွေဦးပေါက် / နွေဦး သက်တမ်းတိုးခြင်း)

     • CDG3W: သံလိုက်နှစ်ထပ်လှံတံနှစ်ထပ်သရုပ်ဆောင်မှုအမျိုးအစား

     • CDG3K: သံလိုက်မဟုတ်သော ဆဋ္ဌဂံတံ အမျိုးအစား

     • CDG3R: အလွန်ပါးလွှာသော တိုက်ရိုက်တပ်ဆင်ခြင်း အမျိုးအစား

6. CG3 နှင့် CG1 ရွေးချယ်မှု နှိုင်းယှဉ်မှု

7. 3-အဆင့် အမြန်ရွေးချယ်ခြင်း လမ်းညွှန်

     ၁။ ဖေဖေ့ရွေးချယ်မှု: အမှန်တကယ် ဝန်အလေးချိန်အရ သင့်လျော်သော bore အရွယ်အစားကို ရွေးချယ်ပါ၊ လုံခြုံမှု 50% ထက်မနည်း သိမ်းဆည်းပါ။ အလင်းဝန်နှင့် အာကာသ ကန့်သတ်ထားသော အလုပ်အခြေအနေများအတွက် CG3 စီးရီးကို ဦးစားပေးပါ။

     ၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။: အမှန်တကယ် အလုပ်လုပ်သော လေဖြတ်ခြင်း နှင့် 10 ~ 20mm ဘေးကင်းရေး အနားသတ်ကို သတ်မှတ်ပါ။ စံလေဖြတ်ခြင်းစည်းမျဉ်းများကို လိုက်နာပါ- နှစ်ဆသရုပ်ဆောင်ခြင်း ≤300mm၊ တစ်ခုတည်းသရုပ်ဆောင်ခြင်း ≤100mm။

     ၃။ Functional Configuration: သမားရိုးကျ နှစ်ဆသရုပ်ဆောင်သည့် အပြန်အလှန်လှုပ်ရှားမှုအတွက် B ကို ရွေးပါ။ S သည် တစ်ခုတည်းသော သရုပ်ဆောင်မှုနွေဦးကို ပြန်လည်သတ်မှတ်ခြင်း ဘေးကင်းရေး အခြေအနေများ၊ မြင့်မားသော တိကျမှု ဆန့်ကျင်ဘက် အနေအထားအတွက် K။ ရိုက်ခတ်မှုနှင့် ဆူညံသံများကို လျှော့ချရန် မြန်နှုန်းမြင့် လည်ပတ်မှု (> 500mm/s) အတွက် A-type air buffer ကို ရွေးပါ။ အချိန်နှင့်တစ်ပြေးညီ တည်နေရာသိရှိနိုင်မှုနှင့် အလိုအလျောက်ထိန်းချုပ်မှုအတွက် M9B/A93 ခလုတ်များနှင့် ကိုက်ညီသော CDG3 သံလိုက်မော်ဒယ်ကို ရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CG3 မျိုးဆက်သစ် အလွန်တိုတောင်းသော ပေါ့ပါးသော ဆလင်ဒါတွင် အလွန်ကျစ်ကျစ်လစ်လစ် ပေါ့ပါးသော ကိုယ်ထည်၊ မြန်နှုန်းမြင့် ဆူညံသံနည်းပါးသော လုပ်ဆောင်ချက်၊ ဆီမပါဘဲ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော စွမ်းဆောင်ရည်နှင့် ကွဲပြားသော တပ်ဆင်ခြင်းနည်းလမ်းများ၊ ကုန်ကျစရိတ်မြင့်မားသော စွမ်းဆောင်ရည်နှင့် နေရာချွေတာသော လိုင်းနားလှုပ်ရှားမှုဖြေရှင်းချက်များအား ပံ့ပိုးပေးပါသည်။
