CJ2K Series Stainless Steel Mini Cylinder｜Non-Rotating Rod အမျိုးအစား

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

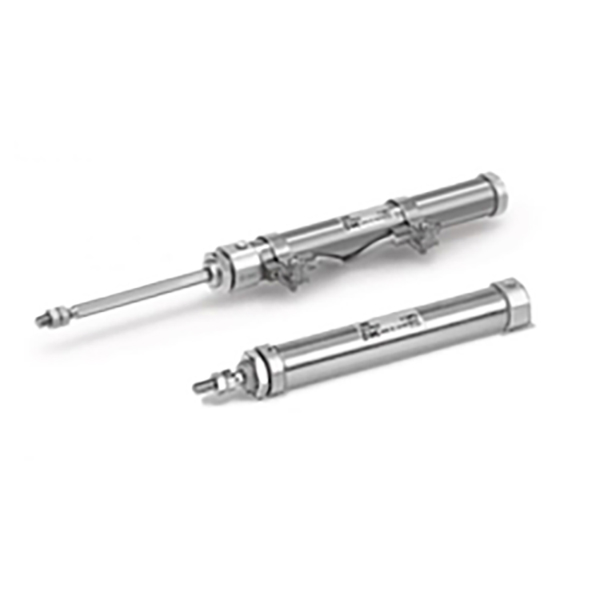

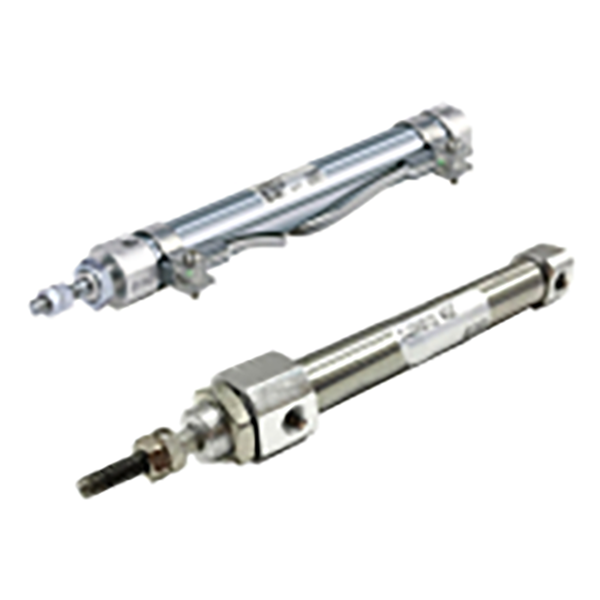

     SOLH CJ2K စီးရီးသည် CJ2 မီနီဆလင်ဒါ မိသားစုမှ ဆင်းသက်လာသော သံမဏိမီနီဆလင်ဒါဖြစ်ပြီး လှည့်ပတ်ခြင်းမရှိသော လှံတံဖြစ်သည်။ ပင်မအင်္ဂါရပ်- တိုးချဲ့ခြင်းနှင့် ဆုတ်ခွာနေချိန်အတွင်း ပစ္စတင်တံပတ်ချာလည်ခြင်းမှ ကာကွယ်ရန် ဆဋ္ဌဂံဆန့်ကျင်လှည့်ပစ္စတင်တံကို အတွင်းပိုင်းလမ်းညွှန်ဖွဲ့စည်းပုံနှင့် ပေါင်းစပ်ထားသည်။ အဆုံး fixture သည် ပုံသေ angular အနေအထားကို ထိန်းသိမ်းထားရမည့် တိကျသောဘူတာများအတွက် စံပြဖြစ်သည်။ 304 stainless steel စည်ကို အသုံးပြု၍ ကျစ်လစ်ပြီး ပေါ့ပါးသည်။ လည်ပတ်မှုမုဒ်သုံးခုကို ပံ့ပိုးသည်- နှစ်ဆသရုပ်ဆောင်မှု၊ တစ်ခုတည်းသော သရုပ်ဆောင်မှုနွေဦးပြန်လာမှု၊ တစ်ခုတည်းသော သရုပ်ဆောင်မှုနွေဦးကို တိုးချဲ့သည်။ အရွယ်အစား- Φ10၊ Φ16။ တင်သွင်းထားသော မူရင်း CJ2K နှင့် အပြည့်အဝ အတိုင်းအတာဖြင့် လဲလှယ်နိုင်သည်။ M9BW သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော တပ်ဆင်ထားသော သံလိုက်လက်စွပ်။ သေးငယ်သော အလိုအလျောက်စနစ်၊ 3C စက်ကိရိယာများ၊ တိကျသောကိရိယာနှင့် jig တွန်းထုတ်သည့်အက်ပ်များတွင် ကျယ်ကျယ်ပြန့်ပြန့်လက်ခံထားသည်။

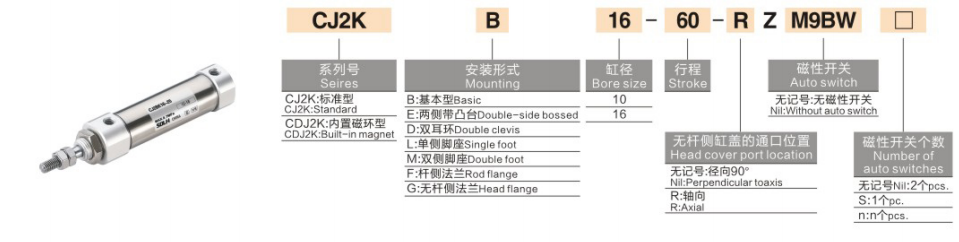

Model Coding ရှင်းလင်းချက် အပြည့်အစုံ

   1. မော်ဒယ် နမူနာ-CJ2KB10-30SZ-M9BW-B

   2. သာသနာပြုခြင်း ဥပမာ

    CJ2KB10-30SZ-M9BW

     -- လည်ပတ်ခြင်းမရှိသောဆလင်ဒါအသေးစား၊ အခြေခံတပ်ဆင်ခြင်း၊ bore 10၊ stroke 30၊ single acting spring return၊ built-in magnetic ring၊ M9BW သံလိုက်ခလုတ်ပါရှိသော။

Core Structure နှင့် Performance အားသာချက်များ

   1. ဆဋ္ဌဂံ ပစ္စတင်လှံတံ စက်ပိုင်းဆိုင်ရာ ဆန့်ကျင်လည်ပတ်မှု (Core Advantage)၊

     -- ပတ်ပတ်လည်လှည့်ခြင်းကို ကန့်သတ်ရန် ရှေ့လမ်းညွန် ဘုရှ်နှင့် ဆဋ္ဌဂံပုံဖြတ်ပိုင်း ပစ္စတင်တံ။

     -- Anti-rotation တိကျမှု- Φ10 ≤ ±1.5°; Φ16 ≤ ±1°

     --  ✅ ပြန်လည်ပေါင်းတင်စဉ်အတွင်း သာမန်ပစ္စတင်တံကို လွတ်လွတ်လပ်လပ် တွန်းလှန်ခြင်းကြောင့် ဖြစ်ပေါ်လာသော ကွဲလွဲမှုပြဿနာများကို ဖြေရှင်းပေးသည်။

   2. 304 သံမဏိစည်၊ ကျစ်လစ်သောပါးလွှာသောကောက်ကြောင်း

     -- သံချေးခံနိုင်ရည်နှင့် အစိုဓာတ်ခံစွမ်းဆောင်ရည်၊ ဆလင်ဒါပုံသဏ္ဍာန်သည် ကျစ်လစ်သိပ်သည်းသော ပစ္စည်းပုံးများအတွင်း တပ်ဆင်နေရာလွတ်ကို သက်သာစေသည်။

   3. လည်ပတ်မှုမုဒ်များစွာ ရနိုင်သည်။

     -- နှစ်ချက်သရုပ်ဆောင်ခြင်း- နှစ်ဖက်စလုံးတွင် လေထောက်ပံ့မှု၊ တည်ငြိမ်သောတွန်းအား၊ စဉ်ဆက်မပြတ် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအတွက် ဦးစားပေးသည်။

     -- S Spring return- အားဖြည့်သောအခါတွင် သက်တမ်းတိုးပါ၊ ပါဝါဆုံးရှုံးပြီးနောက် အလိုအလျောက်ပြန်နုတ်ပါ။

     -- T Spring သက်တမ်းတိုးခြင်း- အားဖြည့်ထားသောအခါ ပြန်လည်ရုပ်သိမ်းသည်၊ ဘေးကင်းသော ပြန်လည်သတ်မှတ်မှုလိုအပ်ချက်များကို ပြည့်မီရန် ပါဝါဆုံးရှုံးပြီးနောက် အလိုအလျောက်သက်တမ်းတိုးသည်။

   4. ကွဲပြားသော တပ်ဆင်ခြင်း ရွေးချယ်စရာများ

     -- အခြေခံအမျိုးအစား၊ foot mount L၊ flange F၊ double clevis D. ဒေါင်လိုက်၊ အလျားလိုက်နှင့် ပြောင်းပြန်စုဝေးမှုကို ပံ့ပိုးသည်။

   5. ဆီ-အခမဲ့ လည်ပတ်မှု

     -- တည်ငြိမ်သောရေရှည်လည်ပတ်မှုအတွက် ခြောက်သွေ့သောအဆီမပါသောလေဖြင့် တွဲဖက်အသုံးပြုနိုင်သော အတွင်းဘက်တွင် ကြာရှည်ခံအဆီဖုံးသောအဆီ။

   6. ရွေးချယ်နိုင်သော သံလိုက်အနေအထား ထောက်လှမ်းခြင်း။

     -- Z ဗားရှင်းတွင် တပ်ဆင်ထားသော သံလိုက်ဖြင့် တပ်ဆင်ထားသော၊ အလိုအလျောက် အပြန်အလှန် ထိန်းချုပ်မှုအတွက် PLC သို့ တိုးချဲ့/ပြန်ဆုတ်သည့် အချက်ပြမှုများကို ပေးပို့ရန် M9BW ခလုတ်နှင့် ပူးပေါင်းလုပ်ဆောင်ပါ။

   7. စံရော်ဘာကူရှင်

     - ပစ္စတင်သက်ရောက်မှုကို စုပ်ယူရန်နှင့် လည်ပတ်မှုဆူညံမှုကို လျှော့ချရန် အစွန်းနှစ်ဖက်ရှိ ရာဘာကူရှင်အပြားများ တပ်ဆင်ထားသည်။

Standard Technical Specifications များ

   1. Theoretical Output Thrust @0.5MPa (N)

ရွေးချယ်မှု နှိုင်းယှဉ်ချက်- CJ2K Non-Rotating VS Standard CJ2 Round Rod

    1. ✅ ဤလုပ်ငန်းခွင်အခြေအနေများအောက်တွင် CJ2K ကို ဦးစားပေးပါ။

     - Flat jigs၊ shift forks သို့မဟုတ် rod end တွင်တပ်ဆင်ထားသော positioning pins၊ load deflection ကိုတားမြစ်ထားသည်။

     -- သေးငယ်သော အညွှန်းကိရိယာတန်ဆာပလာများ၊ လမ်းညွှန် grooves များအတွင်း workpieces များကိုတွန်းခြင်း၊

     -- အဆက်မပြတ်ထောင့်လိုအပ်သော ကင်မရာနှင့် စစ်ဆေးရေးကိရိယာများ၏ မျဉ်းသားချက်။

     - ပစ္စတင်တံနှင့်ချိတ်ဆက်ထားသောပြားချပ်ချပ်ကုပ်များ ၊ တုန်ယင်မှုသည် ပစ္စည်းကို ပိတ်ဆို့ခြင်း သို့မဟုတ် နေရာချထားမှု ချို့ယွင်းမှုကို ဖြစ်စေသည်။

   2. ❌ Standard CJ2 လက်ခံနိုင်သော အခြေအနေများ

     -- ရိုးရှင်းသောထုတ်ထုတ်ခြင်း၊ စက်ဝိုင်းများကိုတွန်းထုတ်ခြင်း၊ ဝန်အပေါ်ထောင့်ကန့်သတ်ချက်မရှိ၊ ကုန်ကျစရိတ်ဦးစားပေး။

3-အဆင့် ရွေးချယ်မှု လမ်းညွှန်

   1. ဆန့်ကျင်လှည့်ကွက်လိုအပ်ချက်ကို အတည်ပြုပါ။

     -- နေရာချထားခြင်း groove ပါရှိသော Flat/square fixture → CJ2K non-rotating version ကိုရွေးချယ်ရပါမည်။

   2. လုပ်ဆောင်ချက်မုဒ်ကို ရွေးပါ။

     -- အဆက်မပြတ် အပြန်အလှန်တုံ့ပြန်ခြင်းနှင့် အမြင့်ဆုံးတွန်းအား → နှစ်ချက်သရုပ်ဆောင်ခြင်း (S/T နောက်ဆက်တွဲမပါဘဲ)

     -- လေဖြင့် သက်တမ်းတိုးပါ၊ ပိတ်ပြီးနောက် အလိုအလျောက် ပြန်နုတ်ပါ → S စပရိန် ပြန်လာခြင်း

     -- လေဖြင့်ပြန်ထုတ်ပါ၊ ပိတ်ပြီးနောက် အလိုအလျောက်ထုတ်ပါ → T spring ကို သက်တမ်းတိုးပါ။

   3. အာရုံခံကိရိယာနှင့် တပ်ဆင်ခြင်းကို စီစဉ်သတ်မှတ်ပါ။

     -- PLC အနေအထား တုံ့ပြန်ချက် လိုအပ်သည်- နောက်ဆက်တွဲ Z (ပါ၀င်သော သံလိုက်) + M9BW သံလိုက်ခလုတ်ကို ထည့်ပါ

     -- တပ်ဆင်ခြင်းရွေးချယ်မှု- အဆုံးမျက်နှာတပ်ဆင်မှုအတွက် Flange၊ ဘေးဘောင်တပ်ဆင်ခြင်းအတွက် ခြေလျင်၊ hinged swing လှုပ်ရှားမှုအတွက် double clevis D

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- 3C အလိုအလျောက်စနစ်- PCB ပြားချပ်ချပ်ဂျစ်တွန်းခြင်း၊ အပေါက်များတွင် ချိတ်ဆက်ကိရိယာ နေရာချထားခြင်း။

     -- Optical Inspection Equipment- ပုံသေထောက်လှမ်းမှုထောင့်ဖြင့် ကင်မရာကို linear feeding

     -- သေးငယ်သော ကိရိယာတန်ဆာပလာများနှင့် တန်ဆာပလာများ- ပြားချပ်ချပ်ချပ်ချပ်များကို ထုတ်လွှတ်ခြင်း၊ လမ်းညွှန်အပေါက်များတွင် ပစ္စည်းကျွေးခြင်း။

     -- ထုပ်ပိုးမှု စက်ယန္တရား- ပြားချပ်ချပ်ပုံးနေရာချထားခြင်း၊ သေးငယ်သော တံဆိပ်တွန်းခြင်း။

     -- ဓာတ်ခွဲခန်းအလိုအလျောက်စနစ်နှင့် စိုစွတ်သောအလုပ်ရုံများ (သံမဏိသံမဏိသံချေးဆန့်ကျင်စည်)

Standard Pneumatic Circuit ရည်ညွှန်းချက်

   1. Double Acting Push Circuit

     -- AFC Air Filter Regulator Lubricator → 4V210-06 5/2 Solenoid Valve → PU4 Tubing → CJ2KB16-60Z-M9BW

   2. Single Acting Spring Reset Circuit

     -- AR Pressure Regulator → 3V210 3/2 Solenoid Valve → CJ2KB10-30SZ

အသုံးပြုမှုအတွက်သတိထားပါ။

     - piston rod ပေါ်တွင် radial side load များလွန်ကဲခြင်းကို ရှောင်ကြဉ်ပါ။ ဘေးတိုက်တွန်းအားသည် လမ်းညွှန် Bushing ဝတ်ဆင်မှုကို အရှိန်မြှင့်ပေးပြီး anti-rotation တိကျမှုကို လျှော့ချပေးသည်။

     -- torsion moment ကို လျှော့ချရန် end load coaxially တပ်ဆင်ပါ။

     -- လမ်းညွန် တပ်ဆင်မှုတွင် ဖုန်မှုန့်များ ယိုစိမ့်မှုမှ ကာကွယ်ရန် AF လေစစ်စစ်ကို တပ်ဆင်ပါ။

     -- 0.7MPa ဖိအားအပြည့်ဖြင့် ရေရှည်မြန်နှုန်းမြင့်လုပ်ဆောင်မှုကို ရှောင်ကြဉ်ပါ။ ရော်ဘာကူရှင်ကို အပြည့်အဝအသုံးပြုပါ။

     -- ပြင်းထန်သော အက်ဆစ်နှင့် အယ်လကာလီများကို တိုက်စားနိုင်သော ပတ်ဝန်းကျင်အတွက် စိတ်ကြိုက်ပြင်ဆင်နိုင်သော ဖလိုရင်းရော်ဘာတံဆိပ်ဗားရှင်း။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CJ2K သံမဏိမလှည့်နိုင်သော ဆဋ္ဌဂံတံအသေးစား ဆလင်ဒါသည် တပ်ဆင်မှုပုံစံမျိုးစုံဖြင့် နှစ်ဆ/တစ်ခုတည်း အက်တင်မျိုးကွဲများတွင် ရနိုင်သည်၊ M9BW သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်၊ 3C စမ်းသပ်မှုအတွက် ပြီးပြည့်စုံသော actuator၊ optical inspection နှင့် precision jig positioning stations များအတွက် ပြီးပြည့်စုံသော actuator။
