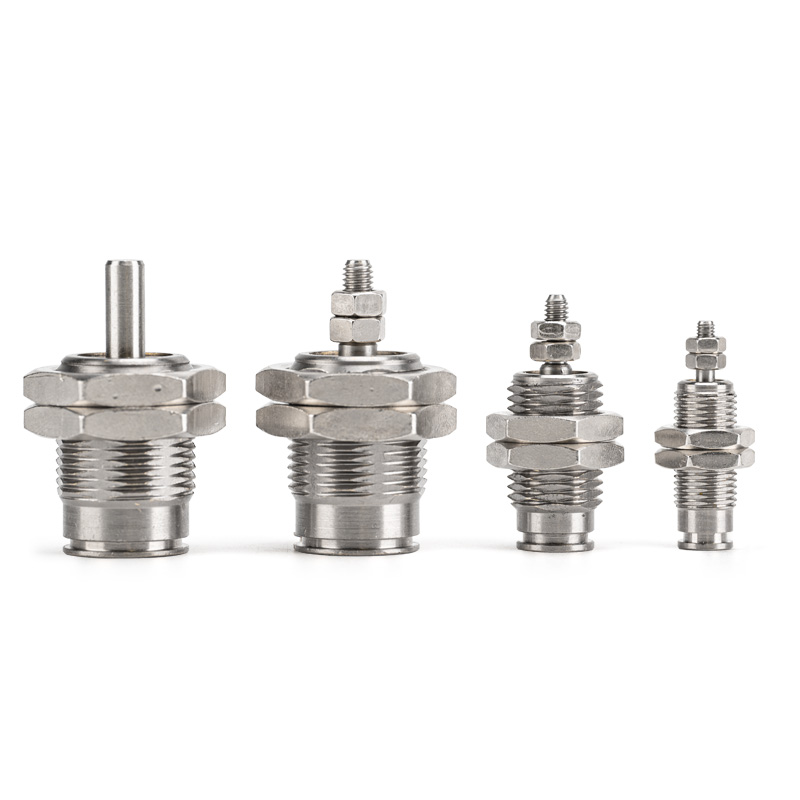

CJP Series Single Acting Pin Cylinder (Short-Stroke Micro Cylinder)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH CJP စီးရီးသည် တစ်ခုတည်းသော သရုပ်ဆောင်သည့် စပရိန်ပြန်ပင်ထိုး ဆလင်ဒါဖြစ်သည်။ အဓိကလက္ခဏာများ- အလွန်တိုသောကိုယ်ထည်၊ အနည်းဆုံးတပ်ဆင်ခြေရာ၊ တစ်ဖက်သတ်တွန်းအားနှင့် လေဖြတ်လိုက်သောအခါ အလိုအလျောက်စပရိန်ကို ပြန်လည်သတ်မှတ်သည်။ ကန့်သတ်နေရာ၊ ပေါ့ပါးသောဝန်နှင့် ကြိမ်နှုန်းမြင့် လေဖြတ်သည့်နေရာများအောက်ရှိ တစ်ဖက်သတ် တိကျသောတွန်းဆွဲလှုပ်ရှားမှုအတွက် သင့်လျော်သည်။ ၎င်းသည် သေးငယ်သော လမ်းကြောင်းတစ်ခုတည်း မောင်းနှင်ခြင်းဆိုင်ရာ အပလီကေးရှင်းများအတွက် ဂန္တဝင်မော်ဒယ်တစ်ခုဖြစ်သည်။

Core Structure & Design အင်္ဂါရပ်များ

     -- Drive မုဒ်- တစ်ကိုယ်ရေ သရုပ်ဆောင်ခြင်း (နွေဦးရာသီ ပြန်လာခြင်း)။ လေကို ဖြည့်သွင်းသောအခါ တိုးချဲ့ပါ။ ဘေးကင်းသောလည်ပတ်မှုအတွက် လေဖိအားမရှိဘဲ နွေဦးဖြင့် အလိုအလျောက်ပြန်ဆုတ်ခြင်း။

     -- Bore Sizes- Ø4/6/10/16mm၊ micro to light payload range (0.1~3kg) ကို ဖုံးအုပ်ပါ။

     -- ဖွဲ့စည်းတည်ဆောက်ပုံ- မာကျောသော anodized ကြေးဝါကိုယ်ထည်၊ သံမဏိပစ္စတင်တံ၊ ပါ၀င်သောကူရှင်မရှိပါ။ အပိုတိုတောင်းသော ကောက်ကြောင်း၊ အကန့်ကို တပ်ဆင်ခြင်း သို့မဟုတ် စက်အတွင်းတွင် မြှုပ်ထည့်ခြင်းအတွက် ရနိုင်ပါသည်။

     -- Mount Types- core configuration နှစ်ခု — Panel mount (B) နှင့် Flush mount (S)။

     -- ပစ္စည်းနှင့် တံဆိပ်ခတ်ခြင်း- ကြေးဝါအိမ် + NBR ဖျံများ၊ ဆီကင်းသော လုပ်ဆောင်ချက်၊ သန့်ရှင်းပြီး အနည်းငယ် အဆီပြန်သော ပတ်ဝန်းကျင်နှင့် လိုက်ဖက်ပါသည်။ စက်ပိုင်းဆိုင်ရာဝန်ဆောင်မှုသက်တမ်း ≥3 သန်းသံသရာ။

     -- အာရုံခံရွေးချယ်မှု- တပ်ဆင်ထားသော သံလိုက်လက်စွပ်ပါရှိသော CDJP မူကွဲသည် တိုးချဲ့တည်နေရာကို သိရှိနိုင်စေရန် သံလိုက်ခလုတ်တစ်ခုအား ပံ့ပိုးပေးသည်။

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ: CJPB6-10

   2. စံအမိန့်အကိုးအကား နမူနာများ

     -- CJPB4-5：Bore 4၊ stroke 5၊ panel mount၊ သံလိုက်လက်စွပ်မရှိပါ။

     -- CDJPS10-15：Bore 10၊ stroke 15၊ flush embedded mount၊ built-in magnet

     -- CJPB6-10H4：Bore 6၊ stroke 10၊ panel mount၊ OD4 push-in connection

Universal Core Technical Specifications (0.5MPa၊ Single Acting Spring Return)

Core Competitive အားသာချက်များ

   1. အလွန်ကျစ်လစ်သိပ်သည်းသော ကောက်ကြောင်းသည် တပ်ဆင်နေရာလွတ်ကို သက်သာစေသည်။

     - အပိုတိုတောင်းသောကိုယ်ထည်သည် စက်ယန္တရားများ သို့မဟုတ် အကွက်တပ်ဆင်ခြင်းအတွင်း မြှုပ်ထားသော flush များကို ပံ့ပိုးပေးသည်၊ စံဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက သိမ်းပိုက်ထားသောနေရာကို 50% အထိ ဖြတ်တောက်ပေးသည်၊ အလွန်ကျဉ်းမြောင်းသောဘူတာများအတွက် အကောင်းဆုံးဖြစ်သည်။

   2. ပါဝါပိတ်ခြင်းကို ပြန်လည်သတ်မှတ်ခြင်းဖြင့် Unidirectional thrust

     -- လေထောက်ပံ့မှု ပြတ်တောက်သွားသည်နှင့် နွေဦး ဆုတ်ခွာမှု စတင်သည်။ ကုပ်ခြင်း၊ ထုတ်ခြင်းနှင့် တစ်ဖက်သတ်ရွေ့လျားမှုများကို နေရာချထားခြင်း ရပ်ရန် ဘေးကင်းပါသည်။

   3. လျင်မြန်သောတုံ့ပြန်မှုနှင့် တည်ငြိမ်သော ကြိမ်နှုန်းမြင့်လုပ်ဆောင်မှု

     -- ကူရှင်ကင်းစင်သော ပွတ်တိုက်မှုနည်းသော တံဆိပ်ခတ်ခြင်းသည် တိုတောင်းသော လေဖြတ်ခြင်း ထပ်တလဲလဲ လုပ်ဆောင်စရာများ အတွက် တစ်သမတ်တည်း စက်ဘီးစီးခြင်း ≥250cpm ကို ရရှိစေပါသည်။

   4. ဆီမပါသော လည်ပတ်မှုနှင့် ဝန်ဆောင်မှုသက်တမ်း တိုးသည်။

     -- သန့်ရှင်းသော အလုပ်ရုံအခြေအနေများအတွက် သင့်လျော်သည်။ ကြေးဝါကိုယ်ထည်နှင့် တာရှည်ခံတံဆိပ်ခတ်ခြင်း ≥3 သန်း အာမခံချက်မရှိသော လည်ပတ်မှု။

   5. Flexible mounting configuration

     -- Panel နှင့် flush မြှုပ်သွင်းတပ်ဆင်ခြင်း ရရှိနိုင်ပါသည် အမျိုးမျိုးသော စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်းများကို လိုက်ဖက်ရန် လှံတံသည် အပြား သို့မဟုတ် လုံးဝန်းနိုင်သည်။

Mounting Options နှင့် ရိုးရိုးစက်မှုဆိုင်ရာ အပလီကေးရှင်းများ

   1. တပ်ဆင်ခြင်းပုံစံများ

     -- Panel Mount (B) : အနားကွပ်သည် စက်ပစ္စည်းမျက်နှာပြင်ပေါ်တွင် တပ်ဆင်ထားပြီး ပြင်ပတွန်းအားနှင့် ဆွဲယူလှုပ်ရှားမှုအတွက် အဆင်ပြေသည်။

     -- Flush Mount (S)- ကိုယ်ထည်သည် စက်ပစ္စည်းများအတွင်း မြှုပ်နှံထားသော ကိုယ်ထည်၊ စက်အတွင်းတွင် နေရာအများဆုံး ချွေတာနိုင်စေရန် ပစ္စတင်တံကိုသာ ထိတွေ့ထားသည်။

   2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- 3C နှင့် အီလက်ထရွန်းနစ်ပစ္စည်းများ- မိုက်ခရိုအပိုင်းကုပ်ခြင်း၊ ချစ်ပ်ထုတ်ခြင်း၊ အသေးစား jig drive၊ ခလုတ်ကြာရှည်ခံမှု စမ်းသပ်ခြင်း

     -- တိကျသော တူရိယာများ- သေးငယ်သော အဆို့ရှင်ပြောင်းခြင်း၊ ဖိုက်ဘာနေရာချထားခြင်း၊ တူရိယာ ကောင်းစွာ ချိန်ညှိခြင်း၊ တိုတောင်းသော လေဖြတ်ခြင်း ရပ်တန့်ခြင်း

     -- အထွေထွေအလိုအလျောက်စနစ်- ကြိမ်နှုန်းမြင့်တင်/ချခြင်း၊ တံဆိပ်အခွံခွာခြင်း၊ မိုက်ခရိုအစိတ်အပိုင်းလွှဲပြောင်းခြင်း၊

     -- ဆေးဘက်ဆိုင်ရာစက်ပစ္စည်း- အသေးစားတူရိယာတိုးချဲ့မှု၊ အသေးစားအရည်တွန်းကန်မှု၊ တိကျစွာနေရာချထားခြင်းဆိုင်ရာ စည်းဝေးပွဲများ

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. ဝန်အားအပေါ်အခြေခံ၍ ငြီးငွေ့ရွေးချယ်မှု

      -- Ø4 ≤0.3kg；Ø6=0.3~0.7kg；Ø10=0.7~2kg；Ø16=2~3kg။ ≥50% ဘေးကင်းရေးအနားသတ်ကို သီးသန့်ထားပါ။

   2.Stroke အတည်ပြုချက်

     -- စံနှုန်း- 5/10/15mm။ တိုတောင်းသော လေဖြတ်ခြင်းများသည် ပိုမိုတည်ငြိမ်သော ကြိမ်နှုန်းမြင့်စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။

   3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- ရာထူးအကြံပြုချက်- တိုးချဲ့အနေအထားကို စောင့်ကြည့်ရန် တပ်ဆင်ထားသော သံလိုက်နှင့် M9B ခလုတ်တစ်ခုပါရှိသော CDJP ကို ​​ရွေးပါ။

     -- Mount အပြင်အဆင်- အတွင်းပိုင်းစက်ပစ္စည်းတပ်ဆင်မှုအတွက် Flush embedded mount (S) မျက်နှာပြင်တပ်ဆင်မှုအတွက် panel mount (B)။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CJP single acting spring return micro pin pneumatic ဆလင်ဒါသည် panel နှင့် flush embedded mounting options များဖြင့် အလွန်တိုတောင်းသော ကျစ်လစ်သောကိုယ်ထည်ကို ပေးဆောင်ပါသည်။ CDJP ဗားရှင်းသည် ကန့်သတ်ထားသောနေရာ 3C၊ တိကျသောတူရိယာနှင့် ဆေးဘက်ဆိုင်ရာ အလိုအလျောက်စနစ်သုံး စက်ကိရိယာများအတွက် စံပြစျေးသက်သာသော အသေးစား လှုံ့ဆော်မှုအား CDJP ဗားရှင်းတွင် ပံ့ပိုးပေးပါသည်။
