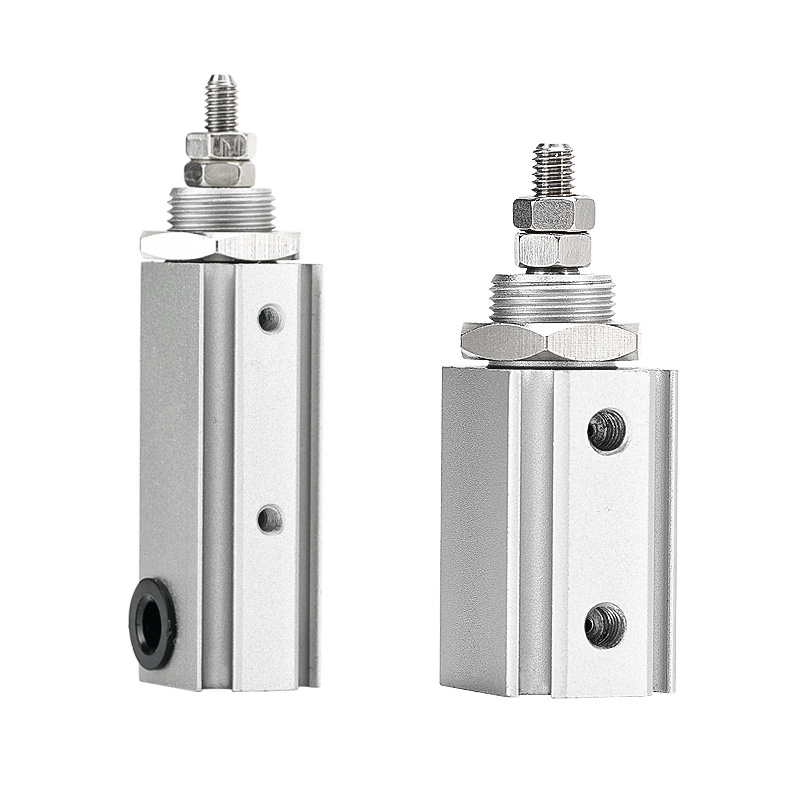

CJP2 Series Pin Cylinder (Double Acting)

CJP2 Series Double Acting Pin Cylinder (Compact Micro Cylinder)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH CJP2 စီးရီးသည် ကျစ်ကျစ်လျစ်လျစ်သော double acting pin ဆလင်ဒါဖြစ်သည်။ အဓိကအားသာချက်များ- အလွန်တိုသောကိုယ်ထည်၊ ပေါ့ပါးသောဖွဲ့စည်းပုံ၊ တည်ငြိမ်သောနှစ်သွယ်တွန်းအားနှင့် ယုံကြည်စိတ်ချရသော ကြိမ်နှုန်းမြင့်လုပ်ဆောင်ချက်။ ကန့်သတ်ထားသောနေရာအတွင်း၊ အလယ်အလတ် မိုက်ခရို ဝန်နှင့် စက်ဝိုင်းမြင့် အလိုအလျောက် ဘူတာများအတွင်း တိကျသော တွန်းဆွဲရွေ့လျားမှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် micro bidirectional linear driving applications များအတွက် ပင်မမော်ဒယ်ဖြစ်သည်။

Core Structure & Design အင်္ဂါရပ်များ

     -- Drive မုဒ်- နှစ်ထပ်လုပ်ဆောင်ခြင်း (သက်တမ်းတိုးခြင်းနှင့် ပြန်နုတ်ခြင်းအတွက် လေဖြတ်ခြင်း)။ ဖောက်သည်အကွာအဝေး- Ø4/6/10/16mm၊ micro မှ သေးငယ်သော payload များကို ဖုံးအုပ်ထားသည်။

     -- ဖွဲ့စည်းတည်ဆောက်ပုံ- Extruded အလူမီနီယမ်ကိုယ်ထည် (ရိုးရာကြေးဝါဗားရှင်းမှ အဆင့်မြှင့်တင်ထားသည်)၊ အလေးချိန် 55% ~ 65% ပိုမိုပေါ့ပါးသည်။ ထိခိုက်မှုနှင့် ဆူညံသံများကို လျှော့ချရန် နှစ်ဖက်စလုံးတွင် ရာဘာကူရှင်များ တပ်ဆင်ထားသည်။

     -- ဘက်စုံတပ်ဆင်ခြင်း- တပ်ဆင်မှုပုံစံ 6 ခုရရှိနိုင်သည်- အခြေခံအမျိုးအစား၊ panel mount၊ flange mount၊ foot mount၊ trunnion mount နှင့် clevis mount တို့ဖြစ်သည်။

     -- အာရုံခံ လိုက်ဖက်မှု- သံလိုက်လက်စွပ်ဖြင့် တည်ဆောက်ထားသော သတ်မှတ်ချက်များအားလုံး၊ အနည်းဆုံး Ø4 bore နှင့် 5mm stroke အပါအဝင် သံလိုက်ခလုတ်နှစ်ခု တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။

     -- ပစ္စည်းနှင့် တံဆိပ်ခတ်ခြင်း- မာကျောသော anodized အလူမီနီယမ် + NBR တံဆိပ်များ၊ ဆီကင်းသော လုပ်ဆောင်ချက်၊ သန့်ရှင်းသော သို့မဟုတ် အနည်းငယ်ဆီပြန်သောပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။ စက်ပိုင်းဆိုင်ရာဝန်ဆောင်မှုသက်တမ်း ≥3 သန်းသံသရာ။

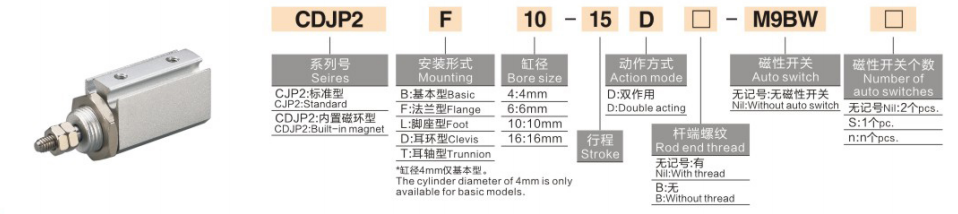

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

  1. မော်ဒယ် နမူနာ: CDJP2B10-15D-M9B

   2. စံအမိန့်အကိုးအကား နမူနာများ

     -- CJP2B6-20D：Bore 6၊ stroke 20၊ double acting အခြေခံအမျိုးအစား၊ သံလိုက်လက်စွပ်မရှိ

     -- CDJP2F4-10D：ဘိုးဘိုး 4၊ လေဖြတ် 10၊ အကန့်အထိုင်၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်

     -- CDJP2B16-30D-2M9B：Bore 16၊ stroke 30၊ အခြေခံအမျိုးအစား၊ M9B ခလုတ်နှစ်ခုပါရှိသော

Universal Core Technical Specifications (@0.5MPa၊ Double Acting)

Core Competitive အားသာချက်များ

   1. အလွန်တိုသော ပေါ့ပါးသော ကိုယ်ထည်

     -- ရှေးကျသော CJP မော်ဒယ်နှင့် နှိုင်းယှဉ်ပါက ယေဘုယျအလျား 6~9.5 မီလီမီတာ တိုသွားသည်၊ အလေးချိန် 55% ~ 65% လျော့ချကာ အလွန်ကျဉ်းမြောင်းသော တပ်ဆင်မှုအပြင်အဆင်အတွက် ပြီးပြည့်စုံသည်။

   2. တည်ငြိမ်သော bidirectional output

     -- နွေဦးပေါက်ခြင်းမရှိဘဲ နှစ်ထပ်သရုပ်ဆောင်ထားသော ဒီဇိုင်း။ Bidirectional thrust သည် 100g ~ 5kg payloads များအတွက် သင့်လျော်သော single acting ဆလင်ဒါများထက် 30%~50% ပိုမြင့်ပါသည်။

   3. မြင့်မားသောကြိမ်နှုန်းနှင့်ဆူညံသံနိမ့်စစ်ဆင်ရေး

     -- ရော်ဘာကူရှင် + ပွတ်တိုက်မှုနည်းသော တံဆိပ်ခတ်ခြင်း။ လည်ပတ်နှုန်း 50~500mm/s၊ 200cpm အထက်တွင် တည်တည်ငြိမ်ငြိမ်၊ သက်ရောက်မှုဆူညံသံ ≤60dB။

   4. Multiple mounting & full magnetic ring standard

     -- တပ်ဆင်ခြင်းပုံစံ 6 ခုသည် ရှုပ်ထွေးသောကိရိယာအပြင်အဆင်နှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ အရွယ်အစားအားလုံးအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ အနည်းငယ်မျှသာ Ø4 bore သည် အဆင်ပြေသောအနေအထားကို စောင့်ကြည့်ရန်အတွက် သံလိုက်ခလုတ်နှစ်ခုကို ပံ့ပိုးပေးပါသည်။

   5. ဆီမပါသောဒီဇိုင်းနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်း

     -- သန့်ရှင်းသော ထုတ်လုပ်မှုလိုင်းများနှင့် လိုက်ဖက်သည်။ မာကျောသော အလူမီနီယမ်ကိုယ်ထည်နှင့် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော ဖျံများ ≥3 သန်း လည်ပတ်မှုကို တည်ငြိမ်စွာ လုပ်ဆောင်နိုင်စေပါသည်။

Mounting Options နှင့် ရိုးရိုးစက်မှုဆိုင်ရာ အပလီကေးရှင်းများ

    1. တပ်ဆင်ခြင်းပုံစံများ

     -- အခြေခံအမျိုးအစား (B)- ဖြောင့်သောတွန်းဆွဲခြင်းအတွက် ပြင်ပချည် axial ပြုပြင်ခြင်းကို အဆုံးသတ်ပါ။

     -- Panel Type (F)- အလွန်ပါးလွှာသော အပြင်အဆင်အတွက် ကိုယ်ထည်ကို စက်ပစ္စည်းအကန့်တွင် ထည့်သွင်းထားသည်။

     -- Flange အမျိုးအစား (L)- ဒေါင်လိုက် Load applications များအတွက် Rod side flange ပြုပြင်ခြင်း။

     -- Foot Type (T) : အလျားလိုက် တွန်းဆွဲခြင်းအတွက် အောက်ခြေခြေထောက် တပ်ဆင်ခြင်း။

   2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- 3C အီလက်ထရွန်းနစ်- အသေးစားအစိတ်အပိုင်းကို ဖမ်းဆုပ်ခြင်း၊ ချစ်ပ်ထုတ်ခြင်း၊ ခလုတ်ကြာရှည်ခံမှု စမ်းသပ်ခြင်း၊ အသေးစား jig မောင်းနှင်ခြင်း

     -- တိကျသောစက်ပစ္စည်း- Micro valve switching၊ fiber positioning၊ instrument fine adjustment၊ miniature slider actuation

     -- အထွေထွေ အလိုအလျောက်စနစ်- ကြိမ်နှုန်းမြင့်တင်/ချခြင်း၊ တံဆိပ်အခွံခွာခြင်း၊ တိုတောင်းသော လေဖြတ်ခြင်းလုပ်ငန်းခွင်လွှဲပြောင်းခြင်း

     -- ဆေးဘက်ဆိုင်ရာ ကိရိယာများ- သေးငယ်သော တယ်လီစကုပ် လှုပ်ရှားမှု၊ သေးငယ်သော အရည် တွန်းကန်အား၊ တိကျစွာ နေရာချထားခြင်း စည်းဝေးပွဲများ

ရွေးချယ်မှု နှိုင်းယှဉ်ချက်- CJP2 VS CJ1 VS CJP မိုက်ခရိုဆလင်ဒါများ

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. ဝန်အားအပေါ်အခြေခံ၍ ငြီးငွေ့ရွေးချယ်မှု

     -- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg။ ≥30% ဘေးကင်းရေးအနားသတ်ကို သီးသန့်ထားပါ။

  2. လေဖြတ်ခြင်း အတည်ပြုချက်

     - လိုအပ်သော ခရီးသွားလာမှုအရ လေဖြတ်ခြင်းကို ရွေးချယ်ပါ။ တည်ငြိမ်သော ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်းအတွက် ပိုတိုသော လေဖြတ်ခြင်းကို ဦးစားပေးပါ။

   3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- အနေအထားအပိတ်-ကွင်းထိန်းချုပ်မှု- နှစ်ဘက်လမ်းကြောင်းဆိုင်ရာ အနေအထားတုံ့ပြန်ချက်အတွက် M9B သံလိုက်ခလုတ်နှစ်ခုကို တပ်ဆင်ပါ။

     -- တပ်ဆင်မှု အပြင်အဆင်- မြှုပ်သွင်းထားသော ပစ္စည်းများအတွက် အကန့်အမျိုးအစား (F)၊ axial threaded တပ်ဆင်ခြင်းအတွက် အခြေခံအမျိုးအစား (B)။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CJP2 သည် ကျစ်လစ်သိပ်သည်းသော double acting pin pneumatic ဆလင်ဒါတွင် အလွန်တိုသော ပေါ့ပါးသောကိုယ်ထည်၊ bidirectional တည်ငြိမ်သောတွန်းအား၊ ရော်ဘာကူရှင်နှင့် mounting အမျိုးအစား 6 ခုပါရှိသည်။ CDJP2 ဗားရှင်းသည် M9 စီးရီးခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော သံလိုက်လက်စွပ်များ၊ 3C တွင် နှစ်ထပ်လမ်းကြောင်း တိုတောင်းသော တွန်းဆွဲခြင်းလုပ်ငန်းများအတွက် စံပြ micro linear actuator၊ တိကျသောတူရိယာများနှင့် ဆေးဘက်ဆိုင်ရာ အလိုအလျောက်စနစ်သုံး ပစ္စည်းကိရိယာများ။
