အမှတ်တံဆိပ်- Richge Technology မှ SOLH

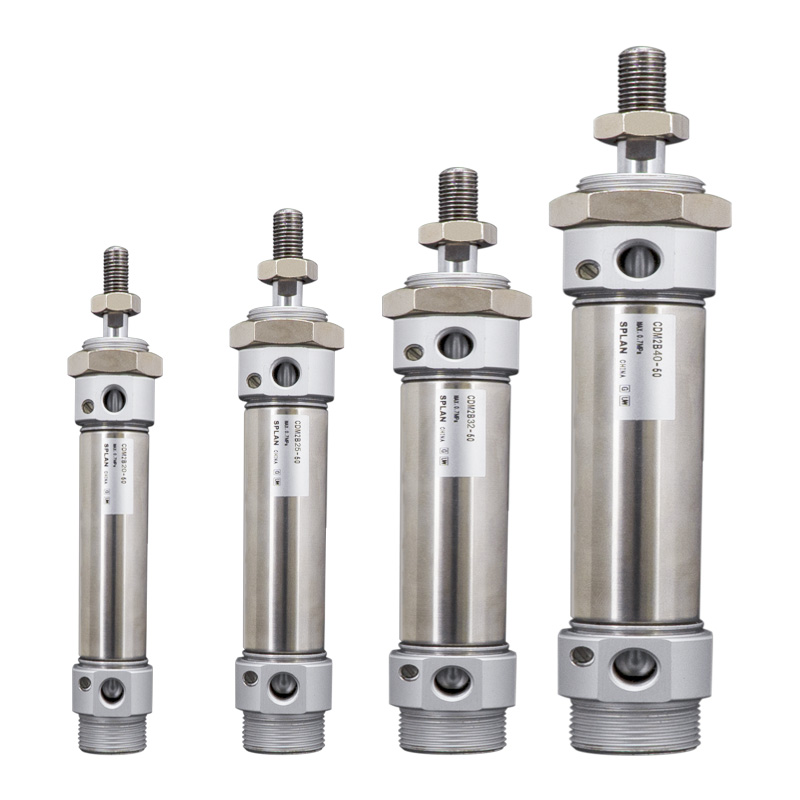

SOLH CM2 / CDM2 များသည် JIS B 8356 စံ round stainless steel ဆလင်ဒါများ၊ အရွယ်အစား φ20/25/32/40mm ဖြစ်သည်။ မိုက်ခရိုမီနီဆလင်ဒါများနှင့် စံဆလင်ဒါများကြားတွင် စွမ်းဆောင်ရည်အနေအထားရှိသည်။ ပင်မအားသာချက်များ- ချေးခံနိုင်ရည်၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ ကွဲပြားသောတပ်ဆင်ခြင်းရွေးချယ်မှုများ၊ ကျစ်လစ်သိပ်သည်းသောအလတ်စားတွန်းထုတ်မှု။ အစားအသောက်၊ ဆေးဝါး၊ အီလက်ထရွန်နစ်ပစ္စည်း၊ ထုပ်ပိုးမှုနှင့် သန့်ရှင်းသော အလိုအလျောက်စနစ် အလယ်အလတ် ၀န်ဆောင်ဌာနများအတွက် ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံထားသည်။
1. စံသတ်မှတ်ချက်- JIS B 8356 နှင့် ကိုက်ညီပြီး universal mounting dimensions ဖြင့် အဝိုင်းကိုယ်ထည်။
2. ပစ္စည်း- 304 သံမဏိစည်၊ ပစ္စတင်တံနှင့် အဆုံးထုပ်များ၊ သံချေးဒဏ်၊ စိုစွတ်သော၊ အက်ဆစ်ကို ခံနိုင်ရည်ရှိပြီး အားနည်းသော အယ်လကာလီနှင့် သန့်ရှင်းသောပတ်ဝန်းကျင်။
3. ဖွဲ့စည်းတည်ဆောက်ပုံ- ချည်မျှင်များဖြင့်သော့ခတ်ထားသော အဆုံးထုပ်များ၊ ဖြောင့်တန်းသောကောက်ကြောင်းများ၊ မြင့်မားသောစက်ပိုင်းဆိုင်ရာကြံ့ခိုင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းရလွယ်ကူသည်။
4. လုပ်ဆောင်ချက် အမျိုးအစားများ
-- CM2B Double Acting- အစွန်းနှစ်ဖက်စလုံးရှိ လေပေးဝေမှု၊ လူကြိုက်အများဆုံး စံမော်ဒယ်
-- CM2S / CM2T တစ်ကိုယ်ရေသရုပ်ဆောင်ခြင်း- S=Spring ပြန်လာခြင်း၊ T=Spring သက်တမ်းတိုးခြင်း၊ လေဖြတ်ပြီးနောက် အလိုအလျောက် ပြန်လည်သတ်မှတ်ခြင်း။
-- CM2W Double Rod- နှစ်ဖက်လုံးတွင် ဆန့်ထားသော Rod၊ synchronous လှုပ်ရှားမှု၊ ထိရောက်သော ခရီးသွားလာမှု နှစ်ဆ
-- CM2K Non-Rotating Rod- တိကျသောနေရာချထားမှုအတွက် ဆဋ္ဌဂံပစ္စတင်တံ၊
5. ကူရှင်- စံရော်ဘာကူရှင်၊ အရှိန်ပြင်းသောအရှိန်အောက်တွင် ရိုက်ခတ်ဆူညံသံများကို လျှော့ချရန် လေကူရှင် (နောက်ဆက် A) ကို ရွေးချယ်နိုင်သည်။
6. တံဆိပ်ခတ်ခြင်း- ဆီလှောင်ကန် groove ဖြင့် ပွတ်တိုက်မှုနည်းသော နှစ်လမ်းညွန်တံဆိပ်။ စတင်ဖိအားနည်းခြင်း၊ ဆီမပါသောလည်ပတ်မှု၊ ဝန်ဆောင်မှုသက်တမ်း ≥8 သန်း လည်ပတ်မှု။
7. Position Detection- ပစ္စတင်အနေအထား တုံ့ပြန်ချက်အတွက် M9B/A93/Z73 သံလိုက်ခလုတ်များနှင့် တွဲဖက်တပ်ဆင်ထားသော သံလိုက်လက်စွပ်တပ်ဆင်ထားသော CDM2 ဗားရှင်း။
1. မော်ဒယ် နမူနာ: CDM2B20-100A-B
|
အပိုင်း |
ကုတ် |
အဓိပ္ပါယ် |
| CM2/CDM2 |
စီးရီးကုဒ် |
CM2 = သံလိုက်မရှိသောလက်စွပ် CDM2 = တပ်ဆင်ပြီး သံလိုက်လက်စွပ် |
| B/S/T/W/K |
လုပ်ဆောင်ချက်အမျိုးအစား |
B = နှစ်ထပ်သရုပ်ဆောင်ခြင်း။ S=Single Acting Spring Return T=Single Acting Spring Extend W=Double Rod K = မလှည့်နိုင်သော လှံ |
| 20/25/32/40 |
အရွယ်အစား (မီလီမီတာ) |
φ20/25/32/40 |
|
100 |
Standard Stroke |
မက်တယ်။ နှစ်ထပ်သရုပ်ဆောင်မှုအတွက် 300 မီလီမီတာ တစ်ခုတည်းသရုပ်ဆောင်မှုအတွက် Max.100mm |
|
A |
ကူရှင်ရွေးချယ်မှု |
ဗလာ=ရော်ဘာကူရှင်၊ A=လေကူရှင် |
|
B |
Groove ပြောင်းပါ။ |
A=ခြေရာခံ groove; B=Steel Band groove (တွင်ကျယ်စွာအသုံးပြုသည်) |
2. စံအမိန့်အကိုးအကား နမူနာများ
-- CDM2B25-50-B：Bore25၊ stroke50၊ နှစ်ချက်သရုပ်ဆောင်၊ တပ်ဆင်ထားသော သံလိုက်၊ ရာဘာကူရှင်
-- CDM2S32-75-B：Bore32၊ stroke75၊ single acting spring return
-- CDM2K40-100-B：Bore40၊ stroke100၊ လှည့်ခြင်းမရှိသော ဆဋ္ဌဂံပစ္စတင်တံ
|
ကန့်သတ်ချက် အကြောင်းအရာ |
စံသတ်မှတ်ချက် |
| Bore Range |
φ20, 25, 32, 40 မီလီမီတာ |
| လည်ပတ်မှုဖိအား |
နှစ်ချက်သရုပ်ဆောင်ခြင်း- 0.1~1.0MPa တစ်ခုတည်းသရုပ်ဆောင်ခြင်း- 0.2 ~ 1.0MPa |
| သက်သေဖိအား |
1.5 MPa |
| ပတ်ဝန်းကျင် အပူချိန် |
သံလိုက်တပ်ဆင်ထားသောဗားရှင်းအတွက် -10 ~ +70℃；-10 ~ +60℃ |
| ပစ္စတင်အမြန်နှုန်း |
50 ~ 750 mm/s |
| အုံး |
စံရော်ဘာကူရှင်; Air cushion (A) ရှိတာပဲ။ |
| Air Port Thread |
RC1/8 (φ20/25/32), RC1/4 (φ40) |
| ချောဆီ |
အဆီမပါတဲ့ အဆီမပါတဲ့ အဆီဖုံးတဲ့ လုပ်ဆောင်ချက်ကို ရရှိနိုင်ပါတယ်။ |
| လေဖြတ်ခြင်း သည်းခံခြင်း။ |
±1.4 မီလီမီတာ |
1. Double Acting CM2B
|
ဖောက် (မီလီမီတာ) |
ထိုး (N) |
ဆွဲအား (N) |
အနီးစပ်ဆုံး အလျားလိုက်ဝန် (ကီလိုဂရမ်) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
2. Single Acting CM2S (Spring Return @0.5MPa)
|
ဖောက် (မီလီမီတာ) |
ထိုး (N) |
Spring Return Force (N) |
အနီးစပ်ဆုံး အလျားလိုက်ဝန် (ကီလိုဂရမ်) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
1. Mounting ရွေးစရာများ
-- B အခြေခံအမျိုးအစား- end cap threads (အသုံးအများဆုံး) မှတဆင့် တိုက်ရိုက်တပ်ဆင်ခြင်း
-- L Foot Mount- Axial foot bracket ပြင်ဆင်ခြင်း။
-- F/G Flange- Rod-side flange/head-side flange
-- C/D Clevis- Single clevis/double clevis
-- E Trunnion- လွှဲရွေ့လျားမှုအတွက် ဦးခေါင်း-ခြမ်း ဖြတ်တောက်မှု
3. အဓိက ဆင်းသက်လာသော စီးရီးများ
-- CDM2B- တပ်ဆင်ထားသော သံလိုက်ဖြင့် စံနှစ်ထပ် လုပ်ဆောင်ခြင်း။
-- CDM2S/T- တစ်ကိုယ်ရည်သရုပ်ဆောင် နွေဦးပေါက်/နွေဦး သက်တမ်းတိုးခြင်း။
-- CDM2W- နှစ်ထပ်တံနှစ်ထပ် သရုပ်ဆောင်ခြင်း။
-- CDM2K- မလှည့်နိုင်သော ဆဋ္ဌဂံ ပစ္စတင်တံ
-- CDM2R- ကန့်သတ် axial space အတွက် ပါးလွှာသော တိုက်ရိုက် mount ဗားရှင်း
1. Bore ရွေးချယ်မှု- လိုအပ်သော တွန်းအားနှင့် အလျားလိုက်ဝန်ကို တွက်ချက်ပါ၊ အရန် ≥50% ဘေးကင်းရေးအနားသတ်၊ medium-load applications များအတွက် CM2 ကိုဦးစားပေးရွေးချယ်ပါ။
2. လေဖြတ်ခြင်းအတည်ပြုချက်- 10~20mm အပိုခရီးသွားအနားသတ်ကိုထည့်ပါ။ အများဆုံးလေဖြတ်ခြင်း- နှစ်ဆသရုပ်ဆောင်ခြင်း ≤300mm၊ တစ်ခုတည်းသရုပ်ဆောင်ခြင်း ≤100mm။
3. ဖွဲ့စည်းမှု ကိုက်ညီမှု
-- လုပ်ဆောင်ချက်- နှစ်ချက်သရုပ်ဆောင်ခြင်း → B; single acting spring return → S; ဆန့်ကျင်လှည့်ကွက်လိုအပ်ချက် → K
-- ကူရှင်- မြန်နှုန်းမြင့် အပြန်အလှန် ရွေ့လျားမှုအတွက် နောက်ဆက်တွဲ A (လေကူရှင်) ကို ထည့်ပါ
-- ရာထူးအကြံပြုချက်- CDM2 သံလိုက်တပ်ဆင်ထားသော မော်ဒယ်ကို ရွေးချယ်ပါ၊ M9B/A93 သံလိုက်ခလုတ်များကို လိုက်ဖက်ပါ။
SOLH CM2/CDM2 JIS စံနှုန်း stainless steel round pneumatic ဆလင်ဒါသည် တင်သွင်းလာသော CM2 စီးရီးနှင့် အပြည့်အ၀ လဲလှယ်နိုင်သည်၊ နှစ်ဆ၊ အိုက်တင်၊ ကြိမ်လုံး၊ နှစ်ချက်နှင့် မလှည့်နိုင်သော ကြိမ်လုံးမျိုးကွဲများ၊ တပ်ဆင်ခြင်းရွေးချယ်စရာများစွာ၊ အစားအစာ၊ ဆေးဘက်ဆိုင်ရာ၊ လျှပ်စစ်ပစ္စည်းနှင့် ထုပ်ပိုးမှုဆိုင်ရာ သန့်ရှင်းသော စက်ကိရိယာများအတွက် စံပြအလယ်အလတ်တွန်းအား linear actuator။
