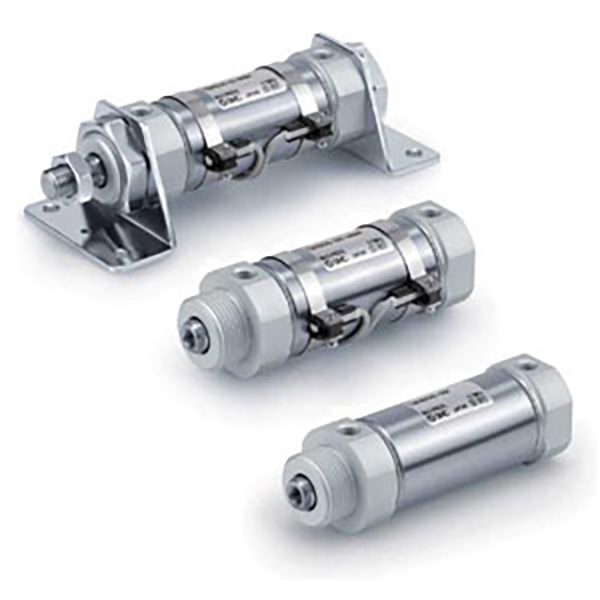

CM3 စီးရီးတိုတောင်းသော Stainless Steel Mini Cylinder | New-Generation Ultra-Compact Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

     SOLH CM3/CDM3 စီးရီးသည် ရိုးရာ CM2 စီးရီးအတွက် အဆင့်မြှင့်တင်ထားသော အစားထိုးအဖြစ် အကောင်းဆုံး မျိုးဆက်တို-အမျိုးအစား သံမဏိစတီးလ်မီနီဆလင်ဒါ အသစ်ဖြစ်သည်။ ၎င်းသည် φ20 မှ φ40 မှ ထွင်းအရွယ်အစားများကို ဖုံးအုပ်ထားပြီး CM2 နှင့် နှိုင်းယှဉ်ပါက အများဆုံး စုစုပေါင်းအရှည် 29mm နှင့် 21% ပိုပေါ့သောအလေးချိန်တို့ ပါဝင်ပါသည်။ အလွန်ကျစ်လစ်သောကိုယ်ထည်၊ 304 သံမဏိတည်ဆောက်မှုအပြည့်၊ ဆီကင်းသောလည်ပတ်မှုနှင့် 4 လမ်းပိုက်ဒီဇိုင်းဖြင့်၊ ၎င်းသည် နေရာလွတ်မရှိ၊ စိုစွတ်သော၊ အားနည်းသောအက်ဆစ်နှင့် အယ်လကာလီများနှင့် သန့်ရှင်းသောလုပ်ငန်းခွင်အခြေအနေများကို အပြည့်အဝလိုက်လျောညီထွေဖြစ်စေသည်။ အလယ်အလတ် တိကျသော မျဉ်းဖြောင့်ရွေ့လျားမှု လုပ်ငန်းများအတွက် အစားအသောက်၊ ဆေးဘက်ဆိုင်ရာ၊ အီလက်ထရွန်းနစ်နှင့် ထုပ်ပိုးမှု လုပ်ငန်းများတွင် တွင်ကျယ်စွာ အသုံးပြုသည်။

  1.1 Standard & Premium Material ဆောက်လုပ်ရေး

     JIS B 8356 သည် လဲလှယ်နိုင်သော စံနှုန်းများနှင့် အပြည့်အဝ ကိုက်ညီပါသည်။ ဆလင်ဒါပြွန်၊ ပစ္စတင်တံနှင့် အဆုံးအဖုံးတစ်ခုလုံးသည် အရည်အသွေးမြင့် 304 သံမဏိသံမဏိကို အသုံးပြုထားသောကြောင့် သံချေးတက်ခြင်းနှင့် ချေးခံနိုင်ရည်ရှိသော စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။ ၎င်းသည် စိုစွတ်သောပတ်ဝန်းကျင်၊ အက်ဆစ်အားနည်း/အားနည်းသော အယ်လ်ကာလီလုပ်ငန်းခွင်အခြေအနေများနှင့် ခိုင်ခံ့သောပတ်ဝန်းကျင်လိုက်လျောညီထွေရှိသော သန့်ရှင်းသော ထုတ်လုပ်မှုအလုပ်ရုံများတွင် တည်ငြိမ်စွာလုပ်ဆောင်သည်။

  1.2 ပေါင်းစပ်ဖွဲ့စည်းပုံ

     အဆုံးအဖုံးကို ချည်သော့ခတ်ခြင်းနှင့် ပေါင်းစပ်ဆလင်ဒါပြွန်ဖွဲ့စည်းပုံကို လက်ခံခြင်းဖြင့် အလုံးစုံအရွယ်အစားကို အလွန်လျှော့ချထားသည်။ ဆန်းသစ်သော 4-way piping design (90° interval) သည် အလွန်မြင့်မားသော တပ်ဆင်ခြင်းဆိုင်ရာ လွတ်လပ်မှုကို ပေးစွမ်းပြီး ကျဉ်းမြောင်းသော စက်ကိရိယာနေရာလပ်၏ တပ်ဆင်မှုအကျပ်အတည်းကို ဖြေရှင်းပေးပြီး အလိုအလျောက်ဘူတာများ၏ လိုက်လျောညီထွေရှိသော အသွင်အပြင်ကို အကောင်အထည်ဖော်ပေးပါသည်။

  1.3 ဇာတ်ညွှန်းအပြည့်အစုံအတွက် ကွဲပြားသောလှုပ်ရှားမှုအမျိုးအစားများ

     • Double Acting (CM3B) : Dual-end air intake reciprocating motion၊ Standard automated linear မောင်းနှင်မှုအတွက် universal အများဆုံးအမျိုးအစား။

     • တစ်ဦးတည်းသရုပ်ဆောင်ခြင်း (CM3S/T) : S = Spring return, T = Spring extend; လုံခြုံရေးဦးစားပေးအခြေအနေများအတွက် ပါဝါပိတ်ပြီးနောက် အလိုအလျောက် ပြန်လည်သတ်မှတ်ပါ။

     • နှစ်ထပ် Rod (CM3W) : Dual-end rod output၊ synchronous တည်ငြိမ်သောလှုပ်ရှားမှုနှင့် အထူးချိတ်ဆက်မှုယန္တရားများအတွက် ထိရောက်သောလေဖြတ်ခြင်းနှစ်ဆ။

     • မလှည့်နိုင်သောတံ (CM3K) : ဆဋ္ဌဂံဆန့်ကျင်ဘက် ပစ္စတင်လှံတံ၊ တိကျမှုမြင့်မားသောနေရာချထားမှုလိုအပ်ချက်များအတွက် လည်ပတ်နေစဉ်အတွင်း သုညလှည့်ခြင်း။

  1.4 High-End တံဆိပ်ခတ်ခြင်းနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်း

     ပွတ်တိုက်မှုနည်းသော နှစ်လမ်းညွန် တံဆိပ်ခတ်ကွင်းနှင့် တပ်ဆင်ထားသော ဆီသိုလှောင်မှု groove ဖြင့် တပ်ဆင်ထားပြီး၊ ဆလင်ဒါသည် အလွန်နိမ့်သော စတင်ဖိအားနှင့် တည်ငြိမ်သော လည်ပတ်မှုကို ပါရှိသည်။ ပုံမှန် ဆီမပါသော ချောဆီ ဒီဇိုင်းသည် သန့်ရှင်းသော စက်မှုလုပ်ငန်း စံချိန်စံညွှန်းများနှင့် ကိုက်ညီပါသည်။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသောဖွဲ့စည်းပုံသည် စက်လည်ပတ်မှု 8 သန်းကျော်၏ဝန်ဆောင်မှုသက်တမ်းကိုသေချာစေပြီး၊ စက်ကိရိယာပြုပြင်ထိန်းသိမ်းမှုအကြိမ်ရေကို များစွာလျှော့ချပေးသည်။

  1.5 Flexible Buffer & Induction Configuration

     အခြေခံ ရှော့ခ်စုပ်ယူမှုနှင့် ဆူညံသံများကို လျှော့ချရန်အတွက် စံရော်ဘာကြားခံ၊ အဆုံးသတ်သက်ရောက်မှုကို ဖယ်ရှားရန် မြန်နှုန်းမြင့် မကြာခဏ လည်ပတ်မှုအတွက် ရွေးချယ်နိုင်သော A-type လေကြားခံ။ CDM3 မော်ဒယ်သည် အချိန်နှင့်တပြေးညီ အနေအထား အချက်ပြ တုံ့ပြန်ချက်နှင့် PLC အလိုအလျောက် ချိတ်ဆက်မှု ထိန်းချုပ်မှုအတွက် M9B/A93/Z73 စီးရီး သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည့် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်များ ပါရှိသည်။ ရိုးရှင်းသော စက်ဝန်းလှုပ်ရှားမှုအတွက် သံလိုက်မဟုတ်သော CM3 ဗားရှင်း။

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

  1. ရိုးရိုးပုံစံတည်ဆောက်ပုံ: CDM3B25-100Z

 2. စံအမိန့်နမူနာများ

     • Magnetic Double Acting မော်ဒယ်: CDM3B32-50Z (φ32 ဖောက်၊ 50 မီလီမီတာ လေဖြတ်ခြင်း၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ နှစ်ဆသရုပ်ဆောင်မှု)

     • Single Acting Spring Return မော်ဒယ်- CDM3S20-25Z (φ20 ဖောက်၊ 25mm လေဖြတ်ခြင်း၊ စပရိန်ပြန်လည်သတ်မှတ်ခြင်း)

     • Non-Rotating Precision Model− CDM3K40-100Z (φ40 ထွင်း၊ 100 မီလီမီတာ လေဖြတ်ခြင်း၊ ဆဋ္ဌဂံပုံ ပျော့ပျောင်းမှု ဆန့်ကျင်ရေးလှံတံ)

3. Core Technical Parameters (Standard Type)

4. 0.5MPa Theoretical Thrust & Tension Data

 4.1 Double Acting (CM3B) Thrust & Tension Table

  4.2 Single Acting (CM3S Spring Return) စွမ်းဆောင်ရည်ဇယား

5. Mounting Types & Derivative Models

  5.1 ကွဲပြားသော တောင်တက်နည်းလမ်းများ

     • B အခြေခံအမျိုးအစား: အဆုံးအဖုံးချည်များမှတစ်ဆင့် တိုက်ရိုက်တပ်ဆင်ခြင်း၊ ကမ္ဘာလုံးဆိုင်ရာနှင့် ကုန်ကျစရိတ်အသက်သာဆုံး တပ်ဆင်ခြင်းနည်းလမ်း။

     • L ခြေလျင်တောင်၊: တည်ငြိမ်သော အလျားလိုက် တပ်ဆင်မှုအတွက် axial foot bracket ဖြင့် ပြင်ဆင်သည်။

     • F/G Flange Mountဒေါင်လိုက်ပုံသေနေရာချထားခြင်းအတွက် - Rod-side/rod-less side flange တပ်ဆင်ခြင်း။

     • C/D Clevis Mountလွှဲခြင်းနှင့် ချိတ်ဆက်မှုအခြေအနေများအတွက် တစ်ခုတည်း clevis / double clevis ချိတ်ဆက်မှု။

     • E Trunnion Mount: ပြောင်းလွယ်ပြင်လွယ် လွှဲရွေ့လျားမှုအတွက် Rod-less side trunnion ဖွဲ့စည်းပုံ။

  5.2 Core Derivative စီးရီးများ

     • CDM3B- သံလိုက်နှစ်ထပ်သရုပ်ဆောင်မှု အမျိုးအစား (စံပြပင်မမော်ဒယ်)

     • CDM3S/T- သံလိုက်တစ်ခုတည်း သရုပ်ဆောင်မှု အမျိုးအစား (နွေဦးပေါက် / နွေဦး သက်တမ်းတိုးခြင်း)

     • CDM3W: သံလိုက်နှစ်ထပ်လှံတံနှစ်ထပ်သရုပ်ဆောင်မှုအမျိုးအစား

     • CDM3K: သံလိုက်မဟုတ်သော ဆဋ္ဌဂံတံ အမျိုးအစား

     • CDM3R− အလွန်ပါးလွှာသော အာကာသစခန်းများအတွက် တိုက်ရိုက်တပ်ဆင်မှုအမျိုးအစား

6. CM3 နှင့် CM2 ရွေးချယ်မှု နှိုင်းယှဉ်မှု

7. 3-အဆင့် အမြန်ရွေးချယ်ခြင်း လမ်းညွှန်

     ၁။ ဖေဖေ့ရွေးချယ်မှု: အမှန်တကယ် ဝန်အလေးချိန်အရ ဖေါက်အရွယ်အစားကို အတည်ပြုပါ၊ လုံခြုံမှု 50% ထက်မနည်း သိမ်းဆည်းပါ။ အလယ်အလတ်တွန်းအား၊ သန့်ရှင်းပြီး ချေးခံနိုင်သော အလုပ်အခြေအနေများအတွက် CM3 စီးရီးကို ဦးစားပေးပါ။

     ၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။: အမှန်တကယ် အလုပ်လုပ်သော လေဖြတ်ခြင်း အပေါင်း 10~20mm ဘေးကင်းရေး အနားသတ်။ စံလေဖြတ်ခြင်းစည်းမျဉ်းများကို လိုက်နာပါ- နှစ်ဆသရုပ်ဆောင်ခြင်း ≤300mm၊ တစ်ခုတည်းသရုပ်ဆောင်ခြင်း ≤100mm။

     ၃။ Functional Configuration: သမားရိုးကျ နှစ်ဆသရုပ်ဆောင်သည့် အပြန်အလှန်လှုပ်ရှားမှုအတွက် B ကို ရွေးပါ။ S သည် တစ်ခုတည်းသော သရုပ်ဆောင်မှုနွေဦးကို ပြန်လည်သတ်မှတ်ခြင်း ဘေးကင်းရေး အခြေအနေများ၊ မြင့်မားသောတိကျမှုဆန့်ကျင် torsion positioning တောင်းဆိုချက်များအတွက် K။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CM3 မျိုးဆက်သစ် တိုတောင်းသော သံမဏိဆလင်ဒါတွင် အလွန်ကျစ်ကျစ်လစ်လစ် ပေါ့ပါးသော ကိုယ်ထည်၊ 304 အပြည့် stainless ချေးခံနိုင်ရည်၊ ဆီကင်းသော တာရှည်လည်ပတ်မှုနှင့် ကွဲပြားသော တပ်ဆင်ခြင်းနည်းလမ်းများ၊ အစားအစာ၊ ဆေးဘက်ဆိုင်ရာ၊ အီလက်ထရွန်နစ်နှင့် ထုပ်ပိုးမှုဆိုင်ရာ သန့်ရှင်းသော အလိုအလျောက်စနစ်သုံး စက်များအတွက် နေရာချွေတာပြီး တည်ငြိမ်ပြီး မြင့်မားသော နေရာလွတ်-ချွေတာရေးနည်းလမ်းများ ပါဝင်သည်။
