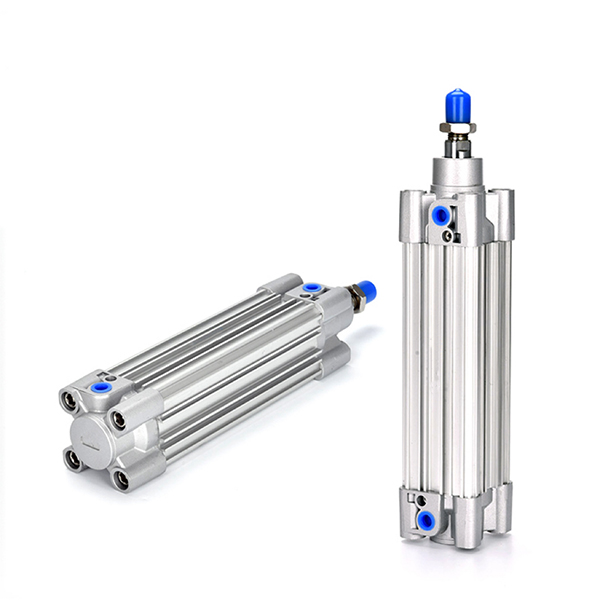

CP96S စီးရီး ISO15552 Standard Pneumatic Cylinder (Dual Heavy-Duty Cushion)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH CP96S စီးရီးတုတ်တံဆလင်ဒါသည် ISO15552 / VDMA24562 နိုင်ငံတကာစံနှုန်းများနှင့်ကိုက်ညီသည်။ နှစ်ထပ်ကူရှင်စနစ် (ချိန်ညှိနိုင်သော လေကူရှင် + ရော်ဘာကြားခံပြား) တပ်ဆင်ထားသော အလူမီနီယမ်ပရိုဖိုင်းစည်ကို လက်ခံပါသည်။ ဆူညံသံနည်းပါးခြင်း၊ တင်းကျပ်မှုမြင့်မားခြင်း၊ မြန်နှုန်းမြင့်၊ ကြိမ်နှုန်းမြင့်မားစွာ တုံ့ပြန်ခြင်းနှင့် ကြာရှည်လေဖြတ်ခြင်း လေးလံသော အလိုအလျောက်စနစ်ဆိုင်ရာ အက်ပ်လီကေးရှင်းများအတွက် သင့်လျော်သည်။ မူရင်း CP96S စီးရီးများနှင့် တိုက်ရိုက်စက်မှုဖလှယ်ခြင်း။

Core Structure & Design အင်္ဂါရပ်များ

   1. ဖွဲ့စည်းတည်ဆောက်ပုံ- တပ်ဆင်ထားသော ချည်ချောင်းများပါရှိသော ပရိုဖိုင်စည်သည် ရိုးရာချည်တုတ်ဆလင်ဒါများထက် 15% ပိုမိုပေါ့ပါးသည်။ Dual cushion သည် အဆုံးသက်ရောက်မှုကို ကောင်းစွာစုပ်ယူနိုင်ပြီး လည်ပတ်မှုဆူညံမှုကို လျှော့ချပေးသည်။

   2. ပစ္စည်း- မာကျောသော anodized အလူမီနီယမ်စည်၊ ကြံ့ခိုင်မှုမြင့်မားသောအဆုံးထုပ်များ၊ hard chrome ချထားသော ပစ္စတင်တံ။ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိပြီး တာရှည်ခံသည်။

   3. လုပ်ဆောင်ချက် အမျိုးအစားများ

     -- CP96S- တစ်ခုတည်းသောတံနှစ်ထပ်သရုပ်ဆောင်မှုစံမော်ဒယ်

     -- CP96SD (နောက်ဆက်တွဲ W)- နှစ်ထပ်တံနှစ်ထပ်သရုပ်ဆောင်မှု၊ အလွန်ကောင်းမွန်သော torsion ဆန့်ကျင်စွမ်းဆောင်မှု

     -- နောက်ဆက်တွဲ -S- သံလိုက်ခလုတ်အတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်

   4. ကူရှင်စနစ်- လေကူရှင် + ရော်ဘာပေါင်းစပ်ကြားခံ၊ 50 ~ 1000mm/s မြန်နှုန်းမြင့် စက်ဘီးစီးခြင်းအတွက် ပြီးပြည့်စုံသည်။

   5. မြင့်မားသောတောင့်တင်းမှု- တိကျသောစက်အဆုံးထုပ်များ၊ သေးငယ်သောပစ္စတင်လှံတံများပြောင်းသွားခြင်း၊ ပြင်းထန်သော offset ဝန်ခံနိုင်ရည်ရှိသည်။

   6. Sensor Groove- M9B၊ A93 စီးရီးသံလိုက်ခလုတ်များအတွက် သီးသန့်အပေါက်များ။

   7. အပြန်အလှန်လဲလှယ်နိုင်မှု- ISO15552 စံအတိုင်းအတာ၊ SE၊ SAI၊ DNC စီးရီးဆက်စပ်ပစ္စည်းများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

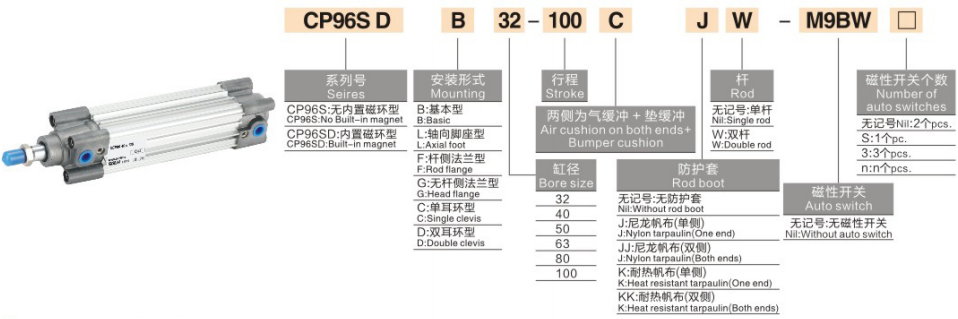

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ: CP96SB40-100W-S

   2. စံအမိန့်နမူနာများ

     -- CP96SB50-200-S- Bore50၊ stroke200၊ single rod၊ သံလိုက်ဖြင့် အခြေခံအမျိုးအစား

     -- CP96SF63-150W- Bore63၊ stroke150၊ တုတ်နှစ်ချောင်း၊ လှံတံဘေးမှ အနားကွပ်တပ်

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

သီအိုရီပိုင်းတွန်းအားနှင့် ဆွဲအား @0.5MPa (Single Rod၊ Unit:N)

Mounting Types နှင့် Derivative Models

   1. Mounting ရွေးစရာများ

     - အခြေခံ၊ ခြေမတပ်၊ ရှေ့/နောက် အနားကွပ်၊ တစ်ခုတည်း/နှစ်ထပ် clevis။

   2. Main Derivative စီးရီးများ

     -- CP96S / CP96SD- Single rod & double rod မော်ဒယ်

     -- CP96SK- အပူချိန်မြင့် စိတ်ကြိုက်ဆလင်ဒါ

     -- CP96SR- အလင်းချေးပတ်ဝန်းကျင်အတွက် သံမဏိပစ္စတင်တံ

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. Bore ရွေးချယ်မှု- လိုအပ်သောတွန်းအားကို တွက်ချက်ပါ၊ အရန် ≥50% ဘေးကင်းရေးအနားသတ်၊ မြင့်မားသောအမြန်နှုန်းနှင့် ဆူညံသံနည်းပါးသော တောင်းဆိုမှုအတွက် CP96S ကို ဦးစားပေးပါ။

   2. လေဖြတ်ခြင်းအတည်ပြုချက်- 10 ~ 20mm ဘေးကင်းရေးအနားသတ်ထည့်ပါ။ အမြင့်ဆုံး စံနှုန်း 800mm၊ 2000mm အထိ စိတ်ကြိုက်။

   3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- ရာထူးအကြံပြုချက်- M9B/A93 သံလိုက်ခလုတ်များဖြင့် -S သံလိုက်မော်ဒယ်ကို ရွေးချယ်ပါ။

     -- တပ်ဆင်ခြင်း- အလျားလိုက်လေးလံသောဝန်အတွက် L ခြေမတပ်ခြင်း၊ ဒေါင်လိုက်တပ်ဆင်မှုအတွက် F အနားကွပ်၊

     -- အထူးပတ်ဝန်းကျင်- မြင့်မားသောအပူချိန်အတွက် CP96SK၊ သံချေးတက်သည့်အခြေအနေအတွက် CP96SR ကိုရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CP96S ISO15552 လည်စည်းတံဆလင်ဒါတွင် လေနှင့်ရော်ဘာကူရှင်နှစ်ခု၊ မြန်နှုန်းမြင့်ဆူညံသံ၊ ပြင်းထန်သော-အော့ဖ်ဆက်တင်နိုင်မှုစွမ်းရည်၊ ကြိမ်နှုန်းမြင့်မားသော ပို့ကုန်အလိုအလျောက်စနစ်ဆိုင်ရာကိရိယာများအတွက် စံပြအကြီးစား-အထွက်နှုန်း စံပြ ကြိုးတန်း လှုံ့ဆော်စက်။
