CQM Series Compact Cylinder/Guide Rod အမျိုးအစား
  • CQM Series Compact Cylinder/Guide Rod အမျိုးအစားCQM Series Compact Cylinder/Guide Rod အမျိုးအစား
  • CQM Series Compact Cylinder/Guide Rod အမျိုးအစားCQM Series Compact Cylinder/Guide Rod အမျိုးအစား

CQM Series Compact Cylinder/Guide Rod အမျိုးအစား

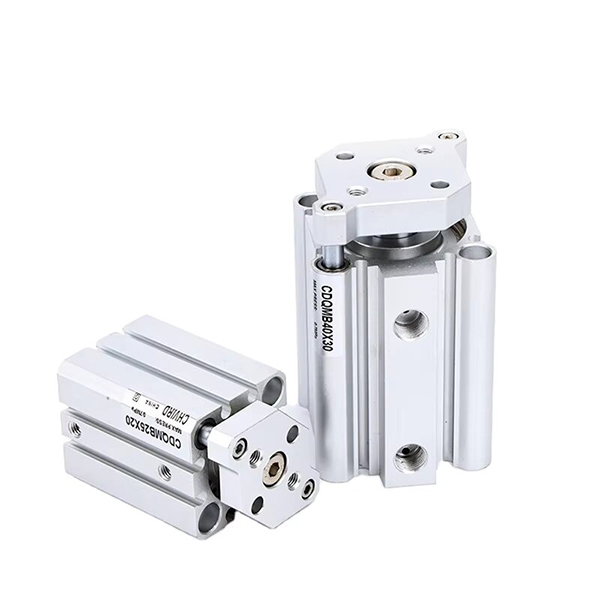

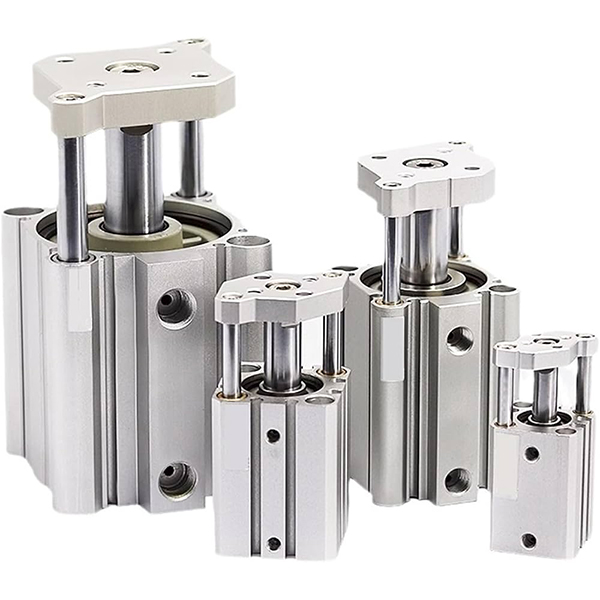

SOLH CQM တင်းကျပ်မှုမြင့်မားသော ပဲ့ထိန်းပါးလွှာသော ဆလင်ဒါကို SMC CQM/CDQM နှင့် လဲလှယ်နိုင်သည်။ CQ2 ပါးလွှာသော ဆလင်ဒါဖွဲ့စည်းပုံတွင် ပေါင်းစပ်အပြိုင်နှစ်ထပ်လမ်းညွန်တုတ်များဖြင့် တည်ဆောက်ထားပြီး ၎င်းသည် CQ2 ကဲ့သို့ ကိုယ်ထည်အရှည်ကို ထိန်းသိမ်းထားပြီး ပြင်ပလမ်းညွှန်များလိုအပ်မှုကို ဖယ်ရှားပေးသည်။ ၎င်း၏ ဘေးတိုက်ဝန်ခံနိုင်ရည်သည် စံ CQ2 ဆလင်ဒါများထက် 2~4 ဆ ပိုမိုမြင့်မားပြီး ပစ္စတင်လှံတံလည်ပတ်မှုသည်းခံမှု ≤±0.2° ဖြစ်သည်။ သံလိုက်မဟုတ်သော CQM၊ သံလိုက်တပ်ဆင်ထားသော CDQM နှင့် CQM-XB24 တာရှည် ဝန်ဆောင်မှုသက်တမ်း မော်ဒယ်တို့ ပါဝင်ပါသည်။ အစွန်းနှစ်ဖက်စလုံးတွင် ရော်ဘာဘမ်ပါများတပ်ဆင်ထားပြီး ဆီကင်းစင်သောလုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်။ အရွယ်အစား φ12~100 မီလီမီတာ၊ CQ2/CQS နှင့် လိုက်ဖက်သော တပ်ဆင်မှုအတိုင်းအတာ။ အီလက်ထရွန်းနစ်ပစ္စည်းများ တပ်ဆင်သည့် အလိုအလျောက်စနစ်တွင် offset load ဖြင့် short-stroke တိကျစွာ တွန်းခြင်းနှင့် fixture ကုပ်ခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။

CQM စီးရီး ပဲ့ထိန်း ပါးလွှာသော အမှုန်အမွှား ဆလင်ဒါ

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH CQM စီးရီးများသည် တင်သွင်းလာသော CQM/CDQM နှင့် လဲလှယ်နိုင်သော တောင့်တင်းသော ပါးလွှာသော ပဲ့ထိန်းဆလင်ဒါ၊ CQ2 ပါးလွှာသော ဆလင်ဒါဖွဲ့စည်းပုံအပေါ် အခြေခံ၍ တပ်ဆင်ထားသော နှစ်ထပ်လမ်းညွှန်တံ။ lateral load resistance နှင့် anti-rotation performance ကို အလွန်တိုးတက်ကောင်းမွန်စေသည်။ CQ2 နှင့် တူညီသော ကိုယ်ထည်အရှည်၊ အပိုပြင်ပလမ်းညွှန် မလိုအပ်ပါ။ တပ်ဆင်ခြင်းအရွယ်အစားသည် CQ2/CQS နှင့် လိုက်ဖက်သော၊ တိကျစွာနေရာချထားခြင်း၊ ကုပ်ခြင်းနှင့် တွန်းခြင်းအတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။


ဖွဲ့စည်းပုံနှင့် အဓိကအင်္ဂါရပ်များ

     -- ပေါင်းစပ်ထားသော ပါးလွှာသော ဆလင်ဒါကိုယ်ထည် + အပြိုင်နှစ်ထပ် လမ်းညွန်ချောင်းများ၊ ရှေ့ဆုံးတွင် တပ်ဆင်ထားသော ပန်းကန်ပြား၊

     - မာကျောသော anodized အလူမီနီယံစည်၊ chrome ချထားသည့် ပစ္စတင်တံနှင့် လမ်းညွှန်ချောင်းများ။

     -- အမျိုးအစားများ- CQM(သံလိုက်မဟုတ်သော)၊ CDQM(သံလိုက်တပ်ဆင်ထားသော)၊ CQM-XB24 သက်တမ်းရှည်ဗားရှင်း။

     -- Lateral load capacity သည် စံ CQ2 ဆလင်ဒါထက် 2~4 ဆ ပိုများသည်၊ လည်ပတ်မှု သည်းခံနိုင်မှု ≤±0.2°;

     -- အစွန်းနှစ်ဖက်စလုံးရှိ စံရော်ဘာကြားခံ၊ လေကူရှင်ရွေးချယ်စရာမရှိပါ။

     -- CDQM သံလိုက်ခလုတ်ကို ထောက်လှမ်းရန်၊ လိုက်လျောညီထွေရှိသော အာရုံခံကိရိယာ တပ်ဆင်ခြင်းအတွက် သံလိုက်။


မော်ဒယ် Coding Rule

   1. ဥပမာ- CDQMB20-50-M9B

     -- C- တပ်ဆင်ထားသော သံလိုက် (CDQM); blank = သံလိုက်မဟုတ်သော (CQM)

     -- DQM- လမ်းညွှန်လွှာဆလင်ဒါအတွက် စီးရီးကုဒ်

     -- B/A- တပ်ဆင်ခြင်းအမျိုးအစား၊ B = အပေါက်၊ A=အဆုံးထိပုတ်ပါအပေါက်

     -- 20- ဖောက်အရွယ်အစား- 12/16/20/25/32/40/50/63/80/100 မီလီမီတာ

     -- 50- လေဖြတ်အရှည် 5 ~ 100 မီလီမီတာ

     -- M9B- သံလိုက်ခလုတ် ရွေးချယ်မှု


နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ကန့်သတ်ချက်
သတ်မှတ်ချက်
အရွယ်အစား
12 ~ 100 မီလီမီတာ
လည်ပတ်မှုဖိအား
0.1~1.0MPa; φ12/16 မိနစ် 0.12MPa
သက်သေဖိအား
1.5 MPa
အပူချိန်
သံလိုက်မဟုတ်သော-10~+70 ℃; သံလိုက်ဗားရှင်း- 10 ~ + 60 ℃
ပစ္စတင်အမြန်နှုန်း
50~500 mm/s
အုံး
ရော်ဘာဘမ်ပါ (လေကူရှင်မပါ)၊
Port Thread
M5/G1/8/G1/4/G3/8/G1/2
ချောဆီ
ဆီကင်းသော လည်ပတ်မှု
လေဖြတ်ခြင်း သည်းခံခြင်း။
≤50mm: ±0.5mm; >50mm: ±1.0mm

Theoretical Thrust & Pull Force & Max Lateral Load @0.5MPa

ဖောက် (မီလီမီတာ)
ထိုး (N)
ဆွဲပါ (N)
အများဆုံးခွင့်ပြုနိုင်သော ဘေးတိုက်ဝန် (N)
12
57
49
120
16
101
89
200
20
157
141
350
25
245
220
500
32
402
362
800
40
628
565
1200
50
981
882
1800

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CQM စီးရီးသည် ကောင်းမွန်သော လှည့်ကွက်ဆန့်ကျင်မှုနှင့် မြင့်မားသော ဘေးတိုက်ဝန်စွမ်းရည်ပါရှိသော နှစ်ထပ်လမ်းညွန်တုတ်တံကို ပေါင်းစပ်ထားသော ပါးလွှာသော pneumatic ဆလင်ဒါ၊
